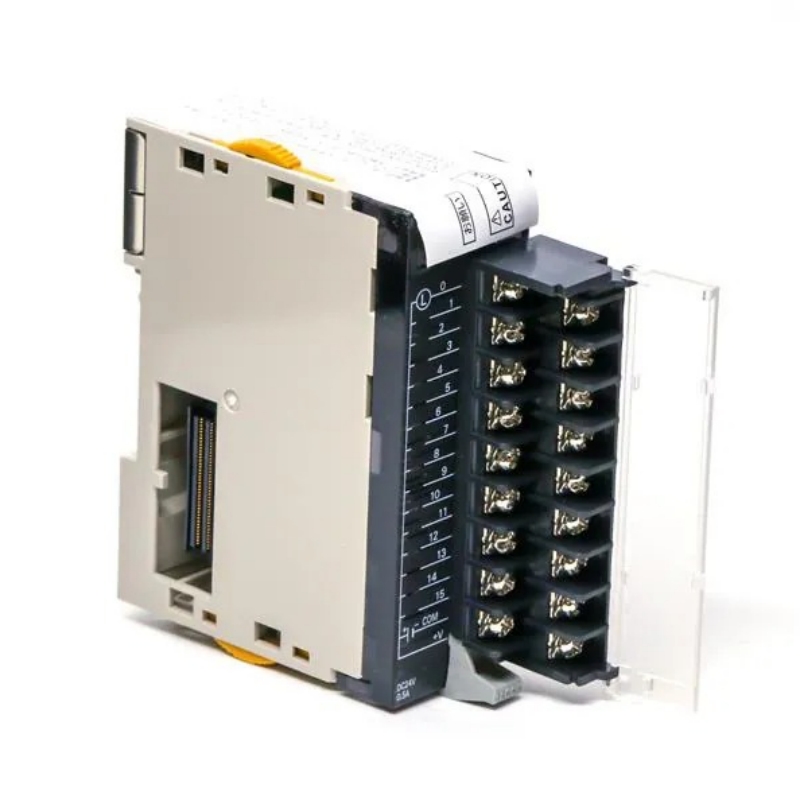

Omron CJ1W-OD211 è un modulo di uscita di transistor a 16 punti per la serie SYSMAC CJ. Progettato come un modulo di uscita PLC affondante (NPN), fornisce 0,5 A per punto a 12 a 24 VDC per valvole solenoidi, relè e lampade indicatori. Adatto per macchinari di imballaggio, trasportatori di movimentazione dei materiali e costruzione generale di pannelli di automazione.
Che cos'è un modulo di uscita PLC?
Un modulo di uscita PLC è un componente di interfaccia che traduce segnali logici a bassa potenza da una CPU PLC in azioni di commutazione ad alta potenza per controllare dispositivi di campo. I moduli di uscita sono classificati in base alla tecnologia di commutazione - contatto relè, triac (AC) o transistor (DC) - con varianti di transistor che offrono velocità di commutazione più veloci e durata di servizio più lunga per applicazioni che richiedono un funzionamento ad alta frequenza.
Il CJ1W-OD211 è un'unità di uscita digitale basata su transistor all'interno della famiglia CJ1 Basic I/O Unit. Utilizza la topologia di uscita affondante (NPN), il che significa che il modulo commuta il carico a terra (0 VDC), che richiede che il carico esterno sia collegato al binario di alimentazione positivo.
Specifiche chiave
Numero di punti di uscita: 16
Tipo di uscita: NPN (affondamento)
Tensione nominale: da 12 a 24 VDC
Intervalo di tensione di carico operativo: da 10,2 a 26,4 VDC
Corrente di carico massima: 0,5 A per punto
Corrente di carico massima: 5,0 A per unità
Corrente di intrusione massima: 4,0 A per punto, massimo 10 ms
Corrente di perdita: massimo 0,1 mA
Tensione residua (ON-State): 1,5 V massimo
Tempo di risposta ON: massimo 0,1 ms
OFF Tempo di risposta: 0,8 ms massimo
Consumo di corrente interna: massimo 100 mA a 5 VDC
Numero di circuiti: 16 punti per comune (1 circuito)
Alimentazione esterna: da 10,2 a 26,4 VDC, minimo 20 mA
Resistenza di isolamento: minimo 20 MΩ (a 100 VDC)
Resistenza dielettrica: 1.000 VAC per 1 minuto (corrente di perdita massima 10 mA)
Tipo di montaggio: DIN Rail
Stile di terminazione: blocco terminale a vite rimovibile
Intervalo di temperatura di funzionamento: da 0 ° C a 55 ° C
Rating di protezione da ingresso: IP20
Dimensioni (H x L x D): 90 mm x 31 mm x 89 mm
Peso: 61 g (massimo 110 g, per scheda dati del produttore)
Approvazioni: CE, cULus, Lloyd's Register, NK (Nippon Kaiji Kyokai)
Conformità RoHS: RoHS3 conforme
Serie PLC compatibile: Omron SYSMAC CJ1, CJ2, CS1
Punti salienti tecnici
La commutazione sub-millisecondo consente il controllo ad alta velocità. Il tempo di risposta ON è massimo di 0,1 ms e il tempo di risposta OFF è massimo di 0,8 ms, rendendo il modulo adatto per applicazioni che richiedono cicli rapidi dell'attuatore come cancelli di selezione o ejettori ad alta velocità.
La bassa tensione residua riduce la dissipazione del calore. La tensione residua dello stato ON è massima di 1,5 V, che riduce al minimo la perdita di potenza attraverso il transistor di uscita e contribuisce a un carico termico più basso all'interno del pannello di controllo.
Il blocco terminale rimovibile semplifica il cablaggio sul campo. L'unità comprende un blocco terminale a vite rimovibile, che consente il pre-cablaggio dei dispositivi sul campo prima dell'installazione del modulo e facilita la sostituzione rapida del modulo durante la manutenzione senza scollegare singoli cavi.
La topologia di uscita di affondamento fornisce una configurazione flessibile del carico. Il design di uscita NPN commuta il carico alla rotaia 0 VDC, che è la configurazione preferita per molti sistemi di automazione asiatici ed europei. Per applicazioni che richiedono uscite di approvvigionamento (PNP), Omron offre il CJ1W-OD212 come alternativa compatibile con pin.
Isolamento dielettrico elevato protegge il backplane PLC. L'unità fornisce resistenza dielettrica di 1.000 VAC tra i terminali esterni e il terminale a terra (GR), garantendo che le condizioni di rumore elettrico o di guasto sul campo siano isolate dal rack della CPU.
Applicazioni
Controllo della valvola solenoide in sistemi pneumatici: Interruttura le valvole di controllo direzionale pneumatiche fino a 0,5 A per canale. Il tempo di risposta ON di 0,1 ms supporta il sequenziamento dei cilindri ad alta velocità nell'automazione pick-and-place.
Attuazione relè e contattore: aziona bobine relè DC e piccoli contattori con capacità di commutazione 0,5 A. Il carico massimo di 5,0 A per unità supporta l'attivazione simultanea di tutte e 16 le uscite in configurazioni I/O distribuite.
Lampade indicatori e allarmi acustici: alimenta direttamente gli indicatori a LED, le luci della pila e i buzzer del pannello. L'uscita del transistor fornisce un funzionamento senza manutenzione senza usura di contatto o generazione di arco, ottenendo una vita elettrica superiore a quella dei moduli di uscita relè.
Trasferitori trasportatori e cancelli di movimentazione dei materiali: Controlla i trasferitori pneumatici e i cancelli a flap nelle linee di selezione e distribuzione. La commutazione sub-millisecond garantisce un timing preciso per le applicazioni di routing e di ejezione del prodotto.
Controllo dell'uscita delle macchine di imballaggio: Gestisce le mascelle di sigillatura, gli applicatori di etichette e i taglieri di pellicola in apparecchiature di sigillatura di riempimento di forma. La larghezza compatta di 31 mm del modulo consente una disposizione I/O densa in contenitori di macchine di imballaggio con spazio limitato.
Espansione I/O del pannello di automazione generale: funge da blocco di uscita digitale standard per sistemi PLC SYSMAC CJ1 e CJ2 nelle linee di assemblaggio di produzione, stazioni di prova e skid di processo che richiedono una commutazione DC affidabile basata su transistor.
Guida alla selezione
Applicazioni adatte:
Sistemi che funzionano con tensione di controllo da 12 a 24 VDC e convenzioni di cablaggio di dispositivi di campo NPN (sinking)
Pannelli di controllo con disposizioni di montaggio DIN Rail e spazio verticale limitato: il modulo occupa 90 mm di altezza e 31 mm di larghezza
Requisiti di commutazione DC ad alta velocità dove l'usura meccanica del relè o il rimbalzo di contatto è inaccettabile
SYSMAC CJ1, CJ2 o espansioni del rack PLC CS1 che richiedono densità di uscita digitale a 16 punti
Non consigliato per:
Requisiti di output PNP (sourcing). Seleziona invece il CJ1W-OD212, che fornisce specifiche elettriche identiche con topologia di uscita di approvvigionamento.
Applicazioni di commutazione di carico AC. Questo modulo gestisce solo carichi DC. Per la commutazione AC (ad esempio, solenoidi o contattori 120/240 VAC), utilizzare un modulo di uscita triac come il CJ1W-OA201 o un modulo di uscita relè come il CJ1W-OC211.
Carichi superiori a 0,5 A per punto o 5,0 A per unità. Per carichi di corrente più elevati, inserire un relè esterno o utilizzare un modulo di uscita di maggiore capacità come il CJ1W-OD201 (2 A per punto).
Domande frequenti
1. Quali sono le dimensioni e il peso del CJ1W-OD211?
Il modulo misura 90 mm di altezza, 31 mm di larghezza e 89 mm di profondità. Il peso è di 61 g per l'unità non imballata e massimo di 110 g inclusi i materiali di imballaggio per scheda tecnica del produttore.
2.What è il tempo di consegna o il termine di consegna per il CJ1W-OD211?
Il tempo di consegna standard del produttore è di 4 settimane. I distributori autorizzati con scorte locali possono spedire entro 1-3 giorni lavorativi.
3.Is il CJ1W-OD211 in magazzino e disponibile per la spedizione immediata?
Manteniamo l'inventario del CJ1W-OD211 presso Beijing Zhongping Technology per un rapido adempimento. La disponibilità di stock nei magazzini dei produttori supera le 1.200 unità a partire dal primo trimestre del 2026.
4.Quali certificazioni o approvazioni detiene il CJ1W-OD211?
L'unità porta la marcatura CE, la certificazione cULus (UL riconosciuta per Canada e Stati Uniti), l'omologazione del tipo Lloyd's Register e la classificazione marina NK (Nippon Kaiji Kyokai). Inoltre è RoHS3 conforme.
5.Quanto costa il CJ1W-OD211? Qual è la fascia di prezzo?
Il CJ1W-OD211 varia tipicamente da $ 400 a $ 650 USD per unità a seconda della quantità e del canale di distribuzione. I prezzi fluttuano a causa dei tassi di cambio, delle tariffe e degli aggiustamenti di fabbrica. Per un preventivo preciso con i prezzi correnti e i costi di spedizione, contatta direttamente Beijing Zhongping Technology.
6. Quali termini di pagamento accettate per l'acquisto del CJ1W-OD211?
Accettiamo bonifico bancario (T / T) e carte di credito principali. Per i conti aziendali qualificati, Beijing Zhongping Technology offre 30 termini di pagamento netti all'approvazione del credito.
7.Come posso installare il CJ1W-OD211 e quale montaggio DIN Rail è necessario?
Il modulo si monta sulla rotaia DIN standard 35 mm secondo IEC 60715. L'installazione non richiede strumenti: scorrere il modulo sulla rotaia DIN, premere il cursore di blocco montato sulla parte superiore per assicurare la connessione ai moduli adiacenti e cablare separatamente il blocco terminale a vite rimovibile prima dell'inserimento.
8.Qual è la politica di ritorno e il periodo di garanzia per il CJ1W-OD211?
Forniamo una garanzia di 2 anni contro difetti di fabbricazione. Una garanzia estesa di 3 anni è disponibile su richiesta. Le restituzioni richiedono autorizzazione preventiva; Beijing Zhongping Technology elabora le richieste RMA entro 48 ore lavorative dalla ricezione.
9.Come posso sostituire il CJ1W-OD211 se diventa interrotto o obsoleto?
CJ1W-OD211 è un prodotto attivo senza preavviso di interruzione programmata. Per la migrazione del sistema o l'approvvigionamento alternativo, il CJ1W-OD212 fornisce specifiche identiche con la topologia di uscita dell'approvvigionamento (PNP). Il CJ1W-OD213 offre una variante di uscita ad alta velocità con un numero di pin simile. Beijing Zhongping Technology fornisce assistenza di riferimento incrociato per gli aggiornamenti di sistemi legacy.
10. Quali sono i dazi, le dogane e le considerazioni tariffarie di importazione durante l'importazione del CJ1W-OD211?
Il codice HTSUS è 8537.10.9170 e la classificazione ECCN è EAR99. Le spedizioni internazionali vengono spedite secondo Incoterms CPT (Carriage Paid To), con dazi, tasse doganali e IVA / Tassa applicabile da pagare dall'acquirente al momento della consegna. Beijing Zhongping Technology fornisce fatture commerciali e elenchi di imballaggio necessari per lo sdoganamento su tutti gli ordini di esportazione.
