  • Trasmettitore di livello radar senza contatto SIEMENS 7ML5340-0AA07-4CF3

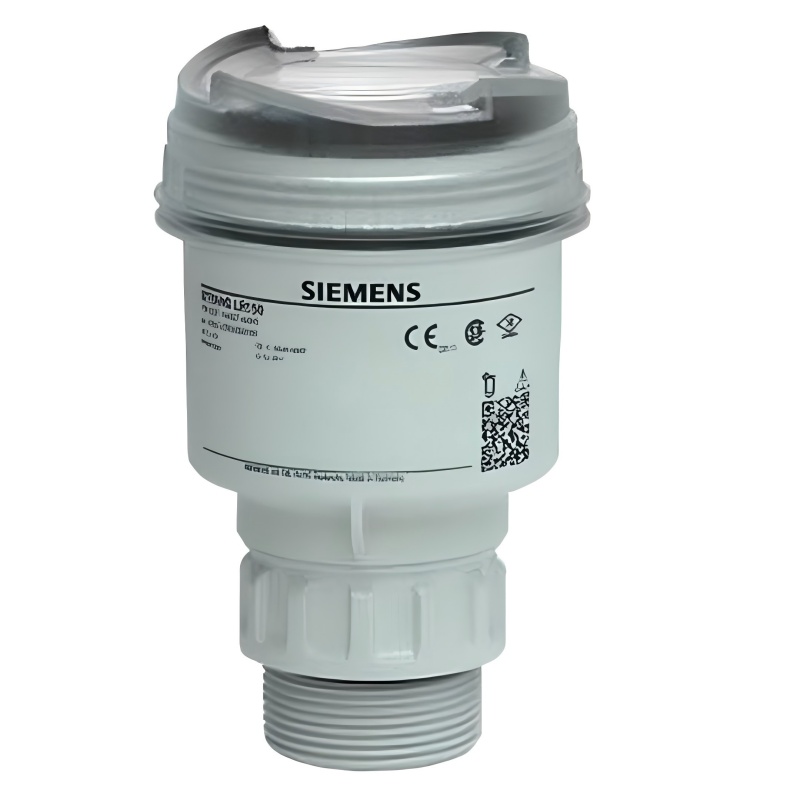

Trasmettitore di livello radar senza contatto SIEMENS 7ML5340-0AA07-4CF3

PanoramicaIl Siemens SITRANS LR150 (Modello 7ML5340-0AA07-4CF3) è un versatile trasmettitore di livello radar a 2 fili a 24 GHz progettato per la misurazione continua e senza contatto di liquidi, fanghi e solidi, con un raggio massimo di 15 metri. Come parte del porta···

Panoramica

Il Siemens SITRANS LR150 (Modello 7ML5340-0AA07-4CF3) è un versatile trasmettitore di livello radar a 2 fili a 24 GHz progettato per la misurazione continua e senza contatto di liquidi, fanghi e solidi, con un raggio massimo di 15 metri. Come parte del portafoglio di strumentazione di processo di Siemens, questo dispositivo compatto e robusto eccelle in ambienti critici per l'affidabilità, sfruttando la tecnologia radar FMCW (Frequency Modulated Continuous Wave) per fornire misurazioni altamente accurate e stabili anche in condizioni di polvere, vapore o fluttuazioni di processo.

Tecnologia di base: Spiegato il principio del radar FMCW

A differenza delle vecchie tecnologie a contatto o ad ultrasuoni, il SITRANS LR150 si basa sulla tecnologia radar avanzata. Trasmette un segnale radio ad alta frequenza continuo a 24 GHz la cui frequenza cambia costantemente nel tempo (modulazione di frequenza). Questo segnale viaggia sulla superficie del materiale, si riflette all’antenna del trasmettitore e lo strumento confronta poi la frequenza dell’eco di ritorno con la frequenza trasmessa in quel momento esatto.

La differenza tra queste due frequenze è direttamente proporzionale alla distanza dal livello del materiale. Questo principio FMCW fornisce un eccellente rapporto segnale-rumore, garantendo una stabilità e una precisione di misurazione superiori, anche per materiali a bassa riflessione o recipienti con ostacoli interni (ad esempio agitatori).

Trasmettitore di livello radar senza contatto SIEMENS 7ML5340-0AA07-4CF3

Progettazione del prodotto e caratteristiche chiave

Il SITRANS LR150 è progettato per durabilità industriale e facilità di utilizzo, con punti salienti del design tra cui:

Compatto e versatile: le sue dimensioni ridotte e la sua costruzione leggera semplificano l'installazione in spazi ristretti, come ugelli di serbatoio esistenti o allevamenti di serbatoi affollati, senza compromettere le prestazioni.

Potenza a due fili: funziona su un circuito standard a due fili da 4 a 20 mA, utilizzando la stessa coppia di cavi sia per l'alimentazione che per la comunicazione. Ciò riduce i costi di installazione e semplifica l'integrazione nei sistemi di controllo esistenti.

Display integrato & amp; Interfaccia utente: un display locale integrato (LDI) e pulsanti intuitivi consentono la configurazione, la messa in servizio e la diagnostica in loco, senza strumenti aggiuntivi necessari, riducendo il tempo di configurazione.

Costruzione robusta: dispone di una custodia resistente con elevati rating di protezione dagli ingressi (IP), garantendo resistenza in ambienti esterni o industriali difficili (ad es. temperature estreme, umidità o vibrazioni).


Specifiche tecniche


I parametri tecnici chiave della SITRANS LR150 sottolineano la sua precisione e adattabilità:

Nome del prodotto: Trasmettitore di livello radar Siemens SITRANS LR150

Numero di modello: 7ML5340-0AA07-4CF3

Tecnologia di base: Radar a onda continua modulata a frequenza 24 GHz (FMCW)

Range di misurazione: Fino a 15 metri (49,2 piedi)

Medi misurati: liquidi, fanghi e solidi sfusi

Connessione al processo: più opzioni di filettatura o flangia (varia a seconda del modello specifico, su misura per le esigenze dell'applicazione)

Alimentazione: due fili, 4-20 mA HART® (alimentato a loop)

Uscita segnale: 4-20 mA HART® (per la trasmissione senza problemi dei dati ai sistemi di controllo)

Precisione: tipicamente ±3 mm (garantendo alta precisione per il controllo critico del processo)


Applicazioni primarie e casi d'uso


La versatilità del SITRANS LR150 lo rende un elemento fondamentale in diversi settori, affrontando sfide di misura uniche:

Acqua e acque reflue: monitoraggio affidabile dei livelli nei clarificatori, nei serbatoi di stoccaggio e nelle becche, non influenzato dal cambiamento della qualità dell'acqua, dalle bolle o dai solidi sospesi che interrompono altre tecnologie.

Chimica e Petrochimica: monitora in modo sicuro liquidi aggressivi e fanghi corrosivi nei serbatoi di stoccaggio/processo. Il suo design senza contatto elimina i rischi di corrosione della sonda o accumulo di materiale.

Manipolazione di solidi a granel: misura i livelli di polveri, granuli e granuli nei silo, anche in condizioni di riempimento polverose che accecano i sensori ad ultrasuoni. Il radar FMCW taglia la polvere per letture coerenti.

Alimenti e bevande: supporta il monitoraggio del livello igienico nei serbatoi di stoccaggio degli ingredienti e nei contenitori dei prodotti finiti, con opzioni di materiali che soddisfano gli standard igienici del settore.


Sintesi dei vantaggi


Il SITRANS LR150 si distingue per la sua capacità di risolvere i più comuni punti di dolore di misura del livello:

Funzionamento senza contatto: elimina i problemi di accumulo di materiale, corrosione della sonda o usura meccanica, prolungando la durata di servizio e riducendo la manutenzione.

Resilienza al caos del processo: funziona in modo affidabile nonostante polvere, vapore, schiuma leggera o fluttuazioni di temperatura/pressione, senza necessità di frequenti ricalibrazioni.

Installazione semplificata & amp; Installazione: la facilità di montaggio e la guida guidata "avvio rapido" (tramite l'interfaccia integrata) riducono i tempi di messa in servizio, anche per utenti non specializzati.

Bassi costi del ciclo di vita: Nessuna parte mobile e un design robusto significano una manutenzione minima durante anni di funzionamento, riducendo i costi totali di proprietà.


Domande frequenti (FAQ)


1. Come la misurazione del livello del radar differisce dagli ultrasuoni?

Radar utilizza onde elettromagnetiche ad alta frequenza; ultrasuoni utilizza onde sonore. Il radar non è influenzato dai cambiamenti di temperatura, pressione o composizione dello spazio di vapore (che distorcono la velocità del suono, causando errori ad ultrasuoni). È più affidabile in condizioni industriali difficili.


2. Il SITRANS LR150 è adatto per i solidi come i pellet di plastica?

Sì, la sua frequenza 24 GHz e la tecnologia FMCW forniscono segnali focalizzati e riflessioni forti da superfici solide, anche materiali a basso dielettrico come i pellet. Le polveri molto leggere e fine potrebbero richiedere una valutazione, ma funziona eccellentemente per la maggior parte dei granuli.


3. Cosa significa la tecnologia "a due fili" per l'installazione?

Il funzionamento a due cavi utilizza la stessa coppia di cavi per alimentazione e dati (segnale HART® 4-20 mA). Ciò elimina i cavi di alimentazione separati, riducendo i tempi e i costi di installazione semplificando l'integrazione nei circuiti esistenti.


4. Può gestire sostanze chimiche aggressive?

Sì, la resistenza chimica dipende dalla connessione del processo e dal materiale dell'antenna. Siemens offre opzioni come antenne rivestite in PVDF o PTFE, che resistono a una vasta gamma di sostanze chimiche e fanghi aggressivi.


5. Come viene calibrato/configurato il dispositivo?

Configurazione tramite display/pulsanti integrati o un comunicatore HART. Una procedura guidata "avvio rapido" guida l'impostazione di base e il software avanzato di elaborazione dell'eco spesso funziona in modo efficace senza una calibrazione complessa in loco.


6. Qual è il vantaggio della frequenza 24 GHz?

24 GHz consente un'antenna più piccola (per un design compatto) e un angolo di fascio più stretto. Il fascio stretto evita falsi eco dalle pareti dei vasi, dagli agitatori o dagli ostacoli interni, aumentando la precisione della misurazione.
