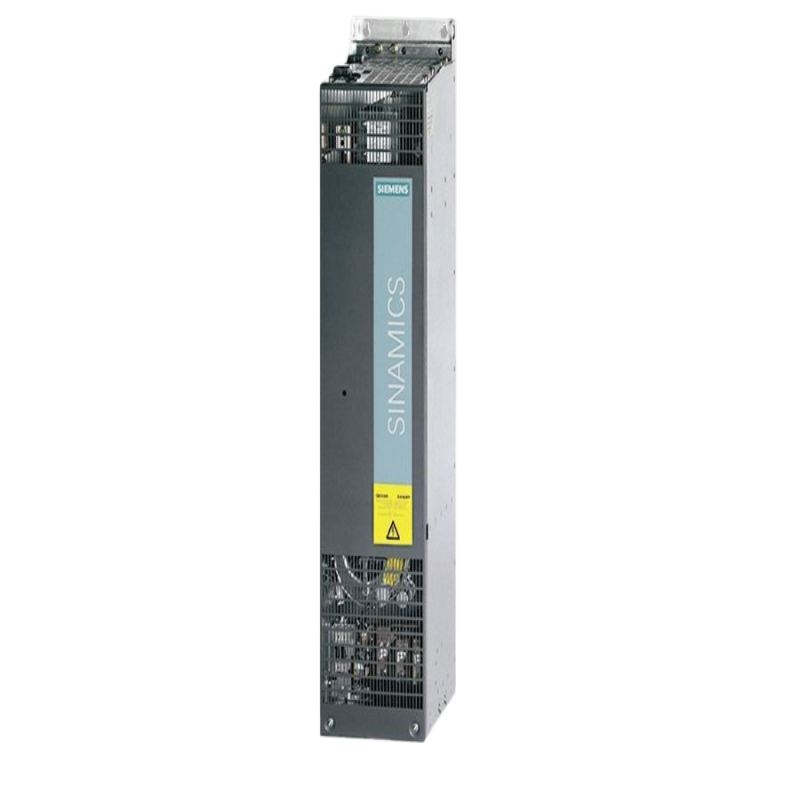

Nell'automazione industriale, le applicazioni di azionamento ad alta potenza richiedono stabilità, efficienza e gestione energetica rigorose dai sistemi di alimentazione. Il Siemens SINAMICS S120 Active Line Module (ALM) - specificamente il tipo telaio 6SL3330-7TE32-1AA3 - è progettato per soddisfare queste esigenti esigenze. Questa soluzione ad alte prestazioni non solo fornisce una tensione pulita e stabile del bus CC per i sistemi di azionamento multi-asse: rigenera attivamente l'energia di frenatura nella rete dell'impianto. Questa doppia capacità migliora la qualità del processo e riduce notevolmente i costi operativi, rendendola una fonte di energia ideale per la produzione verde ed efficiente.
1. Posizionamento del prodotto principale & amp; Analisi delle specifiche tecniche
Come membro della famiglia SINAMICS S120 progettata per scenari ad alta potenza, la missione principale del 6SL3330-7TE32-1AA3 è la conversione efficiente dell’energia elettrica. A differenza delle sue controparti compatte di dimensioni librerie, presenta un design di tipo achassis - un'unità di alimentazione autonoma che richiede il montaggio in un armadio di controllo o in un rack. Questo design fornisce una dissipazione di calore molto superiore e supporta una potenza nominale molto più alta.
1.1 Tecnologia di base & amp; Parametri di prestazione
Modello del prodotto: 6SL3330-7TE32-1AA3
Tipo di modulo: Modulo di linea attiva (ALM)
Modulo di progettazione: Tipo di telaio
Tensione di ingresso: AC a 3 fasi 380-480 V ± 10%, 50/60 Hz
Potenza di uscita: 132 kW (ad ingresso 400V AC)
Corrente di uscita nominale: 209 A
Tensione di collegamento DC regolata: 600 V DC (nominale)
Metodo di raffreddamento: raffreddamento a aria forzata
Tecnologia chiave: front end attivo IGBT, funzionamento rigenerativo completo
1.2 Interpretazione delle caratteristiche chiave
Feedback completo sull'energia rigenerativa
A differenza dei moduli di linea di base che dissipano l'energia frenante come calore, questo ALM utilizza la tecnologia front-end attiva IGBT per il flusso di potenza bidirezionale. Durante la decelerazione del motore o i carichi di revisione, può rifornire completamente ed efficientemente l'energia rigenerativa generata nella rete di fabbrica, dove alimenta altre attrezzature. Ciò si traduce in un significativo risparmio energetico, soprattutto per applicazioni con frequenti cicli start-stop (ad esempio gru pesanti, centrifughe, banchi di prova).
Collegamento DC stabile & amp; Qualità di potenza superiore
Il modulo mantiene una tensione di collegamento CC altamente stabile, immune alle fluttuazioni della rete. Ciò crea un ambiente operativo ideale per tutti i moduli di motore collegati, garantendo che consegnano la coppia completa anche durante i calo della tensione della linea. Per i processi di produzione di fascia alta (ad es. laminazione di precisione, macchine utensili di grandi dimensioni), questo garantisce la stabilità del processo e la coerenza del prodotto. Inoltre, la sua corrente di ingresso quasi sinusoidale mantiene il fattore di potenza sul lato della linea vicino a 1,0, eliminando la necessità di condensatori esterni di correzione del fattore di potenza e riducendo drasticamente l'inquinamento armonico della rete.
Raffreddamento a aria forzata & amp; Integrazione di sistema
Data la sua alta densità di potenza, il modulo utilizza il raffreddamento a aria forzata per una dissipazione efficiente del calore, garantendo affidabilità sotto carichi pesanti. Si integra perfettamente nel sistema di controllo SINAMICS S120 (ad esempio con un'unità di controllo CU320-2) tramite l'interfaccia DRIVE-CLiQ, consentendo la configurazione automatica, il monitoraggio completo delle condizioni e la diagnosi dei guasti in tempo reale.
2. Scenari di applicazione & amp; Proposizione di valore
Questo ALM da 132kW è la scelta preferita per applicazioni industriali pesanti, dove il suo valore brilla in condizioni di funzionamento esigenti:
2.1 Manipolazione di materiali pesanti
Nelle gru portuali per container, nelle gru portaportico di grandi dimensioni o nei sollevatori minieri, il sollevamento e l’abbassamento frequenti generano energia rigenerativa massiccia. L’ALM ricicla questa energia, riducendo il consumo totale di energia ed evitando le alte temperature causate dalle resistenze frenanti.
2.2 Grande attrezzatura centrifuga & amp; Piattaforme di prova
Per grandi azionamenti di mulini (produzione di cemento), compressori (impianti petrochimici) o dinamometri di telaio (industria automobilistica) - dove i sistemi di azionamento richiedono una rapida decelerazione - la capacità di rigenerazione di ALM riduce direttamente i costi elettrici e migliora la risposta dinamica del sistema.
2.3 Garanzia della stabilità dell'industria dei processi
Nelle industrie di processo continuo (ad es. carta, metallurgia), le fluttuazioni di tensione possono causare fermate linee di produzione o rottami di prodotto. Il collegamento DC stabile dell'ALM agisce come un "buffer", isolando il sistema di azionamento dai disturbi della rete. Ciò aumenta in modo significativo l'efficacia complessiva dell'attrezzatura (OEE) e l'affidabilità operativa dell'intera linea di produzione.
Espansione approfondita: selezione e pianificazione del sistema per moduli di alimentazione di tipo telaio
La selezione di componenti di azionamento ad alta potenza richiede più che la revisione delle specifiche del modello: richiede la progettazione dell'intera architettura del sistema di azionamento.
1. Perché scegliere un design di tipo telaio a questo livello di potenza?
Quando la potenza del sistema di azionamento supera ~ 90 kW, il design del tipo telaio supera i modelli booksize:
I moduli Booksize si montano fianco a fianco e condividono un condotto di raffreddamento comune, che limita la capacità di dissipazione del calore.
I moduli di tipo telaio sono unità di alimentazione autonome con sistemi di raffreddamento ad aria forzata dedicati e più potenti. Ciò garantisce una maggiore efficienza di raffreddamento, supporta una maggiore potenza di uscita singola unità e offre opzioni di layout più flessibili.
2. Considerazioni chiave per la progettazione del sistema
L'integrazione di un ALM ad alta potenza come il 6SL3330-7TE32-1AA3 richiede una pianificazione meticolosa a livello di sistema:
Componente periferico essenziale (AIM)
Questo ALM deve essere accoppiato con un corrispondente modulo di interfaccia attiva (AIM). L'AIM integra il reattore della linea di ingresso, il circuito di pre-carica e il filtro EMC, tutti fondamentali per l'avvio sicuro, il funzionamento stabile e la conformità agli standard di compatibilità elettromagnetica dell'ALM.
Protezione completa & amp; Coordinamento
Secondo i codici elettrici locali, interruttori o fusibili adeguati devono essere installati sul lato di alimentazione della linea per fornire protezione da cortocircuiti e sovraccarichi. Inoltre, la messa a terra e la schermazione del sistema devono seguire rigorosamente le linee guida di installazione di Siemens per garantire l'immunità al rumore e la sicurezza del personale.
Ingegneria & amp; Strumenti di messa in servizio
L'intero sistema di azionamento S120 (incluso questo ALM) è configurato, parametrizzato e messo in servizio utilizzando il software SINAMICS Startdrive di Siemens all'interno della piattaforma TIA Portal. Questo ambiente di ingegneria integrato semplifica la messa in servizio e garantisce parametri coerenti in tutto il sistema.
Domande frequenti (FAQ)
1. Qual è la differenza principale tra questo ALM da 132kW e un ALM booksize?
Le differenze principali sono la potenza nominale, il raffreddamento e la costruzione:
Booksize ALM: Potenza inferiore, raffreddamento a aria interna (dipendente dai condotti del sistema), compatto per il montaggio a più assi fianco a fianco.
Questo ALM di tipo telaio: alta potenza da 132kW, raffreddamento a aria forzata indipendente, unità autonoma in stile armadio - superiore per applicazioni pesanti e ad alta potenza.
Sì, ma richiede una progettazione dettagliata del sistema. In genere, un ALM master gestisce la potenza di carico base e la rigenerazione per un bus DC comune. Raramente, più ALM sono configurati per sezioni di linea diverse (coordinamento complesso richiesto). Un approccio più comune: un ALM ad alta potenza fornisce più moduli motori attraverso linee o un'area.
3. La rigenerazione energetica danneggia la rete elettrica della fabbrica?
No, un ALM ben progettato migliora la qualità della rete. Il suo fattore di potenza unitario e la corrente di ingresso sinusoidale riducono gli armonici. L’energia rigenerata è pulita, potenza a 50/60 Hz che altri carichi sullo stesso trasformatore possono utilizzare, alleviando il carico della rete. Assicurarsi che la capacità di cortocircuito della rete possa accettare il feedback.
4. Come mantenere il sistema di raffreddamento ad aria forzata in ambienti difficili?
Il sistema di raffreddamento dispone di filtri d'aria sostituibili - la pulizia regolare è fondamentale. In ambienti polverosi, ridurre gli intervalli di pulizia o utilizzare filtri autopuliti. Monitorare lo stato del ventilatore e gli allarmi di temperatura per la manutenzione predittiva, evitando i tempi di inattività di surriscaldamento.
5. Questo modulo può funzionare con motori/unità di terze parti?
Teoricamente, il suo collegamento DC può alimentare dispositivi dipendenti dalla DC. In pratica, utilizzarlo all'interno dell'ecosistema SINAMICS S120: solo allora è possibile accedere alla protezione completa, al controllo coordinato e alla diagnostica tramite DRIVE-CLiQ/Startdrive. L'integrazione di terze parti perde questi vantaggi e introduce rischi.
