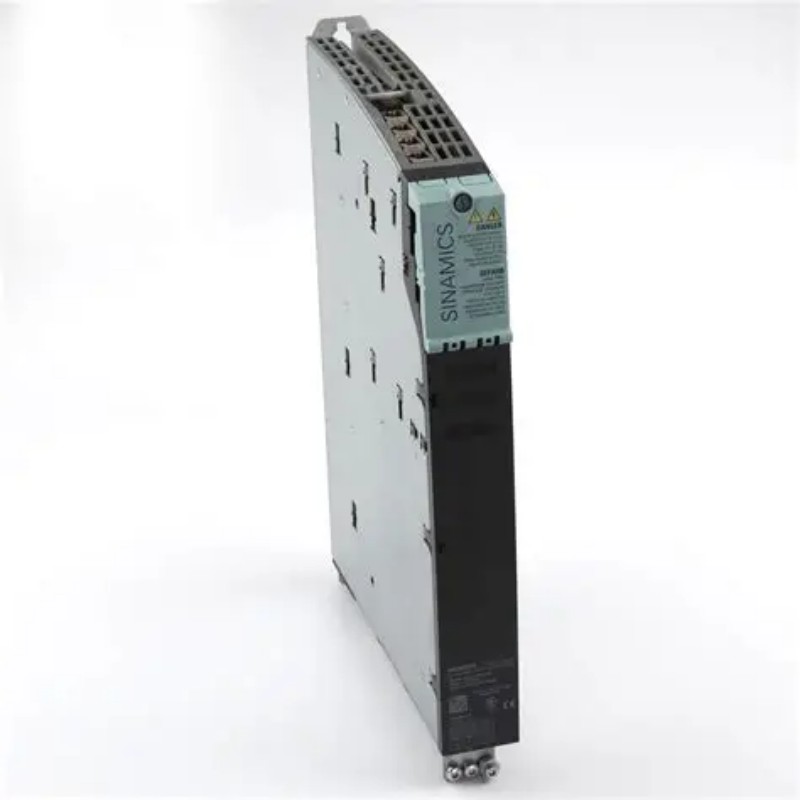

Il Siemens 6SL3120-2TE13-0AA3 è un modulo motore booksize della famiglia di azionamenti SINAMICS S120, specificamente progettato come modulo a doppio motore per controllare due motori indipendenti da un'unica unità compatta. Questo modulo prende un ingresso DC di 600V da un bus DC comune e lo inverte per fornire un'uscita AC trifase (400V, 3A per asse). Il suo obiettivo principale di progettazione è quello di massimizzare l'utilizzo dello spazio dell'armadio in applicazioni multi-asse, offrendo un'alternativa convincente all'uso di due moduli singoli-asse separati. Grazie alle funzioni di sicurezza integrate e alla connettività DRIVE-CLiQ, offre una soluzione sofisticata e consapevole dello spazio per sistemi automatizzati che richiedono un controllo coordinato del movimento.
1. Panoramica del prodotto & amp; Integrazione di sistema
Questo modulo a doppio motore è un componente di potenza chiave nel sistema di azionamento SINAMICS S120. Funziona su un principio di "bus DC comune", dove un modulo di alimentazione centrale (come un modulo di linea di base, intelligente o attivo) fornisce la corrente continua di 600V e più moduli di motore (incluso questo) attingono da questo bus per azionare singoli motori. Questa architettura è altamente efficiente per macchine con più assi.
Il modulo stesso funziona come un potente inverter ma si basa su un'unità di controllo Siemens separata (ad esempio, CU320-2) per l'intelligenza. L'unità di controllo esegue i compiti di controllo del movimento e comunica con il modulo del motore tramite l'interfaccia DRIVE-CLiQ integrata, consentendo configurazione automatica, controllo preciso e diagnostica completa.
Nota critica: il 6SL3120-2TE13-0AA3 ha raggiunto la fine della sua produzione. Siemens designa 6SL3120-2TE13-0AA4 come suo successore diretto, e questa sostituzione dovrebbe essere specificata per tutti i nuovi progetti.
2. Specifiche tecniche dettagliate
La tabella seguente descrive i parametri tecnici principali del modulo 6SL3120-2TE13-0AA3:
Parametri
Specificazione
Numero articolo 6SL3120-2TE13-0AA3
Tipo di prodotto Modulo doppio motore SINAMICS S120
Design Booksize, raffreddamento a aria interna
Tensione di ingresso 600 V DC
Tensione di uscita 3 AC 400 V
Corrente di uscita nominale 3 A / 3 A (per asse)
Modulo Status Prodotto interrotto; successore è 6SL3120-2TE13-0AA4
Comunicazione DRIVE-CLiQ
Funzioni di sicurezza Supporto per sicurezza estesa Funzioni integrate
Modello di impulso ottimizzato
3. Caratteristiche principali & amp; Vantaggi di progettazione
Il 6SL3120-2TE13-0AA3 integra caratteristiche che lo rendono una scelta robusta e intelligente per applicazioni di azionamento:
Controllo a doppio asse in una singola unità: la sua capacità di controllare due motori in modo indipendente è la sua caratteristica distintiva. Questo design riduce lo spazio di montaggio e l'hardware richiesti di circa il 50% rispetto a due moduli a singolo asse, consentendo armadi di controllo più compatti ed economici.
Fattore di forma booksize per il montaggio ad alta densità: il design booksize standardizzato consente il montaggio fianco a fianco di più unità su un singolo binario. Questo crea un layout di armadio pulito, modulare e scalabile, ottimizzando il prezioso spazio del pannello.
Sicurezza integrata & amp; Diagnostica: supporta le funzioni "Safety Integrated" di Siemens (ad esempio, Safe Torque Off/STO), contribuendo al sistema di sicurezza generale della macchina. L'interfaccia DRIVE-CLiQ fornisce accesso in tempo reale ai dati operativi e ai codici di guasto, consentendo la manutenzione predittiva e la rapida risoluzione dei problemi.
Modello di impulso ottimizzato & amp; Raffreddamento interno: il modello di impulsi ottimizzato garantisce un funzionamento più fluido del motore e minori perdite di commutazione. Il suo sistema di raffreddamento a aria interno gestisce in modo efficiente il calore all'interno dell'assemblaggio compatto booksize, eliminando la necessità di componenti di raffreddamento esterni.
4. Prestazioni & amp; Vantaggi dell'applicazione
Il design tecnico del modulo si traduce in valore diretto per costruttori di macchine e utenti finali:
Massimizzato spazio del gabinetto & amp; Complessità ridotta: l'integrazione di due assi in un modulo aumenta il numero di assi per dimensione dell'armadio. Riduce il numero di componenti, semplifica il cablaggio e riduce il costo complessivo del sistema e la complessità.
Elevate prestazioni dinamiche per asse: nonostante condividano un alloggiamento, i due stadi dell'inverter funzionano in modo indipendente, fornendo elevate prestazioni dinamiche per entrambi gli assi contemporaneamente. Ciò lo rende ideale per applicazioni che richiedono un movimento coordinato e rapido (ad esempio, sistemi di portico, teste multifunzione).
semplificazione della messa in servizio & amp; Manutenzione: DRIVE-CLiQ consente all'unità di controllo di riconoscere automaticamente il modulo, riducendo il tempo di messa in servizio. Anche la diagnosi centralizzata e la gestione dei parametri tramite l'unità di controllo semplificano la manutenzione in corso.
5. Prospettiva estesa: selezionare & amp; Applicazione di moduli a doppio motore
Capire quando e perché utilizzare un modulo a doppio motore è fondamentale per la progettazione ottimale del sistema.
5.1 Scenari di applicazione ideali
Questo modulo eccelle in:
Macchine multi-asse: macchine per l'imballaggio, stampe, attrezzature tessili e sistemi di movimentazione dei materiali (dove più trasportatori / attuatori hanno bisogno di controllo, in particolare con conteggi pari di assi).
Applicazioni con spazio limitato: macchine compatte o retrofit per armadi esistenti affollati, dove il risparmio di spazio è una priorità.
Progetti multi-asse sensibili ai costi: quando entrambi gli assi rientrano nel limite di 3A per asse, un singolo modulo doppio è più economico di due unità a singolo asse.
5.2 Confronto tra modulo motore singolo e doppio
La scelta tra moduli singoli e doppi è una decisione di progettazione fondamentale:
Aspetto
Modulo motore singolo (es. 6SL3120-1TE13-0AA3)
Modulo doppio motore (questo modello)
Alta flessibilità: ogni asse è indipendente; adatto per assi dispersi o esigenze di potenza mista Moderato - migliore per assi co-localizzati con esigenze di potenza simili
Efficienza spaziale Più bassa: richiede più spazio per più assi Più alta: riduce lo spazio di ~ 50% per due assi
Costo Più alto per due assi (due unità separate) Più basso per due assi (una unità integrata)
Inventario Richiede lo stoccaggio di unità a singolo asse Semplifica l'inventario (una unità per due assi)
Selezione Insight: Utilizzare il modulo a doppio motore per massimizzare la densità e il risparmio sui costi in sistemi multi-asse con potenza assiale simile. Scegli moduli singoli per flessibilità, assi dispersi o esigenze di potenza mista.
5.3 Considerazioni critiche di attuazione
L'integrazione di successo richiede attenzione a:
Compatibilità dell'unità di controllo: Un'unità di controllo Siemens compatibile (ad esempio, CU320-2) è obbligatoria. L’intero sistema è configurato tramite il software SINAMICS Startdrive di Siemens all’interno del portale TIA.
Dimensionamento dei componenti a monte: il modulo di linea (BLM/SLM/ALM) che fornisce il bus CC deve essere dimensionato per gestire la corrente di picco combinata di tutti i moduli di motore collegati.
Raffreddamento & amp; Liberazioni: seguire le linee guida di installazione di Siemens per le liberazioni minime intorno al modulo. Assicurarsi che il sistema di gestione termica dell'armadio possa dissipare il calore da tutti i componenti.
6. Domande frequenti (FAQ)
1. Qual è il vantaggio principale di un modulo a doppio motore rispetto a due moduli singoli?
Il vantaggio primario è il risparmio di spazio: combina due assi in un'unità, riducendo lo spazio dell'armadio di ~ 50%. Ciò riduce anche i costi hardware e semplifica il cablaggio.
2. I due canali possono controllare diversi tipi di motori?
- Sì. - Sì. I due canali inverter possono essere configurati in modo indipendente per diversi tipi di motori (ad esempio, servomotori a induzione vs. sincroni), purché la domanda di corrente di ciascun motore rimanga entro il limite di 3A per asse. I parametri del motore sono impostati nell'unità di controllo centrale.
3. Questo modulo è ancora disponibile?
Questo modello è in stock presso Beijing Zhongping Technology. Beijing Zhongping è un distributore Siemens autorizzato. Contattaci se ne hai bisogno.
4. Come migliora DRIVE-CLiQ la diagnostica?
DRIVE-CLiQ consente l'identificazione automatica del modulo e il monitoraggio in tempo reale dei dati critici (corrente di uscita, temperatura, stato). Questa visibilità centralizzata semplifica la risoluzione dei problemi e supporta la manutenzione basata sulle condizioni.
5. Quali caratteristiche di sicurezza supporta?
Supporta le funzioni Safety Integrated estese di Siemens, con Safe Torque Off (STO) come la più comune. STO impedisce in modo sicuro al modulo di inviare potenza che produce coppia al motore, un requisito chiave per la sicurezza della macchina.
