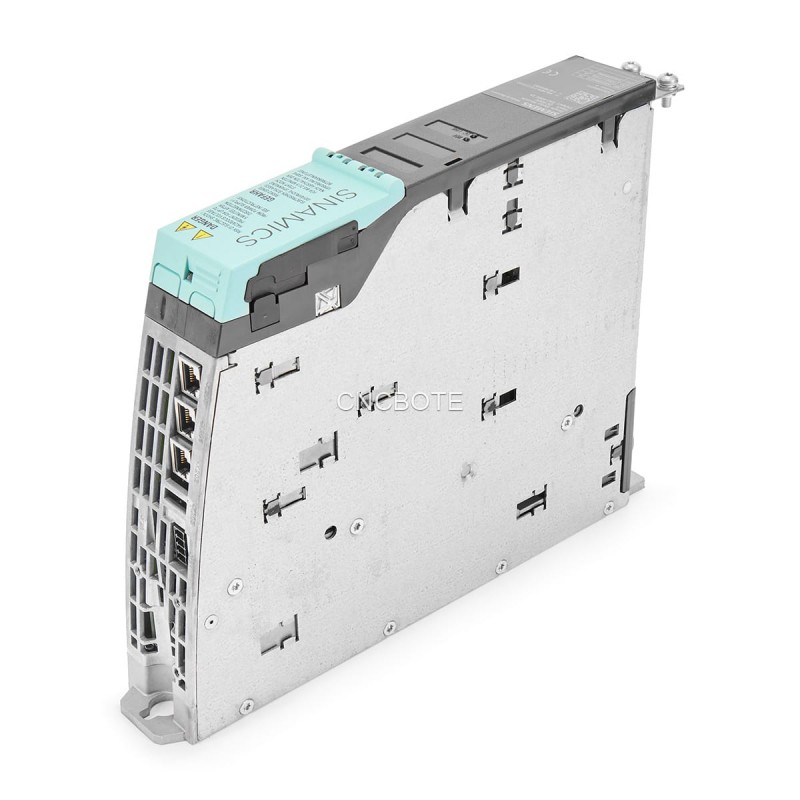

Siemens 6SL3420-1TE13-0AA0 Booksize Inverter di azionamento a singolo asse

Siemens 6SL3420-1TE13-0AA0: Modulo di azionamento a singolo asse Booksize compatto per il controllo del movimento di precisione

Il Siemens 6SL3420-1TE13-0AA0 è un modulo di azionamento a singolo asse della famiglia SINAMICS S120, progettato per la precisione e l'efficienza nei sistemi di automazione multi-asse. Questo inverter di azionamento booksize fornisce potenza controllata da un bus CC comune direttamente ad un motore, consentendo un controllo preciso della velocità e della coppia in un'unità compatta e raffreddata internamente ad aria. Progettato per l'integrazione perfetta nei cabinet di controllo, offre una soluzione affidabile e scalabile per una vasta gamma di applicazioni industriali, dall'imballaggio e la movimentazione dei materiali alla robotica industriale. Il suo design modulare e le sue avanzate capacità di controllo lo rendono un componente fondamentale per le moderne architetture di controllo del movimento.

1. Panoramica del prodotto e integrazione del sistema

Il Siemens 6SL3420-1TE13-0AA0 funziona come componente di potenza chiave all'interno del sistema multi-azionamento SINAMICS S120. Funziona come un inverter, attingendo energia da un bus DC centrale di 600V alimentato da un modulo di linea separato (come un modulo di linea di base, intelligente o attivo) e convertindolo in un'uscita AC trifase controllata per il motore.

Questo modulo di azionamento a singolo asse è progettato con particolare attenzione al montaggio ad alta densità. Il suo sottile fattore di forma booksize consente di installare più unità fianco a fianco su una rotaia di montaggio, ottimizzando drammaticamente lo spazio all'interno dei pannelli di controllo. Mentre il modulo stesso contiene l'elettronica di potenza, si basa su un'unità di controllo Siemens separata (ad esempio, CU320-2) per la sua intelligenza. L'unità di controllo esegue tutti i compiti di controllo del movimento e comunica con il modulo di azionamento tramite l'interfaccia DRIVE-CLiQ integrata. Questa connessione digitale consente la configurazione automatica, il monitoraggio in tempo reale e la diagnostica completa, semplificando l'intero ciclo di vita dalla messa in servizio alla manutenzione.

2. Specifiche tecniche dettagliate

Il 6SL3420-1TE13-0AA0 è definito da robusti parametri tecnici che sottolineano la sua idoneità per ambienti industriali esigenti. Accetta una tensione di ingresso di collegamento DC che va da 510 a 720 V DC e fornisce un'uscita AC trifase fino a 400 V.

In termini di prestazioni di uscita, il modulo ha una corrente nominale di 3 Ampere e una corrente di carico di base di 2,6 Ampere, supportando motori con una potenza tipica di 1,6 kW. Utilizza un inverter avanzato basato su IGBT con tecnologia di controllo vettoriale per garantire elevate prestazioni dinamiche e un funzionamento fluido del motore in tutta la gamma di velocità. Per la gestione termica, utilizza un efficiente sistema di raffreddamento a aria interno, sufficiente per il suo design compatto senza richiedere condotti esterni.

L'inverter di azionamento booksize è dotato di un'ampia gamma di interfacce per l'integrazione del sistema senza problemi, tra cui due interfacce di collegamento DC tramite busbar integrati, una connessione di alimentazione elettronica DC 24 V e tre porte DRIVE-CLiQ per la comunicazione e il controllo. Le caratteristiche aggiuntive includono un collegamento del motore tramite un connettore spina, un ingresso STO (Safe Torque Off) per la sicurezza, un'uscita di controllo del freno e un ingresso del sensore di temperatura. In termini di dimensioni fisiche, il modulo è compatto: 50mm di larghezza, 270mm di altezza e 226mm di profondità, con un peso di circa 2,7 kg.

3. Caratteristiche fondamentali e vantaggi di progettazione

3.1 Architettura di controllo dedicata a singolo asse

Come modulo di azionamento a singolo asse dedicato, il 6SL3420-1TE13-0AA0 fornisce un controllo focalizzato per un motore. Ciò semplifica la messa in servizio e la risoluzione dei problemi, poiché tutti i parametri e la diagnostica per quell'asse specifico sono contenuti in un loop di controllo chiaro e isolato gestito dall'unità di controllo globale.

3.2 Fattore di forma di dimensione del libro ottimizzato per lo spazio

Il design booksize è un fattore chiave per la costruzione di armadi di controllo compatti. Questo formato standardizzato e stretto consente il montaggio ad alta densità, il che significa che i costruttori di macchine possono integrare più assi di trasmissione in un'impronta più piccola - un vantaggio critico nel paesaggio produttivo di oggi, dove lo spazio dei pannelli è spesso a un prezzo superiore.

3.3 Controllo vettoriale avanzato e modelli di impulso ottimizzati

Il modulo esegue sofisticati algoritmi di controllo vettoriale dettati dall'unità di controllo, consentendo una regolazione precisa sia della velocità che della coppia per un'alta risposta dinamica in applicazioni esigenti. Inoltre, utilizza modelli di impulsi ottimizzati, che contribuiscono a un funzionamento più fluido del motore, riducono le perdite di commutazione e riducono il rumore acustico del motore.

3.4 Sicurezza integrata e diagnostica completa

Il modulo supporta le funzioni "Safety Integrated" di Siemens, tra cui un ingresso STO (Safe Torque Off), permettendogli di essere parte del sistema di sicurezza globale di una macchina e aiutare a raggiungere i livelli di integrità di sicurezza richiesti. L'interfaccia DRIVE-CLiQ fornisce accesso in tempo reale ai dati operativi (ad es. corrente di uscita, temperatura del modulo) e ai codici di guasto dettagliati, consentendo la manutenzione predittiva e la rapida risoluzione dei problemi per ridurre al minimo i potenziali tempi di fermo.

4. Benefici di prestazioni e applicazioni

La progettazione tecnica del 6SL3420-1TE13-0AA0 si traduce in benefici diretti per costruttori di macchine e utenti finali:

Migliorata flessibilità e scalabilità del sistema: in macchinari complessi con più assi mobili, l'utilizzo di singoli moduli di azionamento a singolo asse crea un'architettura modulare e scalabile. I progettisti di sistemi possono facilmente aggiungere o modificare gli assi di azionamento senza una ridisegnazione significativa, offrendo una grande flessibilità per macchine personalizzate o espansioni future.

Alta prestazione dinamica e precisione: la combinazione di potenti algoritmi di controllo vettoriale e tecnologia IGBT a commutazione rapida fornisce eccellenti prestazioni dinamiche. Ciò è fondamentale per le applicazioni che richiedono una rapida accelerazione/decelerazione, un posizionamento preciso e un output di coppia coerente, contribuendo direttamente all'alta qualità del prodotto e al throughput.

Manutenzione semplificata e tempi di fermo ridotti: il sistema DRIVE-CLiQ consente all'unità di controllo di riconoscere automaticamente il modulo. Questa funzionalità "plug-and-play", abbinata alla diagnostica centralizzata e alla gestione dei parametri, riduce drasticamente i tempi di messa in servizio e manutenzione. Gli ingegneri possono identificare e risolvere rapidamente i problemi, aumentando la disponibilità generale del sistema.

5. Prospettiva estesa: il ruolo dei Booksize Drives nell'automazione industriale

Comprendere l'architettura del sistema e la posizione strategica di questo inverter di azionamento booksize è fondamentale per apprezzarne il valore nella moderna automazione industriale.

5.1 L'inverter Booksize Drive in un sistema multi-asse

Il sistema SINAMICS S120 dispone di un'architettura ibrida che sfrutta l'intelligenza centralizzata e la conversione di potenza distribuita:

Intelligenza centralizzata (unità di controllo): una singola unità di controllo (CU) agisce come il "cervello" dell'intero sistema di azionamento, ospitando la potenza di elaborazione per tutti i compiti di controllo del movimento, dal controllo di velocità di base ai complessi movimenti degli assi interpolati. Questa centralizzazione semplifica la programmazione e la gestione dei dati.

Potenza distribuita (moduli motori): Il modulo di azionamento a singolo asse (come il 6SL3420-1TE13-0AA0) funge da "muscolo". Situati fisicamente vicino ai motori che controllano, questi moduli riducono la lunghezza dei costosi cavi di alimentazione del motore e minimizzano le interferenze elettromagnetiche (EMI). Alimentato da un bus CC comune, questo stadio di alimentazione distribuito crea una rete di distribuzione di energia pulita, efficiente e scalabile.

Questa architettura è ideale per i costruttori di macchine che hanno bisogno di controllare più assi con un alto coordinamento, evitando i costi e la complessità del cablaggio dell'uso di singoli azionamenti autonomi per ciascun asse.

5.2 Considerazioni critiche per l'attuazione

L'integrazione con successo di un sistema basato su questo modulo di azionamento compatto richiede attenzione ai dettagli chiave:

Dimensionamento e coordinamento del sistema: il modulo di azionamento a singolo asse deve essere dimensionato in modo da soddisfare i requisiti di corrente continua e di picco del motore. Inoltre, il modulo di linea booksize a monte (ALM, SLM o BLM) deve essere dimensionato per fornire la potenza combinata di tutti i moduli del motore sul bus DC comune.

Raffreddamento e spazi liberi: mentre il modulo è raffreddato internamente, la gestione termica complessiva del cabinet di controllo deve gestire la dissipazione totale del calore da tutti i componenti. Il rispetto delle linee guida di installazione di Siemens per lo spazio minimo tra i moduli è essenziale per garantire un flusso d'aria adeguato e prevenire il surriscaldamento.

Configurazione e sicurezza: l'intero sistema di azionamento è configurato tramite il software SINAMICS Startdrive di Siemens all'interno del portale TIA, un ambiente integrato che semplifica la messa in servizio. Le funzioni di sicurezza (ad es. Safe Torque Off/STO) vengono implementate tramite l'unità di controllo e indirizzate al modulo motore tramite la rete DRIVE-CLiQ.

Domande frequenti (FAQ)

1. Qual è la differenza chiave tra questo modulo del motore e un servo drive indipendente?

Un modulo di azionamento a singolo asse è un amplificatore di potenza che si basa su un'unità di controllo centrale per le capacità di intelligenza e controllo del movimento. Un servo drive tradizionale autonomo integra sia la fase di alimentazione che il processore di controllo in un unico alloggiamento. L'approccio modulare S120 con questo inverter di azionamento booksize offre una maggiore flessibilità, un coordinamento più facile in sistemi multi-assi e un'impronta complessiva più compatta.

2. Questo modulo 3A può controllare qualsiasi tipo di motore?

Questo modulo è progettato per controllare sia motori a induzione AC che servomotori sincroni. Il tipo di motore specifico deve essere configurato con precisione nell'unità di controllo centrale, che applica poi l'algoritmo di controllo appropriato (ad esempio, controllo vettoriale per motori a induzione). I dati della targa del motore sono essenziali per prestazioni ottimali.

3. Perché la connessione DRIVE-CLiQ è così importante?

DRIVE-CLiQ consente il rilevamento automatico della topologia. Quando il sistema è accenso, l'unità di controllo identifica automaticamente tutti i moduli inverter di drive booksize collegati e le loro posizioni di rete. Questo elimina l'indirizzamento manuale, riduce i tempi di messa in servizio e fornisce una chiara panoramica della struttura del sistema per la diagnosi e la manutenzione.

4. Cosa si intende con "bus DC comune" e qual è il suo vantaggio?

Un sistema bus DC comune utilizza un unico e potente modulo di linea per creare un bus DC centrale da 600V. Molti moduli di azionamento a singolo asse (come il 6SL3420-1TE13-0AA0) attingono energia da questo bus per azionare singoli motori. Il vantaggio principale è l’efficienza: l’energia frenante proveniente da un motore può essere riutilizzata da altri motori sullo stesso bus, riducendo il consumo complessivo di energia e la generazione di calore.

5. Quali sono i requisiti di manutenzione primari per questo modulo?

La manutenzione è in gran parte preventiva. L'obiettivo principale è quello di garantire che i percorsi di raffreddamento siano puliti e senza ostacoli. Lo strumento più efficace è il monitoraggio: utilizzando la diagnostica integrata DRIVE-CLiQ per tenere traccia delle ore di funzionamento, delle temperature dei componenti e dei guasti registrati per la manutenzione predittiva. È inoltre consigliabile controllare periodicamente la tenuta delle connessioni di alimentazione durante i tempi di fermo programmati.
