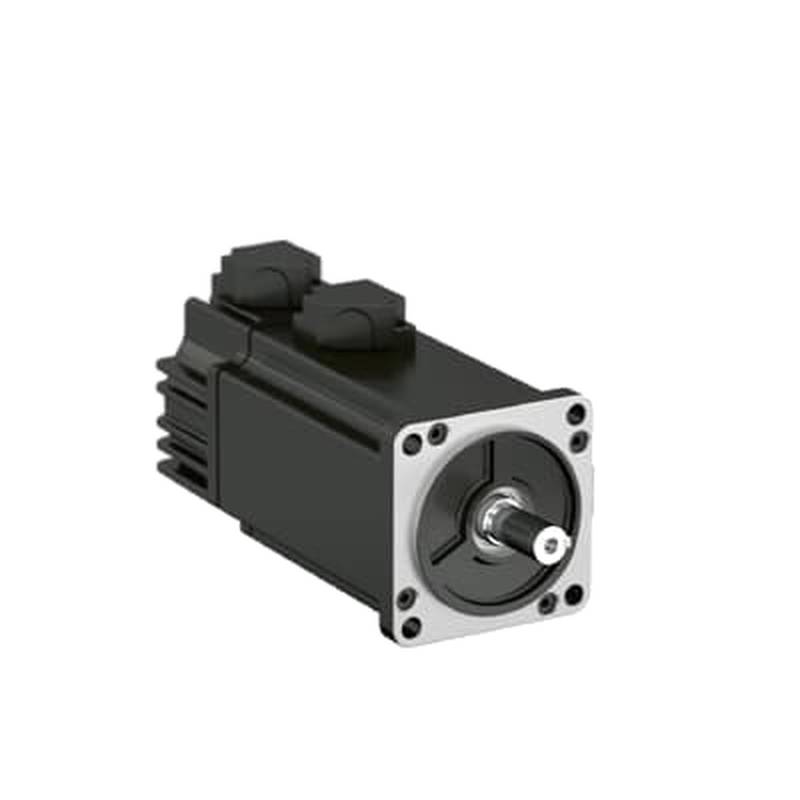

Il ABB ESM04X-10A-302-T3NTB00 funge da servomotore industriale compatto ad alta precisione, progettato per applicazioni di controllo del movimento esigenti in cui un controllo angolare preciso è imprescindibile. Questo componente si integra perfettamente nelle linee di assemblaggio automatizzate, nelle apparecchiature per la produzione di semiconduttori e negli attuatori robotici, garantendo una precisione di posizionamento inferiore al grado. Per i tecnici di manutenzione e gli specialisti degli acquisti alla ricerca di un ricambio affidabile, questo motore riduce al minimo i tempi di fermo grazie a una costruzione meccanica robusta e a protocolli di feedback standard del settore. Colma il divario tra i requisiti di coppia elevata e l'ingombro ridotto necessario per i moderni macchinari con vincoli di spazio. Aderendo a rigorosi standard di sicurezza elettrica e prestazioni, offre un output operativo costante in ambienti industriali volatili.
Posizionamento di Prodotto e Categoria
Il ABB ESM04X-10A-302-T3NTB00 appartiene alla categoria dei servomotori sincroni AC ad alte prestazioni, progettati specificamente per sistemi di controllo del movimento a circuito chiuso. La sua funzione primaria consiste nel convertire l'input elettrico in una rotazione meccanica precisa, facilitando l'esatto controllo dell'angolo richiesto nelle applicazioni di posizionamento dinamico. A differenza dei motori a induzione standard, questa unità utilizza la tecnologia a magneti permanenti per fornire tempi di risposta rapidi e rapporti coppia-peso superiori.
Basandosi su questa classificazione, la serie ESM04X si posiziona nel segmento dell'automazione industriale di fascia medio-alta. Funge da driver attivo per piattaforme di movimento coordinato multiasse in cui il tracciamento della traiettoria e la ripetibilità sono fondamentali per la qualità del processo. Gli ingegneri scelgono questo modello specifico quando l'architettura del sistema richiede un fattore di forma compatto senza sacrificare l'efficienza termica o la risoluzione del controllo.
Specifiche Tecniche
Potenza Nominale: 0.4 kW
Coppia Nominale: 1.27 Nm
Coppia di Picco: 3.81 Nm
Velocità Nominale: 3000 RPM
Velocità Massima: 5000 RPM
Risoluzione Encoder: 20-bit Incrementale
Tensione Operativa: 220 V AC
Classe di Isolamento: F
Grado di Protezione: IP65
Diametro dell'Albero: 14 mm
Temperatura Ambiente: 0 - 40 °C
Peso: 2.2 kg
Punti di Forza Tecnici
La filosofia di progettazione della serie ESM04X privilegia la rigidità meccanica e la dissipazione termica per garantire l'integrità operativa a lungo termine. Utilizzando un alloggiamento in lega di alluminio ad alta densità, il motore allontana efficacemente il calore dagli avvolgimenti dello statore durante i cicli di accelerazione e decelerazione ad alta frequenza. Questa scelta strutturale mitiga direttamente la deriva termica, una causa comune di errori di posizionamento nelle applicazioni servo su piccola scala. Inoltre, la geometria compatta consente una riduzione significativa dell'ingombro complessivo dell'attrezzatura senza compromettere l'integrità strutturale interna del motore sotto carichi radiali elevati.
Le prestazioni e la precisione di questa unità forniscono un valore ingegneristico distinto negli ambienti di produzione ad alto ciclo. Grazie all'integrazione di un encoder ad alta risoluzione a 20-bit, il motore mantiene un posizionamento angolare ripetibile anche durante rapidi cambi di direzione o improvvise fluttuazioni di carico. Questo elevato grado di risoluzione del controllo si traduce direttamente in tassi di rendimento più elevati per le attività di assemblaggio automatizzato, come il posizionamento di componenti elettronici o la dispensazione di precisione. Inoltre, il design ottimizzato del circuito magnetico riduce al minimo il ripple di coppia, garantendo un movimento fluido che prolunga la durata dei componenti meccanici accoppiati come viti a ricircolo di sfere e riduttori.
Scenari Applicativi
Sistemi di Dispensazione di Precisione: Consente l'erogazione di fluidi con un margine di errore di posizione inferiore a 0,05 mm, riducendo gli sprechi di materiale di circa il 15% durante le applicazioni ad alta velocità. Inserimento di Componenti Elettronici: Fornisce la rapida accelerazione richiesta per mantenere una produttività di 120 cicli al minuto, garantendo una forza di posizionamento e un allineamento costanti. Tavole Rotanti di Indicizzazione: Facilita l'indicizzazione ad alta velocità e priva di vibrazioni, riducendo il tempo di ciclo di circa 200 ms per transizione di stazione nelle linee di confezionamento automatizzate. Attuazione CNC su Piccola Scala: Fornisce la stabilità di coppia necessaria per attività di fresatura leggera a 3 assi, mantenendo la qualità della finitura superficiale anche sotto carichi di taglio intermittenti.
Raccomandazioni per la Selezione
Questa guida alla selezione utilizza il framework di corrispondenza dei parametri tecnici per assistere i team di ingegneria nella verifica della compatibilità del sistema. Il ABB ESM04X-10A-302-T3NTB00 è una scelta ottimale per applicazioni ad alta velocità e bassa inerzia, come i movimentatori di wafer di semiconduttori, dove la potenza di 0,4 kW gestisce comodamente 1,27 Nm di carico nominale. Tuttavia, non è adatto per attività di pressatura industriale pesante o di estrusione ad alto attrito, poiché la soglia di coppia di picco di 3,81 Nm sarebbe insufficiente per operazioni sostenute superiori a 2,0 Nm. Se i requisiti dell'applicazione superano queste specifiche, la serie ABB ESM07X-20A offre un intervallo di coppia esteso fino a 6,0 Nm per carichi industriali più esigenti.
FAQ
1. Qual è il tempo di consegna standard per questo servomotore e avete unità attualmente in magazzino?
Il tempo di consegna standard per questo modello è solitamente da 3 a 5 giorni lavorativi per le unità disponibili a magazzino. Manteniamo un inventario regionale di 15-20 unità del ESM04X-10A-302-T3NTB00 per garantire una distribuzione rapida per manutenzioni urgenti. Se un progetto su larga scala richiede quantità superiori al nostro stock attuale, il nostro dipartimento logistico può coordinare spedizioni rapide entro 14 giorni. Monitoriamo la nostra catena di approvvigionamento quotidianamente per fornirvi la finestra di consegna più accurata al momento dell'ordine. Contattate il nostro team di supporto alle vendite per la verifica in tempo reale dello stock.
2. Il grado di protezione IP65 di questo motore da 2,2 kg consente l'uso in ambienti con lavaggio a getto d'acqua?
Il grado IP65 conferma che il motore è protetto contro l'ingresso di polvere e getti d'acqua a bassa pressione, ma non è classificato per l'immersione totale o per lavaggi aggressivi ad alta pressione. Con 2,2 kg, il motore è progettato per attività di precisione in cui l'esposizione all'umidità è incidentale piuttosto che costante. Se il vostro ambiente di produzione comporta frequenti contatti diretti con liquidi, raccomandiamo di aggiungere una protezione all'alloggiamento del motore. Contattate il nostro team tecnico per discutere se il vostro specifico ambiente di processo richiede ulteriori soluzioni di tenuta ambientale o un'opzione alternativa con grado IP67.
3. Questo motore può gestire un carico di 1,5 Nm a 3000 RPM o si surriscalderà?
Questo motore ha una coppia nominale di 1,27 Nm a 3000 RPM, il che significa che un carico di 1,5 Nm supera la capacità di funzionamento continuo dell'unità. L'operazione a 1,5 Nm porterà a un maggiore assorbimento di corrente e alla saturazione termica, che attiverà un allarme di sovratemperatura basato sui sensori termici interni. Sconsigliamo vivamente il funzionamento prolungato oltre il limite di 1,27 Nm per evitare il guasto prematuro dell'isolamento degli avvolgimenti. Per applicazioni che richiedono un carico continuo di 1,5 Nm, suggeriamo di passare alla serie ESM07X, che gestisce profili di coppia più elevati. Beijing Zhongping Technology (北京众平科技股份有限公司) può assistervi nel calcolo del carico termico esatto per il vostro ciclo di lavoro.
4. Cos'è la risoluzione dell'encoder a 20-bit e come migliora la precisione per il mio processo?
L'encoder a 20-bit fornisce 1.048.576 impulsi per giro, il che è fondamentale per il controllo angolare ad alta precisione. Questo livello di risoluzione consente al sistema di azionamento di effettuare minime regolazioni di velocità e posizione, garantendo che l'albero aderisca al percorso comandato entro le tolleranze meccaniche nominali. Nelle applicazioni di indicizzazione ad alta velocità, questa risoluzione riduce l'effetto di caccia (hunting) e stabilizza la posizione alla fine di ogni movimento. Se avete problemi di ripetibilità nel vostro sistema attuale, il nostro team può aiutare a valutare se questa densità di encoder soddisfa i vostri specifici requisiti di tolleranza.
5. Come posso richiedere un preventivo per questo modello e qual è l'attuale fascia di prezzo?
Il prezzo per il ESM04X-10A-302-T3NTB00 varia solitamente da $850 a $1.450 a seconda della disponibilità attuale sul mercato e del volume dell'ordine. Per ricevere una proposta formale, dovete inviare una richiesta al nostro portale acquisti includendo la quantità richiesta e la località di consegna. Forniamo documentazione completa insieme ai nostri preventivi per garantire che il vostro team tecnico disponga di tutte le specifiche necessarie. Beijing Zhongping Technology (北京众平科技股份有限公司) garantisce prezzi competitivi attraverso i nostri canali di approvvigionamento ottimizzati. Il prezzo è indicativo; si prega di contattare il nostro team per confermare il costo finale per il vostro ordine specifico.
6. Il diametro dell'albero di 14 mm è compatibile con giunti standard o ho bisogno di una soluzione personalizzata?
Il diametro dell'albero di 14 mm è una misura metrica standard, che lo rende altamente compatibile con i comuni giunti flessibili industriali e i mozzi con chiavetta. Troverete che la maggior parte dei giunti a morsetto disponibili in commercio, classificati per gamme di potenza di 0,4 kW, sono progettati per adattarsi perfettamente a questa dimensione dell'albero. Per le applicazioni che richiedono una rotazione ad alta velocità fino a 5000 RPM, raccomandiamo l'uso di un giunto bilanciato per ridurre al minimo il trasferimento di vibrazioni. Il nostro team può fornire un elenco di produttori di giunti consigliati che si allineano alle specifiche ad alta velocità di questo motore. Contattate i nostri specialisti di supporto per consigli sull'integrazione riguardanti la vostra specifica interfaccia di trasmissione.
7. Qual è la vostra politica sui resi se il motore non si integra con il mio controller esistente?
Accettiamo resi sulle unità motore entro 30 giorni dall'acquisto a condizione che l'articolo sia nelle sue condizioni originali, non aperto e immacolato. Poiché l'integrazione del servomotore richiede una precisa corrispondenza dei parametri, vi invitiamo a confermare la compatibilità del vostro controller con il nostro team tecnico prima di finalizzare l'acquisto. Se un motore è stato installato o modificato, non è più idoneo per un reso standard, sebbene possiamo offrire credito per acquisti futuri. Contattate il nostro dipartimento logistico per avviare una richiesta di reso o per chiarire il processo di verifica della compatibilità prima di iniziare l'integrazione.
8. Posso montare questo motore verticalmente o il peso di 2,2 kg è un fattore per il carico dell'albero?
Il motore può essere montato in qualsiasi orientamento, incluso quello verticale, poiché il peso di 2,2 kg rientra ampiamente nelle specifiche della flangia di montaggio per questa dimensione di telaio. Tuttavia, per il montaggio verticale, dovete considerare i limiti di carico radiale e assiale dell'albero da 14 mm per evitare un'usura prematura dei cuscinetti. Assicuratevi che il carico indotto dalla gravità non causi il superamento dei limiti strutturali del produttore per la serie ESM04X da parte della forza assiale totale. Suggeriamo di utilizzare un freno di sicurezza o un sistema di contrappeso nelle applicazioni verticali per garantire la stabilità. Il nostro team di supporto è disponibile per aiutarvi a calcolare lo stress meccanico per la vostra specifica configurazione verticale.
9. In che modo la capacità di coppia di picco di 3,81 Nm avvantaggia le mie sequenze di accelerazione rapida?
La coppia di picco di 3,81 Nm, che è circa tre volte la coppia nominale di 1,27 Nm, è specificamente progettata per gestire partenze e arresti ad alta inerzia senza stallo. Questa potenza di riserva consente rampe di accelerazione più brevi in movimenti ad alta velocità e breve distanza, migliorando direttamente l'efficienza dei tempi di ciclo. Nei processi ad alta richiesta, questa capacità di picco garantisce che il motore possa superare la resistenza transitoria causata da variazioni di carico o attrito della macchina. Raccomandiamo di eseguire un'analisi dinamica della coppia del vostro carico meccanico per garantire che il picco di 3,81 Nm sia sufficiente per il vostro specifico profilo di rampa. Contattate il nostro team applicativo per il supporto alla simulazione.
10. Fornite supporto tecnico per la messa in servizio di questo motore con azionamenti di terze parti?
Il nostro team fornisce una guida tecnica completa per la messa in servizio del ESM04X-10A-302-T3NTB00, inclusa la mappatura dei parametri per la maggior parte degli azionamenti servo standard del settore. Sebbene il motore sia progettato per prestazioni ottimali con i controller della famiglia ABB (ABB), abbiamo una vasta esperienza nell'integrarlo in sistemi eterogenei. Possiamo fornire schemi elettrici, riferimenti di temporizzazione dei segnali e dati dell'encoder per garantire una comunicazione di successo tra il motore e l'azionamento scelto. Per scenari di integrazione complessi, offriamo assistenza alla messa in servizio da remoto tramite la nostra linea di supporto ingegneristico dedicata. Contattate i nostri specialisti applicativi per programmare un walkthrough tecnico per il vostro progetto di avvio.
