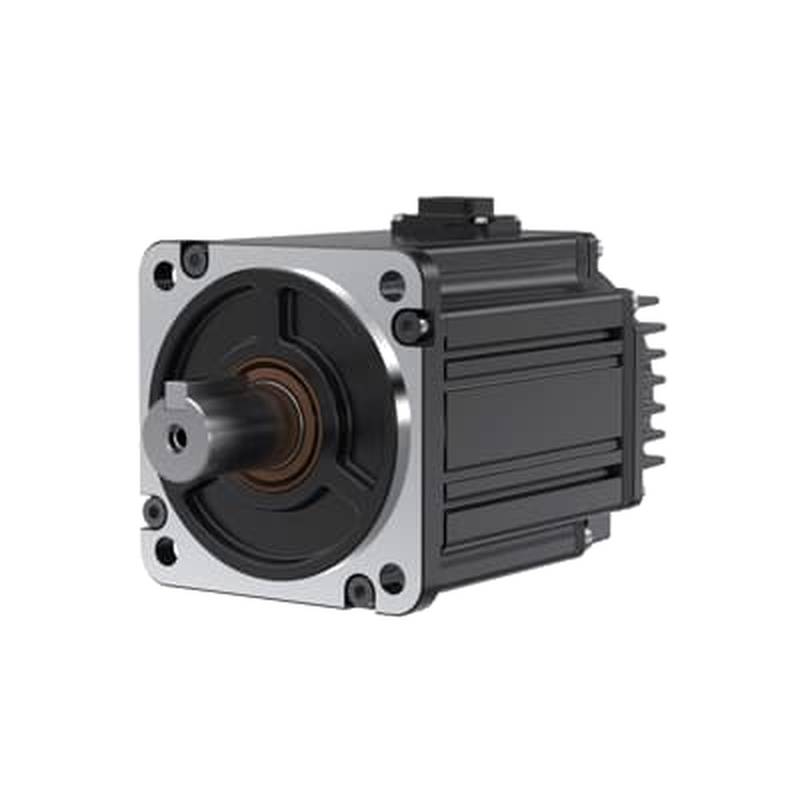

Motore servo AC digitale a circuito chiuso ABB ESM08X-75A-302-T4BTB00 da 750 W

L'ABB ESM08X-75A-302-T4BTB00 è un motore ad alte prestazioni da 750W progettato per il controllo a circuito chiuso di applicazioni con servomotori, fungendo da componente critico nei sistemi di azionamento servo digitale in CA. Questa unità fornisce una gestione precisa del movimento per linee di produzione automatizzate, macchinari CNC e assemblaggi di posizionamento robotico. Dotato di una potenza nominale di 750W, il motore integra meccanismi di feedback avanzati per mantenere la sincronizzazione e la stabilità durante le operazioni ad alta velocità. I team di ingegneria e manutenzione scelgono frequentemente questo modello specifico per risolvere il degrado dei sistemi di posizionamento obsoleti, garantendo l'affidabilità delle apparecchiature. La sua struttura robusta supporta un'erogazione costante della coppia, essenziale per mantenere la produttività in ambienti industriali complessi.

Tipo di Prodotto & Categoria Posizionamento

Questo prodotto è classificato come servomotore CA ad alta precisione progettato per l'integrazione in architetture di controllo del movimento. Nell'automazione industriale, funziona come un attuatore che riceve segnali elettrici da un servoazionamento per eseguire precisi movimenti meccanici. Appartiene alla classe più ampia di hardware per il controllo del movimento a circuito chiuso, che si basa su un feedback continuo per eliminare gli errori allo stato stazionario. Questo modello specifico è progettato per applicazioni a media inerzia in cui un'accelerazione rapida e un posizionamento preciso sono fondamentali per il successo operativo.

Basandosi su questa classificazione, il motore funge da terminale fisico per i sistemi di controllo, convertendo l'energia elettromagnetica in coppia meccanica controllata. Si distingue dai motori a induzione standard per la sua capacità di gestire carichi variabili mantenendo un'elevata precisione di inseguimento. La serie ESM08X-75A-302-T4BTB00 è specificamente ottimizzata per azionamenti digitali, facilitando la comunicazione ad alta velocità e la regolazione della risposta in tempo reale attraverso i flussi di lavoro di produzione automatizzati.

Specifiche Tecniche

Potenza Nominale: 0.75 kW

Coppia Nominale: 2.39 NM

Velocità Nominale: 3000 RPM

Coppia di Picco: 7.17 NM

Corrente Nominale: 5.1 A

Classe di Tensione: 200-230 V

Risoluzione Feedback: 20-BIT

Classe di Protezione: IP65

Classe di Isolamento: F

Temperatura Operativa: da 0 a 40 °C

Punti di Forza Tecnici

Il design elettrico di questo motore è ottimizzato per la comunicazione ad alta larghezza di banda all'interno di ambienti di controllo digitale. Con una risoluzione di feedback di 20-BIT secondo la scheda tecnica del produttore, il dispositivo garantisce una precisione di posizionamento sub-millimetrica fornendo dati granulari all'azionamento. Questo livello di risoluzione riduce al minimo l'oscillazione meccanica durante i cicli ad alta velocità, il che contribuisce direttamente alla longevità dei riduttori e delle viti di comando collegati.

Per quanto riguarda le prestazioni, il motore dimostra una solida stabilità termica e densità di coppia durante i cicli di lavoro continui. La velocità nominale di 3000 RPM secondo la scheda tecnica del produttore consente al sistema di ottenere tempi di ciclo brevi in attività di assemblaggio ad alto rendimento. Inoltre, il grado di protezione IP65 fornisce una barriera affidabile contro polvere e getti d'acqua a bassa pressione, garantendo l'integrità operativa in ambienti in cui sono presenti contaminanti ambientali.

Scenari Applicativi

Lavorazione CNC di precisione: La risoluzione di feedback di 20-BIT del motore consente un'esecuzione accurata del percorso utensile durante processi di fresatura complessi. Questa precisione riduce la necessità di passaggi di finitura secondari ed estende la vita utile degli utensili da taglio. Linee di confezionamento automatizzate: Utilizzando la potenza di 750W, il motore fornisce una coppia costante per l'indicizzazione dei trasportatori ad alta velocità e lo smistamento dei prodotti. Questa stabilità previene l'accumulo dei pacchetti, riducendo significativamente i tempi di inattività del sistema. Robotica Pick-and-Place: L'elevata capacità di accelerazione fornita dalla coppia di picco di 7.17 NM consente un rapido movimento tra i punti di coordinate. Questa efficienza aumenta la produttività totale delle unità mantenendo l'affidabilità dei componenti a lungo termine.

Raccomandazioni per la Selezione

Adatto per Assemblaggio ad Alta Precisione: L'unità è altamente adatta per attività che richiedono un'elevata ripetibilità, come il montaggio di componenti elettronici, grazie alla sua risoluzione di 20-BIT e alla velocità nominale di 3000 RPM. Non Adatto per Forni Industriali ad Alta Temperatura: Il motore è classificato per una temperatura operativa fino a 40 °C secondo le specifiche tecniche, rendendolo inappropriato per l'installazione in ambienti che superano questo limite senza un raffreddamento attivo.

FAQ

1. La potenza di 750W fornisce una coppia sufficiente per la movimentazione di materiali pesanti?

La potenza in uscita di 750W genera una coppia nominale di 2.39 NM, progettata per applicazioni a carico medio piuttosto che per movimentazioni pesanti. Se il vostro processo richiede una coppia sostenuta superiore a 7.17 NM, questo motore potrebbe subire un throttling termico o un guasto prematuro. Beijing Zhongping Technology consiglia di valutare i requisiti di carico di picco rispetto alla curva coppia-velocità del motore prima di finalizzare la selezione.

2. Qual è la temperatura ambiente operativa massima per questo motore?

Il motore è classificato per un intervallo di temperatura operativa da 0 a 40 °C secondo le specifiche del produttore. Far funzionare questa unità oltre i 40 °C degrada significativamente l'integrità dell'isolamento e riduce la vita operativa prevista. Il nostro team suggerisce di garantire sistemi di ventilazione o raffreddamento adeguati se la temperatura ambiente della vostra struttura supera i 35 °C.

3. Questo motore può essere utilizzato in ambienti con lavaggio a getto d'acqua (washdown)?

Il motore possiede una classe di protezione IP65, il che significa che è a tenuta di polvere e resistente ai getti d'acqua a bassa pressione. Tuttavia, non è progettato per l'immersione totale o la pulizia a vapore ad alta pressione, comuni nelle applicazioni di lavaggio sanitario. Si prega di verificare il protocollo di pulizia; se comporta spruzzi ad alta pressione, saranno necessari ulteriori involucri protettivi.

4. È richiesto uno specifico azionamento digitale per questa risoluzione di feedback di 20-BIT?

Sì, questo motore richiede un servoazionamento in grado di elaborare dati di feedback seriali a 20-BIT per ottenere le prestazioni nominali. L'utilizzo di un azionamento incompatibile impedirà al sistema di chiudere il circuito in modo efficace, causando errori di posizionamento o guasti di comunicazione. Il nostro team può assistervi nel verificare la compatibilità del vostro attuale hardware di azionamento.

5. Quali sono i tempi di consegna previsti per questa unità?

La consegna standard per questo servomotore ABB serie ESM da 0.75 kW è solitamente di 2-4 settimane dopo la conferma dell'ordine, a seconda degli attuali programmi di produzione della fabbrica e dei requisiti di configurazione. Consigliamo di contattarci per lo stato dell'inventario in tempo reale e i tempi di consegna attuali in base alla vostra specifica località di consegna e al volume dell'ordine.

6. In che modo la corrente nominale di 5.1 A influisce sulla pianificazione della distribuzione elettrica?

La corrente nominale di 5.1 A è il valore principale utilizzato per calcolare la capacità richiesta dello stadio di uscita dell'azionamento e del cablaggio di alimentazione. Beijing Zhongping Technology suggerisce di assicurarsi che l'alimentatore e gli interruttori siano dimensionati per gestire le richieste di corrente di picco al fine di prevenire scatti intempestivi. Dovreste consultare i vostri schemi elettrici per verificare che i limiti di corrente rientrino nei margini di sicurezza.

7. Quali attività di manutenzione sono richieste per estendere la vita di questo motore?

La manutenzione regolare include il controllo dell'usura della tenuta dell'albero e l'assicurazione che i percorsi di ventilazione rimangano liberi da polvere o detriti. Data la classificazione IP65, si consiglia anche un'ispezione periodica dei connettori dei cavi per verificare la corrosione al fine di mantenere l'integrità del segnale. Il mancato smaltimento dei detriti può portare al surriscaldamento, quindi implementate un programma di ispezione visiva trimestrale.

8. Questo modello è compatibile con le staffe di montaggio dei motori legacy?

Le dimensioni meccaniche devono essere verificate rispetto al telaio esistente per garantire che l'allineamento dei fori dei bulloni e l'altezza dell'albero corrispondano. Se le specifiche fisiche non corrispondono, sarà necessaria una piastra adattatrice o una modifica della staffa per fissare il motore correttamente. Raccomandiamo di esaminare i disegni CAD meccanici per garantire l'adattamento meccanico prima dell'installazione.

9. Quale percorso di aggiornamento è disponibile se questo modello non soddisfa pienamente i miei requisiti?

Se la vostra applicazione richiede una potenza superiore o protocolli di feedback alternativi, possiamo consigliare unità all'interno della stessa serie che offrono una coppia maggiore o diverse capacità di interfaccia. Si prega di fornire i vostri specifici requisiti di coppia e velocità al nostro team per una revisione tecnica completa. Identificheremo una configurazione alternativa che si integri nella vostra architettura di controllo esistente.

10. Sono disponibili pezzi di ricambio per questo motore?

Sono disponibili pezzi di ricambio come paraoli sostitutivi e connettori di feedback, sebbene il motore stesso venga spesso sostituito come unità modulare per requisiti di tempo di attività critici. Se riscontrate guasti ai cuscinetti o agli avvolgimenti, la sostituzione dell'unità è spesso più conveniente rispetto a una riparazione in loco. Il nostro team può fornire un preventivo per un'unità sostitutiva completa per ridurre al minimo i tempi di inattività della vostra struttura.
