Questo servomotore brushless in corrente continua da 750 watt elimina la sfocatura da movimento ad alta velocità e la latenza di posizionamento dinamico nei macchinari di automazione ad alta precisione. Beijing Zhongping Technology garantisce un supporto di approvvigionamento senza interruzioni per componenti originali di automazione industriale per ridurre al minimo i tempi di inattività imprevisti sulle linee di produzione critiche.

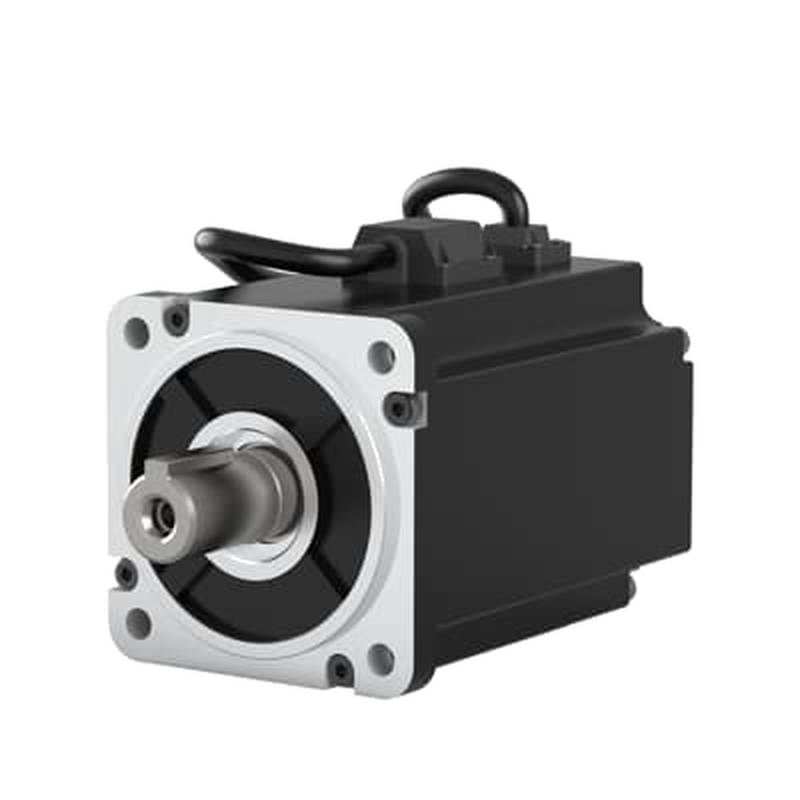

L'integrazione di hardware di controllo del movimento ad alte prestazioni in linee di assemblaggio automatizzate avanzate introduce spesso gravi colli di bottiglia dovuti alla risonanza meccanica e alla dissipazione termica durante i cicli di accelerazione ad alta frequenza. Il servomotore brushless in corrente continua ABB DSM08L-0KW8-302-S1NA0 da 750 Watt risolve direttamente queste sfide ingegneristiche utilizzando un'avanzata ottimizzazione elettromagnetica e una struttura del rotore a bassa inerzia. Operando all'interno dello strato di azionamento e attuazione delle architetture di controllo industriale, questo attuatore riceve precisi comandi a treno di impulsi o bus di campo da controller di movimento multiasse per eseguire un'uscita di rotazione a elevata coppia. Quando i tecnici d'impianto affrontano rigide tolleranze di posizionamento e cicli di lavoro elevati in cui i normali motori passo-passo perdono passi o si surriscaldano, questo design brushless a magneti permanenti mantiene una continua stabilità della coppia. Elimina la scintilla di commutazione e riduce gli intervalli di manutenzione sostituendo le tradizionali architetture a spazzole con una commutazione elettronica guidata da dispositivi di feedback ad alta risoluzione. L'unità colma il divario tra una rapida risposta dinamica e un'assoluta sincronizzazione multiasse, garantendo che i profili di traiettoria complessi vengano eseguiti senza errori di tracciamento.
Specifiche Tecniche
Numero Modello: DSM08L-0KW8-302-S1NA0 @ Ambiente Standard
Potenza di Uscita Nominale: 0.75 kW @ 400 VDC Bus
Coppia Nominale: 2.4 Nm @ 3.000 RPM
Coppia di Picco Massima: 7.2 Nm @ Sovraccarico Istantaneo
Velocità Nominale: 3.000 RPM @ Servizio Continuo
Velocità Operativa Massima: 4.500 RPM @ Transitorio di Picco
Coppia di Stallo: 2.5 Nm @ 20°C Ambiente
Inerzia del Rotore: 0.00032 kg·m² @ Senza Carico
Tensione dell'Inverter: 400 VDC Classe @ Ingresso Trifase
Tipo di Dispositivo di Feedback: Encoder Assoluto @ Alta Risoluzione
Classe di Protezione: IP65 @ Tenuta Albero e Alloggiamento
Temperatura Operativa Ambiente: 0°C - 40°C @ Uscita Massima
Classe di Isolamento: Classe F @ 155°C Limite Termico
Peso Totale dell'Unità: 3.2 kg @ Configurazione Standard
Integrazione di Sistema e Configurazione Hardware
Una corretta integrazione meccanica ed elettrica è fondamentale per ottenere prestazioni dinamiche ottimali e prevenire interferenze elettromagnetiche negli ambienti industriali. Montare saldamente la flangia del motore su una piastra di raffreddamento in alluminio lavorata e rigida utilizzando viti a testa cilindrica a esagono cavo ad alta resistenza per facilitare la dissipazione termica conduttiva durante i cicli di inversione pesante. Collegare i cavi di alimentazione utilizzando cavi schermati di grosso calibro, assicurandosi che il telaio del motore sia collegato a una terra a bassa impedenza utilizzando una treccia di rame per eliminare la capacità parassita ad alta frequenza e i loop di terra. Instradare il cavo di feedback dell'encoder attraverso un condotto separato lontano dalle linee di alimentazione CA ad alta tensione per proteggere i segnali di posizione digitali sensibili dall'induzione elettromagnetica. Terminare la schermatura intrecciata del cavo di feedback a 360 gradi nel guscio metallico posteriore del connettore di azionamento per mantenere un'integrità continua della schermatura elettromagnetica lungo l'intero anello di controllo del movimento. Verificare la corretta sequenza di sfasamento prima dell'autotuning iniziale del controller per prevenire inversioni inaspettate della direzione di rotazione o errori di disallineamento di fase.
Affidabilità e Durabilità Ambientale
Progettato per l'impiego industriale continuo, questo servomotore brushless è dotato di un involucro con grado di protezione IP65 che sigilla efficacemente gli avvolgimenti interni contro la polvere aerodispersa, la nebbia d'olio e i getti d'acqua a bassa pressione presenti nei severi impianti di produzione. L'assemblaggio dello statore utilizza un isolamento avanzato a impregnazione sottovuoto sotto pressione, proteggendo il filo di rame per magneti dall'ingresso di umidità e da vapori chimici aggressivi per cicli di vita operativi estesi. La gestione termica si basa su una geometria ottimizzata dell'alloggiamento in alluminio alettato che massimizza il raffreddamento a convezione naturale, integrata da una ventilazione forzata opzionale per applicazioni a temperature ambiente elevate. I cuscinetti a sfera precaricati di precisione sono lubrificati in fabbrica con grasso sintetico ad alta temperatura progettato per resistere alla rotazione continua ad alta velocità senza degrado o blocco meccanico. L'unità ottiene un elevato indice di Tempo Medio tra i Guasti (MTBF), riducendo al minimo le interruzioni di produzione non programmate e abbassando le spese di manutenzione del ciclo di vita a lungo termine negli ambienti industriali automatizzati.
Guida alla Selezione e Opzioni Alternative
La selezione del servomotore corretto richiede un'attenta valutazione della coppia di carico continuo, dei requisiti di accelerazione di picco, dei rapporti di disadattamento del momento d'inerzia e dei limiti termici ambientali all'interno del macchinario di destinazione. Durante l'aggiornamento di linee di automazione obsolete o la progettazione di nuovi sistemi multiasse, gli ingegneri possono sfruttare modelli alternativi all'interno della famiglia di servo ABB come le serie DSM08M o DSM08H se sono richiesti profili di coppia-inerzia differenti. Beijing Zhongping Technology mantiene un inventario completo di componenti originali di automazione industriale e fornisce consulenza tecnica esperta per assistere i team di ingegneria con la selezione di Riferimento Incrociato, calcoli di dimensionamento e una sostituzione dei modelli senza interruzioni. I nostri specialisti applicativi regionali lavorano a stretto contatto con i tecnici d'impianto per verificare la compatibilità elettrica, i cablaggi e i parametri di abbinamento degli azionamenti, garantendo una rapida implementazione del sistema e un rischio di integrazione minimo.
Domande Frequenti (FAQ)
1. Qual è lo stato attuale dell'inventario locale e il tipico tempo di consegna per la spedizione di questo modello di motore?
Beijing Zhongping Technology mantiene un solido stock locale di questo componente, consentendo la spedizione nello stesso giorno o nel giorno lavorativo successivo per eliminare i ritardi di spedizione prolungati dall'estero per riparazioni urgenti degli impianti.
2. Quali coperture di garanzia standard e procedure di reso RMA si applicano a questa unità?
Questo prodotto è supportato da una garanzia completa del produttore di 12 mesi, supportata da rigorose ispezioni di qualità pre-spedizione e da un processo di sostituzione RMA locale semplificato gestito da Beijing Zhongping Technology.
3. Quali sono i requisiti di ingresso elettrico e le misure di protezione consigliate per questo servomotore?
Il motore funziona su una classe di tensione del bus nominale di 400 VDC che richiede un servoazionamento intelligente trifase compatibile e deve essere protetto contro i picchi di tensione utilizzando una soppressione dei picchi esterna e pratiche di messa a terra adeguate.
4. Quali protocolli di feedback e interfacce di comunicazione sono compatibili con l'encoder del motore?
L'encoder assoluto integrato supporta protocolli di comunicazione seriale ad alta risoluzione progettati per l'interfacciamento diretto con moderni controller di movimento multiasse e azionamenti industriali.
5. Quale grado di protezione ambientale e quali limiti di temperatura regolano il funzionamento sicuro?
L'unità è dotata di un grado di protezione ambientale IP65 ed è progettata per il funzionamento continuo all'interno di un intervallo di temperatura ambiente compreso tra 0°C e 40°C.
6. Quali sono le dimensioni specifiche di montaggio meccanico e le tolleranze di allineamento durante l'installazione?
Il motore utilizza una flangia quadrata metrica standardizzata con diametri di centraggio lavorati di precisione, che richiede un allineamento dell'albero angolare e radiale entro 0.05 mm quando viene accoppiato ai carichi meccanici.
7. Quali controlli di manutenzione ordinaria sono raccomandati per garantire l'affidabilità operativa a lungo termine?
Gli operatori dovrebbero ispezionare periodicamente le tenute dell'albero per verificare l'usura, controllare la tenuta dei connettori elettrici, verificare l'integrità della messa a terra e monitorare i livelli acustici dei cuscinetti durante i cicli di manutenzione preventiva programmata.
8. Come devono essere abbinati i parametri di configurazione quando si integra il motore con azionamenti di terze parti?
I system integrator devono inserire accuratamente i poli del motore, i limiti di corrente massima, la resistenza degli avvolgimenti, i valori di induttanza e la risoluzione dell'encoder nell'utilità di configurazione software dell'azionamento prima di eseguire le routine di autotuning.
