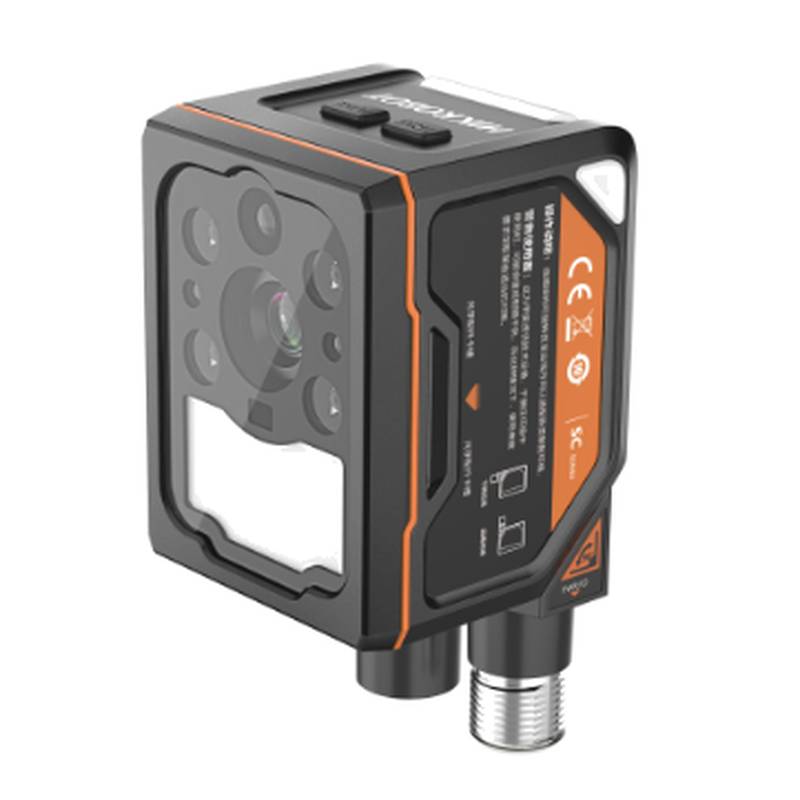

HIKROBOT CT-SCB0139 è un sensore industriale intelligente di visione da 5 MP ad alte prestazioni e un sistema di ispezione della visione da telecamera progettato per applicazioni di controllo della qualità automatizzate esigenti. Sfruttando la tecnologia di imaging avanzata e una suite completa di strumenti di visione, questo sistema fornisce soluzioni robuste per la misurazione, l'ispezione, l'identificazione e il rilevamento dei difetti in ambienti di produzione. Le sue capacità di integrazione flessibili e l'aderenza agli standard del settore lo rendono una scelta affidabile per migliorare l'efficienza produttiva e la qualità del prodotto. Questo sistema di ispezione con telecamera è progettato per soddisfare le rigorose esigenze della moderna automazione industriale, offrendo risultati precisi e ripetibili.
Specifiche del prodotto:
Strumenti di visione: Misurazione (punto-a-punto, punto-a-linea, contrasto, area scala di grigi, passo, larghezza, luminosità media, angolo linea-a-linea, colore, area colore, diametro, angolo linea retta), presenza/assenza (blocco, bordo, contorno, modello, cerchio, linea retta), conteggio (blocco, bordo, contorno, modello, colore), riconoscimento (codice, confronto colore, riconoscimento colore, registrazione, rilevamento bersaglio, OCR), logica (calcolo variabile, controllo ramificato, giudizio logico, giudizio condizionale, confronto carattere, giudizio combinato), difetto (rilevamento anomalie), localizzazione (conversione di calibrazione, allineamento singolo punto, correzione singolo punto, presa singolo punto, conversione unità, correzione posizione), deep learning (classificazione, rilevamento oggetti). Capacità della soluzione: Supporta l'importazione/esportazione di soluzioni, con archiviazione per un massimo di 32 soluzioni. Protocolli di comunicazione: RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV.
Specifiche della fotocamera:
Tipo di sensore: CMOS, Dimensione del pixel dell'otturatore globale: 3,45 μm × 3,45 μm Dimensione del sensore: 1/1,45" Risoluzione: 2432 × 2048 Frequenza massima di fotogrammi: 40 fps Intervalo dinamico: 77,8 dB Rapporto segnale-rumore: 43 dB Guadagno: da 0 dB a 15 dB Tempo di esposizione: da 6 μs a 1 sec Formato del pixel: RGB 8, Mono 8 Colore: Colore
Caratteristiche elettriche:
Interfaccia dati: Fast Ethernet (100 Mbit/s) I/O digitale: connettore M12 a 12 pin che fornisce alimentazione e I/O: include 3 ingressi isolati da optocoupler (LINE0/1/2) e 3 uscite isolate da optocoupler (LINE3/4/5), 1 interfaccia RS-232 che supporta il trigger del dispositivo tramite il pulsante superiore. Alimentazione: 24 VDC Consumo di energia tipico: 6,5 W @ 24 VDC
Struttura meccanica:
Montaggio dell'obiettivo: M12-mount, messa a fuoco meccanica: 8 mm Cappuccio dell'obiettivo: trasmissione completa + polarizzazione + diffusione Cappuccio dell'obiettivo Illuminazione: luce bianca concentrata; Rosso, blu o infrarosso opzionale. Indicatore LED arancione: indicatore visibile a 360°. Dimensioni: Angolo piatto: 80,1 mm × 43 mm × 44,3 mm; Angolo retto: 58,5 mm × 43 mm × 65,4 mm. Peso: circa 190 g. Classificazione IP: IP67 (se installato correttamente con cappuccio obiettivo e cavi). Temperatura: Funzionamento: da 0 ° C a 50 ° C; Conservazione: -30 ° C a 70 ° C. Umidità: dal 20% al 95% RH (non condensante).
Specifiche generali:
Software: SCMVS Certificazioni: CE, KC.
L'HIKROBOT CT-SCB0139 offre un'ampia gamma di strumenti di visione avanzati, che consentono misurazioni precise come misurazioni punto-a-punto, punto-a-linea e diametro, oltre al sofisticato rilevamento di presenza/assenza per bordi, contorni e modelli. Le sue capacità si estendono al conteggio di varie caratteristiche come macchie, bordi e colori, e robuste funzioni di riconoscimento tra cui lettura di codice, confronto dei colori e riconoscimento ottico dei caratteri (OCR). Il modulo di deep learning facilita la classificazione avanzata e i compiti di rilevamento degli oggetti, rendendolo adatto a scenari di ispezione complessi. La capacità di immagazzinare fino a 32 soluzioni distinte tramite importazione/esportazione garantisce una rapida distribuzione e adattabilità su diverse linee di produzione.
Per la comunicazione, il CT-SCB0139 supporta una vasta gamma di protocolli industriali, tra cui RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP e protocolli per i principali marchi di PLC come MELSEC/SLMP, FINS e Keyence KV. La fotocamera stessa dispone di un sensore CMOS da 5 MP con un otturatore globale, fondamentale per catturare oggetti in movimento veloce senza distorsione. La dimensione del sensore da 1/1,45" e la dimensione del pixel da 3,45 μm × 3,45 μm contribuiscono a un'eccellente qualità dell'immagine, con una risoluzione di 2432 × 2048 pixel e una velocità massima di fotogrammi di 40 fps. La gamma dinamica di 77,8 dB e un rapporto segnale-rumore di 43 dB garantiscono immagini chiare anche in condizioni di illuminazione impegnative.
Le caratteristiche elettriche sono progettate per ambienti industriali, con un'interfaccia Fast Ethernet per il trasferimento dei dati e un connettore M12 a 12 pin per alimentazione e I/O. Questo connettore fornisce tre ingressi isolati e tre uscite isolate, insieme ad un'interfaccia RS-232 che può essere attivata tramite un pulsante superiore per comodità. L'alimentazione viene fornita tramite un ingresso standard 24 VDC, con un consumo di potenza tipico di 6,5 W. Il design meccanico comprende un supporto per obiettivo M12 con messa a fuoco meccanica, un obiettivo a distanza focale da 8 mm e un cappuccio integrato con filtri di diffusione e polarizzazione per ottimizzare la cattura dell'immagine. L'unità è dotata di una fonte di luce bianca concentrata, con opzioni per l'illuminazione rossa, blu o infrarossa. Un puntatore LED arancione visibile aiuta nel posizionamento e una luce indicatore a 360 ° fornisce feedback sullo stato. Il sensore è disponibile in due forme: un angolo piatto (80,1 mm x 43 mm x 44,3 mm) e un angolo retto (58,5 mm x 43 mm x 65,4 mm), entrambi pesanti circa 190 g. Il dispositivo è classificato IP67, garantendo protezione contro l'ingresso di polvere e acqua se sigillato correttamente. Funziona in un intervallo di temperatura da 0°C a 50°C e livelli di umidità dal 20% al 95% RH.
Questo sensore industriale intelligente è altamente versatile. È una scelta eccellente per la verifica di assemblaggio ad alta precisione nella produzione di elettronica, garantendo il corretto posizionamento dei componenti e l'integrità delle giunzioni di saldatura. Nel settore automobilistico, può essere utilizzato per l'ispezione dettagliata di parti, come la verifica della presenza e dell'orientamento di piccoli componenti su schede di circuito o l'ispezione di tenute e guarnizioni per difetti. Le robuste capacità di lettura del codice del sistema sono vantaggiose per il tracciamento di componenti e prodotti finiti in tutta la catena di fornitura. I suoi algoritmi avanzati di rilevamento dei difetti sono particolarmente adatti all'industria alimentare e delle bevande, dove è in grado di identificare piccole imperfezioni nell'imballaggio o nei livelli di riempimento del prodotto, garantendo il rispetto degli standard di qualità. La capacità di eseguire misurazioni precise lo rende ideale anche per applicazioni che richiedono tolleranze strette, come nel settore dei dispositivi medici. Altri modelli dell'ecosistema HIKROBOT che condividono funzionalità simili o complementari includono il MV-SC3150X-08CM-CT, CT-SCC03080, HY-ZXJX7106XC, HT-FN4127D-06M-WBH, HT-FN4127D-12M-WBH, HT-FN4127D-15M-WBH, HIK-S3000-BN, CY-CB50XC-08MW, CY-CB50XC-12MW, CY-CB50XC-16MW, MV-SCT5XC-H-WX-08M-WBN, MV-SCT5XC-H-WX-12M-WBN, MV-SCT5XC-H-WX-16M-WBN e MV-SYY060XC-08M-WBN, ognuno con risoluzioni, tipi di sensori o set di funzionalità diversi per specifiche esigenze di visione industriale.
Domande frequenti:
D: Qual è la precisione tipica delle misurazioni eseguite dall'HIKROBOT CT-SCB0139?
R: L'accuratezza della misurazione dipende fortemente da fattori specifici dell'applicazione come la selezione dell'obiettivo, la distanza di lavoro e la chiarezza delle caratteristiche, ma il sistema è progettato per una precisione sub-pixel in condizioni ottimali.
D: Quanto funziona il CT-SCB0139 in ambienti industriali difficili con polvere o umidità?
R: Con la sua classificazione IP67, il CT-SCB0139 offre un'eccellente protezione contro l'ingresso di polvere e può resistere all'immersione in acqua fino a 1 metro per 30 minuti se correttamente installato con cavi sigillati e cappucci della lente.
D: Il CT-SCB0139 può integrarsi con i sistemi PLC esistenti dei principali produttori?
R: Sì, il CT-SCB0139 supporta un'ampia gamma di protocolli di comunicazione tra cui PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS e Keyence KV, garantendo un'ampia compatibilità con vari sistemi PLC.
D: Quali sono i vantaggi dell'utilizzo delle capacità di deep learning del CT-SCB0139 rispetto agli strumenti di visione tradizionali?
R: Il modulo di deep learning eccelle in compiti complessi come classificare difetti diversi, identificare oggetti con alta variabilità o rilevare anomalie difficili da definire con strumenti tradizionali basati su regole, offrendo una maggiore flessibilità e adattabilità alle esigenze di ispezione in evoluzione.
D: Il CT-SCB0139 è adatto per linee di produzione ad alta velocità?
R: Con una velocità massima di fotogrammi di 40 fps e un sensore di otturatore globale, il CT-SCB0139 è ben adatto per molte applicazioni di ispezione ad alta velocità, anche se la velocità di ispezione effettiva dipenderà anche dalla complessità del compito di ispezione e dal tempo di elaborazione.
D: Quali tipi di illuminazione possono essere utilizzati con il CT-SCB0139?
R: Il sensore viene fornito di serie con illuminazione a luce bianca concentrata. L'illuminazione rossa, blu o infrarossa opzionale può essere acquistata separatamente per ottimizzare l'acquisizione dell'immagine per specifici materiali o tipi di difetti.
D: Ci sono limitazioni alle condizioni di funzionamento ambientali del CT-SCB0139?
R: Il dispositivo ha un intervallo di temperatura di funzionamento specificato da 0 ° C a 50 ° C e deve essere protetto dalla condensazione con livelli di umidità tra il 20% e il 95% RH. Il funzionamento al di fuori di questi parametri può influenzare le prestazioni o la longevità.
D: Come si confronta il CT-SCB0139 con modelli come il MV-SC3150X-08CM-CT in termini di risoluzione o caratteristiche?
R: Mentre entrambi sono soluzioni di visione capaci, il CT-SCB0139 offre una risoluzione di 5 MP, mentre modelli come il MV-SC3150X-08CM-CT potrebbero offrire risoluzioni diverse o caratteristiche di sensore adattate a specifiche esigenze di imaging, come ad esempio velocità di fotogrammi più elevate o tecnologie di sensori diverse.
D: Il CT-SCB0139 può essere utilizzato per attività di misurazione 3D?
R: Il CT-SCB0139 è principalmente un sensore di visione 2D. Per le applicazioni 3D, altri prodotti specializzati HIKROBOT progettati per la visione 3D sarebbero più adatti.
D: Qual è la durata di vita o l'affidabilità prevista del CT-SCB0139 in funzionamento continuo?
R: I prodotti HIKROBOT sono progettati per la durata industriale. Mentre le cifre specifiche della durata di vita possono variare in base alle condizioni di funzionamento, la costruzione robusta e i componenti di alta qualità del CT-SCB0139 sono progettati per un funzionamento affidabile e a lungo termine in ambienti di produzione.
