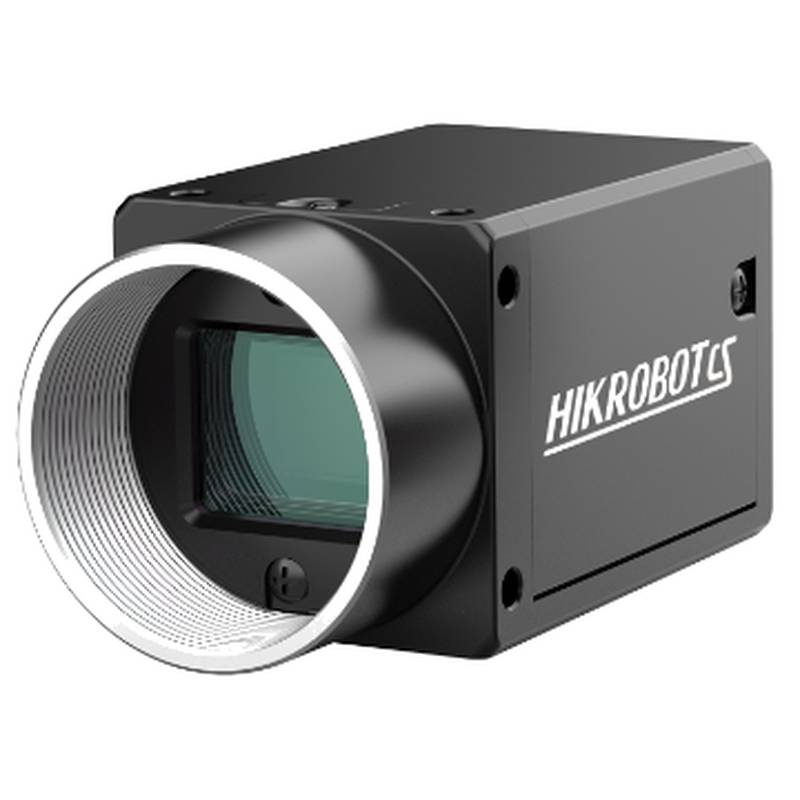

La HIKROBOT MV-CH123-10GM è una telecamera GigE Vision ad alta risoluzione progettata per applicazioni industriali esigenti che richiedono una cattura eccezionale dei dettagli e una trasmissione dati affidabile. Questa telecamera monocromatica utilizza un sensore Sony IMX545 per raggiungere la sua impressionante risoluzione di 12 megapixel, consentendo compiti di ispezione, misurazione e guida precisi in ambienti di produzione automatizzati. Essendo una telecamera GigE Vision, sfrutta l'infrastruttura Ethernet standard per una connettività robusta e flessibile, supportando acquisizione e controllo delle immagini ad alta velocità su lunghe distanze senza la necessità di schede di acquisizione dedicate. L'implementazione dello standard GigE Vision garantisce l'interoperabilità e semplifica l'integrazione del sistema con vari componenti software e hardware di visione artificiale. Per i processi industriali critici, minimizzare i tempi di inattività e garantire prestazioni costanti è fondamentale, rendendo le telecamere come la MV-CH123-10GM essenziali per mantenere l'efficienza operativa e la qualità del prodotto.
Posizionamento Tipo e Categoria Prodotto
La HIKROBOT MV-CH123-10GM è classificata come una telecamera GigE Vision monocromatica ad alta risoluzione, a scansione d'area. Rientra nella categoria più ampia delle telecamere industriali per la visione artificiale, specificamente progettate per applicazioni che richiedono un'acquisizione dettagliata delle immagini. Le telecamere GigE Vision, come definite dallo standard A3, utilizzano la tecnologia Ethernet per trasmettere dati immagine e segnali di controllo della telecamera, offrendo vantaggi in termini di cablaggio flessibile, trasmissione a lunga distanza (fino a 100 metri senza ripetitore secondo la scheda tecnica del produttore) e capacità di rete multi-telecamera. A differenza delle telecamere che richiedono schede di acquisizione dedicate, le telecamere GigE Vision possono interfacciarsi direttamente con la scheda Ethernet di un computer, semplificando la configurazione del sistema e riducendo i costi. La designazione "alta risoluzione", che si riferisce tipicamente a telecamere con 5 megapixel o più, garantisce la cattura di dettagli intricati cruciali per attività come il rilevamento preciso dei difetti e misurazioni accurate. L'uscita monocromatica di questo modello specifico è spesso preferita in ambienti industriali per la sua maggiore sensibilità e ridotto rumore rispetto alle telecamere a colori, migliorando ulteriormente la sua idoneità per analisi dettagliate.
Specifiche Tecniche
Modello Sensore: Sony IMX545
Tipo Sensore: CMOS, Global Shutter
Risoluzione: 4096 × 3000 pixel
Dimensione Pixel: 2,74 µm × 2,74 µm
Frequenza Fotogrammi: 9,6 fps @ 4096 × 3000 (secondo la scheda tecnica del produttore)
Interfaccia: GigE Vision
Attacco Obiettivo: Attacco C
Tempo di Esposizione: 3 μs ~ 10 sec
Consumo Energetico (Tipico @12V CC): 3,0 W / 2,9 W
Temperatura Operativa: 0–50 °C
Dimensioni: 29 mm × 29 mm × 30 mm
Peso: Circa 80 g
Punti di Forza Tecnici
La MV-CH123-10GM è dotata di una risoluzione di 4096 × 3000, che si traduce nella cattura di immagini con oltre 12 milioni di pixel. Questo elevato numero di pixel è fondamentale per le applicazioni di visione artificiale in cui sono essenziali il rilevamento di difetti minuscoli e misurazioni precise. Il meccanismo global shutter del sensore Sony IMX545 garantisce che l'intera immagine venga catturata simultaneamente, eliminando sfocature di movimento e distorsioni, il che è fondamentale quando si riprendono oggetti in rapido movimento o in ambienti industriali dinamici. Questa scelta progettuale contribuisce direttamente a migliorare l'accuratezza e l'affidabilità in compiti come l'ispezione di qualità e la guida robotica.
L'interfaccia GigE Vision fornisce un protocollo di comunicazione robusto e standardizzato su Ethernet, consentendo la trasmissione dati fino a 100 metri senza ripetitore. Questa portata estesa e la dipendenza dall'infrastruttura Ethernet comune semplificano la progettazione del sistema e riducono i costi di installazione, specialmente in grandi stabilimenti industriali. Inoltre, lo standard GigE Vision garantisce l'interoperabilità tra componenti di diversi produttori, riducendo i rischi di integrazione del sistema e facilitando la manutenzione. Il basso consumo energetico tipico della telecamera di 3,0 W contribuisce inoltre all'efficienza energetica nei sistemi automatizzati.
Scenari Applicativi
Guida Precisione Assemblaggio: La risoluzione di 4096 × 3000 della telecamera fornisce il dettaglio necessario per guidare con precisione i bracci robotici per il posizionamento dei componenti, riducendo al minimo gli errori e aumentando la produttività nella produzione ad alto volume. La sua tecnologia global shutter garantisce un'immagine chiara delle parti in movimento, riducendo i tempi ciclo e migliorando la precisione dell'assemblaggio. Questa maggiore precisione riduce significativamente le istanze di difetti di prodotto e rilavorazioni, prolungando così la durata di servizio dei beni fabbricati. Metrologia e Ispezione ad Alta Precisione: Con una dimensione dei pixel di 2,74 µm × 2,74 µm, la MV-CH123-10GM è in grado di distinguere caratteristiche molto piccole per compiti di metrologia e ispezione dettagliata. Ciò consente il rilevamento di imperfezioni microscopiche su superfici o all'interno di componenti che verrebbero perse da telecamere a risoluzione inferiore. Le capacità di imaging dettagliato contribuiscono a mantenere rigorosi standard di controllo qualità e a ridurre le richieste di garanzia. Lettura Codici e OCR in Ambienti Complessi: L'alta risoluzione e l'uscita monocromatica della telecamera consentono la lettura affidabile di codici 1D/2D difficili e il riconoscimento ottico dei caratteri (OCR) anche in condizioni di illuminazione variabili o su superfici strutturate. Ciò garantisce un tracciamento accurato delle parti e dei materiali durante l'intero processo di produzione. La maggiore accuratezza della cattura dati per la tracciabilità e la gestione dell'inventario contribuisce direttamente all'ottimizzazione delle operazioni della catena di approvvigionamento. Ispezione Alimenti e Farmaceutici: Nei settori in cui l'igiene e il controllo qualità preciso sono fondamentali, la capacità della telecamera di rilevare sottili contaminazioni, difetti o oggetti estranei ad alta velocità è inestimabile. L'imaging chiaro facilita la conformità a rigorosi standard normativi. Il rilevamento costante di anomalie minute nei prodotti garantisce l'adesione alle norme di sicurezza e aumenta la fiducia dei consumatori.
Raccomandazioni di Selezione
Adatta per: Applicazioni che richiedono elevati dettagli e precisione, come ispezione PCB, analisi difetti superficiali o misurazione di parti complesse. La risoluzione 4096 × 3000 e la dimensione dei pixel di 2,74 µm sono ben adatte per identificare caratteristiche inferiori a 10 µm, se abbinate all'ottica appropriata. La sua interfaccia GigE Vision è ideale per sistemi che necessitano di trasferimento dati robusto e a lunga distanza e integrazione con l'infrastruttura Ethernet esistente. Non adatta per: Applicazioni che richiedono frequenze di fotogrammi estremamente elevate superiori a 9,6 fps a piena risoluzione, o ambienti con fluttuazioni di temperatura estreme al di fuori dell'intervallo operativo 0-50 °C. L'uscita monocromatica la rende inoltre inadatta per applicazioni in cui le informazioni a colori sono fondamentali per l'identificazione o l'ispezione.
Questo modello, il MV-CH123-10GM, fa parte della serie CH di Hikrobot, che include anche opzioni di interfaccia USB3.0, 10GigE, Camera Link e CoaXPress. Per applicazioni che privilegiano una maggiore larghezza di banda e frequenze di fotogrammi rispetto a GigE, modelli con interfacce 10GigE o Camera Link della stessa serie CH potrebbero essere più appropriati, offrendo un throughput dati significativamente più veloce.
FAQ
1. Qual è la risoluzione effettiva massima della telecamera HIKROBOT MV-CH123-10GM?
La risoluzione effettiva massima della HIKROBOT MV-CH123-10GM è di 4096×3000 pixel, fornendo un totale di oltre 12,3 megapixel secondo la scheda tecnica del sensore CMOS Sony IMX545. Questa alta risoluzione consente la cattura di dettagli estremamente fini cruciali per attività di ispezione industriale come la verifica delle giunzioni di saldatura PCB, il rilevamento di difetti superficiali su wafer e la misurazione dimensionale di precisione fino a 0,05 mm a un campo visivo di 200 mm. Il meccanismo global shutter del sensore garantisce inoltre la chiarezza dell'immagine eliminando artefatti di movimento durante la cattura di oggetti in rapido movimento sulle linee di produzione. Per applicazioni che richiedono ancora più pixel, esplorare altri modelli all'interno della serie CH di Hikrobot come le varianti da 25 MP può essere vantaggioso, sebbene tipicamente a frame rate ridotti. Il nostro team tecnico può assistere nel confronto delle opzioni di risoluzione in base ai tuoi specifici requisiti di ispezione.
2. La HIKROBOT MV-CH123-10GM può essere utilizzata con obiettivi di produttori diversi da Hikrobot?
Sì, la telecamera HIKROBOT MV-CH123-10GM è dotata di un attacco obiettivo standard C-mount (specifica filettatura da 1 pollice, 32 TPI), rendendola compatibile con una vasta gamma di obiettivi C-mount di produttori tra cui Fujinon, Kowa, Navitar e Schneider. La risoluzione 4096×3000 della telecamera con pixel da 2,74µm×2,74µm richiede un obiettivo di alta qualità in grado di risolvere almeno 160 lp/mm al centro per ottenere una qualità d'immagine ottimale: la maggior parte degli obiettivi standard da 5 MP è insufficiente per questa densità di pixel. Quando si seleziona un obiettivo, considerare la sua capacità di risoluzione (si raccomandano 10 MP o superiori) e assicurarsi che supporti lo standard C-mount con la corretta distanza focale posteriore per le dimensioni del sensore della MV-CH123-10GM. Offriamo una guida alla selezione degli obiettivi per aiutarti ad abbinare l'ottica appropriata alle tue specifiche esigenze di campo visivo e distanza di lavoro.
3. Qual è il tempo di consegna tipico per la HIKROBOT MV-CH123-10GM?
Il tempo di consegna standard per la MV-CH123-10GM è tipicamente di 3-7 giorni lavorativi dopo la conferma dell'ordine, poiché questo modello della serie CH è regolarmente in magazzino nella nostra rete di distribuzione regionale. Per ordini superiori a 20 unità o che richiedono configurazioni personalizzate, il tempo di consegna si estende a circa 2-3 settimane per consentire la configurazione della fabbrica, la calibrazione e le procedure di verifica della qualità. Beijing Zhongping Technology mantiene l'inventario per questo popolare modello GigE da 12 MP per supportare i programmi di produzione dei clienti senza lunghi tempi di attesa di produzione. Per esigenze di consegna urgenti, raccomandiamo di contattare il nostro team logistico con la scadenza del tuo progetto per confermare la disponibilità di magazzino in tempo reale e potenziali opzioni di spedizione accelerata al momento dell'ordine.
4. In che modo l'interfaccia GigE Vision della MV-CH123-10GM facilita la trasmissione dati a lunga distanza?
L'interfaccia GigE Vision consente la trasmissione dati su cavi Ethernet standard per distanze fino a 100 metri senza ripetitore, rendendola significativamente più flessibile di USB 3.0 (tipicamente limitato a 3-5 metri) o Camera Link (limitato a 10-15 metri) per implementazioni di fabbrica su larga scala. Questa capacità a lunga distanza è facilitata dal protocollo GigE Vision, che impacchetta in modo efficiente i dati immagine per la trasmissione su reti Ethernet utilizzando pacchetti TCP/IP e UDP/IP standard. L'interfaccia GigE della MV-CH123-10GM supporta anche il Precision Time Protocol (PTP/IEEE 1588) per la sincronizzazione multi-telecamera, garantendo una comunicazione affidabile anche in grandi impianti industriali con telecamere distribuite su ampi pavimenti di produzione. Per applicazioni che richiedono distanze superiori a 100 metri, si consiglia l'uso di estensori GigE o convertitori in fibra ottica per mantenere l'integrità del segnale.
5. Quali sono i limiti ambientali per il funzionamento della HIKROBOT MV-CH123-10GM?
La telecamera HIKROBOT MV-CH123-10GM è progettata per operare in un intervallo di temperatura ambiente da 0°C a 50°C, con capacità di stoccaggio da -30°C a 70°C quando non alimentata. Questa specifica di temperatura operativa è tipica per le telecamere industriali di questa classe ed è adatta per la maggior parte degli ambienti di fabbrica, comprese le cleanroom e i reparti di produzione generali. Per installazioni in ambienti che si avvicinano al limite superiore di 50°C, si consiglia di garantire un flusso d'aria adeguato attorno all'alloggiamento della telecamera (almeno 10 mm di spazio libero su tutti i lati) per prevenire surriscaldamenti localizzati che potrebbero influire sulle prestazioni del sensore o sulla qualità dell'immagine. Per applicazioni che richiedono il funzionamento al di sotto di 0°C o al di sopra di 50°C, considerare telecamere alternative con specifiche di temperatura estese o controlli ambientali appropriati come camicie di raffreddamento o custodie riscaldate.
6. La HIKROBOT MV-CH123-10GM è adatta per applicazioni che richiedono informazioni a colori?
No, la HIKROBOT MV-CH123-10GM è una telecamera monocromatica e quindi non è adatta per applicazioni in cui le informazioni a colori sono essenziali per l'identificazione, la selezione o compiti di ispezione. Il suo punto di forza risiede nella cattura di immagini ad alto contrasto e dettagliate con un eccellente rapporto segnale-rumore, rendendola ideale per compiti come misurazioni dimensionali, rilevamento di difetti superficiali, lettura di codici a barre e localizzazione dei bordi in cui la distinzione delle variazioni di scala di grigi è fondamentale. Per compiti dipendenti dal colore come la verifica di etichette a colori, la selezione di componenti RGB o l'ispezione di qualità alimentare, si raccomanda la variante a colori di questo modello di telecamera (MV-CH123-10GC) o altri modelli di telecamere a colori Hikrobot. Il nostro team tecnico può aiutare a valutare se monocromatica o a colori sia la scelta ottimale per i tuoi specifici requisiti applicativi.
7. Quale software è compatibile con la HIKROBOT MV-CH123-10GM per l'acquisizione e l'elaborazione delle immagini?
La HIKROBOT MV-CH123-10GM è compatibile con software di visione artificiale che aderiscono al protocollo GigE Vision e allo standard GenICam, garantendo l'interoperabilità con una vasta gamma di strumenti e librerie di sviluppo di visione di terze parti. La telecamera è stata verificata per la compatibilità con il software MVS di Hikrobot, nonché con le principali librerie di visione tra cui Halcon, VisionPro, OpenCV, Matrox MIL e Cognex VisionPro, senza richiedere driver proprietari. Questa standardizzazione garantisce che tutti i parametri della telecamera, inclusi tempo di esposizione, guadagno, modalità trigger e impostazioni ROI, siano accessibili tramite nodi GenICam standardizzati su diverse piattaforme software. Per il supporto all'integrazione personalizzata, il nostro team tecnico può fornire codice di esempio e file di configurazione per accelerare il tuo sviluppo software e l'implementazione del sistema.
8. Qual è il consumo energetico tipico della HIKROBOT MV-CH123-10GM?
Il consumo energetico tipico della HIKROBOT MV-CH123-10GM è di circa 3,0 W a 12V CC, contribuendo all'efficienza energetica nei sistemi di visione artificiale e riducendo la generazione di calore all'interno dell'alloggiamento della telecamera durante il funzionamento continuo. La telecamera può essere alimentata tramite un ingresso CC da 12V attraverso il suo connettore Hirose a 6 pin o tramite Power over Ethernet (PoE, conforme IEEE 802.3af) se supportato dalla configurazione dell'interfaccia GigE, semplificando l'installazione riducendo la necessità di cavi di alimentazione separati. Il basso assorbimento di potenza rende anche la MV-CH123-10GM adatta per sistemi di ispezione alimentati a batteria o mobili in cui l'efficienza energetica è una considerazione critica. Per le installazioni PoE, assicurarsi che lo switch di rete o l'iniettore fornisca un budget di potenza sufficiente (almeno 15,4 W per porta) per supportare l'assorbimento di 3,0 W della telecamera insieme a eventuali periferiche aggiuntive.
9. Come posso garantire una qualità dell'immagine e una risoluzione ottimali quando si utilizza la HIKROBOT MV-CH123-10GM?
Per ottenere una qualità dell'immagine e una risoluzione ottimali con la MV-CH123-10GM, è fondamentale abbinare la telecamera a un obiettivo di alta qualità che corrisponda alla sua risoluzione di 12,3 MP (4096×3000 pixel) e all'interfaccia C-mount. La dimensione dei pixel di 2,74µm×2,74µm richiede un obiettivo con sufficiente potere risolvente ottico (raccomandato almeno 160 lp/mm al centro) per sfruttare appieno le capacità del sensore. Inoltre, un'illuminazione adeguata è essenziale; si consiglia di utilizzare illuminazione a LED diffusa o strutturata che fornisca un'illuminazione uniforme su tutto il campo visivo senza creare punti luminosi o ombre che potrebbero degradare il contrasto dell'immagine. Per applicazioni sensibili alle vibrazioni, assicurarsi che la telecamera sia montata saldamente utilizzando i fori di montaggio forniti (filettature M3) per prevenire micro-vibrazioni che potrebbero sfocare i dettagli a livello di pixel di 2,74µm. Il nostro team tecnico offre supporto alla configurazione specifica dell'applicazione, inclusa l'ottimizzazione del tempo di esposizione e la regolazione del guadagno, per aiutarti a ottenere la migliore qualità d'immagine possibile per le tue specifiche attività di ispezione.
10. Quali garanzie e supporto post-vendita sono disponibili per la HIKROBOT MV-CH123-10GM?
Beijing Zhongping Technology fornisce una garanzia del produttore di 24 mesi per la MV-CH123-10GM che copre difetti di materiali e manodopera in condizioni operative normali, a partire dalla data di installazione o 30 mesi dalla data di spedizione, a seconda di quale evento si verifichi per primo, secondo la politica standard di Hikrobot per le telecamere a scansione d'area della serie CH. La garanzia copre difetti del sensore, guasti ai componenti elettronici e problemi meccanici derivanti da difetti di fabbricazione, ma esclude danni da alimentazione impropria, scarica elettrostatica, impatto fisico o esposizione a condizioni al di fuori delle specifiche nominali della telecamera. Per richieste di garanzia, elaborazione RMA o supporto tecnico, contattare il nostro team di supporto con il numero dell'ordine di acquisto e la data di installazione: gestiamo l'intero processo di restituzione, inclusi il coordinamento delle spedizioni e l'organizzazione della sostituzione. Sono disponibili opzioni di garanzia estesa: contattaci per i termini di copertura e i prezzi.
