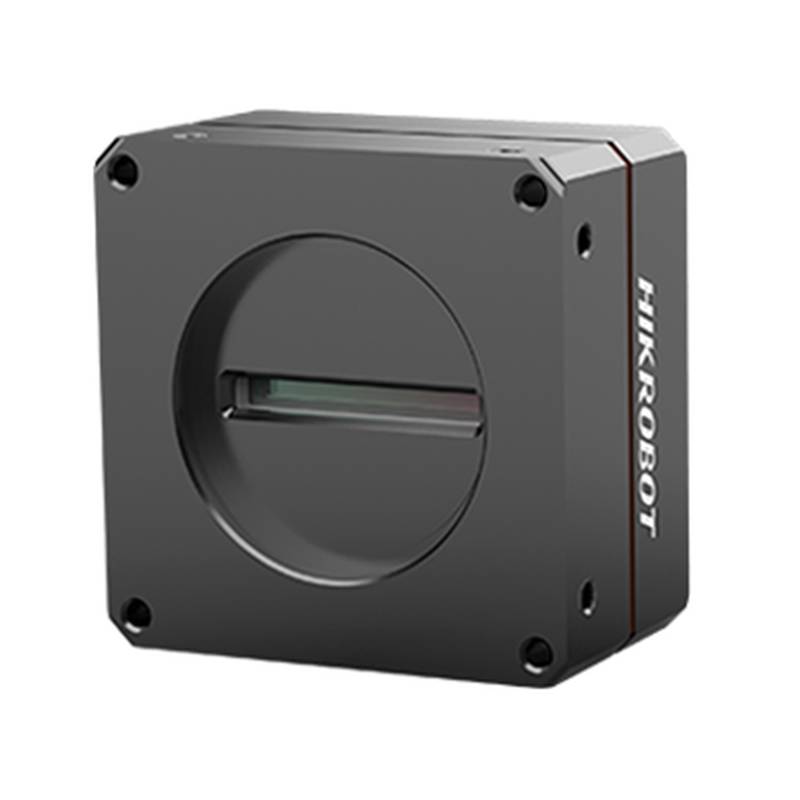

La HIKROBOT MV-CL042-91CM è una telecamera industriale line scan monocromatica ad alta risoluzione progettata per applicazioni esigenti di visione artificiale. La sua risoluzione 4k e le funzionalità avanzate consentono ispezioni, misurazioni e posizionamenti precisi nelle linee di produzione automatizzate. Questa telecamera industriale line scan è fondamentale per attività che richiedono immagini dettagliate e rapida acquisizione dati, rispondendo alla necessità di un'affidabile identificazione dei componenti e controllo qualità nella produzione moderna.
Posizionamento del Tipo e Categoria di Prodotto
La HIKROBOT MV-CL042-91CM è specificamente classificata come una telecamera industriale line scan monocromatica ad alta risoluzione. A differenza delle telecamere area scan che acquisiscono un'immagine 2D in una volta sola, le telecamere line scan acquisiscono una singola linea di un'immagine alla volta e costruiscono un'immagine completa mentre l'oggetto si muove. Questo le rende ideali per ispezionare oggetti in movimento continuo o per applicazioni in cui è richiesta una risoluzione molto alta in una dimensione. La MV-CL042-91CM, con la sua risoluzione 4K, offre dettagli eccezionali nella linea di scansione, rendendola adatta per ispezionare caratteristiche fini o per applicazioni ad alta velocità in cui un ampio campo visivo non è la preoccupazione principale. La sua designazione come telecamera "industriale" indica il suo design robusto, costruito per resistere ad ambienti di produzione difficili, e la sua compatibilità con protocolli di comunicazione industriali come Camera Link per un trasferimento dati affidabile e ad alta velocità.
Specifiche Tecniche
Risoluzione: 4096 × 2
Tipo di Sensore: CMOS
Dimensione Pixel: 7 μm
Frequenza Massima di Linea: 100 kHz (Mono 8)
Modalità di Configurazione: Base, Media, Completa, 80 bit
Geometria Tap: 1X, 1X2, 1X4, 1X8, 1X10
Numero Tap: 1 Tap, 2 Taps, 4 Taps, 8 Taps, 10 Taps
Clock Pixel: 40 MHz, 60 MHz, 70 MHz, 85 MHz
Gamma Dinamica: 65,6 dB
SNR: 40 dB
Guadagno: Supporta 1,0x, 1,4x, 1,6x, 2,4x, 3,2x
Tempo di Esposizione: da 5 μs a 10 ms
Modalità di Esposizione: Modalità di esposizione Off/Once/Continua; supporta esposizione a tempo fisso, esposizione a larghezza di trigger
Formato Pixel: Mono 8
Binning: Supporta 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Interfaccia Dati: Camera Link (connettore SDR); interfaccia USB per aggiornamenti firmware
Alimentazione: 12 VDC - 24 VDC
Consumo Energetico: Tip. 5,5 W a 12 VDC
Temperatura Operativa: da -20°C a 55°C
Attacco Obiettivo: M42*1, lunghezza focale posteriore ottica: 12 mm (0,5 pollici)
Punti Salienti Tecnici
Valore di Progettazione Strutturale o Elettrica
La MV-CL042-91CM presenta un design compatto e opzioni di installazione flessibili, che la rendono adattabile a vari ambienti industriali. Il suo attacco obiettivo M42*1 con una lunghezza focale posteriore ottica di 12 mm (0,5 pollici) consente la compatibilità con una gamma di obiettivi F-mount, C-mount e altri tipi di obiettivi tramite adattatori, offrendo flessibilità ottica. L'interfaccia Camera Link garantisce un trasferimento dati affidabile e ad alta velocità, fondamentale per gli ambienti industriali in cui l'integrità dei dati e la bassa latenza sono fondamentali. Inoltre, la telecamera supporta cablaggi I/O bidirezionali per impostazioni di ingresso e uscita flessibili, migliorando ulteriormente le sue capacità di integrazione nei sistemi automatizzati.
Valore di Prestazioni e Affidabilità
Questa telecamera vanta una frequenza di linea massima di 100 kHz in modalità Mono 8, consentendo un'acquisizione di immagini ad alta velocità cruciale per l'ispezione di oggetti in rapido movimento o processi. La dimensione del pixel di 7 μm contribuisce alla sua capacità di catturare dettagli fini, mentre la gamma dinamica di 65,6 dB e l'SNR di 40 dB garantiscono una buona qualità dell'immagine anche in condizioni di illuminazione difficili. Inoltre, la telecamera opera in un ampio intervallo di temperatura da -20°C a 55°C, indicando il suo robusto design per prestazioni affidabili negli ambienti industriali tipici.
Scenari Applicativi Ispezione Web ad Alta Velocità: La frequenza di linea massima di 100 kHz della telecamera consente l'ispezione di materiali in movimento ad alta velocità, come carta, tessuti o film, per rilevare difetti in tempo reale. Ciò garantisce un controllo qualità costante per i processi di produzione continui, riducendo gli sprechi e migliorando l'efficienza. Verifica di Stampa e Imballaggio: Con la sua risoluzione 4K e le precise capacità di imaging, la MV-CL042-91CM è ideale per verificare la qualità di stampa sugli imballaggi, rilevando imperfezioni sottili, disallineamenti o elementi mancanti. Questa applicazione garantisce l'integrità del marchio e la conformità agli standard di imballaggio, riducendo al minimo costosi richiami. Ispezione di Produzione Elettronica: Nella produzione di circuiti stampati (PCB) o altri componenti elettronici, l'alta risoluzione della telecamera consente il rilevamento di difetti minuscoli, come la qualità dei giunti di saldatura, il posizionamento dei componenti e le anomalie superficiali. Ciò porta a rese più elevate e dispositivi elettronici più affidabili. Controllo Qualità Automatizzato: La telecamera può essere integrata in sistemi di controllo qualità automatizzati per vari processi di produzione, eseguendo misurazioni e ispezioni precise delle parti prodotte. La sua capacità di catturare immagini dettagliate contribuisce a migliorare la qualità del prodotto e a ridurre gli sforzi di ispezione manuale.
Raccomandazioni di Selezione
Scenario Adatto: La HIKROBOT MV-CL042-91CM è altamente adatta per applicazioni che richiedono una risoluzione molto elevata lungo la linea di scansione, come l'ispezione dettagliata della superficie, la misurazione precisa di piccole caratteristiche o la lettura di codici su oggetti in movimento dove la chiarezza è fondamentale. La sua risoluzione 4K e la frequenza di linea massima di 100 kHz la rendono ideale per ispezionare articoli in movimento fino a circa 700 mm/s (supponendo una tipica larghezza di scansione di 70 mm e una frequenza di linea di 100 kHz). Scenario Non Adatto: Questa telecamera è meno adatta per applicazioni che richiedono campi visivi estremamente ampi in una singola acquisizione o per l'ispezione di oggetti stazionari in cui una telecamera area scan potrebbe essere più efficiente. Ad esempio, non sarebbe la scelta ottimale per catturare una vista aerea completa di un grande assemblaggio su un nastro trasportatore statico a causa della sua natura line scan.
Confronto con Modelli Correlati: Per applicazioni che richiedono frequenze di linea ancora più elevate per oggetti in movimento più veloci, la MV-CL042-91CM-V2 offre una frequenza di linea massima di 195 kHz, rappresentando un percorso di aggiornamento per attività critiche per la velocità.
FAQ
1. Qual è la frequenza massima di linea della HIKROBOT MV-CL042-91CM in una configurazione standard?
La frequenza massima di linea per la MV-CL042-91CM in modalità Mono 8 è di 100 kHz, consentendo l'imaging continuo a velocità del nastro trasportatore fino a 10 m/s con 4096 pixel per linea a 7 μm di dimensione pixel. Questa alta frequenza di linea minimizza il motion blur e garantisce che anche difetti o microcaratteristiche in rapido movimento su bobine, fogli o superfici cilindriche continue vengano rilevati in modo affidabile. Per applicazioni che richiedono frequenze di linea ancora più elevate, il modello MV-CL042-91CM-V2 offre fino a 195 kHz in modalità Mono 8. Il nostro team tecnico può aiutarti a determinare quale variante soddisfa i tuoi specifici requisiti di velocità del nastro trasportatore e risoluzione.
2. Questa telecamera industriale line scan può essere utilizzata con sistemi non HIKROBOT?
Sì, la MV-CL042-91CM è pienamente compatibile con lo standard GenICam e lo standard di interfaccia Camera Link, garantendo l'interoperabilità con un'ampia gamma di software di visione artificiale di terze parti e frame grabber di produttori come Euresys, Imperx e Matrox. Tutti i parametri della telecamera, inclusi frequenza di linea, tempo di esposizione, guadagno e modalità trigger, sono accessibili tramite nodi GenICam standardizzati su diverse piattaforme software senza richiedere driver proprietari. Per supporto all'integrazione personalizzata, il nostro team può fornire file di configurazione e codice di esempio per accelerare l'integrazione con la tua infrastruttura di visione esistente.
3. Quali sono le condizioni operative ambientali per questa telecamera line scan 4K?
La MV-CL042-91CM è classificata per un intervallo di temperatura operativa da -20°C a 55°C, con capacità di stoccaggio da -30°C a 70°C quando non alimentata. Questa ampia tolleranza alla temperatura la rende adatta per ambienti industriali esigenti come acciaierie, impianti di lavorazione del legno e hub logistici esterni dove le fluttuazioni di temperatura sono comuni. L'alloggiamento robusto della telecamera fornisce protezione contro urti e vibrazioni durante il funzionamento. Per installazioni che si avvicinano al limite superiore di 55°C, si consiglia di garantire un flusso d'aria adeguato intorno all'alloggiamento della telecamera per prevenire il surriscaldamento localizzato. Per applicazioni che richiedono funzionamento al di sotto di -20°C, consultare il nostro team tecnico per raccomandazioni specifiche sull'adattamento ambientale.
4. In che modo la dimensione del pixel di 7 μm influisce sulla qualità dell'immagine per le attività di ispezione?
La dimensione del pixel di 7 μm x 7 μm della MV-CL042-91CM è la chiave per ottenere sia un'alta frequenza di linea (100 kHz) che un'alta risoluzione (4096 pixel per linea) in un'unica architettura sensoriale, un equilibrio spesso non raggiungibile in progetti con pixel più piccoli con sensibilità comparabile. Rispetto a pixel più piccoli (ad esempio, 5 μm o 3,45 μm), il fotodiodo da 7 μm fornisce una maggiore cattura di fotoni, offrendo una gamma dinamica più elevata e un migliore rapporto segnale-rumore in tempi di esposizione brevi. Ciò significa che la telecamera mantiene la qualità dell'immagine anche a tempi di esposizione molto brevi, il che riduce direttamente i falsi positivi nel rilevamento dei difetti e supporta la misurazione accurata di caratteristiche fini su oggetti in movimento. Tuttavia, il pixel più grande significa anche che il sensore ha un campo visivo verticale più ristretto: per un'altezza tipica dell'oggetto di 200 mm, il pixel da 7 μm cattura circa 18 mm di copertura verticale rispetto ai 10 mm di un pixel da 3,45 μm alla stessa ingrandimento, rendendo questo modello più adatto per applicazioni che privilegiano la velocità rispetto alla copertura verticale.
5. Qual è il tipico tempo di consegna per la HIKROBOT MV-CL042-91CM?
Offriamo due percorsi di consegna per la MV-CL042-91CM: spedizione standard in 2-4 giorni lavorativi o logistica prioritaria che riduce il tempo di consegna totale a 2-3 giorni lavorativi a seconda della destinazione. Attraverso le nostre partnership logistiche globali con DHL e FedEx, possiamo garantire consegne a tempo definito per installazioni mission-critical. Per progetti che richiedono integrazione in linea di produzione in una data fissa, il nostro team logistico può programmare la consegna entro una specifica finestra di 24 ore per allinearla al tuo programma di implementazione.
6. Questa telecamera supporta ingressi di trigger esterni per la sincronizzazione?
Sì, la MV-CL042-91CM supporta l'esposizione a larghezza di trigger e i segnali di trigger esterni tramite l'interfaccia Camera Link e il connettore Hirose a 12 pin, consentendo una sincronizzazione precisa con encoder esterni o uscite PLC. Questa capacità di trigger è fondamentale per le applicazioni line scan, poiché consente alla telecamera di acquisire linee precisamente sincronizzate con il movimento dell'oggetto o del nastro trasportatore, garantendo che l'immagine 2D risultante mantenga un rapporto d'aspetto costante senza distorsioni geometriche. La telecamera accetta ingressi di trigger sia differenziali (RS-422) che single-ended, fornendo compatibilità con la maggior parte degli encoder industriali. Per applicazioni ad alta velocità, si consiglia di utilizzare trigger differenziali per ridurre al minimo il jitter e garantire un'accuratezza di posizionamento linea-linea costante.
7. Qual è il periodo di garanzia per la HIKROBOT MV-CL042-91CM?
Beijing Zhongping Technology fornisce una garanzia del produttore di 24 mesi per la MV-CL042-91CM che copre difetti di materiali e manodopera in condizioni operative normali, a partire dalla data di installazione o 30 mesi dalla data di spedizione, a seconda di quale evento si verifichi per primo. La garanzia copre difetti del sensore, guasti dei componenti elettronici e problemi meccanici derivanti da difetti di fabbricazione, ma esclude danni dovuti ad alimentazione impropria, scariche elettrostatiche, impatti fisici o esposizione a condizioni superiori alle specifiche nominali della telecamera. Per richieste di garanzia, elaborazione RMA o supporto tecnico, contattare il nostro team di supporto con il numero dell'ordine di acquisto e la data di installazione: gestiamo l'intero processo di reso, inclusi il coordinamento della spedizione e l'organizzazione della sostituzione.
8. La HIKROBOT MV-CL042-91CM può essere utilizzata per attività di ispezione a colori?
No, la MV-CL042-91CM è una telecamera monocromatica e quindi non è adatta per applicazioni in cui le informazioni sul colore sono essenziali per l'identificazione, la selezione o le attività di ispezione. Il sensore monocromatico acquisisce immagini in sfumature di grigio ed è più adatto per applicazioni quali misurazioni dimensionali, rilevamento di difetti superficiali (graffi, crepe e ammaccature), lettura di codici a barre e imaging ad alto contrasto in cui le variazioni di scala di grigi sono i principali portatori di informazioni. Per attività dipendenti dal colore come l'ispezione di etichette stampate, il rilevamento di contaminanti colorati nei prodotti alimentari o la selezione di materiali per colore, si consiglia la variante a colori (MV-CL042-91CC) o altre telecamere line scan a colori Hikrobot. Il nostro team tecnico può aiutare a valutare se monocromatico o a colori sia ottimale per la tua applicazione specifica.
9. Quali interfacce di trasferimento dati sono supportate da questo modello?
La MV-CL042-91CM utilizza principalmente l'interfaccia Camera Link Base, offrendo una larghezza di banda sostenuta fino a 255 MB/s per il trasferimento di dati di linea a 100 kHz con 4096 pixel per linea in formato Mono 8. Questa elevata larghezza di banda è essenziale per l'elaborazione dei grandi volumi di dati di linea generati nelle ispezioni di web continue, garantendo che nessuna linea venga persa durante il funzionamento. La telecamera include anche un'interfaccia USB 2.0 dedicata agli aggiornamenti firmware e alla configurazione, semplificando la manutenzione senza richiedere un dispositivo di programmazione separato. Per sistemi privi di frame grabber Camera Link, si consigliano frame grabber PCIe compatibili di Euresys, Matrox o Imperx.
10. Quale percorso di aggiornamento è disponibile se questo modello non soddisfa completamente i miei requisiti?
Se la MV-CL042-91CM non soddisfa pienamente i tuoi requisiti, Hikrobot offre un'ampia gamma di telecamere line scan della serie CL con specifiche alternative. Per frequenze di linea più elevate, la MV-CL042-91CM-V2 offre fino a 195 kHz in modalità Mono 8, fornendo quasi il doppio della velocità per applicazioni di ispezione web ad altissima velocità. Per applicazioni con un campo visivo più ampio che richiedono più di 4096 pixel per linea, la MV-CL080-91CM offre una risoluzione 8K con una frequenza di linea massima di 50 kHz. Per applicazioni che richiedono diverse opzioni di interfaccia, Hikrobot fornisce modelli line scan CoaXPress e GigE Vision all'interno dello stesso portafoglio della serie CL. Il nostro team tecnico può valutare i tuoi requisiti specifici, inclusi la velocità del nastro trasportatore, la risoluzione richiesta e il tipo di materiale, per raccomandare il modello di telecamera ottimale per la tua applicazione. Contattaci con i tuoi parametri di ispezione per una raccomandazione personalizzata.
