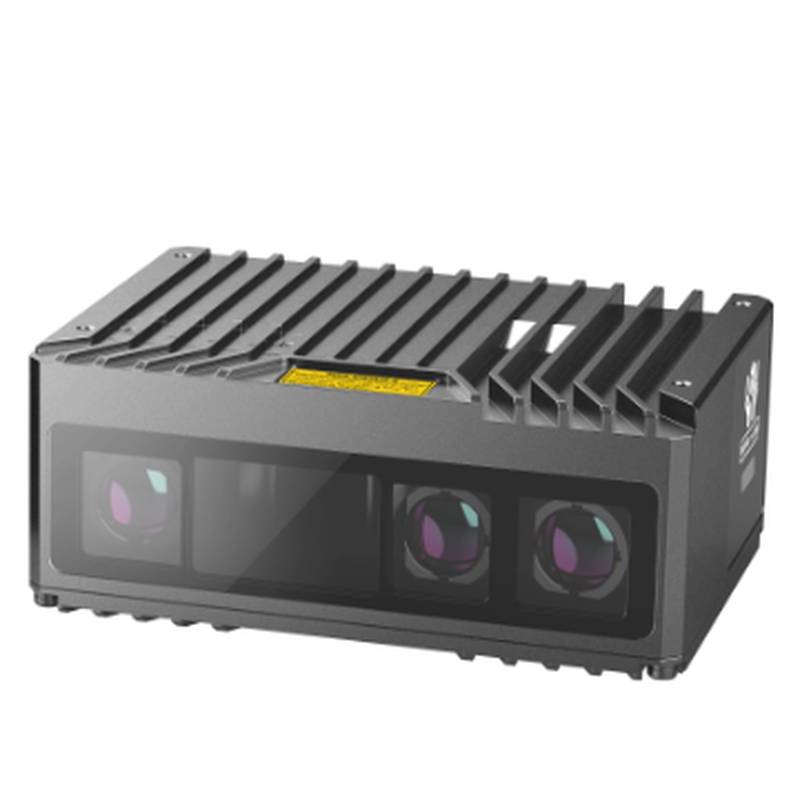

La telecamera di profondità 3D a luce strutturata HIKROBOT MV-DPS200P-02 offre un'acquisizione di nuvole di punti spaziali ad alta precisione per la metrologia industriale automatizzata. Progettata per una ricostruzione 3D rapida, questa unità elimina l'effetto mosso e risolve i colli di bottiglia nell'ispezione dell'assemblaggio ad alta velocità.
Le implementazioni di visione artificiale industriale soffrono spesso di saturazione della larghezza di banda, interferenze dell'illuminazione ambientale e perdita di fotogrammi durante la cernita in linea ad alto rendimento. Il modello MV-DPS200P-02 affronta queste sfide utilizzando un'avanzata proiezione a luce strutturata abbinata a un sensore CMOS con shutter globale ad alte prestazioni. Funzionando tramite un'interfaccia a 10GigE ad alta larghezza di banda, la telecamera trasmette in streaming mappe di profondità dense e immagini di intensità 2D contemporaneamente senza limitazioni dei dati. Questo robusto flusso di dati garantisce una trasmissione stabile su cavi lunghi, prevenendo il trabocco dei buffer in ambienti di produzione continui. Il motore di elaborazione hardware integrato accelera i calcoli della mappa di disparità, scaricando il consumo di risorse del PC host pur mantenendo un'accuratezza di misurazione sub-millimetrica su superfici a riflettività variabile.
Specifiche Tecniche
Risoluzione: 2048 x 1536 @ FOV completo
Frequenza Fotogrammi: 25,0 fps @ Risoluzione completa
Interfaccia: 10GigE con connettore RJ45
Alimentazione: 24 VDC ± 10% @ Connettore aeronautico M12 a 8 pin
Consumo Energetico: 14,5 W @ 24 VDC
Fonte Luminosa: Proiezione Laser NIR Classe 3R
Distanza di Lavoro: 400 mm - 1200 mm @ Calibrazione standard
Temperatura Operativa: 0°C - 40°C @ Ambiente
Grado di Protezione: IP65 @ Cavi bloccati M12
Dimensioni: 180 mm x 75 mm x 65 mm @ Solo corpo
Peso: 1,25 kg @ Telaio
Integrazione di Sistema e Configurazione Hardware
Il montaggio fisico della telecamera richiede il fissaggio della sua piastra di base a un telaio in estruso di alluminio rigido e smorzato contro le vibrazioni utilizzando quattro fori di montaggio filettati metrici M5. L'interfaccia meccanica garantisce stabilità spaziale, impedendo il disallineamento ottico durante i movimenti del portale ad alta accelerazione. Il collegamento elettrico viene stabilito tramite un connettore aeronautico circolare M12 a 8 pin per servizio gravoso che trasporta i segnali di alimentazione, terra e trigger. La configurazione dei pin richiede un cablaggio dedicato per ingressi e uscite digitali isolati per salvaguardare i circuiti interni da transitori di carico induttivo generati da attuatori vicini o solenoidi pneumatici.
L'installazione nel quadro elettrico richiede la stretta osservanza delle linee guida sulla compatibilità elettromagnetica. I cavi di segnale devono utilizzare configurazioni a doppino intrecciato a doppia schermatura, instradati indipendentemente dalle linee di alimentazione del motore ad alta tensione per attenuare le interferenze elettromagnetiche ad alta frequenza. Gli installatori dovrebbero incorporare morsetti meccanici antistrappo direttamente adiacenti all'alloggiamento del connettore per assorbire i cicli di tensione del cavo. La messa a terra richiede una treccia in rame stagnato a bassa impedenza che collega lo chassis della telecamera direttamente al bus di riferimento di terra della macchina, eliminando efficacemente i loop di terra e il rumore elettrico ad alta frequenza in tutta la rete.
Affidabilità e Durabilità Ambientale
L'unità è progettata per resistere a condizioni esigenti di officina industriale, con grado di protezione IP65 contro l'ingresso di particolato aerodisperso e getti di liquido a bassa pressione. Le temperature ambiente operative vanno da 0°C a 40°C, supportate da un dissipatore di calore alettato in alluminio estruso che fornisce una dissipazione termica passiva senza ventole di raffreddamento interne. I filtri ottici e il vetro del proiettore richiedono un rigoroso programma di manutenzione preventiva; gli operatori devono pulire periodicamente la finestra protettiva anteriore utilizzando un panno in microfibra di grado ottico inumidito con alcol isopropilico per rimuovere la nebbia d'olio e l'accumulo di polvere.
I protocolli di manutenzione preventiva impongono anche l'ispezione di routine delle guaine esterne dei cavi per verificare l'usura da abrasione e la verifica della coppia di serraggio dei morsetti sui blocchi di alimentazione e comunicazione. Progettata per un servizio industriale continuo, l'elettronica interna vanta un tempo medio tra i guasti calcolato superiore a 50.000 ore a temperature operative nominali e ingressi di alimentazione stabili. Questa longevità strutturale riduce al minimo i tempi di fermo non pianificati e mantiene l'integrità della calibrazione attraverso cicli di produzione su più turni.
Guida alla Selezione e Opzioni Alternative
La selezione di questa specifica telecamera di profondità 3D richiede di abbinare la distanza di lavoro dell'applicazione, i requisiti del campo visivo e la riflettività del materiale target alle caratteristiche di emissione nel vicino infrarosso del proiettore. Per le applicazioni che richiedono una risoluzione spaziale più elevata entro distanze focali più brevi, i tecnici dovrebbero valutare varianti a densità maggiore all'interno della stessa famiglia di prodotti, mentre celle di ispezione volumetrica più grandi potrebbero richiedere configurazioni ottiche grandangolari. Il calcolo della distanza ottimale tra linea di base e target garantisce che la risoluzione di profondità si allinei con le soglie di tolleranza dettate da algoritmi di guida robotica o di verifica dimensionale a valle.
In caso di vincoli imprevisti della catena di approvvigionamento o scadenze di installazione urgenti per questo specifico codice articolo, Beijing Zhongping Technology mantiene scorte di riserva locali per prevenire ritardi nei progetti. Il loro team tecnico valuta parametri ottici ed elettrici esatti per consigliare sostituti di riferimento incrociato pienamente compatibili o sostituzioni dirette 'drop-in', consentendo ai team di ingegneri di aggirare lunghi cicli di approvvigionamento OEM senza alterare gli schemi di sistema esistenti.
Domande Frequenti (FAQ)
1. Qual è lo stato attuale dell'inventario locale e il tipico tempo di consegna della spedizione per questa telecamera?
Beijing Zhongping Technology mantiene scorte pronte per la spedizione immediata, garantendo consegne rapide per ridurre al minimo i tempi di attesa della catena di approvvigionamento.
2. Quali sono i termini di garanzia e la procedura RMA per questa unità?
Il dispositivo è supportato da una garanzia completa di 12 mesi, supportata da rigorose ispezioni pre-spedizione e rapidi servizi di sostituzione tecnica locale gestiti tramite Beijing Zhongping Technology.
3. Quali sono i requisiti esatti di alimentazione e le caratteristiche di protezione elettrica?
La telecamera funziona con un ingresso regolato a 24 VDC con un margine di tolleranza del 10%, dotato di protezione interna dall'inversione di polarità e isolamento ottico sulle linee I/O digitali.
4. Quali protocolli di comunicazione e standard di cablaggio sono supportati per la trasmissione dei dati?
L'unità comunica tramite un protocollo Ethernet ad alta velocità 10GigE, che richiede cavi a doppino intrecciato schermato Categoria 6A o superiore per prevenire la perdita di pacchetti.
5. Quale livello di protezione ambientale e quali meccanismi di gestione termica sono integrati?
L'involucro raggiunge un grado di protezione IP65 contro l'ingresso e si basa su un dissipatore di calore alettato in alluminio passivo integrato per la dissipazione termica continua.
6. Quali sono le specifiche di montaggio meccanico e i limiti di tolleranza alle vibrazioni?
Il montaggio si ottiene tramite quattro fori filettati M5 sulla piastra di base rinforzata, progettata per resistere a profili di vibrazione standard dei portali industriali fino a 2,0 G.
7. Qual è la procedura di pulizia e manutenzione consigliata per il vetro ottico?
Gli operatori dovrebbero utilizzare panni in microfibra ottica privi di pelucchi e solventi per la pulizia ottica approvati per rimuovere la polvere superficiale e i film d'olio senza graffiare il vetro rivestito.
8. Come viene gestita l'integrazione software per piattaforme di visione artificiale di terze parti?
La telecamera si integra perfettamente tramite l'SDK del produttore e librerie software conformi a GenICam, supportando ambienti di visione artificiale standard e routine PLC personalizzate.
