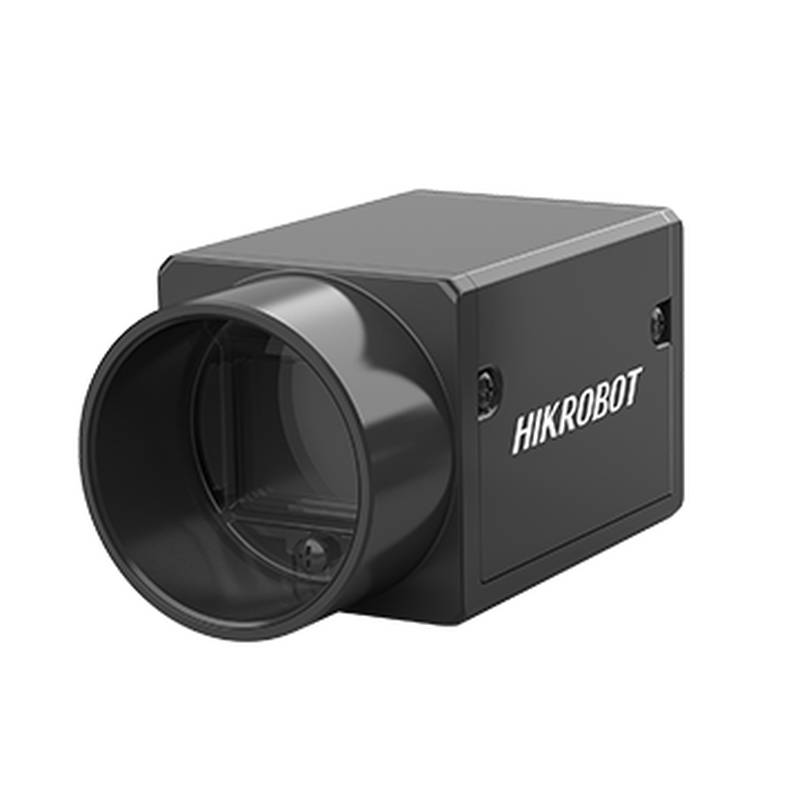

La HIKROBOT MV-CA003-20GC è una telecamera a visione GigE a colori ad alte prestazioni progettata per applicazioni di visione artificiale esigenti. Questa telecamera integra un sensore CMOS PYTHON300 da 0,3 MP con otturatore globale, che consente l'acquisizione senza distorsioni di oggetti in rapido movimento. La sua interfaccia GigE supporta distanze di trasmissione fino a 100 metri senza ripetitore, garantendo una connettività robusta in ambienti industriali. Caratterizzata da una risoluzione di 672 x 512 pixel e una frequenza fotogrammi massima di 336 fps, la MV-CA003-20GC è particolarmente adatta per applicazioni che richiedono imaging a colori rapido e preciso, come ispezione automatizzata, controllo qualità e smistamento prodotti. Il design della telecamera enfatizza affidabilità ed efficienza, rendendola un componente prezioso nei moderni sistemi di automazione industriale.
Posizionamento del tipo e della categoria di prodotto
La HIKROBOT MV-CA003-20GC rientra nella categoria delle telecamere Area Scan, specificamente una telecamera GigE Vision a colori. Questa classificazione evidenzia la sua funzionalità principale: acquisire un'area completa di dati immagine utilizzando un'interfaccia Gigabit Ethernet. A differenza delle telecamere line scan che acquisiscono una singola riga alla volta, le telecamere area scan sono progettate per catturare scene statiche o oggetti con forme distinguibili e informazioni dettagliate su due dimensioni. L'interfaccia GigE Vision fornisce un protocollo di comunicazione standardizzato e ad alta larghezza di banda, cruciale per trasmettere rapidamente e in modo affidabile file di grandi dimensioni su reti industriali. Il posizionamento di questa telecamera come "telecamera per la visione artificiale" indica il suo ruolo nei sistemi automatizzati in cui i dati visivi vengono elaborati per attività quali ispezione, guida, misurazione e identificazione, consentendo alle fabbriche di raggiungere livelli più elevati di automazione e garanzia della qualità.
Specifiche tecniche
Modello: MV-CA003-20GC
Modello sensore: PYTHON300
Tipo sensore: CMOS, Otturatore Globale
Dimensioni sensore: 1/4"
Dimensioni pixel: 4,8 μm × 4,8 μm
Risoluzione: 672 × 512
Max. Frequenza fotogrammi: 336 fps
Interfaccia dati: GigE
Mono/Colore: Colore
Tempo di esposizione: 40 μs - 10 s (secondo la scheda tecnica del produttore)
Gamma dinamica: 59 dB (secondo la scheda tecnica del produttore)
SNR: 39,9 dB (secondo la scheda tecnica del produttore)
Guadagno: 0 dB - 15 dB (secondo la scheda tecnica del produttore)
Buffer immagine: 128 MB (secondo la scheda tecnica del produttore)
Alimentazione: 12 VDC, supporta PoE (secondo la scheda tecnica del produttore)
Consumo energetico: Circa 2,6 W @ 12 VDC (secondo la scheda tecnica del produttore)
Attacco obiettivo: Attacco C (secondo la scheda tecnica del produttore)
Temperatura operativa: 0°C - 50°C (secondo la scheda tecnica del produttore)
Dimensioni: 29 mm × 29 mm × 42 mm (secondo la scheda tecnica del produttore)
I/O digitali: Connettore Hirose a 6 pin (1 ingresso optoisolato, 1 uscita optoisolata, 1 I/O bidirezionale non isolato) (secondo la scheda tecnica del produttore)
Punti salienti tecnici
Il design della MV-CA003-20GC privilegia l'acquisizione di immagini ad alta velocità e il trasferimento dati affidabile tramite la sua interfaccia GigE, in grado di raggiungere i 100 metri senza ripetitore. Questa connettività robusta è essenziale per gli ambienti industriali in cui le lunghe tratte di cavo sono comuni e l'integrità del segnale è fondamentale. La telecamera dispone inoltre di un buffer immagine integrato da 128 MB, cruciale per gestire trasmissioni e ritrasmissioni in burst, garantendo che nessun dato venga perso durante le sequenze di acquisizione ad alta velocità.
L'utilizzo di un sensore CMOS PYTHON300 da 1/4" con otturatore globale è un fattore chiave per le prestazioni. Questa tecnologia di otturatore globale garantisce che tutti i pixel siano esposti contemporaneamente, eliminando efficacemente artefatti di movimento come distorsioni di inclinazione e rolling shutter, il che è fondamentale quando si acquisiscono immagini di oggetti in rapido movimento. In combinazione con una frequenza fotogrammi massima di 336 fps, questa telecamera fornisce immagini eccezionalmente nitide e precise anche in scenari industriali dinamici, supportando applicazioni che richiedono un'analisi dettagliata di movimenti rapidi (secondo la scheda tecnica del produttore).
Scenari applicativi
Ispezione ottica automatizzata (AOI): l'alta frequenza fotogrammi di 336 fps e la capacità dell'otturatore globale della MV-CA003-20GC la rendono ideale per l'ispezione rapida di componenti elettronici e schede a circuito stampato, garantendo il rilevamento di difetti minimi con elevata precisione. Ciò riduce i tempi di ispezione manuale e migliora la resa complessiva della produzione. Smistamento rapido di oggetti: nei settori della trasformazione alimentare o farmaceutico, la capacità della telecamera di acquisire immagini a colori nitide di oggetti in rapido movimento sui nastri trasportatori a 336 fps consente un'identificazione e uno smistamento precisi in base al colore e alla qualità. Ciò migliora l'efficienza operativa e la coerenza del prodotto. Monitoraggio dei processi di produzione: per il monitoraggio in tempo reale delle linee di assemblaggio, la telecamera può catturare passaggi critici del processo con distorsioni minime, fornendo dati preziosi per il controllo qualità e l'ottimizzazione del processo. La sua connettività GigE da 100 metri garantisce che possa essere posizionata in modo efficace in un'ampia area di produzione, contribuendo a ridurre i tempi di inattività e a migliorare la tracciabilità del prodotto. Lettura e verifica codici: la risoluzione e la velocità della telecamera sono sufficienti per leggere accuratamente codici a barre 1D e 2D o identificare marchi di prodotto specifici su oggetti in rapido movimento, garantendo la corretta identificazione del prodotto e la gestione della logistica. Questa capacità aiuta a semplificare il controllo delle scorte e a prevenire errori nella catena di approvvigionamento.
Raccomandazioni di selezione
Adatta per: applicazioni di ispezione e smistamento ad alta velocità che richiedono una riproduzione accurata dei colori e immagini prive di distorsioni, come nella produzione elettronica o nell'imballaggio alimentare. La frequenza fotogrammi di 336 fps e la capacità dell'otturatore globale della telecamera supportano direttamente queste esigenze di analisi rapida e precisa. Non adatta per: applicazioni che richiedono risoluzioni estremamente elevate (ad esempio, analisi dettagliata della superficie di oggetti molto grandi) o funzionamento in ambienti con temperature estreme (intervallo di temperatura operativa da 0°C a 50°C). Per esigenze di risoluzione più elevate, modelli della serie HIKROBOT CA con sensori più grandi o interfacce diverse sarebbero più appropriati.
FAQ
1. Qual è la distanza massima di trasmissione dati per la telecamera HIKROBOT MV-CA003-20GC senza un ripetitore di segnale?
La distanza massima di trasmissione per la MV-CA003-20GC è di 100 metri senza ripetitore, grazie all'interfaccia GigE Vision. Ciò significa che la telecamera può essere posizionata fino a 100 metri dalla vostra unità di elaborazione o switch, sufficiente per la maggior parte dei layout di fabbrica che coprono più baie di produzione. Il buffer integrato da 128 MB previene la perdita di fotogrammi anche alla massima distanza compensando le variazioni di latenza della rete. Per installazioni che richiedono distanze maggiori, come il monitoraggio di nastri trasportatori in tutta la fabbrica o la sorveglianza esterna del cortile, si consiglia l'uso di estensori GigE o convertitori in fibra ottica. Il nostro team tecnico può consigliare modelli di estensori specifici compatibili con la MV-CA003-20GC in base alla distanza richiesta e all'infrastruttura di rete esistente.
2. La telecamera HIKROBOT MV-CA003-20GC può essere sincronizzata con dispositivi di trigger esterni?
Sì, la MV-CA003-20GC supporta sia il trigger hardware che quello software, garantendo una sincronizzazione precisa con nastri trasportatori, PLC o sensori di rilevamento pezzi. La telecamera include un connettore Hirose a 6 pin con un ingresso optoisolato (Linea 0) per il trigger hardware, che protegge da rumori elettrici e picchi di tensione comuni negli ambienti di fabbrica. Per il trigger software, la telecamera accetta comandi tramite il protocollo GigE Vision senza cablaggi aggiuntivi. Il design optoisolato è particolarmente prezioso in ambienti con apparecchiature di saldatura o azionamenti a frequenza variabile dove il trigger elettrico diretto potrebbe introdurre rumore. Per la sincronizzazione di più telecamere, si consiglia di utilizzare l'ingresso del trigger hardware per ridurre al minimo le variazioni di latenza tra le telecamere.
3. Qual è il tempo di consegna tipico per la telecamera HIKROBOT MV-CA003-20GC?
Spediamo questo modello quotidianamente grazie alla sua domanda costante in molteplici settori; il tempo di consegna standard è di 2-4 giorni lavorativi dopo la conferma dell'ordine. Beijing Zhongping Technology mantiene un buffer di scorte dedicato specificamente per questo modello di telecamera per garantirne la disponibilità immediata per le esigenze urgenti dei clienti. Per ordini all'ingrosso superiori a 20 unità, si consiglia di preavvisare con due settimane di anticipo per assicurarsi un'allocazione di scorte aggiuntive dal nostro centro di distribuzione regionale.
4. In che modo l'otturatore globale nella MV-CA003-20GC avvantaggia l'ispezione ad alta velocità?
L'otturatore globale acquisisce tutti i pixel simultaneamente, eliminando sfocature di movimento e distorsioni geometriche durante l'acquisizione di immagini di oggetti in movimento ad alta velocità. Ciò significa che la telecamera fornisce immagini prive di distorsioni di oggetti su nastri trasportatori che si muovono fino a 5 metri al secondo, il che è fondamentale per misurazioni dimensionali accurate, rilevamento difetti e lettura codici a barre. Alla piena risoluzione di 1920x1080, la telecamera raggiunge 29 fps; a risoluzione ridotta, raggiunge 336 fps, rendendola adatta sia per ispezioni ad alto dettaglio che ultra-veloci all'interno di un unico dispositivo. Per applicazioni che coinvolgono oggetti cilindrici o parti rotanti, l'otturatore globale garantisce un'acquisizione coerente indipendentemente dalla velocità di rotazione.
5. Quale attacco obiettivo utilizza la MV-CA003-20GC e quale obiettivo dovrei scegliere?
La MV-CA003-20GC utilizza un attacco obiettivo C standard, compatibile con obiettivi di Fujinon, Kowa, Navitar, Schneider e altri importanti produttori. Nella scelta di un obiettivo, considerare tre fattori: campo visivo (determinato dalla lunghezza focale e dalle dimensioni del sensore), distanza di lavoro e risoluzione richiesta; per il sensore da 2 MP, si consiglia un obiettivo che risolva almeno 80 lp/mm per sfruttare appieno le capacità della telecamera. Per le applicazioni standard di automazione industriale, un obiettivo a focale fissa da 8 mm o 12 mm è solitamente sufficiente; per applicazioni di misurazione di precisione, considerare obiettivi telecentrici per eliminare la distorsione prospettica. Beijing Zhongping Technology offre un servizio gratuito di selezione obiettivi: contattateci con i requisiti di distanza di lavoro e campo visivo per raccomandazioni personalizzate.
6. Questa telecamera GigE Vision è compatibile con software di visione artificiale di terze parti?
Sì, la MV-CA003-20GC è completamente compatibile con software di terze parti conformi al protocollo GigE Vision V1.2 e allo standard GenICam. Ciò significa che tutti i parametri della telecamera (tempo di esposizione, guadagno, modalità trigger e impostazioni ROI) sono accessibili tramite nodi standardizzati su diverse piattaforme senza driver proprietari. La telecamera è stata verificata con Halcon, VisionPro, OpenCV, Matrox MIL e Cognex VisionPro. Per gli utenti open-source, la telecamera funziona con PyCapture, Aravis e altre librerie conformi a GigE Vision. Il nostro team può fornire file di configurazione di esempio ed esempi SDK per ambienti di sviluppo comuni per accelerare la vostra integrazione.
7. Questa telecamera supporta Power over Ethernet (PoE) e quali sono i vantaggi di installazione?
Sì, la MV-CA003-20GC supporta il PoE (conforme a IEEE 802.3af), consentendo la trasmissione di dati e alimentazione tramite un unico cavo Ethernet. Ciò elimina la necessità di un alimentatore separato presso la posizione della telecamera, riducendo i tempi di installazione e la complessità della gestione dei cavi. La telecamera consuma 2,6 W a 12 VDC, ben all'interno del budget PoE di 15,4 W della maggior parte degli switch standard. Per installazioni con lunghe tratte di cavo superiori a 50 metri, si consiglia di utilizzare un iniettore PoE all'estremità dello switch per garantire un'alimentazione stabile. L'implementazione PoE semplifica anche il retrofitting di sistemi esistenti senza dover posare nuovi cavi di alimentazione.
8. Quali sono le dimensioni e il peso della MV-CA003-20GC?
La MV-CA003-20GC misura 29 mm × 29 mm × 42 mm (esclusi obiettivo e connettori) e pesa circa 68 grammi. Questo ingombro compatto, all'incirca delle dimensioni di un sensore industriale standard, consente l'installazione in applicazioni con spazio limitato, inclusi end-effector robotici, macchine pick-and-place e array multi-telecamera. Il design del corpo quadrato supporta un montaggio flessibile in orientamento orizzontale o verticale senza staffe speciali. Per applicazioni con spazi ristretti, forniamo disegni dimensionali e modelli 3D STEP per la verifica dell'integrazione. Questo piccolo fattore di forma semplifica anche il retrofitting in alloggiamenti per telecamere o custodie protettive esistenti.
9. Qual è il periodo di garanzia per la HIKROBOT MV-CA003-20GC e cosa copre?
Beijing Zhongping Technology fornisce una garanzia del produttore di 12 mesi per la MV-CA003-20GC, che copre difetti di materiali e manodopera in condizioni operative normali, a partire dalla data di installazione o 18 mesi dalla data di spedizione, a seconda di quale evento si verifichi per primo. La garanzia copre difetti del sensore, guasti dei componenti elettronici e problemi meccanici, ma esclude danni dovuti ad alimentazione impropria, impatto fisico, scariche elettrostatiche o esposizione oltre le specifiche nominali. Per richieste di garanzia, contattate il nostro team di supporto con il vostro ordine d'acquisto e la data di installazione; gestiamo l'intero processo RMA, inclusi coordinamento della spedizione e organizzazione della sostituzione. Opzioni di garanzia estesa sono disponibili su richiesta.
10. Quali modelli alternativi nella serie HIKROBOT CA offrono una risoluzione più elevata con connettività GigE?
Sì, la serie HIKROBOT CA include modelli a risoluzione più elevata con interfacce GigE Vision per applicazioni che richiedono maggiori dettagli rispetto ai 2 MP della MV-CA003-20GC. La MV-CA004-10GC offre 4 MP a circa 15 fps, mentre la MV-CA005-10GC fornisce 5 MP a circa 10 fps tramite la stessa interfaccia GigE, adatta per applicazioni che richiedono dettagli più fini dove la frequenza fotogrammi è meno critica. Il compromesso è semplice: una risoluzione più elevata cattura più dettagli ma riduce la frequenza fotogrammi massima a causa del limite di banda di 1 Gbps. Per applicazioni che richiedono sia alta risoluzione che velocità, esplorare la serie HIKROBOT CH con interfacce CoaXPress o USB3 Vision. Beijing Zhongping Technology offre schede di confronto delle specifiche; contattateci con i vostri requisiti di risoluzione e frequenza fotogrammi per raccomandazioni basate sui dati.
