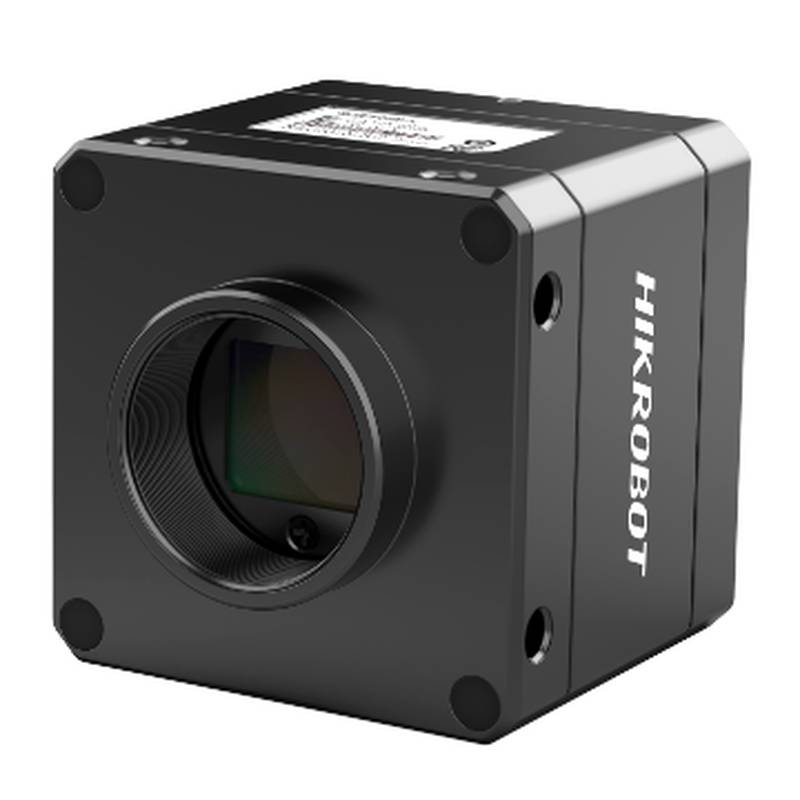

La HIKROBOT MV-CH050-90XM-C-NN è una telecamera industriale di visione artificiale con area scan da 5 MP progettata per applicazioni di alta precisione nella produzione automatizzata, offrendo una qualità d'immagine superiore e una rapida trasmissione dei dati. Questa telecamera industriale con area scan, dotata di un sensore Gpixel GMAX2505, eccelle nelle ispezioni dettagliate, nelle misurazioni accurate e nei compiti di posizionamento affidabile in ambienti industriali esigenti. Il suo design robusto e le funzionalità avanzate la rendono un componente essenziale per la produzione moderna alla ricerca di maggiore efficienza e controllo qualità.
Posizionamento del tipo e della categoria di prodotto
La HIKROBOT MV-CH050-90XM-C-NN è classificata specificamente come una telecamera industriale di area scan di fascia alta. Rientra nella categoria più ampia delle telecamere di visione artificiale, cruciali per l'ispezione automatizzata, la guida e il controllo qualità nella produzione. A differenza delle telecamere line scan che acquisiscono immagini riga per riga, le telecamere area scan acquisiscono un'immagine completa in una volta sola, rendendole adatte per oggetti stazionari o scene con movimento limitato. Questo particolare modello è posizionato per applicazioni che richiedono alta risoluzione e alti frame rate, come indicato dalla sua risoluzione da 5 MP e dalle impressionanti capacità di frame rate. Il suo design è rivolto a settori come la produzione elettronica, l'ispezione dei semiconduttori e la produzione di pannelli, dove precisione e velocità sono fondamentali. Basandosi su questa classificazione, le capacità della telecamera sono ulteriormente dettagliate nelle sue specifiche tecniche.
Specifiche tecniche
Risoluzione: 2592 × 2160
Frame rate: 213 fps @ 2592 × 2160 Mono 8
Interfaccia: CoaXPress con interfaccia DIN
Dimensione pixel: 2,5 μm × 2,5 μm
Tipo di sensore: CMOS, global shutter
Modello sensore: Gpixel GMAX2505
Dimensione sensore: 1/2"
Gamma dinamica: 63,8 dB
SNR: 37 dB
Guadagno: 1,0x, 1,25x, 1,5x, 1,75x, 2,0x
Tempo di esposizione: da 5 μs a 10 sec
Modalità di esposizione: Off, Once, Continuous
Mono/colore: Mono
Formato pixel: Mono 8/12
Binning: Supporta 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Decimazione: Supporta 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Immagine speculare: Supporta output immagine speculare orizzontale e verticale
I/O digitali: connettore P10 a 12 pin fornisce alimentazione e I/O, inclusi ingresso optoisolato × 1 (Linea 0), uscita optoisolata × 1 (Linea 1), I/O bidirezionale non isolato × 1 (Linea 2) e RS-232 × 1
Dimensioni: 50 mm × 50 mm × 45 mm
Peso: Circa [Peso non specificato nei dati forniti]
Supporto sistema operativo: Windows 7/10 a 32/64 bit, Windows 11 a 64 bit e Linux a 32/64 bit
Punti salienti tecnici
Valore del design strutturale ed elettrico
Le dimensioni compatte della telecamera di 50 mm × 50 mm × 45 mm consentono una facile integrazione in sistemi automatizzati con spazio limitato, un fattore cruciale nella produzione moderna. La sua interfaccia CoaXPress, capace di trasmissione dati ad alta velocità, garantisce che anche alla sua risoluzione massima di 2592 × 2160 e frame rate di 213 fps, i dati dell'immagine vengano trasferiti in modo efficiente senza colli di bottiglia secondo le schede tecniche del produttore. Questa interfaccia ad alta velocità è vitale per le applicazioni di elaborazione delle immagini in tempo reale, minimizzando la latenza e massimizzando il throughput in ambienti industriali esigenti.
Valore di prestazioni e affidabilità
La HIKROBOT MV-CH050-90XM-C-NN è dotata di un sensore CMOS Gpixel GMAX2505 con global shutter, fondamentale per catturare immagini di alta qualità con minimi artefatti di movimento, come indicato nelle specifiche del prodotto. Questa tecnologia global shutter, combinata con una dimensione dei pixel di 2,5 μm × 2,5 μm, contribuisce a un'elevata gamma dinamica di 63,8 dB e a un SNR di 37 dB. Queste specifiche sono critiche per le applicazioni che richiedono un'estrazione dettagliata in condizioni di illuminazione difficili e per garantire l'affidabilità dei sistemi di ispezione e misurazione basati su immagini per periodi operativi prolungati.
Scenari applicativi
Ispezione dei semiconduttori: la risoluzione da 5 MP (2592 × 2160) della telecamera e l'alto frame rate di 213 fps consentono l'ispezione dettagliata di wafer e componenti semiconduttori, identificando difetti minuscoli che potrebbero influire sulle prestazioni. Questa capacità garantisce rese più elevate e affidabilità del prodotto nella produzione di semiconduttori. AOI nella produzione elettronica: per l'ispezione ottica automatizzata (AOI) nell'elettronica, la precisione della telecamera è cruciale per rilevare difetti nelle giunzioni di saldatura, errori di posizionamento dei componenti e altri problemi di qualità sui circuiti stampati. La sua alta risoluzione e velocità facilitano un'ispezione rapida ma approfondita, riducendo il rischio di prodotti difettosi che raggiungono i consumatori e prolungando la durata operativa delle apparecchiature di produzione attraverso il rilevamento precoce dei difetti. Ispezione di pannelli e FPD: nella produzione di display a schermo piatto (FPD), la telecamera può essere impiegata per rilevare difetti superficiali, anomalie dei pixel e problemi di integrità strutturale con elevata precisione. La capacità di catturare dettagli fini ad alta velocità garantisce una qualità costante nella produzione di display, contribuendo alla longevità del prodotto e alla soddisfazione dell'utente. Applicazioni 3D e motion capture: sfruttando il suo alto frame rate e risoluzione, questa telecamera può servire come componente in sistemi di imaging 3D o per motion capture ad alta velocità. Ciò è prezioso per applicazioni che richiedono analisi spaziali dettagliate o il tracciamento di oggetti in rapido movimento, migliorando così la precisione dei processi automatizzati e consentendo operazioni di produzione più dinamiche.
Raccomandazioni di selezione
Scenario idoneo: La HIKROBOT MV-CH050-90XM-C-NN è altamente adatta per applicazioni che richiedono alta risoluzione e rapida acquisizione di immagini, come l'ispezione elettronica di precisione o l'analisi dettagliata dei semiconduttori. La sua risoluzione di 2592 × 2160 e il frame rate di 213 fps secondo le schede tecniche del produttore la rendono ideale per identificare difetti minuscoli in cui chiarezza dell'immagine e velocità sono critiche per mantenere un throughput elevato e un controllo qualità. Scenario non idoneo: questo modello potrebbe essere meno adatto per applicazioni che richiedono una sensibilità alla luce estremamente bassa senza illuminazione aggiuntiva o per ambienti con fluttuazioni di temperatura estreme oltre gli intervalli operativi industriali standard, poiché le specifiche dettagliate su questi limiti specifici non sono completamente elaborate in tutti i punti dati. L'assenza di un raffreddamento a ventola esplicito su questa variante specifica (MV-CH050-90XM-C-NN) suggerisce che è ottimizzata per condizioni operative tipiche piuttosto che per scenari di carico completo continuo ad alto calore senza un'adeguata gestione termica. Confronto con modelli simili: sebbene la MV-CH050-90XM-C-NN offra un solido equilibrio tra risoluzione e velocità, modelli a risoluzione più elevata all'interno della serie CH di Hikrobot, come la MV-CH250-90XM-C-NN (risoluzione 5120 × 5120), sono disponibili per applicazioni in cui è richiesto un livello di dettaglio ancora maggiore, sebbene tipicamente con un frame rate inferiore.
FAQ
1. La telecamera HIKROBOT MV-CH050-90XM-C-NN può interfacciarsi con sistemi GigE Vision?
No, questa telecamera utilizza l'interfaccia CoaXPress, che offre una larghezza di banda significativamente superiore rispetto a GigE Vision, supportando 213 fps a risoluzione 5 MP. Ciò significa che se il tuo sistema esistente è costruito attorno a frame grabber GigE Vision, dovrai sostituire il frame grabber o selezionare un modello di telecamera diverso. Sono disponibili adattatori di conversione dell'interfaccia, ma in genere aggiungono latenza che può influire sulle prestazioni del trigger ad alta velocità. Per i clienti che effettuano l'aggiornamento da GigE a CoaXPress, possiamo fornire raccomandazioni di frame grabber compatibili con la MV-CH050-90XM-C-NN. Il nostro team tecnico può anche aiutare a valutare se il tuo sistema attuale giustifica l'aggiornamento dell'interfaccia in base ai tuoi requisiti di velocità.
2. Qual è il tempo di consegna tipico per la HIKROBOT MV-CH050-90XM-C-NN?
Gli ordini di unità singole per la MV-CH050-90XM-C-NN vengono spediti entro 3-7 giorni lavorativi dal nostro magazzino regionale. Per ordini superiori a 10 unità, il tempo di consegna si estende a 2-3 settimane a causa della calibrazione in fabbrica e dei requisiti di verifica della qualità per lotti di produzione ad alto volume. Beijing Zhongping Technology offre consegne scaglionate per ordini all'ingrosso: possiamo dividere le spedizioni in modo che tu riceva le prime unità immediatamente mentre il resto segue dopo l'elaborazione in fabbrica.
3. Qual è la fascia di prezzo per la HIKROBOT MV-CH050-90XM-C-NN?
Il prezzo della MV-CH050-90XM-C-NN varia tipicamente da $ 3.800 a $ 5.200 USD a seconda della configurazione, della quantità dell'ordine e delle condizioni attuali del mercato. Questo prezzo riflette l'interfaccia CoaXPress e la capacità ad alta velocità di 213 fps, che sono funzionalità premium rispetto alle telecamere GigE Vision standard nella stessa classe di risoluzione. Sono disponibili sconti sul volume per ordini di 5 unità o più. I prezzi sono soggetti a modifiche a causa dei tassi di cambio e degli aggiustamenti del produttore. Contattaci per un preventivo fermo basato sulla tua specifica configurazione e requisiti di quantità.
4. Qual è il frame rate massimo alla massima risoluzione per questa telecamera?
La MV-CH050-90XM-C-NN raggiunge 213 fps alla sua risoluzione massima di 2592 × 2160 in modalità Mono 8. A profondità di bit superiori, il frame rate viene ridotto a circa 170 fps (Mono 10) e 140 fps (Mono 12) a causa del maggiore throughput dei dati. Questa prestazione ad alta velocità è resa possibile dall'interfaccia CoaXPress e dal sensore global shutter Gpixel GMAX2505. Per la maggior parte dei compiti di ispezione ad alta velocità, come l'ispezione di nastri, lo smistamento ad alta velocità o il monitoraggio continuo della superficie, Mono 8 fornisce una risoluzione in scala di grigi sufficiente massimizzando il throughput. Seleziona Mono 10 o 12 solo se la tua applicazione richiede una differenziazione più fine in scala di grigi.
5. Sono disponibili opzioni di spedizione rapida per questa telecamera?
Sì, la spedizione rapida è disponibile per la MV-CH050-90XM-C-NN. La spedizione standard viene elaborata entro 1-2 giorni lavorativi e la spedizione rapida può ridurre il tempo di consegna totale a 2-4 giorni lavorativi a seconda della destinazione. Si consiglia di specificare la scadenza di consegna al momento dell'ordine in modo che il nostro team logistico possa selezionare il metodo di spedizione ottimale. Per esigenze urgenti, contattaci prima di effettuare l'ordine per confermare la disponibilità attuale delle scorte. La spedizione rapida non influisce sul prezzo del prodotto, solo sulla componente del costo logistico.
6. La MV-CH050-90XM-C-NN funziona con software di visione di terze parti?
Sì, la MV-CH050-90XM-C-NN è pienamente conforme a GenICam e allo standard CoaXPress, garantendo la compatibilità con un'ampia gamma di software di terze parti tra cui Halcon, VisionPro, OpenCV e Cognex VisionPro. Tutti i parametri della telecamera (tempo di esposizione, guadagno, modalità trigger) sono accessibili tramite nodi GenICam standardizzati senza driver proprietari. La telecamera supporta anche la SFNC (Standard Features Naming Convention), semplificando l'integrazione tra diverse piattaforme. Per integrazioni personalizzate, il nostro team può fornire codice di esempio e file di configurazione per ambienti di sviluppo comuni.
7. Quale garanzia viene fornita per la HIKROBOT MV-CH050-90XM-C-NN?
Beijing Zhongping Technology fornisce una garanzia del produttore di 12 mesi per la MV-CH050-90XM-C-NN, coprendo difetti di materiali e lavorazione in condizioni operative normali, a partire dalla data di installazione o 18 mesi dalla spedizione, a seconda di quale evento si verifichi per primo. La garanzia copre difetti del sensore, guasti dei componenti elettronici e problemi meccanici, ma esclude danni da alimentazione impropria, sovratensioni elettriche, impatti fisici o esposizione oltre le condizioni nominali. Per le richieste di garanzia, contatta il nostro team di supporto con il tuo ordine di acquisto e la data di installazione; gestiamo l'intero processo RMA. Opzioni di estensione della garanzia sono disponibili su richiesta; contattaci per i termini di copertura.
8. Quali compromessi tra risoluzione e velocità dovrei considerare nella serie CH?
La MV-CH050-90XM-C-NN offre 5 MP a 213 fps, rendendola la scelta migliore per applicazioni ad alta velocità in cui non è richiesta una risoluzione superiore a 5 MP. Per esigenze di risoluzione più elevate, la MV-CH120-90XM-C-NN offre 12 MP a circa 91 fps e la MV-CH250-90XM-C-NN fornisce 25 MP a circa 40 fps. Il compromesso è semplice: una risoluzione più elevata cattura più dettagli ma riduce il frame rate attraverso la stessa interfaccia CoaXPress. Seleziona il modello da 5 MP per applicazioni che richiedono motion capture ad alta velocità; seleziona 12 MP o 25 MP per applicazioni che richiedono dettagli più fini dove una velocità inferiore è accettabile. Il nostro team tecnico può aiutarti a far corrispondere risoluzione e velocità ai requisiti specifici della tua applicazione.
9. Quali sono gli intervalli di manutenzione raccomandati per questa telecamera?
La MV-CH050-90XM-C-NN è progettata per un robusto funzionamento industriale con minima manutenzione ordinaria. Raccomandiamo di ispezionare e pulire l'obiettivo e la finestra del sensore ogni 5.000 ore operative o annualmente per prevenire l'accumulo di polvere che potrebbe degradare la qualità dell'immagine. L'alloggiamento con grado di protezione IP40 fornisce protezione contro particelle più grandi di 1 mm, ma ambienti ad alta polverosità potrebbero richiedere una pulizia più frequente. Per le procedure di pulizia, inclusi solventi e tipi di tamponi approvati, consultare il manuale dell'utente. Per la pianificazione della manutenzione continua, il nostro team di supporto può fornire un modello di programma di manutenzione preventiva personalizzato per il tuo ambiente operativo.
10. Quali opzioni di interfaccia sono disponibili se CoaXPress non si adatta al mio sistema?
Se l'interfaccia CoaXPress della MV-CH050-90XM-C-NN non si adatta al tuo sistema esistente, Hikrobot offre modelli alternativi all'interno della serie CH con interfacce diverse. Per ambienti GigE Vision, considera la MV-CH050-10GM (stessa risoluzione 5 MP a circa 15 fps). Per sistemi USB3 Vision, considera la MV-CH050-60UM (stessa risoluzione 5 MP a circa 20 fps). Entrambe le alternative mantengono la risoluzione 5 MP ma a frame rate significativamente inferiori. La scelta dipende dall'investimento nella tua infrastruttura esistente: la sostituzione di un frame grabber potrebbe essere meno costosa rispetto alla riprogettazione dell'intero sistema di visione. Il nostro team tecnico può fornire un'analisi costi-benefici per l'aggiornamento dell'interfaccia per il tuo scenario specifico.
