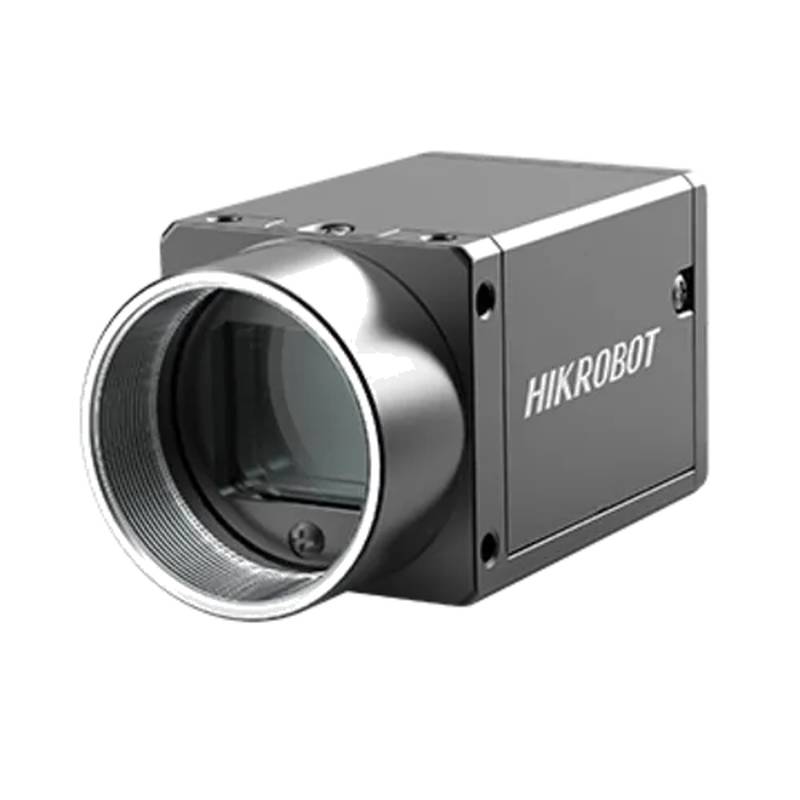

La HIKROBOT MV-CH089-10GM è una telecamera per visione artificiale monocromatica GigE da 8,9 MP progettata per ispezioni industriali e attività di automazione ad alta risoluzione. Questa telecamera svolge un ruolo fondamentale nel controllo qualità, nel rilevamento dei difetti e nel monitoraggio dei processi in vari settori manifatturieri, dove l'acquisizione di immagini chiara e precisa è fondamentale per identificare anche le più piccole anomalie. La comprensione delle sue specifiche e capacità è essenziale per ingegneri e specialisti degli acquisti che cercano soluzioni di visione affidabili. Questo documento fornisce una panoramica completa della MV-CH089-10GM, dettagliando le sue specifiche tecniche, evidenziando le sue caratteristiche chiave di progettazione e prestazioni, esplorando i suoi scenari applicativi, offrendo raccomandazioni di selezione e rispondendo alle domande più frequenti per facilitare un processo decisionale informato.
Posizionamento del tipo e della categoria di prodotto
La HIKROBOT MV-CH089-10GM è classificata come una telecamera per visione artificiale GigE (Gigabit Ethernet) con un sensore monocromatico ad alta risoluzione. Le telecamere GigE Vision utilizzano l'interfaccia Ethernet per la trasmissione dei dati, offrendo vantaggi in termini di velocità, lunghezza del cavo e integrazione di sistema rispetto alle interfacce più vecchie. Questo modello specifico, dotato di un sensore da 8,9 megapixel, si posiziona nel segmento ad alta risoluzione del mercato delle telecamere per visione artificiale, soddisfacendo applicazioni che richiedono dettagli eccezionali. Le classificazioni comuni per le telecamere per visione artificiale includono il tipo di interfaccia (GigE, USB3 Vision, CoaXPress), il tipo di sensore (monocromatico, a colori) e la risoluzione. La designazione della MV-CH089-10GM come telecamera GigE monocromatica indica la sua idoneità per applicazioni in cui le informazioni sul colore non sono critiche e si privilegiano la massima sensibilità e l'acquisizione di dettagli. Basandosi su questa classificazione, la sua risoluzione da 8,9 MP la rende un serio contendente per compiti di ispezione complessi che richiedono la distinzione di caratteristiche fini.
Specifiche tecniche
Risoluzione sensore: 8,9 MP
Tipo sensore: CMOS monocromatico
Dimensione pixel: 3,45 µm × 3,45 µm
Interfaccia: GigE
Frequenza fotogrammi massima: 10 fps (a risoluzione completa)
Tipo di otturatore: Otturatore globale
Controllo esposizione: Esposizione manuale/automatica
Controllo guadagno: Guadagno manuale/automatico
Gamma dinamica: 71 dB
Sensibilità (albedo 50%): 0,1 lx
Profondità di bit: 8/10/12 bit
Attacco obiettivo: C-mount
Alimentazione: CC 12-24 V
Consumo energetico: Max 6 W
Temperatura operativa: da -20°C a 60°C
Temperatura di stoccaggio: da -30°C a 80°C
Dimensioni: 50 mm × 50 mm × 60 mm
Peso: circa 120 g
Grado di protezione: IP30
Protocolli supportati: GigE Vision, GenICam
Sincronizzazione: Trigger hardware, Trigger software
Punti salienti tecnici
La MV-CH089-10GM è dotata di un meccanismo di otturatore globale, fondamentale per catturare oggetti in rapido movimento senza sfocature dovute al movimento. Con una frequenza fotogrammi massima di 10 fps alla sua piena risoluzione di 8,9 MP, questa telecamera garantisce che i dettagli critici dei processi industriali dinamici siano registrati con precisione, consentendo un'analisi accurata e un controllo qualità in applicazioni ad alta velocità. Il design dell'otturatore globale è una scelta ingegneristica fondamentale per applicazioni in cui anche lievi distorsioni dovute agli effetti dell'otturatore rolling comprometterebbero l'accuratezza dell'ispezione.
Il suo robusto intervallo di temperatura operativa da -20°C a 60°C, unito a un fattore di forma compatto di 50 mm × 50 mm × 60 mm, la rende adatta all'integrazione in diversi ambienti industriali, compresi quelli con condizioni climatiche meno controllate. Questa resilienza strutturale e ambientale ne migliora l'affidabilità e l'applicabilità in ambienti di produzione esigenti, contribuendo a prestazioni costanti e a ridotte esigenze di manutenzione.
Scenari applicativi
Ispezione PCB ad alta risoluzione: il sensore monocromatico da 8,9 MP cattura dettagli intricati sulle schede a circuito stampato, garantendo il rilevamento di difetti minimi come ponti di saldatura, pad sollevati o disallineamento dei componenti. La sua sensibilità di 0,1 lx consente un'imaging chiara anche in condizioni di illuminazione difficili, riducendo la necessità di ampi setup di illuminazione e prolungando così la durata di servizio del sistema di ispezione. Verifica dell'assemblaggio automatico: con il suo otturatore globale e la frequenza fotogrammi di 10 fps a risoluzione completa, la MV-CH089-10GM verifica con precisione il corretto posizionamento e orientamento dei piccoli componenti durante i processi di assemblaggio automatico. La capacità della telecamera di ridurre al minimo la sfocatura del movimento garantisce un'accuratezza costante, che si traduce direttamente in minori errori di assemblaggio e in una migliore qualità del prodotto. Rilevamento difetti superficiali: questa telecamera per visione artificiale è ideale per ispezionare le superfici dei beni manifatturieri per individuare imperfezioni sottili, graffi o incongruenze. La risoluzione da 8,9 MP fornisce la chiarezza necessaria per identificare difetti che potrebbero essere persi da telecamere a risoluzione inferiore, portando a una migliore qualità del prodotto e a una riduzione dei tassi di scarto. Metrologia e misurazione: la precisa dimensione dei pixel di 3,45 µm × 3,45 µm, se combinata con ottiche e calibrazione appropriate, consente misurazioni dimensionali accurate in ambienti industriali. Questa capacità supporta il controllo qualità garantendo che i componenti soddisfino rigorosi requisiti di tolleranza, riducendo così costosi rilavorazioni.
Raccomandazioni di selezione
Adatto per: La HIKROBOT MV-CH089-10GM è particolarmente adatta per applicazioni che richiedono immagini ad alta risoluzione e un rilevamento preciso dei difetti, in particolare nella produzione elettronica e nell'assemblaggio automatico. La sua idoneità è sottolineata dalla risoluzione da 8,9 MP e dall'otturatore globale, che riducono al minimo la sfocatura del movimento per immagini nitide di dettagli in rapido movimento o complessi. L'intervallo di temperatura operativa da -20°C a 60°C indica ulteriormente la sua adattabilità alle varie condizioni del pavimento di fabbrica. Non adatto per: questo modello non è ideale per applicazioni che richiedono informazioni sul colore per l'identificazione dei difetti o per ambienti con temperature ambiente estremamente elevate superiori a 60°C senza soluzioni di raffreddamento aggiuntive. Inoltre, sebbene 10 fps siano sufficienti per molte attività, il tracciamento di oggetti continui ad altissima velocità o l'acquisizione rapida di eventi potrebbero richiedere telecamere con frequenze fotogrammi significativamente più elevate.
Considerazione: se sono richieste frequenze fotogrammi più elevate per processi estremamente rapidi, la HIKROBOT MV-CH250-10GM, una telecamera GigE simile della stessa serie, offre una frequenza fotogrammi di 25 fps alla sua risoluzione, fornendo un potenziale percorso di aggiornamento per applicazioni dinamiche esigenti.
FAQ
1. Qual è la velocità massima di trasferimento dati per la HIKROBOT MV-CH089-10GM quando opera a risoluzione completa?
La velocità massima di trasferimento dati è determinata dall'interfaccia GigE, che supporta velocità Gigabit Ethernet, consentendo un'efficiente trasmissione dei dati delle immagini. Quando opera alla sua piena risoluzione di 8,9 MP, l'output della telecamera è massimizzato dalla frequenza fotogrammi di 10 fps, garantendo un flusso robusto di informazioni visive di alta qualità critiche per analisi dettagliate e compiti di ispezione. Ulteriori ottimizzazioni del trasferimento dati possono essere ottenute tramite le impostazioni di configurazione della telecamera e l'infrastruttura di rete.
2. Questa telecamera è compatibile con sistemi di visione artificiale che utilizzano componenti o software di marchi diversi da HIKROBOT?
Sì, la HIKROBOT MV-CH089-10GM è progettata per essere compatibile con un'ampia gamma di sistemi di visione artificiale grazie alla sua aderenza agli standard di settore. Supporta i protocolli GigE Vision e GenICam, che sono standard aperti che consentono un'integrazione senza interruzioni con librerie software, hardware e telecamere di terze parti di vari produttori, facilitando una progettazione di sistema flessibile.
3. Qual è il tempo di consegna tipico per la HIKROBOT MV-CH089-10GM?
Il tempo di consegna standard per questa telecamera industriale da 8,9 MP è tipicamente di 3-7 giorni lavorativi dopo la conferma dell'ordine, a seconda dei livelli di inventario correnti e dei requisiti di configurazione. Manteniamo scorte regionali di questo modello per supportare spedizioni rapide per la maggior parte degli ordini standard. Per la disponibilità in tempo reale e le opzioni accelerate, contattare il nostro team logistico con la data di consegna richiesta.
4. In che modo l'otturatore globale nella MV-CH089-10GM avvantaggia le applicazioni ad alta velocità rispetto a un otturatore rolling?
L'otturatore globale cattura l'intera immagine nello stesso istante, eliminando gli effetti di distorsione come skew o wobble che possono verificarsi con gli otturatori rolling quando si riprendono oggetti in movimento. Ciò garantisce che le immagini rimangano nitide e accurate, anche alla frequenza fotogrammi di 10 fps della telecamera, il che è fondamentale per misurazioni affidabili e rilevamento dei difetti in applicazioni come linee di assemblaggio automatico ad alta velocità o compiti di ispezione dinamici.
5. Qual è l'intervallo di umidità ambientale operativa consigliato per questa telecamera?
La telecamera è classificata per il funzionamento tra -20°C e 60°C, con un grado di protezione standard IP30. Sebbene i limiti specifici di umidità non siano dettagliati nelle specifiche fornite, le telecamere per visione artificiale industriali standard sono progettate per funzionare efficacemente in ambienti con umidità relativa fino al 90% senza condensa. Per condizioni di umidità estrema, potrebbero essere necessari custodie ambientali o telecamere industriali specializzate.
6. La MV-CH089-10GM può essere utilizzata per applicazioni di profilazione 3D?
La MV-CH089-10GM è una telecamera per imaging 2D e non supporta intrinsecamente la profilazione 3D. Sebbene possa essere un componente di un sistema di luce strutturata o di visione stereo per la ricostruzione 3D, richiede hardware esterno come proiettori o una seconda telecamera e software specializzato per generare dati 3D. La sua alta risoluzione e sensibilità sono vantaggiose per catturare le immagini 2D necessarie per tali tecniche di ricostruzione 3D.
7. Qual è il periodo di garanzia per la HIKROBOT MV-CH089-10GM?
Beijing Zhongping Technology offre un periodo di garanzia standard per la MV-CH089-10GM per garantire la soddisfazione del cliente e l'affidabilità del prodotto. Per informazioni dettagliate sui termini di garanzia, la copertura e qualsiasi opzione di garanzia estesa disponibile, si prega di contattare il nostro team di vendita o supporto.
8. Qual è la profondità di bit del pixel della HIKROBOT MV-CH089-10GM e come influisce sulla qualità dell'immagine?
Questa telecamera supporta una profondità di bit di 8, 10 o 12 bit, offrendo flessibilità nella rappresentazione dei dati delle immagini. Una profondità di bit più elevata, come 12 bit, cattura una gamma più ampia di valori di intensità, resulting in una maggiore gradazione tonale e dettagli sia nelle aree luminose che scure dell'immagine, il che è vantaggioso per il rilevamento di difetti sottili e un'analisi precisa delle immagini.
9. Quale percorso di aggiornamento è disponibile se questo modello non soddisfa pienamente i miei requisiti per frequenza fotogrammi o risoluzione?
Se la frequenza fotogrammi di 10 fps a risoluzione di 8,9 MP è insufficiente, è possibile prendere in considerazione modelli con capacità di frequenza fotogrammi più elevate all'interno dell'interfaccia GigE Vision. In alternativa, per applicazioni che richiedono risoluzioni ancora più elevate, l'esplorazione di telecamere con sensori più grandi o diverse tecnologie di interfaccia come CoaXPress potrebbe essere un percorso di aggiornamento valido per soddisfare esigenze di imaging più esigenti. Il nostro team tecnico può assistere nella valutazione dei requisiti specifici.
10. Qual è il prezzo della HIKROBOT MV-CH089-10GM?
Il prezzo di questo modello varia tipicamente da $ 7.200 a $ 13.200 USD a seconda della configurazione. I prezzi sono soggetti a modifiche in base alle condizioni di mercato e al volume degli ordini. Contattateci per un preventivo aggiornato su misura per le vostre esigenze specifiche.
