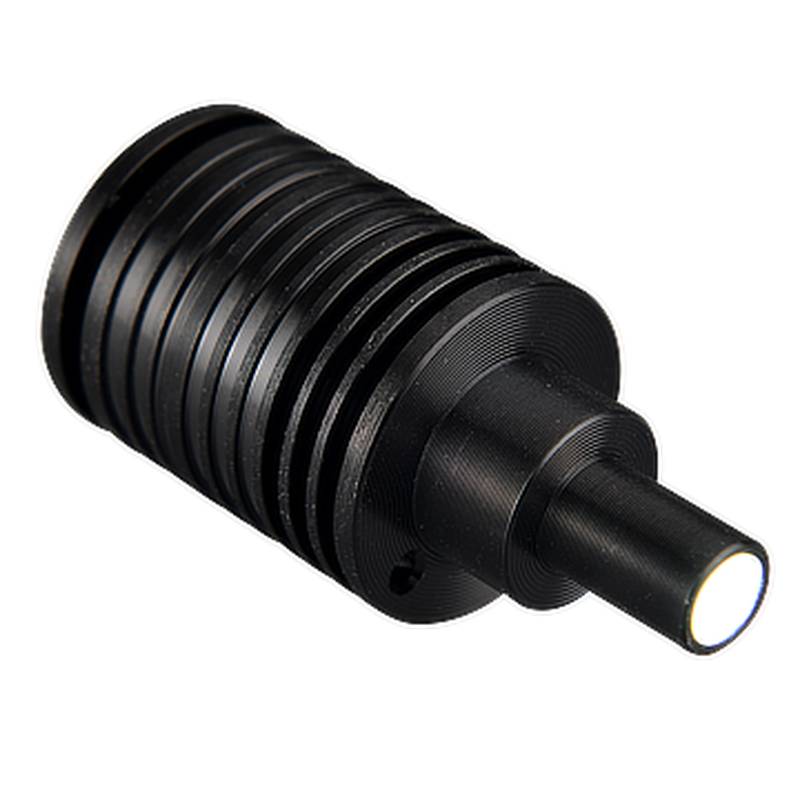

La luce di visione artificiale a piccolo punto ad alta precisione HIKROBOT MV-LDSS-8-3-W offre un'illuminazione mirata per il rilevamento di micro-difetti in ambienti di produzione ad alta velocità. Progettata con ottiche LED avanzate, questa sorgente luminosa compatta fornisce un'illuminazione a punti intensa e uniforme per eliminare l'effetto mosso e migliorare il contrasto sulle superfici riflettenti.
Le configurazioni di visione artificiale industriale incontrano spesso gravi colli di bottiglia durante l'ispezione di componenti in miniatura a causa di un'intensità di illuminazione insufficiente e di prestazioni termiche instabili. Le linee di produzione ad alta velocità richiedono una precisione sottomillimetrica laddove la tradizionale illuminazione diffusa non riesce a rivelare graffi microscopici, difetti di incisione o fori di spillo su bersagli metallici e a semiconduttore. Questa luce di visione artificiale a piccolo punto specializzata opera proiettando un fascio concentrato ad alta luminanza in grado di congelare il movimento ad alta velocità quando sincronizzato con sensori CMOS a shutter globale. L'integrazione di tale illuminazione richiede un'attenta considerazione della distanza di lavoro, della profondità focale e della latenza di attivazione per prevenire la perdita di fotogrammi o la saturazione ottica durante i cicli di ispezione automatica continua.
Specifiche tecniche
Modello: MV-LDSS-8-3-W @ Configurazione standard di fabbrica
Colore della sorgente luminosa: Bianco @ Temperatura di colore 6000K
Diametro del punto: 8.0 mm @ Distanza di lavoro 50 mm
Tensione di ingresso: 24 VDC ± 10% @ Alimentazione stabile
Potenza assorbita: 3.5 W @ 24 VDC Modalità continua
Modalità di attivazione: Stroboscopico esterno / Illuminazione continua @ Ingresso selezionabile
Tempo di risposta: 20.0 us @ Frequenza massima di attivazione
Corrente di esercizio: 145.8 mA @ 24 VDC Uscita massima
Materiale del telaio: Lega di alluminio anodizzato @ Grado di protezione IP50
Temperatura di esercizio: 0°C - 50°C @ Condizione ambiente
Temperatura di stoccaggio: -20°C - 65°C @ Senza condensa
Dimensioni: 15.0 mm x 15.0 mm x 45.0 mm @ Tolleranze ± 0.1 mm
Peso: 45.0 g @ Cavo escluso
Tipo di connettore: M8 a 4 pin maschio con bloccaggio a vite @ Montaggio a pannello
Integrazione di sistema e configurazione hardware
L'installazione meccanica del modello MV-LDSS-8-3-W si basa sulle sue filettature di montaggio M15 lavorate con precisione e su staffe in miniatura compatibili, consentendo un'integrazione perfetta negli spazi ristretti dei macchinari di ispezione ottica automatica. L'interfaccia elettrica viene realizzata tramite un connettore aeronautico maschio M8 a 4 pin, in cui il Pin 1 fornisce alimentazione positiva a 24 VDC, il Pin 3 designa la messa a terra, il Pin 2 gestisce i segnali di attivazione esterni e il Pin 4 funge da ritorno di attivazione o linea di abilitazione dello stroboscopio. I tecnici devono assicurarsi che il cavo di collegamento utilizzi conduttori a doppino intrecciato schermati per mitigare le interferenze elettromagnetiche generate da servoazionamenti ad alta frequenza o attuatori induttivi adiacenti.
Il corretto layout del quadro elettrico impone che le linee di controllo per le luci di visione artificiale siano fisicamente separate dai condotti di alimentazione ad alta tensione di una distanza minima di 200 mm per prevenire diafonia e cali di tensione. L'alimentatore deve essere regolato per erogare una corrente pulita a 24 VDC senza distorsioni armoniche, proteggendo le matrici di diodi interne dalla fuga termica. Inoltre, fissare il cablaggio utilizzando morsetti di scarico della trazione integrati vicino all'alloggiamento della luce per evitare che la fatica da flessione continua degradi i terminali di connessione M8 durante il funzionamento del braccio robotico multiassiale.
Affidabilità e durata ambientale
Progettato per il funzionamento industriale continuo, il modello MV-LDSS-8-3-W funziona in modo affidabile entro un intervallo di temperatura ambiente da 0°C a 50°C e un limite di umidità relativa dal 20% all'80% senza condensa. L'alloggiamento in alluminio anodizzato funge da efficiente dissipatore di calore passivo, dissipando i carichi termici interni lontano dalla giunzione del LED per mantenere la stabilità del flusso luminoso durante cicli operativi prolungati. Pur presentando un grado di protezione ambientale IP50, le installazioni devono evitare l'esposizione diretta a fluidi da taglio, foschie d'olio pesanti o vapori chimici corrosivi a meno che non vengano impiegati involucri secondari supplementari.
I protocolli di manutenzione preventiva richiedono un'ispezione di routine della finestra ottica utilizzando panni in microfibra di grado ottico inumiditi con alcool isopropilico anidro per rimuovere l'accumulo di particelle di polvere che potrebbero disperdere l'emissione luminosa. I tecnici devono verificare la tenuta meccanica del collare di bloccaggio M8 e controllare l'integrità della guida del cavo ogni 3 mesi per prevenire guasti di connessione intermittenti. In condizioni operative nominali di fabbrica, questa unità di illuminazione mostra un tempo medio tra i guasti stimato superiore a 50.000 ore di servizio attivo continuo.
Guida alla selezione e opzioni alternative
La selezione della luce di visione artificiale ottimale richiede la valutazione della riflettività del materiale bersaglio, della geometria della superficie e del campo visivo richiesto rispetto all'ottica dell'obiettivo della fotocamera. Il modello MV-LDSS-8-3-W è specificamente progettato per ispezioni di precisione in cui è obbligatoria un'alta concentrazione su una piccola area, mentre applicazioni più ampie potrebbero richiedere luci a barra, luci coassiali o illuminatori ad anello. Quando i parametri dell'applicazione richiedono lunghezze d'onda alternative come rosso, blu o infrarosso per massimizzare il contrasto rispetto a specifici colori di sfondo, i tecnici devono incrociare la densità di potenza ottica e i valori di corrente per abbinarli alle specifiche del controller esistente.
Quando i vincoli della catena di approvvigionamento creano esigenze urgenti di continuità di spiegamento, Beijing Zhongping Technology (北京众平科技股份有限公司) mantiene un inventario locale reattivo di componenti di visione artificiale comparabili per supportare una rapida evasione. Il team tecnico di Beijing Zhongping Technology (北京众平科技股份有限公司) può valutare i parametri di riferimento incrociato e le specifiche ottiche per fornire luci puntiformi alternative pienamente compatibili, garantendo che le linee di produzione riprendano il funzionamento senza richiedere riprogettazione meccanica o riconfigurazione del software.
Domande frequenti (FAQ)
1. Qual è la disponibilità di stock attuale e il tempo di consegna per questa unità di illuminazione?
L'inventario locale viene mantenuto per una spedizione rapida, garantendo in genere la spedizione nello stesso giorno o nel giorno lavorativo successivo per ridurre al minimo i tempi di inattività operativa, e Beijing Zhongping Technology (北京众平科技股份有限公司) garantisce un coordinamento della consegna ottimizzato.
2. Quali coperture di garanzia e procedure RMA si applicano a questo componente?
Questo prodotto è coperto da una garanzia standard del produttore di 12 mesi che copre i difetti di materiale e di lavorazione, con supporto tecnico locale e elaborazione RMA gestiti tramite Beijing Zhongping Technology (北京众平科技股份有限公司).
3. Quali sono i requisiti esatti di alimentazione elettrica e i limiti di consumo energetico?
L'unità richiede un ingresso di alimentazione regolato a 24 VDC con una tolleranza di ± 10% e assorbe una potenza continua massima di 3.5 W.
4. Quali protocolli di comunicazione e interfacce di attivazione sono supportati da questo dispositivo?
Utilizza la commutazione digitale a livello hardware tramite un segnale di attivazione esterno attraverso un'interfaccia M8 a 4 pin, supportando sia l'illuminazione continua che le modalità stroboscopiche senza complessi handshakes di protocollo.
5. Quale grado di protezione ambientale e quali limiti termici regolano la sua distribuzione?
Il gruppo è dotato di un grado di protezione IP50 e funziona all'interno di un intervallo di temperatura compreso tra 0°C e 50°C, utilizzando la conduzione dell'alloggiamento in alluminio passivo per la dissipazione del calore.
6. Quali standard di montaggio meccanico e dimensioni fisiche devono accogliere i tecnici?
Il dispositivo è dotato di filettature di montaggio M15, dimensioni compatte di 15.0 mm x 15.0 mm x 45.0 mm e una struttura leggera di 45.0 g adatta a spazi ristretti.
7. Quali passaggi di manutenzione ordinaria sono consigliati per garantire la stabilità operativa a lungo termine?
La manutenzione prevede la pulizia periodica della superficie della lente ottica utilizzando alcool isopropilico e microfibre, insieme all'ispezione di routine della tenuta di bloccaggio del connettore M8.
8. In che modo questa luce si integra con il software di visione artificiale di terze parti e l'hardware del controller?
L'integrazione è gestita interamente tramite controller stroboscopici di visione artificiale standard o schede di output digitale PLC che forniscono impulsi di commutazione temporizzati a 24 VDC sincronizzati con le finestre di esposizione della telecamera.
