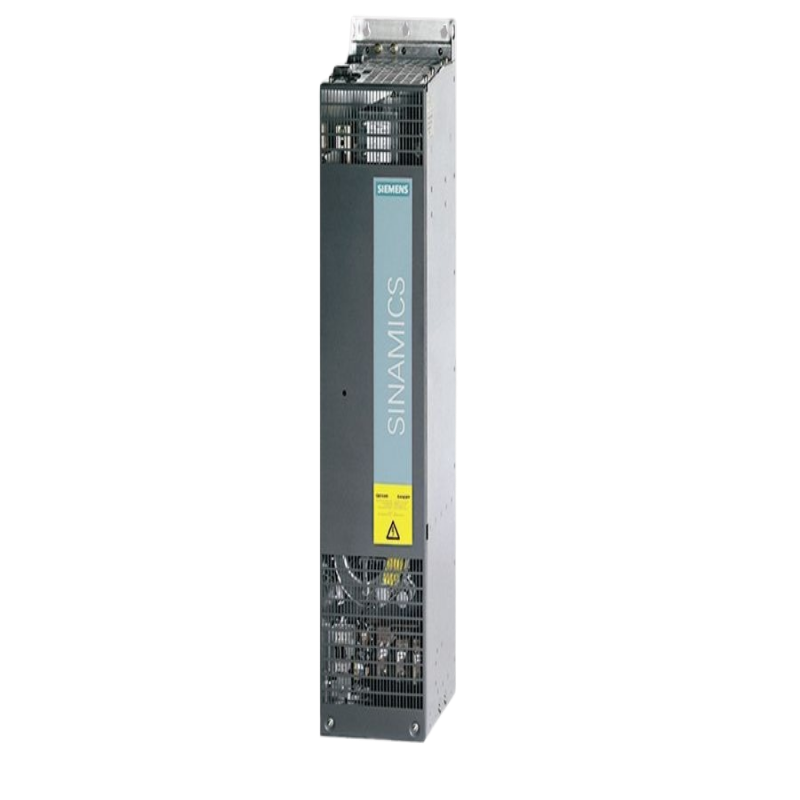

Modulo di linea intelligente Siemens 6SL3330-6TE35-5AA3 (rettificatore industriale)

Siemens SINAMICS S120 Smart Line Module 6SL3330-6TE35-5AA3: Conversione rigenerativa ad alta potenza per ambienti industriali esigenti

Panoramica

Il Siemens 6SL3330-6TE35-5AA3 rappresenta la scalabilità della comprovata tecnologia di conversione di potenza rigenerativa nei livelli più elevati delle esigenze energetiche industriali. Come modulo Smart Line (SLM) di tipo telaio con una formidabile capacità di 75 kW, questa unità offre i vantaggi cruciali della rigenerazione energetica e dell'alta qualità dell'energia in un robusto pacchetto progettato per l'installazione di armadi autonomi. Funziona come hub di potenza di base per estesi sistemi multi-azionamento, in particolare dove il profilo operativo comporta una frequente decelerazione di carichi ad alta inerzia. Recuperando l'energia frenante invece di dissiparla come calore di scarto, questo SLM trasforma un centro costi in una fonte di efficienza, rendendolo una scelta economicamente e tecnicamente astuta per applicazioni pesanti nella movimentazione dei materiali, nelle industrie di processo e nell'automazione su larga scala.

1. Architettura del prodotto: specifiche tecniche e filosofia del design

Progettato per applicazioni ad alta potenza, il 6SL3330-6TE35-5AA3 incarna una filosofia di prestazioni robuste e design facile da usare, che differisce significativamente dalle sue controparti compatte di dimensioni librerie nel suo approccio al calore

gestione e integrità strutturale.

1.1 Dati tecnici chiave

Parametri

Specificazione

Numero articolo 6SL3330-6TE35-5AA3

Tipo di prodotto SINAMICS S120 Smart Line Module (SLM)

Tipo di telaio di progettazione

Tensione di ingresso 3 AC 380 - 480 V ± 10%, 50/60 Hz

Potenza di uscita 75 kW

Corrente di uscita nominale 140 A

Tensione di collegamento DC non regolata

Capacità rigenerativa Sì

Metodo di raffreddamento Raffreddamento a aria forzata con ventilatore integrato

Comunicazione DRIVE-CLiQ

1.2 Attributi tecnologici di base

Front End rigenerativo IGBT ad alta potenza: a questo livello di potenza, l'uso della tecnologia IGBT è essenziale per gestire le notevoli correnti coinvolte. Questa architettura consente al modulo di funzionare come rettificatore durante la guida e di passare senza problemi a un inverter durante la frenata, rifornendo energia alla rete. Questa capacità è fondamentale per applicazioni come gru elevatrici o trasportatori in discesa, dove ignorare la rigenerazione porterebbe a costi energetici proibitivi e complesse sfide di raffreddamento.

Sistema di raffreddamento ad aria forzata dedicato: a differenza dei moduli booksize che si basano su un flusso d'aria a livello di sistema, questo SLM di tipo telaio incorpora un proprio sistema di raffreddamento ad aria forzata integrato. Questo gruppo dedicato di ventilatore e dissipatore di calore è progettato per espellere in modo proattivo il calore significativo generato a 75 kW di potenza continua, garantendo stabilità operativa e evitando la deratazione termica in condizioni ambientali impegnative.

Collegamento DC non regolamentato & amp; Integrazione di sistema: come tutti gli SLM, fornisce un collegamento DC non regolato, il che significa che la tensione fluttua con l'alimentazione di ingresso. Sebbene questo lo differenzi da un ALM, rimane perfettamente adeguato per la stragrande maggioranza delle applicazioni ad alta potenza. L'integrazione completa nell'ecosistema S120 è realizzata tramite DRIVE-CLiQ, consentendo il controllo centralizzato, la diagnosi completa e la gestione dei parametri dall'unità di controllo che supervisiona.

2. Prestazioni e Vantaggi di applicazione

La proposta di valore di questo SLM da 75 kW è realizzata attraverso una maggiore efficienza energetica, semplificazione del sistema e affidabilità operativa in ambienti industriali su larga scala.

Riduzione sostanziale dei costi operativi: la capacità di rigenerare 75 kW di potenza frenante si traduce direttamente in bollette elettriche drammaticamente più basse. In applicazioni intensive come pale minerarie, grandi banchi di prova o linee di lavorazione dell'acciaio, il ritorno sull'investimento può essere notevolmente rapido, giustificando la spesa iniziale di capitale attraverso un continuo risparmio energetico.

Eliminazione delle resistenze frenanti ad alta capacità: per un sistema da 75 kW, l'utilizzo di un BLM non rigenerativo richiederebbe una banca di resistenze frenanti ampia, costosa e che consuma molto spazio. L'SLM elimina completamente questa necessità, liberando spazio nell'armadio, riducendo la complessità dell'installazione ed eliminando una principale fonte di calore indesiderato all'interno della sala di controllo, abbassando così il carico HVAC.

Costruzione robusta per la longevità industriale: il design del tipo telaio è costruito per resistere alle tensioni elettriche e meccaniche dell'industria pesante. La sua costruzione robusta e il raffreddamento dedicato lo rendono più resistente agli ambienti impegnativi spesso presenti nelle industrie minerarie, dei metalli e del cemento, contribuendo a una maggiore disponibilità complessiva del sistema.

Prospettiva estesa: il ruolo strategico dei moduli rigenerativi ad alta potenza

La scelta di un componente di potenza di questo calibro è una decisione strategica che influenza l'intera architettura elettrica e di controllo di una grande macchina o sistema.

1. Selezione del modulo di alimentazione di navigazione ad alti livelli di potenza

La matrice decisionale tra BLM, SLM e ALM diventa sempre più critica con l'aumento dei livelli di potenza, con implicazioni per costi, complessità e prestazioni.

La limitazione del BLM ad alta potenza: sebbene un modulo di linea di base (BLM) sia un'opzione teorica, la sua praticità diminuisce drasticamente oltre ~ 30 kW. Le resistenze frenanti necessarie per dissipare decine di kilowatt di energia diventano fisicamente enormi, generano calore estremo e presentano una sfida significativa per la sicurezza e la gestione delle strutture. Anche il costo operativo di sprecare questa energia diventa sostanziale.

SLM come scelta intelligente predefinita: per la stragrande maggioranza delle applicazioni ad alta potenza che richiedono rigenerazione, SLM di tipo telaio diventa la scelta sensibile predefinita. Offre il vantaggio fondamentale del recupero di energia e della correzione di fattori di potenza elevati senza il costo premium del collegamento DC completamente regolato offerto da un ALM di tipo telaio.

L'ALM per le prestazioni ultime: Un ALM di tipo telaio sarebbe scelto quando l'applicazione è eccezionalmente sensibile alle variazioni di tensione del bus CC. Questo è tipicamente riservato per le applicazioni più esigenti ad alta dinamicità, come i mandrini principali di macchine utensili giganti di tipo portico o laminatori ad alta precisione, dove il mantenimento della piena capacità di coppia durante un calo della tensione di rete non è negoziabile.

Selezione Insight:

La scelta a questo livello di potenza riguarda meno la funzionalità di base e più la qualità del controllo della potenza e le esigenze specifiche del processo. L'SLM offre un eccellente equilibrio, fornendo una rigenerazione intelligente e un miglioramento del fattore di potenza per applicazioni abbastanza robuste da gestire minori variazioni di collegamento DC.

2. Imperativi di progettazione del sistema per SLM di tipo telaio

L'integrazione di un SLM ad alta potenza richiede una pianificazione attenta oltre il modulo stesso.

Componenti obbligatori sul lato della linea: un SLM di questa classificazione deve essere accoppiato con un filtro di linea o un reattore di linea adeguatamente classificato. Questo componente non è facoltativo; è fondamentale per limitare le armoniche di corrente per soddisfare gli standard IEEE-519 o simili, proteggere il modulo dai transienti del lato della linea e garantire una commutazione stabile degli IGBT.

Requisiti per unità di controllo potenti: un bus DC ad alta potenza spesso fornisce numerosi moduli motori. Ciò richiede una potente unità di controllo (come la CU320-2) con connettività DRIVE-CLiQ sufficiente e potenza di elaborazione per gestire efficacemente l'intero sistema di azionamento. La configurazione, effettuata tramite SINAMICS Startdrive, prevede la configurazione della topologia di potenza e la definizione del controllo del flusso energetico tra i moduli.

Raffreddamento e logistica spaziale: l'installatore deve assicurarsi che l'armadio di controllo fornisca un adeguato spazio libero per l'aspirazione d'aria e lo scarico dell'SLM, come specificato da Siemens. La temperatura ambiente deve essere controllata e l'aria di raffreddamento deve essere libera da polvere e detriti eccessivi per evitare che i dissipatori di calore si intascano e le prestazioni di raffreddamento vengano compromesse nel tempo.

Domande frequenti (FAQ)

Perché è necessario il design del tipo telaio per un SLM da 75 kW?

Il design del tipo telaio è dettato dalla gestione termica. Un convertitore di potenza da 75 kW genera calore sostanziale che non può essere dissipato efficacemente attraverso i metodi passivi / convettivi utilizzati in moduli di dimensioni più piccole. Il sistema integrato di raffreddamento ad aria forzata del telaio SLM è progettato per respingere attivamente questo calore, garantendo che gli IGBT e altri componenti funzionino entro la loro gamma di temperatura sicura, garantendo così affidabilità e prestazioni nominali.

2. Come influisce il collegamento DC "non regolato" su un motore da 75 kW?

Per la maggior parte dei motori ad alta potenza che guidano pompe, ventilatori, trasportatori o sollevatori, l'effetto è trascurabile. Queste applicazioni sono in genere robuste a minori variazioni di tensione di alimentazione. La coppia del motore è proporzionale al quadrato della tensione, quindi un piccolo calo della tensione della rete (e quindi del collegamento CC) si traduce in un piccolo calo della coppia disponibile, che spesso è insignificante. Diventa un problema critico solo in applicazioni ad alta precisione e ad alta dinamica dove la coppia deve essere costante, richiedendo un ALM.

3. Questo SLM può essere utilizzato come unità autonoma per fornire un bus DC con azionamenti non Siemens?

Sebbene tecnicamente possibile, è fortemente scoraggiato e nega il valore fondamentale del prodotto. Il funzionamento, la protezione e la diagnostica dell'SLM sono profondamente integrati con il sistema di controllo SINAMICS S120 tramite DRIVE-CLiQ. Utilizzarlo con unità di terze parti richiederebbe un sistema di controllo esterno complesso e poco affidabile per lo stesso SLM, annullare le garanzie e sacrificare le funzioni di sicurezza e ottimizzazione coordinate di un sistema di azionamento unificato.

4. Quali sono i punti chiave di manutenzione per questo SLM ad alta potenza?

La manutenzione primaria è preventiva e si concentra sull'integrità del sistema di raffreddamento. È fondamentale ispezionare e pulire regolarmente i filtri di aspirazione dell'aria (se dotati) e i dissipatori di calore per garantire un flusso d'aria senza ostacoli. Il monitoraggio della temperatura del modulo e dello stato del ventilatore tramite la diagnostica del controller consente la manutenzione predittiva. È inoltre consigliabile controllare periodicamente la tenuta delle connessioni ad alta potenza durante i tempi di fermo programmati per prevenire punti caldi e potenziali guasti.

5. La rigenerazione energetica di questo SLM è compatibile con qualsiasi rete di fabbrica?

Generalmente sì, ma con una considerazione importante. L'energia rigenerata è pulita, energia sinusoidale. Tuttavia, il trasformatore di fabbrica e il sistema di distribuzione elettrica devono essere in grado di "assorbire" o "affondare" questa potenza. Di solito questo non è un problema, poiché l'energia rigenerata viene consumata da altri carichi sullo stesso trasformatore. Tuttavia, in uno scenario con pochissimi altri carichi (ad esempio, una fabbrica quasi inattiva), è consigliabile consultare un ingegnere elettrico per garantire la stabilità del sistema.
