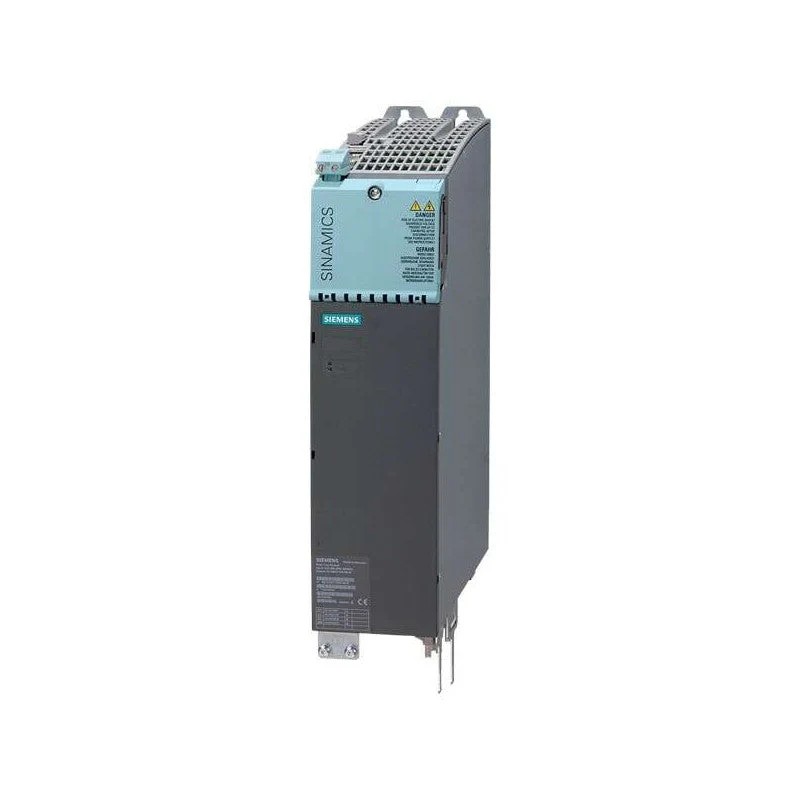

Siemens 6SL3130-1TE22-0AA0 Alimentazione di linea di base 20kW 600VDC

Modulo di linea di base Siemens SINAMICS S120 6SL3130-1TE22-0AA0: l'alimentatore economico e robusto per applicazioni di azionamento standard

Il Siemens 6SL3130-1TE22-0AA0 è un modulo di linea di base (BLM) all'interno della famiglia di azionamenti SINAMICS S120, che incarna una filosofia di progettazione centrata sull'efficienza dei costi e sull'affidabilità per applicazioni industriali standard. Questo modulo di alimentazione da 20 kW, in formato booksize, funge da componente fondamentale nei sistemi bus CC, svolgendo il compito essenziale di convertire l'alimentazione AC trifase in entrata in una tensione CC che alimenta i moduli motori a valle.

Il suo funzionamento semplice e non rigenerativo lo rende una scelta ideale per applicazioni con frenate poco frequenti o dove la dinamica del processo non giustifica l'investimento in moduli rigenerativi più avanzati. Progettato per l'integrazione in armadi di controllo, questo modulo di ingegneria tedesca fornisce una base energetica solida e affidabile per un'ampia gamma di compiti di automazione, dai semplici azionamenti di pompe e ventilatori ai sistemi trasportatori.

Core del prodotto: specifiche tecniche e progettazione funzionale

Il 6SL3130-1TE22-0AA0 funziona su un semplice principio di rettifica, utilizzando diodi o tiristori per raggiungere la sua conversione di potenza. Questa scelta di design è la chiave della sua robustezza e accessibilità.

Dati tecnici chiave:

Specificazione del parametro

Analisi funzionale approfondita:

Rettificazione non rigenerativa: come BLM, questo modulo funziona come una strada a senso unico per l'energia elettrica. Può solo convertire l'energia CA dalla rete in energia CC per il sistema di azionamento. Quando il motore agisce come generatore (ad esempio durante la decelerazione), il BLM non può invertire questa energia sulla griglia. Questa energia di frenata deve essere dissipata esternamente, in genere attraverso una resistenza frenante e l'unità frenante associata.

Collegamento DC non regolato: la tensione DC di uscita non è stabilizzata da componenti attivi. Fluttua in proporzione alla tensione AC di ingresso, in genere circa 1,35 volte il suo valore. Per un'alimentazione di 400V, questo si traduce in una tensione del bus CC di circa 540V. Sebbene questo sia sufficiente per molte applicazioni, significa che il sistema è più suscettibile alle variazioni di prestazione causate da abbassamenti della tensione della rete.

Circuito di precarica integrato: come altri moduli della linea S120, il BLM incorpora un circuito di precarica per alimentare in modo sicuro i condensatori di collegamento DC all'avvio, evitando una corrente di ingresso eccessiva. Per questo BLM da 20 kW, questo circuito include una resistenza di pre-carica e un contattore bypass interno.

Integrazione completa del sistema tramite DRIVE-CLiQ: nonostante le funzionalità di alimentazione di base, il modulo è completamente integrato nell'architettura di controllo S120. L'interfaccia DRIVE-CLiQ consente all'unità di controllo centrale (ad esempio CU320-2) di identificare automaticamente il modulo, monitorarne lo stato (come temperatura e guasti) e gestire senza problemi la struttura di potenza complessiva.

Scenari di applicazione e valore operativo

Applicazioni standard guidate dai costi: è perfettamente adatto per l'azionamento di pompe, ventilatori, compressori e trasportatori dove non sono necessarie frenate controllate e recupero di energia. In queste applicazioni a servizio continuo, il risparmio iniziale sui costi rispetto a un SLM o ALM può essere significativo senza compromettere le prestazioni operative.

Sistemi con carichi rigenerativi bassi: nei macchinari in cui gli eventi di frenatura sono rari e di bassa energia, il costo dell'aggiunta di una resistenza frenante è spesso inferiore alla differenza di prezzo tra un BLM e un modulo rigenerativo. Ciò rende il BLM una scelta economicamente valida.

Architettura di sistema semplificata: per gli OEM che costruiscono macchine standard, il BLM offre una soluzione di alimentazione semplice e affidabile. La sua integrazione nell'ecosistema S120 tramite DRIVE-CLiQ garantisce una messa in servizio e una diagnosi semplici, mentre la sua semplicità elettrica riduce la complessità della progettazione.

Prospettiva espansa: il ruolo strategico dei moduli di linea di base in un portafoglio diversificato

Comprendere la posizione di BLM nel contesto più ampio delle tecnologie di conversione di potenza è fondamentale per fare una scelta tecnicamente ed economicamente ottimale.

La gerarchia del modulo di alimentazione: BLM vs. SLM vs. ALM

Modulo di linea di base (BLM - questo modello): L'opzione più economica e di livello di ingresso. Non è rigenerativo, ha un collegamento DC non regolato e richiede una resistenza frenante esterna per la decelerazione. È la scelta predefinita per applicazioni sensibili ai costi senza frenate frequenti.

Smart Line Module (SLM): la soluzione di base. È rigenerativo, il che significa che può rifornire l'energia frenante alla griglia, risparmiando energia ed eliminando la resistenza frenante. Tuttavia, condivide la caratteristica del BLM di un collegamento DC non regolato. È ideale per applicazioni con frenate frequenti dove una tensione continua stabile non è critica.

Active Line Module (ALM): L'opzione ad alte prestazioni. È rigenerativo e fornisce una tensione di collegamento CC perfettamente regolata (ad esempio, una stabilità di 600V), garantendo prestazioni costanti del motore indipendentemente dalle fluttuazioni della rete. Offre anche un fattore di potenza quasi perfetto. Questo ha un costo iniziale più elevato ed è riservato per applicazioni ad alta dinamica e precisione.

Quadro decisionale:

Scegli un BLM quando l'applicazione ha una frenata infrequente, un basso potenziale di recupero di energia e il driver primario è il costo iniziale più basso.

Scegli un SLM quando si desidera risparmiare energia dalla rigenerazione e la tensione del collegamento DC può variare.

Scegli un ALM quando il processo richiede una tensione di collegamento CC assolutamente stabile per prestazioni massime e qualità di potenza superiore.

Note di progettazione e implementazione di sistemi critici

L'unità frenante obbligatoria: un'unità frenante (ad esempio, della serie 6SL3000-0BE) e una resistenza frenante di dimensioni adeguate non sono accessori opzionali per un BLM; Sono componenti essenziali del sistema. Questa unità commuta la resistenza nel circuito ogni volta che la tensione del bus CC supera una soglia, dissipando l'energia di frenatura come calore. La resistenza deve essere installata all'esterno dell'armadio di controllo con adeguata ventilazione.

Pre-carica e componenti esterni: mentre il BLM dispone di un circuito di pre-carica interno, è ancora necessario un contattore di linea esterno per l'ingresso di potenza principale. La sequenza di controllo deve prima chiudere questo contattore di linea per iniziare la precarica, e una volta completato, il contattore bypass interno del BLM si chiude.

Raffreddamento e installazione fisica: come modulo booksize, si basa sul flusso d'aria controllato all'interno di una pila booksize. L'aderenza alle linee guida di installazione di Siemens per quanto riguarda le spazialità, le specifiche di coppia per i collegamenti di alimentazione (ad esempio, viti M6 con coppia di 6 Nm) e la capacità di raffreddamento complessiva dell'armadio sono fondamentali per l'affidabilità a lungo termine.

Domande frequenti (FAQ)

Qual è la limitazione operativa più significativa di un BLM rispetto a un SLM?

La limitazione più significativa è la sua incapacità di rigenerare l'energia di frenatura. Un SLM può rifornire questa energia nella rete, riducendo il consumo complessivo di energia. Al contrario, un BLM deve sprecare questa energia come calore in una resistenza frenante. Ciò non solo aumenta i costi dell'elettricità, ma genera anche calore indesiderato all'interno dell'impianto, che potrebbe richiedere un raffreddamento aggiuntivo.

In che modo la tensione del collegamento CC "non regolata" influisce sulle prestazioni del mio motore?

Un collegamento CC non regolato significa che la tensione disponibile ai moduli del motore è direttamente legata alla tensione della rete. Se la tensione della linea diminuisce del 10%, anche il bus CC e la tensione e la coppia disponibili del motore diminuiranno. Per applicazioni robuste come pompe e ventilatori, questo è generalmente accettabile. Per mandrini ad alta precisione o applicazioni che devono mantenere la coppia completa durante i brownout, è necessaria la tensione stabile di un ALM.

L'interfaccia DRIVE-CLiQ di questo BLM viene utilizzata per il controllo?

No, non per il controllo attivo della conversione di potenza. L'interfaccia DRIVE-CLiQ sul BLM è utilizzata principalmente per l'identificazione, il monitoraggio e la sicurezza. Permette all'unità di controllo del sistema di rilevare automaticamente il modulo, leggere la targa di tipo, monitorarne lo stato (temperatura, guasti) e implementare funzioni di sicurezza come Safe Torque Off (STO). Il processo di rettifica è una funzione passiva e non controllata.

Questo BLM da 20 kW può fornire più moduli di motore su un bus DC comune?

Si', assolutamente. Questo è un concetto fondamentale del sistema S120. Questo BLM da 20 kW stabilisce un bus CC comune che può fornire qualsiasi combinazione di moduli motori S120 (ad esempio, un modulo da 10 kW e due moduli da 5 kW). La potenza continua totale prelevata da tutti i moduli del motore dal bus CC non deve superare la potenza nominale di 20 kW del BLM.

Quali sono i punti chiave di manutenzione per un BLM?

La manutenzione è in gran parte preventiva. L'attenzione primaria dovrebbe essere quella di garantire che i percorsi di raffreddamento siano puliti e senza ostacoli. Controllare periodicamente la tenuta delle connessioni ad alta potenza durante i tempi di fermo programmati. L'elemento di manutenzione più critico è spesso la resistenza frenante esterna; assicurarsi che sia pulito e abbia flusso d'aria illimitato per evitare il surriscaldamento. Il monitoraggio della temperatura e della cronologia dei guasti del modulo tramite il controller fornisce dati preziosi per la manutenzione predittiva.
