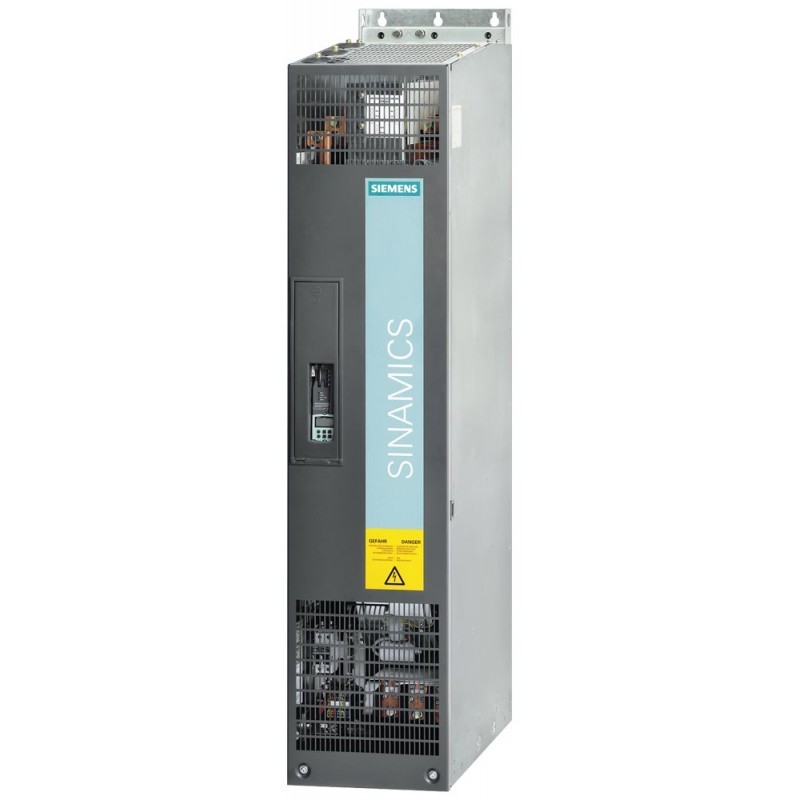

Modulo di controllo della potenza e del motore del telaio Siemens 6SL3310-1TE32-1AA3

Modulo di alimentazione del telaio Siemens 6SL3310-1TE32-1AA3: la spina dorsale robusta per sistemi di controllo del motore ad alte prestazioni

Il Siemens 6SL3310-1TE32-1AA3 è un modulo di potenza del telaio della rinomata famiglia di azionamenti SINAMICS S120, progettato per fornire una conversione di potenza affidabile ed efficiente per applicazioni industriali esigenti. Questo specifico modulo di controllo del motore è progettato come un'unità "tipo telaio", il che significa che è un componente di potenza autonomo destinato al montaggio individuale all'interno di un armadio di controllo, piuttosto che essere parte di una pila booksize. Con una notevole potenza nominale di 110 kW, funge da componente chiave in un comune sistema bus CC, fornendo la potenza CC necessaria per i moduli motori a valle per azionare tutto, dalle semplici pompe ai complessi servosistemi multi-asse. La sua robusta costruzione e le sue caratteristiche avanzate lo rendono una pietra angolare per soluzioni di automazione nell'industria pesante, tra cui la movimentazione dei materiali, banchi di prova e grandi celle di produzione.

1. Panoramica del prodotto e funzionalità di base

Il 6SL3310-1TE32-1AA3 è fondamentalmente un modulo di potenza del telaio, noto anche come modulo di linea di base (BLM). Il suo ruolo primario è quello di convertire la tensione di linea AC trifase in ingresso (380-480V) in una tensione DC stabile che viene alimentata al bus DC del sistema. Questo bus CC funge quindi da serbatoio di potenza condiviso per uno o più moduli motori, che sono i componenti direttamente responsabili del controllo dei motori.

Come modulo non rigenerativo, è progettato per applicazioni in cui l'energia frenante dei motori non viene rifornita alla rete ma viene invece gestita tramite altri mezzi, come le resistenze frenanti. Questo ecosistema di moduli di controllo del motore è parte integrante del sistema SINAMICS S120, famoso per la sua modularità, che consente la progettazione scalabile e flessibile della macchina in un intervallo di potenza da 0,12 kW a 5700 kW.

2. Specifiche tecniche chiave e caratteristiche di progettazione

Comprendere le specifiche e gli elementi di progettazione di questo modulo di potenza del telaio è fondamentale per l'integrazione del sistema. È nominale per un funzionamento di 110 kW con una tensione di ingresso a 3 fasi AC 380-480V, 50/60 Hz. Il modulo utilizza un design del telaio, che fornisce robustezza intrinseca ed è raffreddato attraverso un sistema di raffreddamento a aria forzata interno, essenziale per mantenere le prestazioni in condizioni di carico elevato.

2.1 Disegno di alta densità di potenza e telaio

La costruzione del tipo telaio di questo modulo di potenza è su misura per applicazioni ad alta potenza. La sua natura autonoma consente un montaggio flessibile all'interno di un armadio di controllo, indipendente da altri componenti di azionamento. Questo design è intrinsecamente più robusto e offre capacità di dissipazione del calore superiori rispetto ai formati compatti booksize, rendendolo adatto alle esigenze termiche di 110 kW.

2.2 Funzionamento non rigenerativo e connessione della resistenza frenante

Come modulo di linea di base, il 6SL3310-1TE32-1AA3 funziona in modalità non rigenerativa. Durante la frenata del motore, quando il motore agisce come generatore, l'energia in eccesso viene deviata verso una resistenza frenante collegata all'esterno, dove viene convertita in calore e dissipata. Questo design è economico per applicazioni in cui la frenata frequente o ad alta energia non è una preoccupazione primaria.

2.3 Sicurezza e diagnostica integrate

Il modulo supporta le funzioni complete "Safety Integrated" di Siemens. Una caratteristica fondamentale è il Safe Torque Off (STO), che impedisce l'avvio involontario del motore, migliorando la sicurezza del personale durante la manutenzione. Inoltre, il modulo è dotato di LED di stato e, attraverso la sua interfaccia DRIVE-CLiQ, fornisce dati diagnostici dettagliati, consentendo la manutenzione predittiva e la rapida risoluzione dei problemi.

2.4 Integrazione di sistema senza problemi tramite DRIVE-CLiQ

Come altri componenti della famiglia SINAMICS S120, questo modulo di alimentazione del telaio dispone di un'interfaccia DRIVE-CLiQ. Questo sistema di comunicazione digitale consente il riconoscimento automatico del modulo dall'unità di controllo centrale (ad es. CU320-2), semplificando la messa in servizio e garantendo che tutti i parametri e le funzioni di sicurezza siano coordinati nell'intero sistema di azionamento.

3. Prestazioni e Vantaggi di applicazione

Il 6SL3310-1TE32-1AA3 offre un valore significativo in scenari industriali specifici equilibrando le prestazioni con l'efficienza dei costi.

Soluzione di alimentazione economica per applicazioni ad alta potenza: per macchinari che non richiedono le capacità di recupero di energia dei più costosi moduli Smart o Active Line, questo modulo di linea di base offre una soluzione di alimentazione affidabile ed economica. Il suo risparmio iniziale di costi può essere sostanziale in applicazioni ad alta potenza come compressori di grandi dimensioni, ventilatori industriali o azionamenti trasportatori.

Robustezza per ambienti esigenti: il design del telaio e il raffreddamento ad aria forzata rendono questo modulo di potenza eccezionalmente adatto per ambienti industriali difficili. Può resistere alle tensioni elettriche e termiche comunemente presenti nelle industrie pesanti come l'estrazione mineraria, i metalli e la produzione di cemento, contribuendo a una maggiore disponibilità e affidabilità complessive del sistema.

Fondamento per sistemi multi-asse scalabili: questo modulo di potenza del telaio da 110 kW può servire come fonte centrale di alimentazione per un bus CC comune che alimenta più moduli motori. Questa architettura è ideale per celle di automazione complesse, come quelle nella produzione automobilistica o nelle linee di imballaggio, dove una potente fonte di energia alimenta in modo efficiente numerosi assi coordinati.

4. Prospettiva estesa: il ruolo dei moduli di potenza del telaio nei sistemi di azionamento industriali

Posizionare il 6SL3310-1TE32-1AA3 nel contesto più ampio della tecnologia di azionamento e della progettazione del sistema aiuta a fare una scelta informata e a comprenderne l'importanza strategica.

4.1 Architettura di sistema: il principio comune del bus DC

Il sistema SINAMICS S120 utilizza spesso un'architettura bus CC comune e il modulo di alimentazione del telaio è un componente chiave in questa configurazione. In questa configurazione, una singola unità potente come il 6SL3310-1TE32-1AA3 rettifica l'alimentazione della rete CA per creare un bus CC. Questo bus DC agisce quindi come un binario di energia condiviso, da cui più moduli di motore attingono energia per controllare singoli motori. Questa configurazione è altamente efficiente in quanto consente lo scambio di energia tra assi; Ad esempio, un motore frenante può rifornire energia nel bus CC, dove può essere immediatamente utilizzato da un motore acceleratore altrove nel sistema.

4.2 Confronto: telaio vs. moduli di alimentazione Booksize

La scelta tra un modulo di potenza tipo telaio e un modulo di potenza tipo booksize è fondamentale nella progettazione della macchina.

Moduli di alimentazione di tipo telaio (come 6SL3310-1TE32-1AA3)

Si tratta di unità indipendenti progettate per il montaggio individuale. Sono caratterizzati dalla loro potenza nominale superiore, costruzione robusta e sistemi di raffreddamento dedicati. Sono la scelta preferita per applicazioni ad alta potenza (tipicamente superiori a 90 kW) e per situazioni in cui i componenti non possono essere montati in uno stack booksize consolidato.

Moduli di alimentazione Booksize

Si tratta di unità compatte e modulari progettate per essere montate fianco a fianco su una rotaia standard, creando un controller di azionamento denso e integrato. Sono ideali per macchine multi-asse con restrizioni spaziali e per livelli di potenza dove il raffreddamento condiviso all'interno dello stack è sufficiente.

Il modulo di potenza del telaio è la scelta predefinita per applicazioni che richiedono alta potenza, massima robustezza e layout flessibile del telaio. Il formato del modulo motore booksize e del modulo di potenza viene selezionato quando l'ottimizzazione dello spazio, una potenza inferiore e un fattore di forma multi-asse semplificato sono i driver primari.

4.3 Considerazioni critiche di attuazione e manutenzione

La distribuzione e la manutenzione di questo modulo di potenza del telaio richiedono attenzione a diverse aree chiave.

Componenti esterni obbligatori: Un modulo di linea di base non rigenerativo come il 6SL3310-1TE32-1AA3 richiede una resistenza frenante esterna e un'unità frenante per funzionare in modo sicuro. Questi componenti non sono facoltativi e devono essere dimensionati correttamente in base alle esigenze di energia frenante dell'applicazione per evitare guasti di sovratensione del bus CC.

Unità di controllo e configurazione del sistema: il modulo di alimentazione del telaio richiede un'unità di controllo centrale (come il CU320-2) per funzionare. L'intero sistema di azionamento è configurato e messo in servizio utilizzando il software di ingegneria Siemens, come SINAMICS Startdrive all'interno del portale TIA, che fornisce un ambiente unificato per la parametrizzazione, l'ottimizzazione e la diagnostica.

Raffreddamento e spazi elettrici: il ventilatore interno e il dissipatore di calore del modulo richiedono un adeguato spazio per l'aspirazione d'aria e lo scarico per garantire un raffreddamento efficiente. Gli installatori devono seguire rigorosamente le linee guida di installazione di Siemens per quanto riguarda le distanze minime da altri componenti e le specifiche di coppia corrette per i collegamenti di alimentazione per garantire affidabilità e sicurezza a lungo termine.

Domande frequenti (FAQ)

1. Qual è la limitazione primaria di un modulo di linea di base non rigenerativo?

La limitazione principale è la sua incapacità di rifornire l'energia frenante dai motori nella rete elettrica, che invece viene convertita in calore tramite una resistenza frenante esterna e dissipata. Ciò si traduce in spreco di energia, aumento della temperatura ambiente nella sala di controllo e potenzialmente costi elettrici più alti rispetto a una soluzione rigenerativa, soprattutto in applicazioni con frenate frequenti.

2. Come la progettazione del tipo telaio beneficia la gestione termica?

Il design di tipo telaio incorpora un sistema di raffreddamento ad aria forzata dedicato con ventilatore e dissipatore di calore propri. Questo metodo di raffreddamento attivo è molto più efficace nella dissipazione del calore significativo generato a livelli di potenza di 110 kW rispetto al raffreddamento passivo o a livello di sistema utilizzato in moduli di dimensioni più piccole. Questa gestione termica dedicata è fondamentale per mantenere le prestazioni e prevenire il surriscaldamento in condizioni operative impegnative.

3. Questo modulo di potenza 110kW può essere utilizzato in un sistema con più moduli di motore più piccoli?

Sì, questo è un punto forte della comune architettura bus DC. La capacità di 110 kW di questo modulo di potenza del telaio rappresenta la potenza continua totale disponibile sul bus CC. È possibile collegare diversi moduli motori di potenza nominale inferiore variabile (ad esempio, più moduli da 30 kW, 15 kW) purché la somma delle loro esigenze di potenza non superi la capacità di 110 kW del BLM, tenendo conto anche degli scenari di potenza di picco e frenatura.

4. Quali sono le caratteristiche chiave di sicurezza integrate in questo modulo?

Il modulo supporta le funzioni Safety Integrated di Siemens, con il Safe Torque Off (STO) come caratteristica fondamentale. STO garantisce che l'elettronica di potenza non generi alcuna uscita che produca coppia al motore, una misura di sicurezza critica per la manutenzione e le situazioni di emergenza. La diagnostica del modulo può anche monitorare guasti come guasti a terra e sovratemperatura, migliorando la sicurezza generale del sistema.

5. Qual è il ruolo di DRIVE-CLiQ in questo modulo di alimentazione?

DRIVE-CLiQ è la spina dorsale digitale del sistema SINAMICS S120. Per questo modulo di potenza del telaio, serve due scopi principali: l'identificazione automatica (l'unità di controllo riconosce il modulo e i suoi parametri all'avvio) e la diagnostica completa (trasmette dati operativi come temperatura e stato, consentendo il monitoraggio in tempo reale e la risoluzione dei problemi semplificata).
