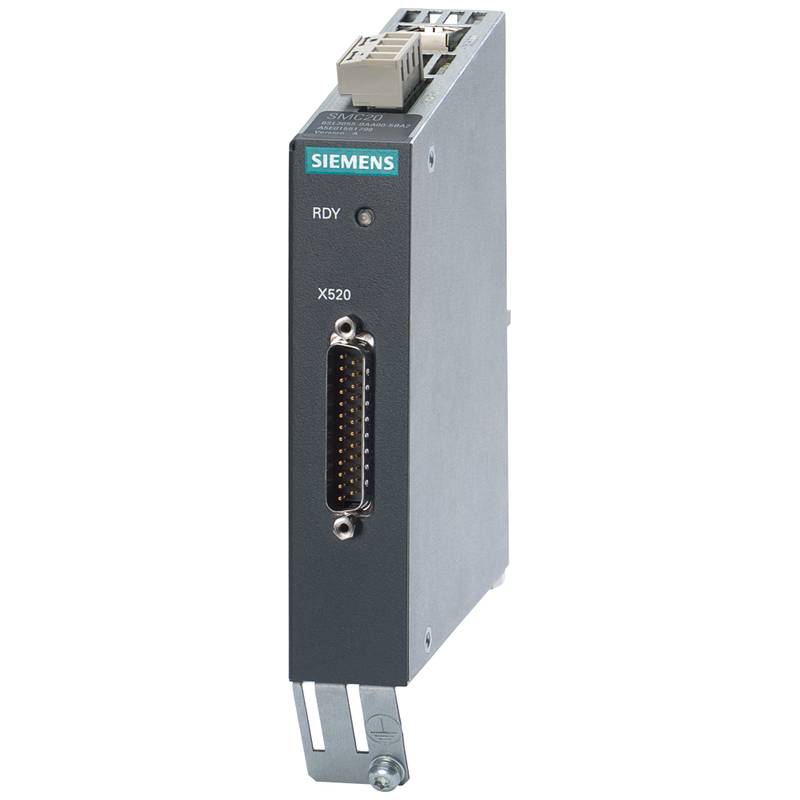

Il Siemens 6SL3055-0AA00-5BA3 è inequivocabilmente un modulo sensore SINAMICS S120. Più specificamente, è designato come SMC20, un modulo di sensore di azionamento montato in armadio progettato per colmare il divario tra encoder ad alta precisione e il mondo digitale del sistema di azionamento SINAMICS S120. La sua funzione primaria è quella di valutare ed elaborare segnali provenienti da tipi specifici di encoder rotativi che non dispongono nativamente di un'interfaccia DRIVE-CLiQ, convertendo i loro dati analogici o seriali in un formato digitale standardizzato che il controller dell'azionamento può comprendere.
Questo modulo è un componente essenziale per l'integrazione di motori ad alta precisione nella moderna automazione. Funziona come interprete di segnale critico, consentendo al sistema S120 di sfruttare il feedback superiore da encoder incrementali sinuso-cosino 1 Vpp e encoder assoluti EnDat per compiti che richiedono estrema precisione, come posizionamento preciso, movimento sincronizzato e regolazione della velocità di alta qualità. Fornendo un percorso dedicato ad alta fedeltà per i dati dell'encoder, il modulo sensore SMC20 garantisce che gli algoritmi di controllo dell'unità funzionino sulle informazioni di posizione e velocità in tempo reale più accurate disponibili.

1.Specifiche tecniche e progettazione fisica
Il modulo SMC20 è progettato per l'affidabilità e l'integrazione senza problemi negli armadi di controllo industriali. Il suo design dà priorità all'integrità del segnale e alla compattezza.
Interfaccia elettrica e funzionale:
Il modulo funziona su un alimentatore DC 5V, rendendolo adatto per ambienti industriali standard a bassa tensione. La sua capacità chiave è l'elaborazione di segnali di feedback ad alta risoluzione. È specificamente progettato per interfacciarsi con due tipi principali di encoder ad alte prestazioni: encoder incrementali SIN/COS 1 Vpp e encoder assoluti EnDat. Una caratteristica significativa è la sua indipendenza dal cavo DRIVE-CLiQ per l'input dei dati; invece, si collega direttamente all'encoder tramite cablaggio convenzionale. Tuttavia, emette i dati elaborati al sistema SINAMICS attraverso la sua porta DRIVE-CLiQ. Supporta lunghezze di cavi dell'encoder fino a 100 metri, facilitando la progettazione flessibile della macchina. Le dimensioni compatte del modulo sono di 150 mm (altezza) x 30 mm (larghezza) x 111 mm (profondità), con un design leggero di circa 410 grammi, che consente il montaggio ad alta densità su una binaria DIN standard di 35 mm all'interno di un armadio di controllo.
Funzione 2.Core e integrazione del sistema
Il modulo sensore di azionamento SMC20 funge da traduttore specializzato e condizionatore di segnale all'interno dell'architettura SINAMICS S120.
Elaborazione del segnale e conversione digitale:
Gli encoder come i tipi SIN/COS emettono onde sinusoidale e cosinesiali analogiche, mentre gli encoder EnDat utilizzano un protocollo digitale bidirezionale. Il circuito interno dell'SMC20 è adattato per ricevere questi segnali. Per gli ingressi analogici, esegue la digitalizzazione ad alta risoluzione, convertendo i modelli di onde sottili in conti digitali precisi. Per EnDat, gestisce la comunicazione seriale per richiedere e ricevere dati di posizione assoluti. Questo processo riduce al minimo il rumore del segnale e preserva la risoluzione nativa dell'encoder, che è cruciale per raggiungere un movimento fluido a velocità molto basse e alta precisione posizionale.
Ruolo nell'ecosistema SINAMICS S120:
In una configurazione tipica, l'SMC20 non è controllato da un modulo motore ma da un'unità di controllo centrale (ad esempio, CU320-2). Una volta collegato tramite DRIVE-CLiQ, l'unità di controllo identifica automaticamente il modulo sensore SINAMICS S120 e lo integra nella topologia dell'azionamento. Il modulo diventa il dispositivo di feedback dedicato per un asse specifico. Tutti i dati critici - posizione, velocità e informazioni diagnostiche elaborate dall'encoder (inclusi possibili guasti del sensore) - vengono trasmessi in tempo reale al controller. Ciò consente funzioni avanzate di controllo a circuito chiuso e monitoraggio centralizzato.
3.Scenari di applicazione e vantaggi chiave
Questo modulo sblocca il potenziale di motori premium e applicazioni specializzate che si basano su sistemi di feedback non DRIVE-CLiQ.
Aree di applicazione primarie:
L'SMC20 è indispensabile nelle macchine utensili di fascia alta, dove i motori dotati di encoder sinusoidal ad alta risoluzione vengono utilizzati per fresatura, macinazione e tornitura di precisione. È altrettanto fondamentale nella robotica per il posizionamento accurato del braccio e nelle macchine di stampa/imballaggio per una sincronizzazione precisa tra gli assi. Qualsiasi applicazione che utilizza un motore con un encoder analogico o EnDat e richiede l'integrazione nella piattaforma SINAMICS è un candidato per questo modulo.
Vantaggi competitivi e proposta di valore:
Integrazione a prova di futuro: protegge gli investimenti in motori costosi e di alta qualità che non hanno un'interfaccia DRIVE-CLiQ nativa, consentendo loro di essere utilizzati con l'ultima tecnologia S120.
Prestazioni ottimizzate: preservando la risoluzione completa del segnale dell'encoder e fornendo un'elaborazione dedicata, consente prestazioni superiori del loop di controllo rispetto ai convertitori di segnale semplificati.
Diagnostica del sistema: integra la salute dell'encoder e lo stato del segnale nel quadro diagnostico completo dell'unità, consentendo la manutenzione predittiva e la risoluzione dei problemi più facile.
Prospettiva estesa: il paesaggio dell'interfaccia dell'encoder nel controllo del movimento
Comprendere il contesto più ampio dei sistemi di feedback evidenzia l'importanza strategica di moduli come l'SMC20.
1.L'ecosistema di feedback: interfacce native vs.External
I moderni sistemi di azionamento gestiscono in genere il feedback in due modi. Gli encoder DRIVE-CLiQ nativi hanno l'interfaccia integrata, offrendo semplicità plug-and-play e scambio diretto di dati. Gli encoder esterni con moduli, come la configurazione che coinvolge l'SMC20, vengono utilizzati quando il motore ha un'uscita diversa, spesso analogica o proprietaria. Questo è comune con molti motori di terze parti, motori ad alte prestazioni tradizionali o applicazioni specializzate (ad esempio, encoder montati su grandi cambio). La categoria di moduli sensori di azionamento esiste per unificare questo paesaggio diverso, fornendo un gateway standardizzato e di alta qualità nel sistema di azionamento digitale.
2.Navigare nella famiglia SMC: scegliere l'interfaccia giusta
L'SMC20 fa parte di una famiglia più ampia di moduli sensori, ognuno dei quali serve un protocollo encoder specifico. Scegliere quello giusto è fondamentale.
SMC10: Progettato per la valutazione dei segnali del risolvere.
SMC20(Questo modulo): Per encoder incrementali e assoluti EnDat SIN/COS 1Vpp.
SMC30: elabora segnali da codificatori incrementali TTL/HTL e codificatori assoluti SSI.
SMC40: Si concentra sul nuovo protocollo EnDat 2.2.
Questa specializzazione garantisce che ogni tipo di encoder sia abbinato all'elettronica di condizionamento del segnale ottimale, garantendo la migliore precisione dei dati possibile e l'affidabilità del sistema.
Domande frequenti (FAQ)
Qual è lo scopo principale del modulo sensore SMC20?
Lo scopo principale è quello di agire come adattatore intelligente per encoder ad alta precisione che non hanno un'interfaccia DRIVE-CLiQ integrata. Prende i segnali grezzi dagli encoder SIN/COS o EnDat, li converte in un formato digitale ad alta risoluzione e trasmette senza problemi questi dati critici di posizione e velocità nel sistema di azionamento SINAMICS S120 per un controllo preciso del motore.
Posso usare questo modulo con qualsiasi encoder motore?
No, non è universale. Il modulo SMC20 6SL3055-0AA00-5BA3 è specificamente progettato per due tipi di encoder: encoder incrementali sine-cosino (SIN/COS) 1 Vpp e encoder assoluti EnDat. Utilizzarlo con un TTL, HTL, resolver o altro protocollo non funzionerà. È necessario selezionare il modulo sensore Siemens che corrisponde alle specifiche di uscita del codificatore.
Come si collega l'SMC20 al sistema di azionamento?
Il modulo ha due connessioni chiave. In primo luogo, si collega direttamente ai cavi di uscita dell'encoder tramite una porta dedicata (spesso un connettore Sub-D). In secondo luogo, si collega al sistema SINAMICS S120 tramite un cavo DRIVE-CLiQ standard, collegandolo a un'unità di controllo o un altro nodo DRIVE-CLiQ. Inoltre richiede un'alimentazione separata 5V DC.
Quali sono i vantaggi rispetto a un semplice convertitore di impulsi?
A differenza dei convertitori di base che traducono solo i treni di impulsi, l'SMC20 esegue un'elaborazione avanzata del segnale. Mantiene l'alta capacità di interpolazione delle onde sinusoidale analogiche per una risoluzione ultrafina, gestisce la comunicazione bidirezionale di EnDat e fornisce una completa integrazione nei quadri di diagnostica e sicurezza dell'unità. Ciò si traduce in una migliore precisione, affidabilità e accesso alla diagnostica a livello di sistema.
L'SMC20 è utilizzato per funzioni di sicurezza?
Il ruolo primario dell'SMC20 è per il controllo di precisione standard. Funzioni di sicurezza come Safe Torque Off (STO) o Safely Limited Speed (SLS) all'interno del framework SINAMICS Safety Integrated in genere si basano su encoder di sicurezza dedicati o moduli di valutazione aggiuntivi. Consulta sempre i manuali ufficiali di sicurezza Siemens per le configurazioni conformi.
