1. Panoramica del prodotto e architettura del sistema

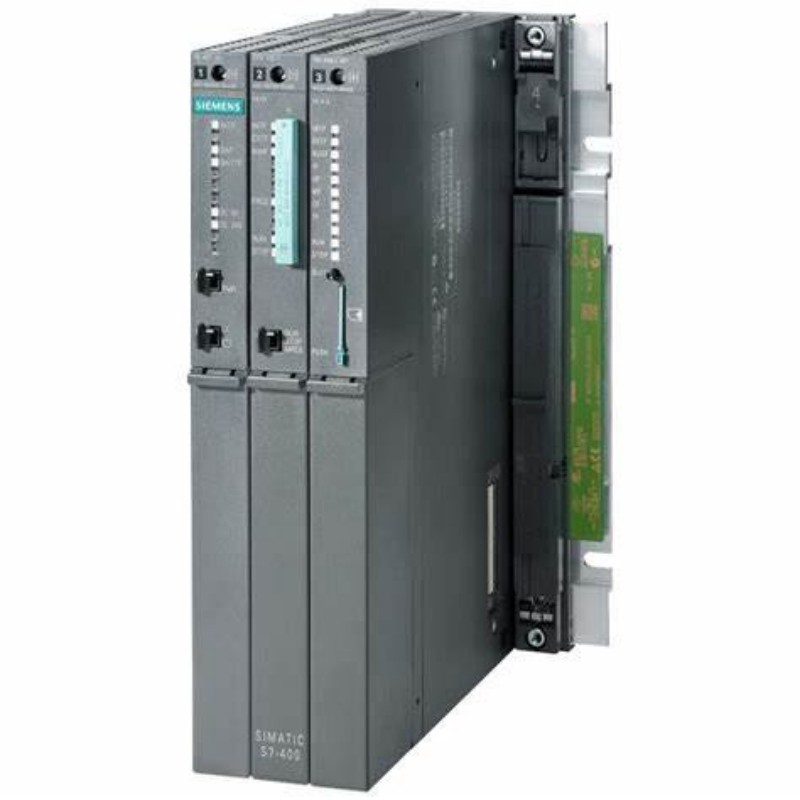

L'EXM 438-1 non è un modulo I/O PLC standard; è un modulo di estensione analogico digitale specializzato e plug-in progettato esclusivamente per il modulo base FM458-1 DP all'interno della famiglia SIMATIC S7-400. La sua funzione primaria è quella di collegare il FM458-1 DP, un processore ottimizzato per algoritmi di controllo intensivi in termini di calcolo e critici in termini di tempo, con il mondo fisico dei sensori e delle unità.
Questa architettura è pensata per la velocità. L'EXM 438-1 si collega al DP FM458-1 tramite un bus interno dedicato, bypassando il backplane SIMATIC standard. Questa connessione diretta consente al processore di applicazione di leggere e scrivere dati I/O con una latenza minima, supportando tempi di ciclo a partire da 100 microsecondi. In questa configurazione, il rack standard S7-400 fornisce principalmente energia, mentre tutto lo scambio di dati ad alta velocità avviene direttamente tra il DP FM458-1 e l'EXM 438-1.
2.Specifiche tecniche dettagliate e capacità di I/O
L'EXM 438-1 è progettato per gestire un'ampia gamma di segnali necessari per il controllo avanzato, in particolare in applicazioni di movimento e servo.
I/O analogico: Il modulo fornisce interfacce analogiche di alta precisione. Include 5 ingressi analogici differenziali con un raggio di ±10V e risoluzione a 12 bit. Per l'uscita, dispone di 8 uscite analogiche: quattro con risoluzione a 16 bit e quattro con risoluzione a 12 bit, tutte con una gamma di uscita ± 10V e protezione da cortocircuito individuale. I tempi di conversione sono eccezionalmente veloci, fino a 2 microsecondi per le uscite a 16 bit.
Integrazione digitale I/O e encoder: per feedback discreto e di posizione, il modulo offre 16 ingressi digitali e 8 uscite digitali. Una caratteristica distintiva è il suo supporto diretto per un'ampia gamma di encoder. Può collegare fino a 12 encoder contemporaneamente: otto encoder incrementali (con capacità di sincronizzazione) e quattro encoder assoluti che supportano interfacce SSI o EnDat. Ciò elimina la necessità di moduli di interfaccia encoder separati.
Potenza, isolamento e progettazione fisica: il modulo richiede sia 5V DC (dal backplane) che 24V DC (fornito esternamente) per il funzionamento. I canali I/O critici sono dotati di isolamento elettrico per migliorare la stabilità del sistema e l'immunità al rumore. Progettato come modulo a slot singolo, funziona senza ventilatore in ambienti fino a 40°C ed ha un peso di circa 1 kg.
Vantaggi funzionali 3.Core
Il design dell'EXM 438-1 si traduce in diversi vantaggi chiave per impegnative attività di automazione.
Prestazioni deterministiche e ad alta velocità: la connessione diretta del bus interno al DP FM458-1 garantisce tempi di aggiornamento I/O prevedibili e inferiori ai millisecondi. Questo determinismo è essenziale per il controllo a circuito chiuso di processi ad alta dinamicità, come la sincronizzazione di più assi in una stampatrice o il controllo della tensione in una laminatrice.
Configurazione semplificata del sistema: gli ingegneri configurano l'EXM 438-1 non con la logica tradizionale della scala, ma utilizzando lo strumento Continuous Function Chart (CFC) all'interno dell'ambiente STEP 7. Questo approccio grafico basato su blocchi di funzioni è spesso più intuitivo per implementare algoritmi di controllo complessi, semplificando il processo di ingegneria.
Riduzione dell'impronta hardware: integrando I/O analogico, I/O digitale e ampie interfacce encoder in un unico modulo, l'EXM 438-1 riduce significativamente il numero di componenti richiesti in un armadio di controllo. Questo consolidamento risparmia spazio, semplifica il cablaggio e migliora l'affidabilità generale del sistema.
4.Domini di applicazione primari
Questo modulo è impiegato in settori in cui la velocità e la precisione del controllo non sono negoziabili.
Controllo del movimento ad alta dinamicità: ideale per macchinari complessi come robot di imballaggio, macchine utensili CNC e attrezzature di produzione tessile dove più assi devono essere coordinati con estrema precisione e velocità.
Controllo avanzato del processo: adatto per applicazioni di controllo del processo a ciclo rapido, come il controllo degli azionamenti principali in fabbriche di carta, stazioni di laminazione e avvolgimento del metallo o banchi di prova per motori e turbine.
Soluzioni ad alte prestazioni personalizzate: funge da backbone I/O per sistemi specializzati costruiti intorno al DP FM458-1, dove i tempi di scansione standard del PLC sono insufficienti.
Domande frequenti (FAQ)
Qual è la differenza fondamentale tra il modulo 6DD1607-0AA2 e il modulo EXM 438-1?
Il 6DD1607-0AA2 è il numero di articolo per il modulo di applicazione FM458-1 DP, che è l'unità di elaborazione centrale per i compiti di controllo ad alta velocità. L'EXM 438-1 è un modulo di espansione I/O dedicato separato (spesso ordinato con il numero di articolo 6DD1607-0CA1) che si connette direttamente al DP FM458-1 per fornire le sue interfacce analogiche, digitali e encoder ultraveloci.
Il modulo EXM 438-1 può essere utilizzato con una CPU S7-400 standard senza il DP FM458-1?
No, non può. L'EXM 438-1 è progettato funzionalmente e fisicamente per funzionare solo con il modulo base FM458-1 DP. La sua connessione bus interna diretta non è compatibile con il bus I/O standard di una CPU S7-400 convenzionale.
Quale software è necessario per programmare e configurare un sistema utilizzando l'EXM 438-1?
La configurazione viene effettuata all'interno del framework di ingegneria Siemens STEP 7, specificamente utilizzando l'editor Continuous Function Chart (CFC). Il sistema FM458-1 DP può richiedere anche il pacchetto software D7-SYS per blocchi di funzioni avanzati e sistemi operativi ottimizzati.
Come gestisce l'EXM 438-1 i segnali dell'encoder?
Il modulo fornisce circuiti dedicati per collegare un mix di encoder incrementali e assoluti. Supporta segnali di encoder incrementali simmetrici e asimmetrici e encoder assoluti con interfacce SSI o EnDat, fornendo direttamente i segnali di potenza e clock necessari.
Quali sono le specifiche ambientali per un funzionamento affidabile?
Il modulo è progettato per ambienti industriali. Può funzionare a temperature ambienti da 0°C a 40°C senza ventilatore ad aria forzata. Se la temperatura supera i 40°C, è necessario installare un ventilatore per garantire prestazioni affidabili.
