Siemens 6DD1607-0AA2 Applicazione PLC ad alte prestazioni Modulo di controllo

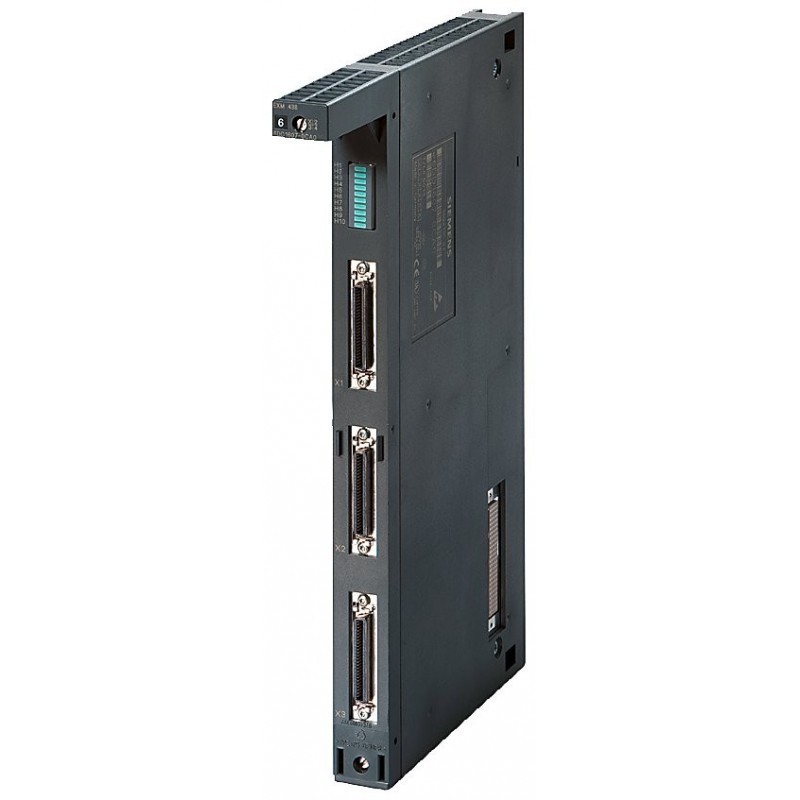

Il numero di ordine Siemens 6DD1607-0AA2 è una variante specifica del modulo di applicazione SIMATIC S7-400 FM458-1 DP. A differenza di una CPU standard, è un modulo di funzione ad alta velocità specializzato progettato per scaricare e gestire compiti informatici intensivi e critici all'interno del sistema PLC S7-400. Questo modulo eccelle negli scenari in cui i tempi di scansione del processore standard sono ridotti, agindo come un processore dedicato per il complesso controllo a circuito chiuso, il conteggio ad alta velocità e il sofisticato controllo del movimento.

1. Panoramica del prodotto e architettura del sistema

Il FM458-1 DP è un modulo fondamentale per l'implementazione di soluzioni di automazione ad alte prestazioni all'interno del framework SIMATIC S7-400. La piattaforma S7-400 è nota come una potente famiglia PLC progettata per le esigenze di prestazioni di fascia media e alta, caratterizzata da un design modulare, un potente bus backplane e il supporto per operazioni multi-CPU. All'interno di questo sistema, il FM458-1 DP occupa una nicchia unica.

La sua funzione primaria è quella di alleviare la CPU centrale da pesanti carichi di calcolo. Mentre la CPU principale S7-400 gestisce la logica sequenziale, la comunicazione e la gestione del sistema, il DP FM458-1 può essere incaricato di eseguire algoritmi dedicati ad alta velocità. Si connette direttamente al backplane S7-400 e dispone di un'interfaccia PROFIBUS-DP integrata, che gli consente di agire come master o slave su una rete DP ad alta velocità per la comunicazione diretta con unità, I / O e altri dispositivi di campo. Questa architettura è ideale per il calcolo multi-processore, dove i compiti complessi sono suddivisi in tecnologie come controllo a loop aperto, calcolo o comunicazione e assegnati a diversi processori specializzati.

2.Specifiche tecniche e progettazione hardware

Il modulo è progettato per l'affidabilità in ambienti industriali e richiede un singolo slot in un rack S7-400. Il suo hardware è progettato per un funzionamento deterministico a bassa latenza.

Dati di base elettrici e di prestazioni:

Alimentazione: Funziona sulla potenza backplane DC 5V del sistema, con un consumo di corrente tipico di 1,5 A e un massimo di 3 A. Richiede anche un'alimentazione DC 24V per i suoi ingressi digitali integrati.

Elaborazione e memoria: per conservare parametri e dati critici, il modulo è dotato di una SRAM buffer e supporta una batteria di riserva, con una corrente di riserva massima di 15µA. Include un orologio hardware (orologio in tempo reale) con una risoluzione di 500 ms.

I/O ad alta velocità: una caratteristica chiave è il canale di input digitale a bordo. Fornisce 8 ingressi digitali tramite un connettore dedicato (X2), che accetta un segnale 24 V DC. Questi ingressi sono progettati per una risposta ultra-veloce, con un ritardo di ingresso da "0" a "1" di soli 5 microsecondi (µs), che è critico per la cattura di segnali encoder ad alta velocità o trigger eventi precisi.

Caratteristiche fisiche: Il modulo ha un peso sostanziale di circa 1000 grammi, che riflette la sua robusta costruzione.

Comunicazione integrata e diagnostica:

L'interfaccia PROFIBUS-DP di bordo supporta funzioni avanzate come equidistanza (per un tempo preciso del bus) e scambio diretto di dati (DX), consentendo una comunicazione veloce da controller a controller. Sono integrate funzioni di allarme e diagnostica complete, consentendo il monitoraggio dettagliato del sistema e la risoluzione dei problemi.

Caratteristiche 3.Core e Vantaggi di applicazione

Il FM458-1 DP trasforma un PLC standard S7-400 in una piattaforma in grado di affrontare le sfide di controllo più esigenti. I suoi vantaggi si realizzano in diversi settori chiave:

Esecuzione deterministica e ad alta velocità del loop di controllo: il processore dedicato del modulo e l'I/O veloce consentono l'esecuzione di algoritmi di controllo con tempi di ciclo estremamente brevi e prevedibili. Questo è essenziale per applicazioni come il controllo del movimento di precisione, il controllo della turbina o il controllo della tensione nell'elaborazione della rete, dove l'instabilità può verificarsi in millisecondi.

Scaricamento di funzioni matematiche complesse: può eseguire calcoli complessi ad alta intensità di processore, come trasformazioni di coordinate per la robotica, controllo avanzato PID con feed forward o controllo predittivo basato su modelli, senza influire sulle prestazioni della CPU principale. Ciò preserva la reattività generale del sistema per altre attività.

Comunicazione diretta sul campo ad alta velocità: sfruttando la sua capacità master integrata PROFIBUS-DP, il DP FM458-1 può comunicare direttamente con una rete di unità (ad esempio, SINAMICS) e dispositivi I/O. Questo crea un percorso di loop di controllo breve e veloce che bypassa la CPU centrale, riducendo significativamente la latenza per le applicazioni di controllo del movimento.

Fondazione per soluzioni personalizzate e ottimizzate: gli ingegneri possono programmare il modulo con codice altamente specializzato e ottimizzato per una funzione specifica della macchina. Questo contrasta con l'uso di una CPU di uso generale per tutto, consentendo una progettazione globale del sistema più efficiente e potente.

4.Domini di applicazione primari

Questo modulo è implementato in settori in cui prestazioni, precisione e affidabilità non sono negoziabili.

Complessi sistemi di controllo del movimento: è ideale per il movimento coordinato multi-asse in macchine come stampatrici, macchine per l'imballaggio e linee di conversione. Può gestire ingranaggi elettronici, profilazione a cam e compiti complessi di interpolazione.

Controllo di processo ad alta velocità: In industrie come le materie plastiche (stampaggio ad iniezione), la gomma o le fibre, dove il controllo rapido e a circuito chiuso della temperatura, della pressione e della posizione è critico per la qualità del prodotto.

Bench di prova e controllo della piattaforma di simulazione: utilizzato per controllare banchi di prova dinamici per motori, turbine o componenti del veicolo, dove sono necessarie l'acquisizione dei dati in tempo reale e l'uscita di controllo ad alta frequenza.

Automazione specializzata della macchina: qualsiasi macchina personalizzata con un algoritmo di controllo unico e computazionalmente pesante, come sistemi di pesatura avanzati, ottimizzazione del percorso di taglio laser o stazioni di assemblaggio complesse, può beneficiare della potenza di elaborazione dedicata del DP FM458-1.

Contesto comparativo e integrazione di sistema

Per apprezzare il ruolo del DP FM458-1, è utile comprendere la gerarchia dell'elaborazione del controllo.

CPU standard S7-400: Esegue il programma utente principale, gestisce le reti di comunicazione (come Industrial Ethernet per HMI e connettività IT) e gestisce le risorse di sistema. È il "manager" del sistema di automazione.

FM458-1 DP Modulo di applicazione: Un "specialista" o "co-processore". È programmato con una funzione dedicata per un compito specifico ad alta velocità. Funziona in parallelo con la CPU, scambiando i dati necessari tramite il backplane e/o PROFIBUS.

Moduli tecnologici (ad esempio, contatori, posizionamento): Altri moduli S7-400 come il contatore FM450-1 o il modulo di posizionamento FM451 gestiscono funzioni hardware dedicate, ma sono in genere più limitati nella programmabilità del versatile, software-driven FM458-1 DP.

L'FM458-1 DP è selezionato quando la velocità di controllo o la complessità di calcolo richiesta superano le comode capacità di un ciclo CPU standard. Permette agli architetti di sistema di implementare un modello di elaborazione distribuito all'interno di un unico rack del controller, portando a progetti di macchine più puliti, più efficienti e più performanti.

Domande frequenti (FAQ)

1.In che modo la programmazione del FM458-1 DP è diversa dalla programmazione di una CPU standard S7-400?

Il FM458-1 DP è programmato utilizzando pacchetti di programmazione specifici di Siemens, come il linguaggio CFC (Continuous Function Chart) all'interno del framework di ingegneria SIMATIC. Il programma sviluppato per il FM458-1 DP è un'applicazione dedicata che esegue indipendentemente sul modulo, mentre la CPU standard è programmata in linguaggi come Ladder Logic (LAD) o Structured Text (ST) per la logica generale e il sequenziamento.

2.What sono gli ingressi digitali ultra-veloci 5µs utilizzati per?

Questi ingressi sono progettati per catturare direttamente segnali ad alta frequenza. Un uso primario è il collegamento di encoder incrementali ad alta risoluzione per il feedback di posizione nei sistemi di controllo del movimento. Il tempo di risposta di 5 µs garantisce che anche a velocità del motore molto elevate, nessun impulso encoder viene perso, che è critico per mantenere un controllo preciso della posizione e calcolare la velocità precisa.

3.Può il DP FM458-1 funzionare senza una CPU centrale S7-400?

No, non può. Il DP FM458-1 è un modulo di funzione che richiede che una unità di elaborazione centrale (CPU) S7-400 sia presente nello stesso rack. La CPU gestisce l'avvio del sistema, inizializza i moduli e gestisce il coordinamento generale del programma e la comunicazione con i dispositivi di programmazione (PG) e le interfacce uomo-macchina (HMI). Il FM458-1 DP è un componente dipendente, anche se molto potente, del sistema di controllo della CPU.

4.Quali tipi di algoritmi di controllo è questo modulo più adatto per?

Esegue algoritmi deterministici che richiedono un'esecuzione rapida e regolare. Ciò include:

Controllo avanzato del PID: Multi-loop, cascata o PID con complesso feedforward e compensazione del tempo morto.

State-Space Controllers: utilizzato in sistemi di controllo multivariabile.

Modelli matematici: esecuzione di simulazioni in tempo reale o modelli di processo per il controllo predittivo.

Pianificazione della traiettoria del movimento: calcolo di percorsi complessi e lisci per il movimento coordinato multi-asse.

5.In che modo la capacità master PROFIBUS-DP migliora le sue prestazioni nel controllo del movimento?

In una tipica configurazione di controllo del movimento, il DP FM458-1 può essere configurato come DP master per una rete di servoaccionamenti. Ciò consente di inviare i punti di impostazione (posizione, velocità, coppia) e ricevere i valori effettivi direttamente a un tempo fisso di ciclo del bus ad alta velocità (equidistanza). Questo crea un "bus di movimento" strettamente sincronizzato, riducendo al minimo il jitter della comunicazione e assicurando che tutti gli assi siano aggiornati contemporaneamente, il che è fondamentale per un movimento coordinato preciso.
