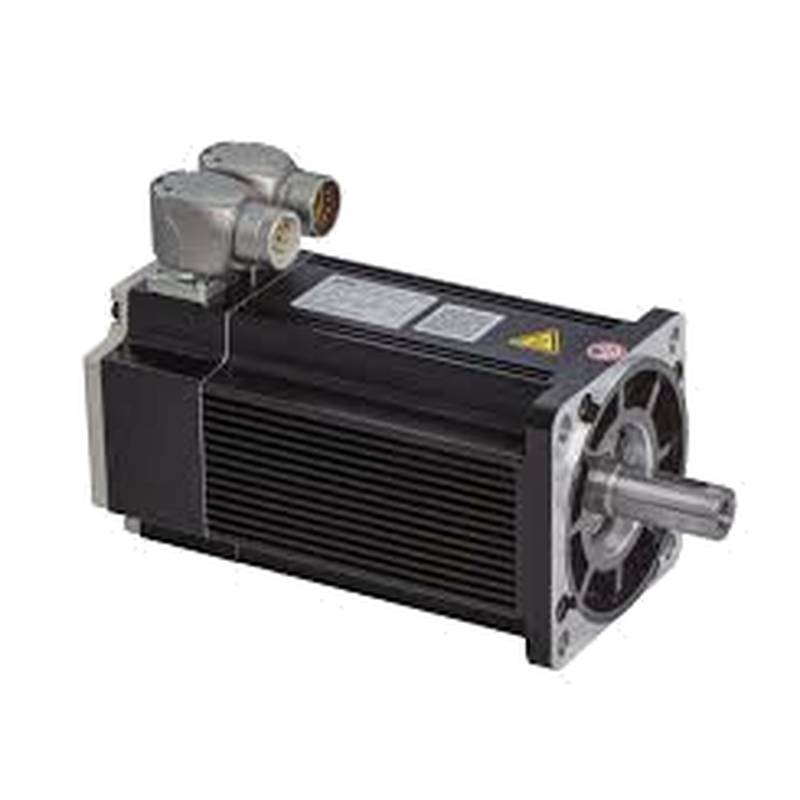

Motore servo AC brushless ABB HDS100-0308ASKNN da 750 Watt per il controllo del movimento

Le linee di automazione industriale moderne soffrono frequentemente di colli di bottiglia nella produttività e di tempi di inattività imprevisti causati dalla deriva termica e dal degrado del feedback dell'encoder nelle attività di posizionamento ad alto ciclo di lavoro. Le applicazioni di controllo del movimento di precisione richiedono componenti ad alte prestazioni per eliminare il gioco meccanico e l'ondulazione della velocità durante l'indicizzazione ad alta velocità. L'implementazione del servomotore CA ABB HDS100-0308ASKNN da 750 watt garantisce un'esatta erogazione della coppia e una rapida risposta dinamica in macchinari per imballaggio automatizzato, lavorazione CNC e assemblaggio di semiconduttori.

Questo servomotore brushless ad alta densità utilizza una tecnologia sincrona a magneti permanenti avanzata combinata con un encoder ottico assoluto integrato a 20 bit per ottenere il tracciamento della posizione sub-micronica e ampi intervalli di regolazione della velocità. La schermatura elettromagnetica per servizi pesanti e il monitoraggio termico interno salvaguardano l'integrità operativa contro il rumore elettrico e i transitori di carico elevato. Beijing Zhongping Technology offre accesso immediato all'inventario del magazzino regionale per questo modello, garantendo test pre-spedizione, abbinamento dei parametri dinamici e pieno supporto di garanzia di 12 mesi per ridurre al minimo i tempi di inattività operativi.

Specifiche Tecniche

Potenza Nominale: 750 W (a 3.000 giri/min di velocità nominale)

Coppia Nominale: 2,4 N·m (a 25°C di temperatura ambiente)

Coppia di Picco: 7,2 N·m (al transitorio di corrente massima)

Tensione Nominale: 220 VAC (ingresso di alimentazione trifase)

Corrente Nominale: 4,2 A (carico nominale continuo)

Velocità Massima: 5.000 giri/min (limite operativo a vuoto)

Inerzia del Rotore: 0,00048 kg·m² (inerzia del nucleo del rotore)

Tipo di Feedback: Encoder ottico assoluto a 20 bit

Classe di Isolamento: Classe F (limite termico massimo di 155°C)

Grado di Protezione: IP65 (guarnizione dell'albero esclusa)

Temperatura di Esercizio: da 0°C a 40°C (ambiente circostante)

Peso del Motore: 2,8 kg (gruppo corpo motore)

Standard di Conformità: Certificato CE, RoHS, UL

Integrazione di Sistema e Configurazione Hardware

Il montaggio meccanico di questo servomotore brushless richiede una superficie della flangia rigida lavorata con precisione per assorbire elevate vibrazioni torsionali e forze di reazione dinamiche durante i profili di accelerazione rapida. Gli installatori dovrebbero utilizzare viti a testa cilindrica a esagono incassato ad alta resistenza serrate ai limiti specificati dal produttore attraverso i quattro fori di montaggio, garantendo un perfetto allineamento coassiale con la vite a ricircolo di sfere azionata o con l'albero del riduttore per prevenire l'usura prematura dei cuscinetti radiali. L'interfaccia elettrica si basa su robusti connettori circolari industriali per impieghi gravosi sia per l'erogazione di potenza che per i segnali di feedback dell'encoder. Le configurazioni dei pin devono essere verificate rigorosamente rispetto allo schema elettrico per separare i percorsi dati dell'encoder a bassa tensione dalle linee di commutazione dell'inverter ad alta tensione.

Le pratiche di cablaggio richiedono l'uso esclusivo di cavi a doppino intrecciato a doppia schermatura per il feedback dell'encoder per prevenire interferenze elettromagnetiche generate da azionamenti PWM (modulazione di larghezza di impulso) adiacenti. La schermatura intrecciata deve ottenere un collegamento a 360 gradi al guscio posteriore conduttivo del connettore e collegarsi direttamente a terra al perno di terra della macchina designato per eliminare i loop di massa e la corruzione del segnale. Gli installatori devono incorporare morsetti di serraggio per scarico della trazione meccanica vicino al punto di entrata dell'alloggiamento del motore per assorbire le sollecitazioni di flessione dinamica e prevenire l'affaticamento dei conduttori. Inoltre, l'alloggiamento del telaio del motore deve mantenere un percorso di collegamento a bassa impedenza alla barra di terra del quadro elettrico principale.

Affidabilità e Durata Ambientale

L'unità è progettata per funzionare all'interno di un intervallo di temperatura ambiente compreso tra 0°C e 40°C e per resistere a livelli di umidità relativa fino al 90% senza condensa interna. Caratterizzato da un grado di protezione IP65, l'alloggiamento principale impedisce con successo l'ingresso di polvere nociva e getti d'acqua a bassa pressione da qualsiasi direzione, sebbene sia raccomandata una paraolio supplementare per l'albero se si prevede l'esposizione a fluidi da taglio. La gestione termica si basa sulla convezione naturale e sulla conduzione attraverso la piastra di montaggio della macchina, il che significa che è necessario fornire un'area superficiale del dissipatore di calore adeguata da parte della struttura di supporto per dissipare efficacemente le perdite di calore operative continue.

Le routine di manutenzione preventiva richiedono un'ispezione periodica delle guaine dei cavi per rilevare segni di abrasione, degrado chimico o invecchiamento termico causato da cicli di flessione ripetitivi. I tecnici dovrebbero verificare la tenuta meccanica di tutte le viti dei terminali e degli anelli di bloccaggio dei connettori ogni 6 mesi per prevenire punti di contatto ad alta resistenza. Le finestre dell'encoder ottico o magnetico devono essere mantenute libere da detriti metallici e accumuli di particolato conduttivo durante gli intervalli di manutenzione. In condizioni operative di fabbrica standard entro i limiti termici ed elettrici nominali, il tempo medio tra i guasti calcolato supera le 40.000 ore di servizio di movimento continuo.

Guida alla Selezione e Opzioni Alternative

La selezione dell'attuatore di controllo del movimento ottimale richiede un calcolo accurato del rapporto di inerzia del carico totale, delle curve di coppia di picco di accelerazione e delle richieste di coppia termica quadratica media lungo l'intero profilo del ciclo di movimento. Se l'applicazione richiede una maggiore densità di coppia continua o un'integrazione specializzata con albero cavo, gli ingegneri dovrebbero valutare dimensioni di telaio alternative all'interno della stessa famiglia di prodotti. L'abbinamento accurato della larghezza di banda del loop di corrente dell'amplificatore del servo al'induttanza dell'avvolgimento del motore garantisce una stabilità ottimale del loop e previene la risonanza acustica ad alta frequenza durante le fasi di mantenimento del posizionamento.

In caso di colli di bottiglia imprevisti nei tempi di consegna della catena di approvvigionamento OEM per questo specifico servomotore da 750 watt, Beijing Zhongping Technology fornisce una valutazione completa dei riferimenti incrociati e un supporto per la sostituzione con scorte locali. Il loro team tecnico analizza i parametri elettrici, le dimensioni della flangia meccanica e i protocolli di feedback per fornire unità alternative pienamente compatibili immediatamente, prevenendo costosi fermi impianto senza richiedere riprogettazioni meccaniche.

Garanzia di Qualità, Sicurezza e Conformità

Garantire la sicurezza operativa a lungo termine in ambienti automatizzati ad alta velocità richiede una stretta aderenza agli standard internazionali di sicurezza elettrica e compatibilità elettromagnetica. L'ABB HDS100-0308ASKNN è prodotto in conformità con i parametri di riferimento di sicurezza CE, RoHS e UL, caratterizzato da un isolamento dell'avvolgimento in Classe F classificato per resistere a picchi termici fino a 155°C. I sensori termici integrati forniscono un monitoraggio continuo per attivare interruzioni di sicurezza EHS a livello di azionamento prima della rottura dell'isolamento dell'avvolgimento. Il test di isolamento dielettrico ad alta tensione verifica che gli avvolgimenti dello statore possano assorbire picchi di tensione transitori senza scariche verso il telaio esterno messo a terra.

Per garantire distribuzioni sul campo a zero difetti, ogni servomotore stoccato nel nostro hub di distribuzione regionale viene sottoposto a un rigoroso controllo di qualità pre-spedizione. I nostri specialisti ingegneristici conducono la verifica della resistenza degli avvolgimenti, controlli del bilanciamento dell'induttanza da fase a fase e controlli di integrità del segnale dell'encoder utilizzando banchi di prova diagnostici calibrati. Questo protocollo completo di controllo qualità conferma che le tolleranze di induttanza del motore e l'allineamento del feedback corrispondono esattamente alle specifiche di fabbrica prima che l'hardware arrivi presso la vostra struttura.

Domande Frequenti

D1: Qual è la tipica disponibilità di stock locale e il tempo di consegna per la spedizione di questo modello di motore?

R1: Beijing Zhongping Technology mantiene un inventario di magazzino locale del servomotore ABB HDS100-0308ASKNN per evasione immediata. L'unità funziona a una velocità nominale di 3.000 giri/min con un'uscita di coppia di picco di 7,2 N·m. Il nostro team logistico spedisce gli ordini entro 24-48 ore per ridurre al minimo fermi linea imprevisti.

D2: Quale copertura di garanzia si applica a questo servomotore brushless?

R2: Questa unità include una garanzia di sostituzione completa di 12 mesi che copre i difetti hardware e le anomalie dell'isolamento delle bobine in condizioni operative standard a 220 VAC. Il motore è dotato di isolamento termico in Classe F a 155°C per garantire la resilienza a lungo termine dell'avvolgimento. È possibile inviare i registri diagnostici direttamente al team di integrazione di Zhongping per avviare una rapida elaborazione RMA.

D3: Quale tensione di ingresso e configurazione di fase richiede il motore?

R3: Il motore richiede un'alimentazione nominale trifase a 220 VAC fornita tramite un servoamplificatore digitale compatibile. Assorbe una corrente nominale di 4,2 A a pieno carico e resiste a picchi di corrente transitori durante l'accelerazione di picco. I nostri specialisti tecnici forniscono fogli completi di abbinamento dei parametri di azionamento prima della messa in servizio.

D4: Quale protocollo di feedback viene utilizzato dall'encoder integrato?

R4: Il motore è dotato di un encoder di feedback assoluto a 20 bit che trasmette dati di posizione ad alta risoluzione su un'interfaccia seriale dedicata ad alta velocità. Questo sensore consente una precisione di posizionamento sub-micronica su un intervallo di velocità massimo di 5.000 giri/min. Fare riferimento al manuale di collegamento hardware per le esatte assegnazioni dei pin sul connettore di feedback circolare.

D5: Quale grado di protezione ambientale mantiene l'alloggiamento del motore?

R5: Il corpo motore principale mantiene un grado di protezione IP65 contro l'ingresso di polvere e flussi d'acqua a bassa pressione da qualsiasi direzione. La classificazione della guarnizione si applica all'involucro dell'alloggiamento principale ma esclude il punto di passaggio dell'albero rotante. Consigliamo di installare una tenuta d'olio radiale opzionale quando si distribuisce l'unità in ambienti con spruzzi di fluido da taglio.

D6: Quali tolleranze di montaggio meccanico sono necessarie durante l'installazione?

R6: L'unità utilizza una flangia di montaggio quadrata metrica standard che richiede l'allineamento coassiale dell'albero entro 0,02 mm per evitare il sovraccarico dei cuscinetti. L'assorbimento della coppia di picco di 7,2 N·m richiede viti a testa cilindrica a esagono incassato M6 ad alta resistenza serrate alle specifiche di fabbrica. Contattare il nostro servizio di supporto ingegneristico per disegni dimensionali precisi della flangia di montaggio e modelli CAD.

D7: Quali controlli di manutenzione ordinaria prolungano la durata operativa di questo motore?

R7: La manutenzione prevede il controllo della flessibilità della guaina del cavo, la verifica della coppia delle viti dei terminali ogni 6 mesi e l'ispezione dei connettori circolari per individuare eventuali contaminazioni. Il design brushless elimina l'usura da contatto meccanico, garantendo un MTBF calcolato superiore a 40.000 ore in condizioni termiche nominali. Linee guida per la cura ottica e kit di pulizia dei connettori gratuiti sono disponibili su richiesta.

D8: Come viene soppresso il rumore elettromagnetico tra l'azionamento e la bobina del motore?

R8: La soppressione del rumore richiede cavi di feedback a doppino intrecciato a doppia schermatura con terminazione di terra a 360 gradi sul guscio conduttivo del connettore. La separazione fisica delle linee di segnale dell'encoder a bassa tensione dai cavi di alimentazione PWM a 220 VAC ad alta tensione previene la distorsione del segnale. Il collegamento a terra del telaio del motore direttamente alla barra di terra del quadro mantiene l'immunità al rumore.

D9: Quali meccanismi di protezione termica sono incorporati nel gruppo motore?

R9: Il motore incorpora sensori termici integrati incorporati negli avvolgimenti dello statore per monitorare la dissipazione del calore operativo continuo. L'isolamento dell'avvolgimento è classificato per soglie operative in Classe F fino a 155°C per proteggere contro il sovraccarico termico durante i cicli di lavoro elevati. Il personale tecnico di Zhongping può assistere nel calcolo delle curve di derating per ambienti operativi ambientali superiori a 40°C.

D10: Sono disponibili cavi di alimentazione, cavi per encoder e accessori di azionamento corrispondenti?

R10: Forniamo una gamma completa di cavi di alimentazione a doppia schermatura pre-assemblati, cavi di feedback ad alta flessibilità e connettori circolari industriali di accoppiamento. Gli accessori sono classificati per la flessione dinamica continua in applicazioni con catene portacavi fino a 10 milioni di cicli. È possibile ordinare cablaggi completi plug-and-play abbinati direttamente all'acquisto del motore.
