I sistemi di controllo del movimento ad alta capacità nella moderna produzione automatizzata richiedono attuatori servo per servizio pesante che offrano una risposta dinamica eccezionale senza compromettere la precisione di posizione.Il motore servo AC brushless ad alta velocità ABB HDS130-0620ASKNN 2kW 400V 6000 RPM offre una soluzione robusta per macchinari multiasse,combinando una coppia nominale continua di 6,36 N·m con un encoder assoluto ad alta risoluzione per eliminare gli errori di tracciamento della traiettoria.Beijing Zhongping Technology mantiene un inventario di magazzino locale di questo modello di azionamento specializzato,fornendo evasione immediata dei componenti,verifica della qualità pre-spedizione e una garanzia completa di 12 mesi per proteggere il vostro impianto da prolungati tempi di inattività operativa.
Linee di imballaggio ad alta velocità,celle di cernita automatizzate e macchinari CNC multiasse di precisione incontrano frequentemente gravi colli di bottiglia nella produttività causati dalla deriva termica del motore,dall'incompatibilità dell'inerzia del rotore e dalla corruzione del feedback dell'azionamento.Funzionando su una rete di alimentazione trifase a 400 VAC,questo servomotore da 2,0 kW presenta una geometria dell'avvolgimento dello statore ottimizzata che produce una bassa inerzia del rotore di 0,00045 kg·m² e una soglia di corrente di picco di 15,6 A.A una tensione nominale del bus DC di 540 VDC,l'unità raggiunge velocità di rotazione fino a 6.000 RPM mantenendo tempi di risposta dinamica inferiori al millisecondo.L'encoder di feedback assoluto integrato fornisce un tracciamento della posizione ad alta densità,sopprimendo le vibrazioni meccaniche ad alta frequenza e proteggendo la qualità superficiale del pezzo durante le routine di accelerazione rapida.
Per semplificare gli aggiornamenti dei macchinari e le sostituzioni urgenti sul campo,Beijing Zhongping Technology fornisce supporto tecnico end-to-end insieme all'evasione diretta dell'hardware.Ogni motore spedito dallo stock regionale viene sottoposto a rigorosi test sui parametri elettrici,verifiche dell'isolamento degli avvolgimenti e controlli delle dimensioni meccaniche.Il loro team di ingegneri dedicato assiste con l'abbinamento dei parametri dell'azionamento,la verifica del pinout e la sintonizzazione del loop di controllo per garantire un'integrazione plug-and-play senza interruzioni.
Specifiche Tecniche

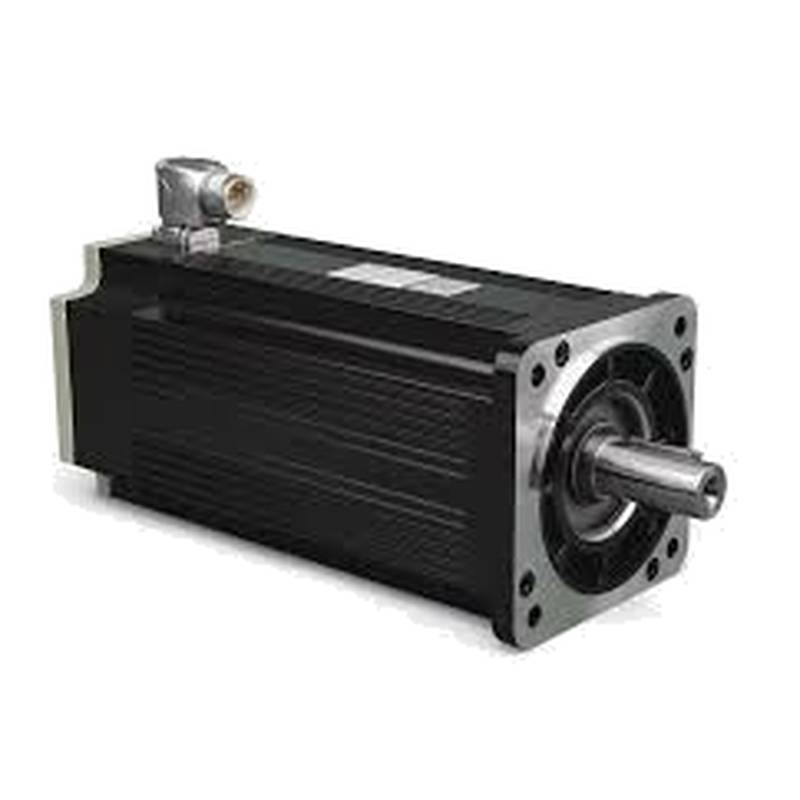

Modello:ABB HDS130-0620ASKNN
Potenza di Uscita Nominale:2,0 kW a 3.000 RPM
Coppia Nominale Continua:6,36 N·m(a 20°C Ambiente)
Corrente di Picco Massima:15,6 A(400 VAC)
Tensione Nominale Continua:400 VAC(Trifase)
Corrente Nominale Continua:5,2 A
Limite di Velocità Massima:6.000 RPM(a 540 VDC Bus)
Momento d'Inerzia del Rotore:0,00045 kg·m²
Costante di Coppia(Kt):1,22 N·m/A
Costante di Tensione Back-EMF(Ke):74,5 V per 1.000 RPM
Resistenza dell'Avvolgimento dello Statore:1,45 Ohm(Fase-Fase)
Induttanza dell'Avvolgimento dello Statore:8,2 mH(a 1 kHz)
Classe di Protezione della Custodia:IP65(Guarnizione dell'albero esclusa)
Temperatura di Esercizio Ammissibile:Da 0°C a 40°C Ambiente
Massa Nominale del Motore:7,8 kg(Configurazione Standard)
Conformità Normativa:CE,RoHS,UL
Integrazione del Sistema e Configurazione dell'Hardware
L'installazione meccanica di questo motore da 7,8 kg richiede una flangia pilota rigida,rettificata di precisione,abbinata a quattro bulloni di montaggio ad alta resistenza di classe di proprietà 8.8.I dispositivi di fissaggio devono essere serrati con una sequenza a schema incrociato secondo le specifiche del produttore per distribuire uniformemente lo stress meccanico e prevenire la distorsione dell'alloggiamento del motore durante i profili di accelerazione ad alta dinamica.I connettori circolari metrici per impieghi gravosi per potenza e feedback utilizzano anelli di accoppiamento filettati per stabilire una tenuta a prova di vibrazioni contro i contaminanti ambientali.Le linee guida per il cablaggio richiedono di far passare i conduttori di alimentazione a 400 VAC in condutture metalliche messe a terra separate e lontane dalle linee dati dell'encoder a bassa tensione per evitare che il rumore di commutazione dell'inverter a modulazione di larghezza di impulso degradi l'integrità del segnale di feedback.
All'interno del quadro elettrico,il cavo di alimentazione schermato deve ottenere un serraggio conduttivo a 360 gradi contro la barra di terra EMC principale immediatamente all'ingresso del quadro.Poiché gli azionamenti di movimento ad alta velocità a 400 VAC assorbono fino a 15,6 A durante gli intervalli di accelerazione di picco,la selezione della sezione del cavo di alimentazione deve tenere conto della caduta di tensione su lunghe tratte di cavo per preservare la piena erogazione di coppia a 6.000 RPM.L'installazione di robusti morsetti antistrappo adiacenti all'alloggiamento del connettore del motore isola i contatti dei pin interni dalla flessione meccanica continua,prevenendo la fatica del conduttore e guasti intermittenti a circuito aperto durante il movimento rapido multiasse.
Affidabilità e Durabilità Ambientale
I gruppi interni di statore e rotore sono alloggiati all'interno di un involucro in alluminio fuso progettato per raggiungere un grado di protezione contro l'ingresso IP65.Questo guscio robusto impedisce l'ingresso di particelle di polvere nocive e getti d'acqua a bassa pressione comunemente presenti negli ambienti di produzione aggressivi.L'energia termica generata durante il servizio di carico continuo di 2,0 kW si dissipa attraverso la convezione naturale attraverso il corpo esterno alettato,richiedendo un flusso d'aria ambiente senza restrizioni attorno alla struttura del motore.L'isolamento dell'avvolgimento dello statore aderisce alle soglie termiche di Classe F (155°C),mantenendo la resistenza dielettrica a lungo termine se esposto a rapidi transitori di commutazione di tensione IGBT.
Le routine di manutenzione preventiva richiedono controlli visivi periodici dell'area di passaggio dell'albero per rilevare i primi segni di usura della guarnizione o migrazione del lubrificante.I tecnici dovrebbero verificare il serraggio di tutti gli anelli di bloccaggio dei connettori ogni sei mesi e pulire la polvere accumulata sulle alette di raffreddamento utilizzando panni privi di lanugine inumiditi con alcol isopropilico.Progettato per cicli industriali ad alto servizio,questo motore ad alta velocità offre un tempo medio previsto tra i guasti superiore a 40.000 ore in condizioni elettriche e termiche nominali.
Guida alla Selezione e Opzioni Alternative
La selezione di un attuatore ad alta velocità da 2 kW ottimale richiede la valutazione della richiesta di coppia quadratica media sull'intero profilo di movimento per garantire che i carichi operativi continui non superino la potenza termica dell'avvolgimento di 6,36 N·m.La decelerazione di un carico ad alta inerzia da 6.000 RPM genera una notevole energia rigenerativa,rendendo fondamentale il corretto dimensionamento di una resistenza di frenatura esterna per assorbire i picchi di tensione del bus e prevenire guasti di sovratensione dell'azionamento.Quando specifici vincoli spaziali o requisiti di coppia-velocità impongono configurazioni alternative,i tecnici di controllo possono fare riferimento a modelli complementari all'interno della più ampia famiglia di servo AC ad alta velocità.
Quando i canali di fornitura del produttore dell'apparecchiatura primaria subiscono tempi di consegna di fabbrica prolungati,Beijing Zhongping Technology offre un supporto immediato per la referenza incrociata e opzioni di sostituzione a stock locale.Il loro team tecnico valuta i parametri elettrici chiave,le dimensioni dei bulloni della flangia,le tolleranze delle chiavette dell'albero e i protocolli di comunicazione dell'encoder per fornire unità di sostituzione perfettamente compatibili che ripristinano le linee di produzione senza richiedere la ridifinitura della macchina.
Ingegneria della Sicurezza,Controllo Qualità e Conformità
Il funzionamento delle apparecchiature industriali ad alta tensione richiede una stretta conformità ai protocolli di sicurezza,inclusi i limiti di intervento per sovracorrente a livello di azionamento impostati per proteggere il motore contro correnti di picco superiori a 15,6 A.L'isolamento dell'avvolgimento del motore viene sottoposto a test di tenuta dielettrica ad alto potenziale per salvaguardare il personale operativo da rischi di guasto a terra durante i picchi di tensione.Gli elementi di monitoraggio termico interno comunicano direttamente con il controller dell'azionamento per avviare un arresto a decelerazione controllata se le temperature ambiente superano i 40°C o se le alette di raffreddamento si ostruiscono.La piena certificazione secondo le linee guida CE,RoHS e UL garantisce la totale conformità per i macchinari esportati nei mercati internazionali.
Prima della spedizione dal magazzino,ogni unità viene sottoposta a un'ispezione di controllo qualità multipunto eseguita dagli specialisti di garanzia della qualità di Zhongping.Questa procedura include la misurazione della resistenza di fase,la verifica della simmetria dell'induttanza di fase,il controllo della concentricità dell'albero entro tolleranze di 0,05 mm e la validazione della comunicazione dell'encoder assoluto in tempo reale.Questo rigoroso controllo pre-spedizione garantisce la prontezza operativa plug-and-play ed elimina i rischi di guasto immediato per gli asset produttivi critici.
Domande Frequenti
Q1:Qual è lo stato delle scorte locali e la tempistica di consegna per questo servomotore da 2kW?
A1:L'inventario regionale per questo specifico modello da 2 kW viene mantenuto in stock locale per facilitare l'elaborazione immediata.Caratterizzato da dimensioni di montaggio metriche standard e connessioni di alimentazione a 400 VAC,consente una rapida installazione plug-and-play nelle linee di produzione attive.Beijing Zhongping Technology fornisce un'elaborazione in giornata e opzioni di consegna prioritaria per le sostituzioni di emergenza.
Q2:Quali garanzie e supporto tecnico accompagnano questo prodotto?
A2:Questo prodotto include una garanzia standard di 12 mesi che copre i difetti di fabbricazione e i malfunzionamenti dell'hardware in condizioni operative nominali.Il robusto isolamento in Classe F e l'alloggiamento fuso IP65 proteggono i componenti interni durante i cicli di movimento più gravosi.Il team tecnico di Zhongping fornisce valutazioni diagnostiche locali e gestione RMA per ridurre al minimo i tempi di inattività.
Q3:Quali sono le specifiche di tensione e corrente di ingresso per il funzionamento di questa unità?
A3:Il motore funziona su una rete di alimentazione trifase standard a 400 VAC,assorbendo una corrente nominale continua di 5,2 A per erogare una potenza di uscita di 2,0 kW.Durante le fasi di alta accelerazione,il motore può assorbire fino a 15,6 A di corrente di picco da un servoazionamento a 400V compatibile.Gli ingegneri di sistema devono verificare i valori nominali degli interruttori automatici del quadro e il dimensionamento dei cavi di alimentazione rispetto a questi limiti di corrente di picco.
Q4:Quale tensione del bus dell'azionamento è richiesta per raggiungere la velocità massima di 6.000 RPM?
A4:Il raggiungimento della velocità operativa completa di 6.000 RPM richiede una tensione nominale del bus dell'azionamento intermedio di 540 VDC basata sulla costante di tensione del motore di 74,5 V per 1.000 RPM.Il funzionamento a tensioni del bus DC inferiori riduce la velocità massima ottenibile a causa dei vincoli della soglia back-EMF.È possibile consultare i nostri specialisti ingegneri per confermare la compatibilità della tensione del bus dell'azionamento per la vostra applicazione.
Q5:È necessaria una resistenza di frenatura esterna quando si opera ad alte velocità di rotazione?
A5:La decelerazione rapida da 6.000 RPM trasferisce una significativa energia cinetica al collegamento del bus DC dell'azionamento.L'integrazione di una resistenza di frenatura esterna adeguatamente dimensionata dissipa questa energia rigenerativa sotto forma di calore,prevenendo arresti per guasto di sovratensione dell'azionamento durante i cicli di arresto rapido.Il nostro team tecnico fornisce calcoli per il dimensionamento della resistenza di frenatura in base al vostro specifico rapporto di inerzia del carico.
Q6:Quali tolleranze di montaggio meccanico devono essere mantenute durante l'installazione?
A6:L'installazione richiede bulloni di montaggio di classe di proprietà 8.8 e una flangia di montaggio rigida allineata entro una concentricità di 0,05 mm rispetto all'albero del carico azionato.Il corretto allineamento del corpo motore da 7,8 kg previene il sovraccarico dei cuscinetti radiali e la fatica dell'accoppiamento dell'albero sotto carichi di coppia continua di 6,36 N·m.Beijing Zhongping Technology fornisce dima di montaggio meccanico e linee guida di allineamento su richiesta.
Q7:Quale grado di protezione ambientale si applica a questo alloggiamento del motore ad alta velocità?
A7:L'alloggiamento in alluminio fuso mantiene un grado di protezione IP65 contro la penetrazione di polvere e getti d'acqua a bassa pressione da qualsiasi direzione.Il punto di passaggio dell'albero rotante richiede un paraolio radiale esterno aggiuntivo se esposto a fluidi da taglio continui o nebbia d'olio.Consultare la documentazione del prodotto per la specifica compatibilità chimica e le linee guida di tenuta.
Q8:Quali pratiche di cablaggio proteggono i segnali di feedback dal rumore dell'azionamento ad alta tensione?
A8:La mitigazione del rumore richiede cavi di alimentazione a doppia schermatura terminati con morsetti per guscio posteriore conduttivi a 360 gradi sul guscio del connettore del motore.L'instradamento delle linee di segnale dell'encoder assoluto a bassa tensione attraverso canaline per cavi messe a terra separate le isola dal rumore di commutazione dell'azionamento PWM a 400V.Il banco di supporto tecnico di Zhongping fornisce schemi dettagliati di messa a terra del quadro elettrico.
Q9:Quale manutenzione preventiva di routine garantisce la massima longevità operativa?
A9:Le routine di manutenzione includono la verifica del serraggio dei connettori,l'ispezione delle guaine dei cavi di alimentazione per la fatica da flessione e la rimozione della polvere dalle alette di raffreddamento esterne ogni sei mesi.La struttura del rotore a stato solido elimina le parti soggette a usura meccanica,supportando un MTBF superiore a 40.000 ore in condizioni termiche nominali.Assemblaggi di cavi di riserva e kit di connettori sono disponibili per la spedizione immediata.
Q10:Questo modello può sostituire i motori ad alta velocità legacy nei macchinari esistenti?
A10:Unità di sostituzione diretta plug-and-play con schemi di flangia identici,specifiche delle chiavette dell'albero e costanti di coppia di 1,22 N·m/A possono essere configurate per macchinari più vecchi.L'abbinamento dei protocolli di feedback dell'encoder garantisce la piena compatibilità con i controller di movimento di terze parti senza riprogrammazione del software.Beijing Zhongping Technology assiste con la referenza incrociata dei modelli e la conversione dei parametri dell'azionamento.
