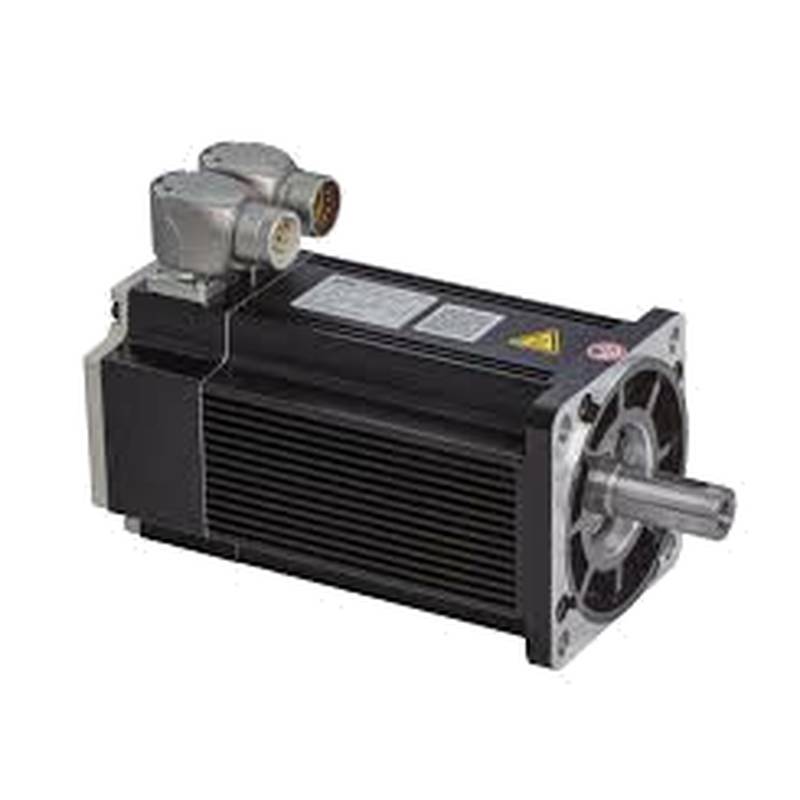

Il controllo del movimento ad anello chiuso di precisione nella moderna produzione a controllo numerico computerizzato dipende fortemente dall'azionamento rotativo ad alte prestazioni. Il motore servo AC ABB HDS100C-0206ASKNN con encoder per macchine CNC offre un'eccezionale risposta dinamica e la precisa precisione di posizionamento richiesta dai centri di lavorazione multiasse. I team di ingegneria regionali possono assicurarsi questo servomotore avanzato con compatibilità di encoder e controller per eliminare i tempi di inattività operativi e mantenere flussi di lavoro di produzione continui.
Le moderne applicazioni a controllo numerico computerizzato richiedono attuatori in grado di sopportare rapidi profili di accelerazione mantenendo al contempo un'integrità posizionale assoluta sotto carichi di taglio pesanti. L'apparato di feedback integrato utilizza la codifica ottica ad alta risoluzione per trasmettere metriche di posizione e velocità del rotore in tempo reale al controller numerico centralizzato. Questa configurazione ad anello chiuso sopprime con successo la deriva termica e gli errori di gioco meccanico durante operazioni di profilatura complesse. Lo scambio di dati ad alta velocità previene i guasti di sincronizzazione, consentendo a frese multiasse e torrette di tornio di eseguire percorsi utensile a tolleranza elevata senza distorsioni del movimento.
Specifiche Tecniche
Potenza Nominale: 2.5 kW @ 400 VAC
Corrente Nominale: 6.8 A @ 400 VAC
Velocità Massima: 4,500 rpm @ Coppia Massima
Tensione del Freno di Tenuta: 24 VDC ± 10%
Tipo di Feedback: Encoder Ottico Incrementale
Momento di Inerzia: 4.5 x 10^-4 kg*m^2
Classe di Protezione: IP65 @ Passaggio Albero
Temperatura di Esercizio: 0°C - 40°C @ Uscita Nominale
Peso: 8.5 kg ± 0.2 kg
Integrazione di Sistema e Configurazione Hardware
L'integrazione meccanica di questo attuatore rotativo richiede un montaggio sicuro su letti di macchine utensili rigidi utilizzando flange pilota lavorate di precisione e viti a testa cilindrica a esagono cavo ad alta resistenza. I componenti di trasmissione della coppia come giunti e pulegge devono essere sottoposti a bilanciamento dinamico per prevenire carichi radiali eccessivi sui cuscinetti dell'albero di precisione. La terminazione elettrica utilizza connettori aeronautici circolari per servizio pesante per la trasmissione di potenza insieme a cavi schermati multipolari per il feedback del segnale dell'encoder. I gruppi di spine di accoppiamento richiedono una corretta applicazione della coppia alle viti dei terminali interni per garantire una ritenzione meccanica permanente e un contatto elettrico a bassa resistenza.
Il layout del quadro elettrico e le linee guida per l'instradamento dei cavi impongono una stretta separazione tra i cavi di alimentazione dell'inverter ad alta tensione e le linee di segnale dell'encoder a bassa tensione per mitigare le interferenze elettromagnetiche. I cavi a doppino intrecciato schermati devono mantenere una terminazione dello schermo continua a 360 gradi sia sull'alloggiamento dell'azionamento che sul guscio di giunzione del motore utilizzando morsetti per cavi conduttivi. I raccordi antistrappo devono essere implementati in tutti i punti di ingresso per eliminare la tensione meccanica sui giunti di saldatura interni. Una corretta messa a terra dell'apparecchiatura tramite sbarre collettrici in rame a bassa impedenza garantisce la dissipazione sicura delle correnti di dispersione ad alta frequenza e previene le anomalie del loop di terra attraverso la struttura CNC.
Affidabilità e Durabilità Ambientale
La gestione termica si basa sul raffreddamento a convezione naturale potenziato dall'alloggiamento del motore alettato in alluminio pesante, che dissipa efficacemente il calore interno dello statore durante i cicli di lavoro continui. L'unità è dotata di un grado di protezione ambientale IP65, che fornisce una robusta difesa contro la nebbia di refrigerante trasportata dall'aria, i trucioli metallici e le particelle di polvere fine prevalenti negli ambienti esigenti delle officine meccaniche. I sistemi di isolamento degli avvolgimenti interni sono impregnati sottovuoto per resistere a livelli di umidità elevati fino al 90% senza condensa. Gli anelli di tenuta ambientale all'uscita dell'albero proteggono i cuscinetti interni dalla contaminazione senza introdurre un trascinamento meccanico eccessivo o perdite per attrito.
I programmi di manutenzione preventiva impongono l'ispezione periodica delle guaine dei cavi per rilevare segni di abrasione, degrado del refrigerante o indurimento termico causato dalla flessione continua nelle catene portacavi. I collegamenti dei terminali devono essere controllati annualmente utilizzando strumenti dinamometrici calibrati per verificare la stabilità meccanica e prevenire il riscaldamento localizzato nei punti di contatto ad alta corrente. Le finestre dell'encoder ottico e le alette di raffreddamento esterne devono essere liberate dai detriti accumulati utilizzando aria compressa pulita e secca durante le finestre di manutenzione programmata. Il tempo medio previsto tra i guasti supera le 50.000 ore di funzionamento continuo in condizioni di lavoro industriali nominali.
Guida alla Selezione e Opzioni Alternative
I calcoli di selezione ingegneristica devono allineare i parametri di coppia continua e corrente di picco del servomotore con i rapporti di inerzia del carico e i requisiti massimi di forza di avanzamento dell'asse CNC specifico. La selezione di un rapporto di inerzia errato può portare a instabilità dell'anello, comportamento di caccia o tempo di assestamento eccessivo durante i movimenti di posizionamento da punto a punto. Quando i requisiti dell'applicazione superano i limiti termici dei modelli standard, gli ingegneri dovrebbero valutare varianti raffreddate a liquido o dimensioni del telaio a coppia più elevata per mantenere i margini di sicurezza senza compromettere le prestazioni dinamiche.
Quando le catene di approvvigionamento della produzione di apparecchiature originali incontrano tempi di consegna prolungati, Beijing Zhongping Technology fornisce un'analisi di riferimento incrociato esperta per identificare alternative di magazzino locali pienamente compatibili. Gli specialisti tecnici valutano le caratteristiche elettriche, i protocolli di feedback e le dimensioni di montaggio fisiche per garantire sostituzioni dirette senza interruzioni che ripristinano la funzionalità del sistema senza richiedere costose riprogettazioni della macchina o ricompilazione del software.
Domande Frequenti (FAQ)
1. Qual è l'attuale disponibilità di magazzino e i tempi di consegna tipici per questa unità?
Beijing Zhongping Technology mantiene ampie riserve di magazzino locali di questo modello, consentendo una rapida spedizione in giornata e opzioni di spedizione prioritaria per ridurre al minimo i tempi di inattività delle apparecchiature.
2. Quali coperture di garanzia e procedure di supporto RMA si applicano a questo componente?
Questa unità include una garanzia operativa completa di 12 mesi supportata da una rigorosa verifica della qualità pre-spedizione e assistenza tecnica locale per la risoluzione rapida dei problemi e l'elaborazione dell'autorizzazione alla restituzione della merce.
3. Qual è la tensione di ingresso richiesta e il profilo di consumo energetico durante il funzionamento?
Ingresso di Alimentazione: 400 VAC trifase nominale @ 50/60 Hz con un assorbimento di corrente continuo di 6.8 A in condizioni di carico nominale massimo.
4. Quali protocolli di comunicazione e interfacce di feedback sono supportati nativamente?
Segnale di Feedback: Uscita encoder ottico incrementale ad alta risoluzione compatibile con controller di movimento multiasse CNC industriali standard tramite segnali di driver di linea differenziali dedicati.
5. Quale grado di protezione ambientale e quali limiti termici ne regolano l'impiego?
Grado di Protezione dell'Involucro: Protezione contro la penetrazione IP65 @ passaggio albero con un intervallo di temperatura ambiente operativa da 0°C a 40°C.
6. Quali sono le dimensioni fisiche esatte e le specifiche di montaggio per l'installazione?
Dimensioni del Telaio: Configurazione a flangia quadrata da 100 mm che utilizza quattro fori passanti per ferramenta di montaggio M8 e un diametro del perno di centraggio di precisione di 95 mm.
7. Quali protocolli di manutenzione ordinaria sono raccomandati per garantire la stabilità operativa a lungo termine?
Manutenzione Ordinaria: Ispezione visiva periodica dei fasci di cavi per usura meccanica, verifica dei valori di coppia delle viti dei terminali e rimozione dell'accumulo di particolato dalle alette di raffreddamento utilizzando aria compressa secca.
8. In che modo questo attuatore si integra con controllori logici programmabili di terze parti e schede di movimento?
Il motore si integra agevolmente tramite azionamenti servo standard ad impulso analogico o digitale che corrispondono alle soglie di tensione e alla risoluzione dell'encoder dell'anello di feedback.
