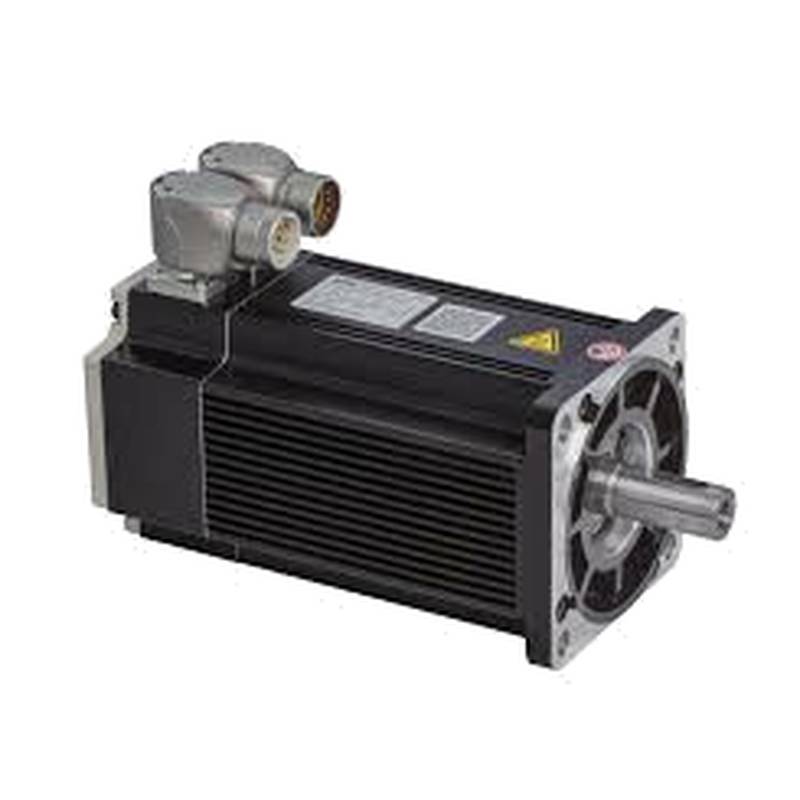

La moderna automazione industriale si basa su un movimento rotatorio a elevata coppia per azionare carichi meccanici pesanti con assoluta precisione, utilizzando componenti come il servomotore CA industriale ad alta potenza da 20 HP ABB HDS180F-4915BRKNN. Questo robusto servomotore CA industriale è progettato per eliminare errori di posizionamento, deriva termica e gioco meccanico in ambienti di produzione multi-asse esigenti. Per urgenti aggiornamenti degli impianti, la Beijing Zhongping Technology mantiene una scorta affidabile di questi azionamenti ad alte prestazioni per ridurre al minimo i costosi tempi di inattività.
Le linee di produzione avanzate incontrano frequentemente limitazioni di larghezza di banda, elevate discrepanze di inerzia e gravi disturbi elettrici che possono compromettere la sincronizzazione ad anello chiuso e innescare improvvisi guasti del sistema. Il servomotore CA industriale ad alta potenza da 20 HP ABB HDS180F-4915BRKNN affronta queste sfide attraverso un design elettromagnetico avanzato, una bassa inerzia del rotore e robuste capacità di dissipazione termica. Funzionando su architetture a corrente alternata ad alta tensione, questo motoriduttore integra encoder di feedback ad alta risoluzione che trasmettono dati di velocità e posizione del rotore in tempo reale direttamente al controller di movimento. Questo anello di telemetria ad alta velocità garantisce una correzione istantanea in presenza di profili di carico fluttuanti, proteggendo i macchinari di precisione dall'usura strutturale e da arresti operativi imprevisti.
Specifiche tecniche
Potenza nominale: 14.9 kW @ 400 VAC
Corrente continua: 32.5 A @ 40°C ambiente
Corrente di picco: 97.5 A @ accelerazione massima
Velocità nominale: 3.000 giri/min @ tensione nominale
Velocità massima: 4.500 giri/min @ limite di coppia di picco
Coppia nominale: 48.0 Nm @ 400 VAC
Coppia di picco: 144.0 Nm @ carico transitorio
Inerzia del rotore: 0.0045 kg·m² @ 20°C
Tipo di feedback: Encoder assoluto @ 24 VDC
Classe di protezione: IP67 @ guarnizione dell'albero installata
Temperatura di esercizio: 0°C - 40°C @ 95% UR senza condensa
Peso: 42.0 kg @ configurazione standard
Integrazione di sistema e configurazione hardware
L'installazione meccanica di questo servomotore ad alta potenza richiede un montaggio rigido su una fondazione in acciaio o ghisa lavorata con precisione, utilizzando elementi di fissaggio ad alta resistenza serrati alle coppie specificate. Il motore presenta un alloggiamento flangiato dotato di perni di allineamento dedicati per garantire la concentricità con i riduttori o le viti a ricircolo di sfere azionati, mitigando in tal modo il disallineamento angolare e l'usura precoce dei cuscinetti. I segnali di alimentazione e feedback vengono instradati attraverso connettori circolari industriali per servizio pesante, come M23 o spine aeronautiche specializzate, che si bloccano saldamente per prevenire la disconnessione in presenza di vibrazioni operative continue. La corretta configurazione della piedinatura deve essere verificata prima dell'eccitazione, assicurandosi che le fasi del motore, i circuiti dei freni e i canali di comunicazione dell'encoder si allineino perfettamente con i corrispondenti terminali dell'azionamento del servo.
Il passaggio dei cavi richiede la stretta aderenza agli standard di compatibilità elettromagnetica per prevenire interferenze di rumore ad alta frequenza provenienti da azionamenti a frequenza variabile adiacenti. I cavi di alimentazione devono utilizzare una schermatura pesante con terminazione a guscio posteriore a 360 gradi sia sull'involucro dell'azionamento che sull'alloggiamento del motore per contenere le emissioni irradiate. Inoltre, il telaio del motore deve essere collegato direttamente alla sbarra di terra principale del quadro elettrico utilizzando una treccia in rame a bassa impedenza per eliminare potenziali anelli di terra e scaricare in sicurezza le correnti capacitive vaganti. L'installazione di morsetti di scarico della trazione meccanica vicino ai punti di ingresso dei terminali impedisce alle forze di trazione di affaticare i trefoli dei conduttori interni durante i movimenti dinamici della macchina.
Affidabilità e durata ambientale
Progettato per l'impiego continuo in ambienti industriali gravosi, l'alloggiamento del motore è sigillato secondo un grado di protezione IP67 quando si utilizzano kit di tenuta ambientale appropriati sull'albero e sui connettori. Questa costruzione impedisce efficacemente l'ingresso di spruzzi di refrigerante, trucioli metallici e particelle di polvere fine comunemente presenti negli ambienti di lavorazione meccanica e formatura dei metalli. La gestione termica interna si basa su una geometria delle alette ottimizzata stampata nell'alloggiamento in lega di alluminio per facilitare la convezione naturale, integrata nei cicli di lavoro a carico elevato da canali di raffreddamento ad aria forzata. Termistori a coefficiente di temperatura positivo integrati incorporati negli avvolgimenti dello statork forniscono un monitoraggio termico continuo, segnalando al controller di intervenire o declassare l'uscita prima che si verifichi la rottura dell'isolamento.
Le routine di manutenzione preventiva dovrebbero includere ispezioni visive programmate della guarnizione dell'albero per individuare segni di usura o perdite di lubrificante, nonché il controllo dell'integrità delle guaine esterne dei cavi esposte a cicli di flessione. I tecnici devono verificare periodicamente che i bulloni di collegamento dei terminali e gli elementi di fissaggio per il montaggio rimangano serrati alle specifiche di fabbrica, poiché l'espansione termica e gli shock meccanici possono indurre l'allentamento nel corso di prolungate ore operative. In condizioni operative industriali standard entro i limiti di temperatura e carico specificati, questo motore raggiunge un tempo medio previsto tra i guasti superiore a 50.000 ore di servizio continuo.
Guida alla selezione e opzioni alternative
La selezione del servomotore corretto richiede la valutazione della coppia di accelerazione di picco, dei requisiti di coppia quadratica media e dei rapporti tra carico e inerzia del rotore per garantire la larghezza di banda e la stabilità ottimali del sistema. Le applicazioni che comportano l'indicizzazione ad alta velocità o rapidi cambi di direzione richiedono un'attenta analisi dei limiti termici per prevenire il surriscaldamento durante i cicli di lavoro ripetitivi. Quando un'applicazione richiede un ingombro fisico leggermente diverso o un protocollo di feedback alternativo, gli ingegneri devono valutare dimensioni di telaio e tensioni nominali compatibili all'interno della stessa famiglia di prodotti per abbinare l'involucro meccanico esistente.
Quando le interruzioni della catena di approvvigionamento minacciano le scadenze del progetto, il team tecnico di Beijing Zhongping Technology fornisce servizi di ingegneria di riferimento incrociato per analizzare i parametri elettrici e meccanici, offrendo alternative di magazzino locali dirette che si inseriscono nelle configurazioni di montaggio esistenti senza richiedere la ridprogettazione di software o hardware.
Domande frequenti (FAQ)
1. Qual è la disponibilità attuale di magazzino e il tempo di consegna per questo motore?
Beijing Zhongping Technology mantiene un inventario regionale di questa unità per supportare una spedizione rapida e ridurre al minimo i tempi di fermo operativo per sostituzioni urgenti.
2. Quali coperture di garanzia e politiche di reso si applicano a questo servomotore industriale?
Tutte le unità sono coperte da una garanzia completa di 12 mesi, supportata da rigorose ispezioni di qualità pre-spedizione e dall'elaborazione tecnica locale dei resi RMA tramite Beijing Zhongping Technology.
3. Quali sono la tensione di alimentazione elettrica e i requisiti di potenza per il normale funzionamento?
Il motore funziona su una normale alimentazione in corrente alternata trifase, tipicamente valutata a 400 VAC, fornendo una potenza in uscita continua di 14.9 kW.
4. Quali protocolli di feedback e interfacce di comunicazione sono supportati dall'encoder?
L'encoder assoluto integrato supporta protocolli di comunicazione digitale ad alta velocità progettati per controller di movimento multiasse ad anello chiuso e azionamenti industriali.
5. Qual è il grado di protezione IP ufficiale e in che modo protegge dall'umidità?
Il gruppo raggiunge un grado di protezione IP67, utilizzando connettori sigillati e labbri dell'albero per resistere a getti d'acqua e contaminazione da particolato in ambienti di fabbrica ostili.
6. Quali sono le dimensioni fisiche e le specifiche di montaggio per l'integrazione nell'involucro?
Il motore presenta un supporto a flangia industriale standardizzato con diametri pilota precisi e cerchi di bulloni filettati che soddisfano i requisiti di trasmissione meccanica per carichi pesanti.
7. Quali passaggi di manutenzione ordinaria sono raccomandati per garantire l'affidabilità operativa a lungo termine?
La manutenzione comporta l'ispezione dell'integrità della schermatura dei cavi, la verifica della coppia degli elementi di fissaggio meccanici, la pulizia dei detriti accumulati dalle alette di raffreddamento e il controllo periodico delle condizioni della guarnizione dell'albero.
8. Questo motore può integrarsi direttamente con controllori a logica programmabile e azionamenti di terze parti?
L'unità si integra perfettamente con qualsiasi azionamento servo industriale in grado di soddisfare i requisiti di tensione, corrente e feedback specificati nei parametri tecnici.
