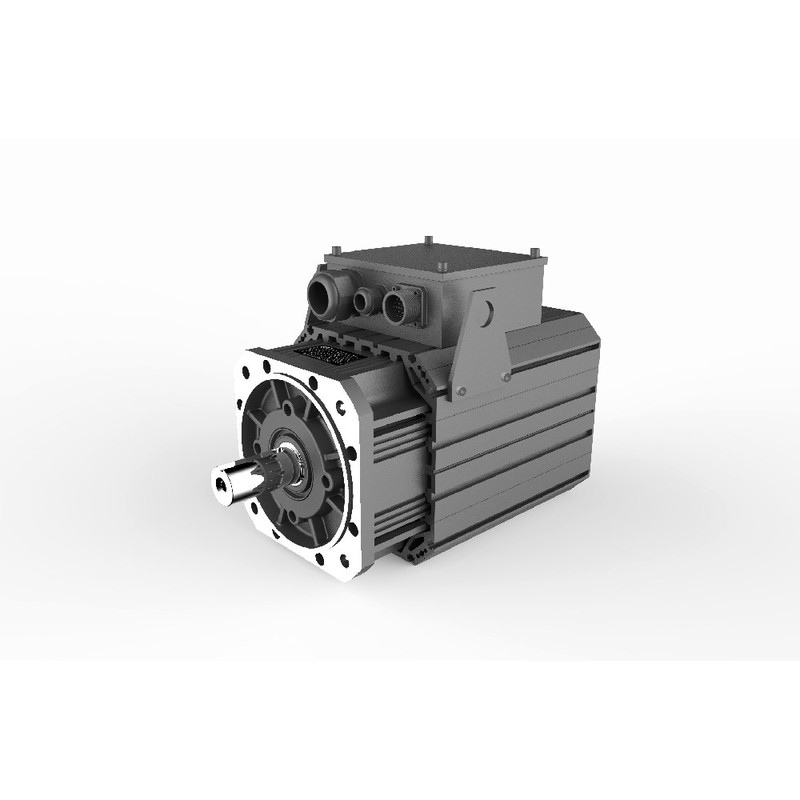

I moderni centri di lavorazione CNC multiasse richiedono azionamenti mandrino robusti, capaci di erogare una coppia stabile su ampi intervalli di velocità senza indurre risonanza meccanica. Il servomotore mandrino della serie GSZ progettato da Geshi soddisfa questi requisiti dinamici attraverso un design elettromagnetico di precisione e l'integrazione di un encoder ad anello chiuso.
Le applicazioni di taglio per carichi pesanti soffrono spesso di coppia di cogging a bassa velocità, deriva termica e vibrazioni meccaniche durante le operazioni di rimozione aggressiva del materiale. La serie GSZ affronta queste sfide combinando una topologia del rotore ottimizzata con dispositivi di feedback ad alta risoluzione per mantenere un controllo preciso della velocità angolare. Questa architettura garantisce bassi livelli di vibrazione durante le operazioni continue su diverse piattaforme industriali di fresatura e tornitura.
Specifiche tecniche
Potenza nominale: 5.5-30 kW @ 380 VAC
Velocità nominale: 750/1000/1500 rpm @ 380 VAC
Designazione del modello di punta: GSZ18-035-15-4-F @ 380 VAC
Potenza nominale del modello di punta: 15 kW @ 1500 rpm
Tensione nominale: 380 VAC @ 50/60 Hz
Grado di protezione della custodia: IP54/IP55 @ Condizioni operative standard
Classe di isolamento: Classe F/H @ Carico termico nominale
Ciclo di lavoro: S1 Servizio continuo @ Potenza nominale
Interfaccia di feedback: Anello chiuso con encoder ad alta risoluzione @ Temperatura ambiente
Materiale della custodia: Lega di alluminio con ventola assiale indipendente @ Raffreddamento ad aria forzata
Integrazione di sistema e configurazione hardware
L'integrazione di motori mandrino ad alta potenza in architetture avanzate di macchine utensili richiede un'attenzione rigorosa alla schermatura elettrica e all'integrità del segnale. Le linee di feedback del resolver o dell'encoder ad alta risoluzione devono utilizzare cavi a doppino intrecciato a doppia schermatura per prevenire interferenze elettromagnetiche generate da inverter a modulazione di larghezza di impulso adiacenti. I drenaggi della schermatura del segnale devono essere terminati saldamente al guscio posteriore dell'alloggiamento del motore e alla piastra di massa del telaio dell'azionamento per eliminare i loop di terra. Il cablaggio di alimentazione deve rispettare rigorose distanze di separazione dal cablaggio di controllo all'interno delle canaline della macchina per ridurre al minimo l'accoppiamento capacitivo e la distorsione armonica.
Un corretto collegamento della sequenza delle fasi tra i terminali di uscita dell'inverter e i cavi di alimentazione del motore è obbligatorio per la corretta direzione di rotazione e l'esecuzione stabile del controllo orientato al campo. La ventola di raffreddamento assiale indipendente richiede un'alimentazione ausiliaria dedicata monofase o trifase a seconda della specifica grandezza della carcassa, garantendo che il flusso d'aria forzato sia attivo prima dell'impegno del carico pesante. Gli ingegneri di messa in servizio devono eseguire la sintonizzazione automatica completa dei parametri tramite l'interfaccia del servoazionamento per allineare la resistenza del rotore, l'induttanza dello statore e le costanti di forza contro-elettromotrice prima di rilasciare l'asse ai cicli di produzione.
Affidabilità e durata ambientale
Gli ambienti di lavorazione continui espongono i componenti dell'azionamento a fluidi da taglio, particolato metallico e temperature ambiente elevate che minacciano la durata operativa. La serie GSZ presenta una configurazione dell'alloggiamento in alluminio progettata con alette di dissipazione termica esterne, abbinata a un'unità di ventilazione assiale indipendente che mantiene un equilibrio termico ottimale in cicli di lavoro continuo S1. Questa disposizione a ventilazione forzata previene punti caldi localizzati sulle sporgenze degli avvolgimenti dello statore, proteggendo il sistema di isolamento in Classe F o Classe H da un degrado termico precoce.
I gradi di protezione dell'involucro IP54 o IP55 offrono una solida protezione contro l'ingresso di nebbia di refrigerante aerodispersa e fine polvere di ghisa comune nelle celle di produzione pesante. Le guarnizioni a labirinto dell'albero impediscono la migrazione del fluido lungo l'albero rotante all'interno dei gruppi di cuscinetti interni, riducendo il rischio di guasti meccanici precoci. Queste caratteristiche strutturali si combinano per estendere gli intervalli di manutenzione ordinaria e ridurre i tempi di inattività imprevisti nei programmi di produzione industriale più impegnativi.
Guida alla selezione e opzioni alternative
La selezione dell'azionamento mandrino appropriato richiede un'attenta valutazione dei profili della coppia di taglio, dei tassi di accelerazione massimi e delle richieste di ciclo di lavoro della specifica architettura della macchina utensile. Mentre il modello di punta GSZ18-035-15-4-F eroga 15 kW a 1500 rpm per i centri di fresatura generali, i tecnici possono scegliere tra la più ampia gamma di potenza da 5.5 kW a 30 kW e le fasce di velocità da 750 rpm a 1500 rpm per adattarsi a specifici design di cartucce mandrino. 北京众平科技股份有限公司 (Beijing Zhongping Technology) fornisce un supporto ingegneristico completo e disponibilità di inventario locale per assistere i team tecnici con una precisa selezione di corrispondenza incrociata e una sostituzione dei modelli senza interruzioni.
Domande frequenti (FAQ)
1. Qual è il tipico tempo di consegna e la disponibilità di spedizione per il motore mandrino GSZ18-035-15-4-F dallo stock di distribuzione regionale?
Lo stock di distribuzione regionale tramite 北京众平科技股份有限公司 (Beijing Zhongping Technology) garantisce la disponibilità del modello standard per la spedizione immediata, mentre le configurazioni personalizzate richiedono i normali programmi di elaborazione in fabbrica.
2. Quale copertura di garanzia standard si applica a questi servomotori industriali al momento dell'acquisto?
Tutte le unità sono supportate da una garanzia operativa standard di 12 mesi che copre i difetti di fabbricazione e la non conformità dei materiali dalla data di spedizione.
3. In che modo la configurazione dell'encoder ad anello chiuso migliora le prestazioni di lavorazione a bassa velocità?
L'encoder ad alta risoluzione fornisce un feedback preciso sulla posizione del rotore al controller dell'azionamento, consentendo algoritmi di correzione in tempo reale che eliminano l'ondulazione della velocità a bassa velocità e migliorano la qualità della finitura superficiale.
4. La serie GSZ può funzionare in cicli di lavoro continuo S1 senza sovraccarico termico?
Sì, la combinazione di isolamento in Classe F/H, un alloggiamento in alluminio con alette di dissipazione del calore ottimizzate e una ventola assiale indipendente supporta il funzionamento continuo S1 entro i limiti termici nominali.
5. Quali requisiti di raffreddamento sono necessari per l'unità ventola assiale indipendente?
La ventola assiale integrata richiede un'alimentazione ausiliaria stabile che corrisponda alle specifiche del motore per garantire un flusso d'aria forzato continuo attraverso le nervature dell'alloggiamento esterno durante il funzionamento.
6. Sono disponibili potenze nominali alternative all'interno della stessa serie di carcasse meccaniche?
La gamma di prodotti spazia da 5.5 kW a 30 kW con velocità nominali di 750 rpm, 1000 rpm e 1500 rpm a 380 VAC per soddisfare diversi profili di carico meccanico.
7. Quale livello di protezione contro i refrigeranti e la polvere offrono questi motori?
Le unità sono classificate a livelli di protezione IP54 o IP55, salvaguardando i componenti elettrici interni dall'ingresso di nebbia d'olio, umidità e particolato metallico fine.
8. Come devono essere instradati i cavi di feedback dell'encoder per prevenire interferenze di rumore elettrico?
Le linee di feedback devono utilizzare cavi a doppino intrecciato a doppia schermatura instradati separatamente dai cavi di alimentazione del motore ad alta tensione, con schermature adeguatamente messe a terra su entrambe le estremità secondo le pratiche EMC standard.
