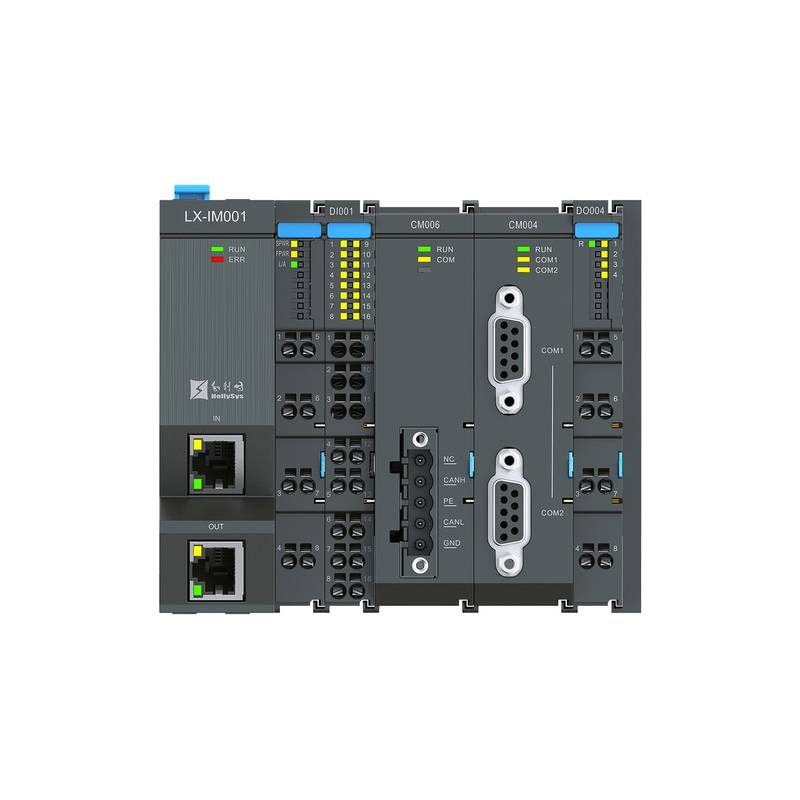

Progettato per reti di automazione industriale ad alta velocità, il modulo I/O della serie LX garantisce un'acquisizione affidabile dei segnali e un controllo preciso in architetture distribuite. Distribuito da Beijing Zhongping Technology, questo sistema modulare ottimizza lo spazio nel quadro elettrico offrendo tempi di risposta nell'ordine dei microsecondi.
I moderni sistemi di automazione industriale richiedono tempi di ciclo ultra-rapidi, una robusta immunità ai disturbi e una gestione dei segnali ad alta densità per eliminare i colli di bottiglia di elaborazione sulle linee di produzione ad alta velocità. Il modulo I/O della serie LX opera nativamente su reti fieldbus ad alta velocità come EtherCAT e PROFINET, riducendo la latenza di comunicazione tra il controller centrale e gli attuatori di campo. Il suo profilo ultra-sottile, caratterizzato da una larghezza minima del modulo di 12 mm, consente agli ingegneri meccanici di massimizzare lo sfruttamento dello spazio nel quadro elettrico senza sacrificare la densità dei canali I/O. L'architettura modulare utilizza morsetti di connessione a molla e un design meccanico plug-and-play senza attrezzi, che semplifica sia il cablaggio iniziale che la manutenzione in loco. Inoltre, la diagnostica integrata a livello di canale fornisce il monitoraggio dello stato in tempo reale, riducendo significativamente il tempo medio di riparazione durante gli arresti imprevisti della linea.
Specifiche Tecniche
Protocollo Bus: EtherCAT @ 100 Mbps
Tensione di Alimentazione: 24 VDC ± 20% @ Alimentazione di Sistema e di Campo
Larghezza Minima del Modulo: 12 mm @ Configurazione Terminale Standard
Canali Ingresso Digitale: 16 Canali @ 24 VDC NPN/PNP
Canali Uscita Digitale: 16 Canali @ 24 VDC Uscita a Transistor
Corrente di Carico Massima: 0.5 A @ Per Canale
Risoluzione Ingresso Analogico: 16-bit @ Modalità Tensione/Corrente
Tempo di Conversione: 60 μs @ Ingresso Tensione ad Alta Velocità Canale Singolo
Temperatura di Esercizio: 0°C - 55°C @ Installazione in Quadro Standard
Temperatura di Stoccaggio: -25°C - 70°C @ Senza Condensa
Grado di Protezione: IP20 @ Montaggio su Quadro Elettrico
Modello Modulo Accoppiatore Bus: LX-IM001 @ Interfaccia di Rete EtherCAT
Modello Modulo Accoppiatore di Fine: LX-IM002 @ Terminazione Bus
Accoppiatore con Selettore a Indirizzo: LX-IM003 @ Impostazione Alias Stazione
Ingresso NPN a 16 Canali: LX-DI001 @ Filtraggio Configurabile 24 VDC
Ingresso PNP a 16 Canali: LX-DI002 @ Filtraggio Configurabile 24 VDC
Ingresso 5VDC a 8 Canali: LX-DI005 @ Ingresso Logico PNP
Uscita Digitale a 16 Canali: LX-DO003 @ 0.5 A Per Canale
Uscita a Relè a 4 Canali: LX-DO004 @ 1 A @ 230 VAC / 3 A @ 30 VDC
Uscita 5VDC a 8 Canali: LX-DO005 @ 8 mA Per Canale
Uscita a Transistor a 4 Canali: LX-DO006 @ 2 A Per Canale
Ingresso Analogico in Tensione a 4 Canali: LX-AI001 @ -10 V - 10 V / 0 V - 10 V
Ingresso Analogico in Tensione a 8 Canali: LX-AI002 @ -10 V - 10 V / 0 V - 10 V
Ingresso Analogico in Corrente a 4 Canali: LX-AI003 @ 0 mA - 20 mA / 4 mA - 20 mA
Ingresso Tensione ad Alta Velocità a 8 Canali: LX-AI102 @ ≤ 60 μs Tempo di Conversione
Ingresso Tensione Single-Ended a 8 Canali: LX-AI103 @ ≤ 500 μs Tempo Tutti i Canali
Uscita Analogica in Tensione a 8 Canali: LX-AO002 @ -10 V - 10 V
Uscita Tensione/Corrente a 4 Canali: LX-AO003 @ Configurabile Multi-Gamma
Uscita Tensione ad Alta Precisione a 8 Canali: LX-AO102 @ Risoluzione 16-Bit
Terminale RS-232 a 2 Canali: LX-CM001 @ Protocollo Modbus RTU / ASCII
DB9 RS-232 a 2 Canali: LX-CM002 @ Protocollo Modbus RTU / ASCII
Terminale RS-485 a 2 Canali: LX-CM003 @ Supporto Master / Slave
DB9 RS-485 a 2 Canali: LX-CM004 @ Supporto Master / Slave
Modulo Slave DeviceNet: LX-CM005 @ Interfaccia di Comunicazione
Modulo Master DeviceNet: LX-CM006 @ Interfaccia di Comunicazione
Modulo Master CANopen: LX-CM007 @ Protocollo CiA 301
Modulo Master Profibus DP: LX-CM009 @ Protocollo DP-V1
Modulo Coprocessore CPU: LX-CM010 @ OS C/C++ Integrato
Master DeviceNet Avanzato: LX-CM106 @ Diagnostica Alimentazione di Rete
Modulo Slave EtherCAT: LX-CM020 @ Scambio Dati in Tempo Reale
Modulo Master PROFINET RT: LX-CM022 @ Protocollo Classe A
Modulo Gateway: LX-CM026 @ Da EtherCAT a PROFINET
Ingresso Encoder a 2 Canali: LX-ECI001 @ Contatore ad Alta Velocità Differenziale
Ingresso Encoder 24V a 2 Canali: LX-ECI002 @ Interfaccia Segnale Single-Ended
Encoder SSI a 2 Canali: LX-SSI001 @ Gray/Binario da 8-Bit a 32-Bit
Uscita Impulsi a 2 Canali: LX-PO001 @ Controllo Movimento ad Alta Velocità
Ingresso RTD a 4 Canali: LX-RTD001 @ Gamma Resistenza PT100 / Ni100
Ingresso Termocoppia a 4 Canali: LX-TC001 @ Risoluzione 0.02°C
Termocoppia ad Alta Precisione a 4 Canali: LX-TC601 @ Accuratezza 0.05% F.S.
HUB EtherCAT a 6 Canali: LX-HUB106 @ 1 Ingresso 5 Porte di Uscita
HUB EtherCAT a 6 Canali: LX-HUB107 @ Supporto Hot-Connect
Modulo Relè di Potenza: LX-PM003 @ Alimentazione di Sistema e di Campo
Distribuzione GND a 16 Canali: LX-AUX001 @ Allocazione di Potenziale
Distribuzione 24V a 16 Canali: LX-AUX002 @ Allocazione di Potenziale
GND Avanzato a 16 Canali: LX-AUX101 @ Allocazione ad Alta Corrente
24V Avanzato a 16 Canali: LX-AUX102 @ Allocazione ad Alta Corrente
Piastra di Copertura Terminale: LX-AUX004 @ Protezione Meccanica
Integrazione di Sistema e Configurazione Hardware
L'installazione del modulo I/O della serie LX richiede un corretto allineamento meccanico su guide DIN standard da 35 mm. Il sistema inizia con un modulo accoppiatore EtherCAT come l'LX-IM001 o l'LX-IM003 posizionato all'estremità sinistra del rack per ricevere i pacchetti di rete dal controller di livello superiore. Le sezioni I/O successive si bloccano insieme tramite un bus di backplane interno ad alta velocità che distribuisce contemporaneamente sia i dati di comunicazione che le alimentazioni.
È necessario utilizzare cavi a coppie intrecciate schermate per tutte le connessioni fieldbus al fine di attenuare le interferenze elettromagnetiche in ambienti industriali pesanti. I costruttori di quadri dovrebbero assicurarsi che i moduli di distribuzione del potenziale di terra come l'LX-AUX001 o l'LX-AUX101 siano integrati nel layout del rack per mantenere una solida terra di riferimento ed eliminare i loop di terra attraverso le reti di sensori distribuite.
Affidabilità e Durabilità Ambientale
Il modulo I/O della serie LX è costruito per resistere a condizioni operative industriali gravose, vantando un grado di protezione IP20 adatto all'installazione all'interno di quadri elettrici di controllo sigillati. La gestione termica si basa sul raffreddamento a convezione naturale, che richiede un'adeguata distanza verticale di almeno 50 mm sopra e sotto l'assemblaggio del rack per mantenere temperature di esercizio ottimali tra 0°C e 55°C.
Per garantire la stabilità operativa a lungo termine, i circuiti interni incorporano barriere di isolamento ottico classificate fino a 500 VDC tra i canali di campo e la logica di sistema. Questo isolamento galvanico protegge le unità di elaborazione centrale da picchi di tensione indotti da carichi induttivi pesanti, commutazione di relè o azionamenti di motori operanti sullo stesso piano d'officina.
Guida alla Selezione e Opzioni Alternative
La scelta della configurazione corretta dipende fortemente dalla topologia di bus specifica, dalla densità dei canali e dal tipo di segnale richiesti dal costruttore della macchina. Per applicazioni che richiedono un'integrazione di rete multi-vendor senza soluzione di continuità, gli ingegneri possono utilizzare moduli gateway come l'LX-CM026 per collegare le reti EtherCAT con controller master PROFINET.
Quando si valutano parti di ricambio o si espandono architetture legacy, Beijing Zhongping Technology fornisce un supporto tecnico completo, servizi di selezione incrociata e accesso diretto all'inventario originale di fabbrica per ridurre al minimo i tempi di inattività durante gli aggiornamenti del sistema.
Domande Frequenti (FAQ)
1. Qual è il numero massimo di moduli I/O che possono essere collegati a un singolo rack accoppiatore?
Un singolo rack accoppiatore supporta in genere fino a 32 moduli di espansione, a seconda dei limiti di assorbimento di corrente totale e di consumo energetico della specifica configurazione di sistema.
2. La serie LX supporta la sostituzione a caldo (hot-swapping) dei moduli durante il funzionamento attivo?
Sì, modelli specifici come l'LX-HUB107 supportano funzionalità di connessione a caldo, consentendo agli ingegneri di manutenzione di sostituire le sezioni difettose senza arrestare l'intera rete bus.
3. Come vengono configurati gli indirizzi di bus per i moduli accoppiatori EtherCAT?
Modelli come l'LX-IM003 presentano interruttori rotativi hardware integrati che consentono agli ingegneri di impostare manualmente gli alias di stazione prima dell'inizializzazione della rete.
4. Quali ambienti di programmazione sono supportati dal modulo coprocessore CPU?
Il coprocessore CPU LX-CM010 esegue un sistema operativo integrato indipendente e supporta nativamente i linguaggi di programmazione standard C e C++ per l'esecuzione di algoritmi personalizzati.
5. I morsetti a molla sono rimovibili per maggiore comodità di cablaggio?
Tutti i moduli standard da 12 mm e 24 mm sono dotati di blocchi terminali plug-and-play che possono essere cablati indipendentemente prima di essere agganciati all'alloggiamento del modulo.
6. Qual è la velocità di conversione per i moduli di ingresso analogico ad alte prestazioni?
I moduli ad alte prestazioni LX-AI102 e LX-AI103 raggiungono un tempo di conversione a canale singolo inferiore a 60 microsecondi senza filtraggio digitale.
7. In che modo il sistema gestisce la distribuzione dell'alimentazione per i sensori di campo?
I moduli relè di potenza come l'LX-PM003 e i moduli di distribuzione del potenziale come l'LX-AUX002 iniettano 24 VDC direttamente nel rack sul lato destro per alimentare attuatori e sensori esterni.
8. Quali termini di garanzia e tempi di consegna si applicano agli ordini effettuati tramite canali autorizzati?
Beijing Zhongping Technology fornisce unità originali di fabbrica supportate da garanzie standard del produttore e mantiene un esteso inventario locale per garantire una rapida evasione delle spedizioni.
