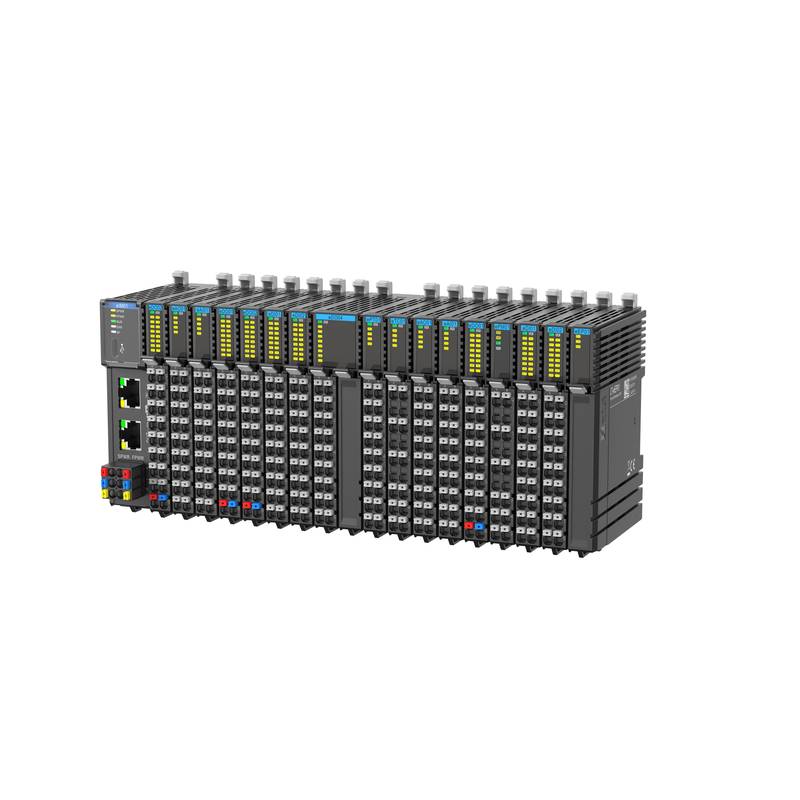

Il modulo I/O remoto della serie HollySys LT-e offre una risposta ad alta velocità, a livello di microsecondi, per architetture di controllo distribuito. Progettato con un profilo sottile di 12 mm, riduce al minimo l'ingombro nel quadro elettrico e supporta i principali fieldbus industriali, tra cui l'integrazione con PROFINET, EtherCAT e gateway Modbus.
Le moderne linee di automazione industriale affrontano gravi limiti di larghezza di banda, rigidi vincoli di cablaggio dei segnali e il rischio di tempi di inattività imprevisti dovuti al jitter di comunicazione. La serie LT-e risolve queste sfide combinando la distribuzione di canali ad alta densità con un'architettura di comunicazione backplane rapida. I tecnici possono configurare moduli di accoppiamento come il LT-eIM01 per EtherCAT o il LT-eIM02 per PROFINET, estendendo fino a 64 moduli tramite relè di potenza. L'integrità del segnale è garantita da un isolamento canale-sistema fino a 1.000 VAC e da una registrazione diagnostica completa fino a 100 eventi per modulo, assicurando un controllo in tempo reale prevedibile su macchinari complessi.
Specifiche Tecniche
Modulo Koppler PROFINET: LT-eIM02 @ 24 VDC
Modulo Koppler EtherCAT: LT-eIM01 @ 24 VDC
Modulo Koppler EtherNet/IP: LT-eIM03 @ 24 VDC
Ingresso Digitale a 16 Canali NPN: LT-eDI01 @ 2,7 mA/CH @ 24 VDC
Ingresso Digitale a 16 Canali PNP: LT-eDI02 @ 2,7 mA/CH @ 24 VDC
Ingresso Digitale a 32 Canali NPN: LT-eDI11 @ 2,7 mA/CH @ 24 VDC
Ingresso Digitale a 32 Canali PNP: LT-eDI12 @ 2,7 mA/CH @ 24 VDC
Uscita a Relè a 8 Canali: LT-eDO04 @ 230 VAC / 30 VDC
Uscita Digitale a 16 Canali NPN: LT-eDO01 @ 0,5 A/CH @ 24 VDC
Uscita Digitale a 16 Canali PNP: LT-eDO02 @ 0,5 A/CH @ 24 VDC
Uscita Digitale a 32 Canali NPN: LT-eDO11 @ 0,5 A/CH @ 24 VDC
Uscita Digitale a 32 Canali PNP: LT-eDO12 @ 0,5 A/CH @ 24 VDC
Ingresso Analogico Tensione/Corrente a 4 Canali: LT-eAI01 @ ±10 V @ 16-bit
Ingresso Analogico Tensione a 8 Canali: LT-eAI02 @ 0-10 V @ 20-30°C
Ingresso Analogico Corrente a 8 Canali: LT-eAI03 @ 4-20 mA @ 20-30°C
Uscita Analogica Tensione/Corrente a 4 Canali: LT-eAO01 @ ±10 V @ 140 us/CH
Uscita Analogica Tensione a 8 Canali: LT-eAO02 @ 0-10 V @ 16-bit
Uscita Analogica Corrente a 8 Canali: LT-eAO03 @ 4-20 mA @ 16-bit
Ingresso RTD a 4 Canali: LT-ePT01 @ Pt100/Pt1000 @ 200 ms/4CH
Ingresso Termocoppia a 4 Canali: LT-eTC01 @ B/C/E/J/K/N/R/S/T @ 200 ms/4CH
Modulo di Comunicazione Seriale: LT-eCM01 @ 2 Canali RS485 @ Modbus RTU
Modulo Relè di Potenza 24V: LT-ePM01 @ 24 VDC @ Protezione da Sovracorrente
Integrazione di Sistema e Configurazione Hardware
L'installazione della serie LT-e all'interno di un quadro elettrico richiede particolare attenzione alla disposizione fisica e all'estensione del bus del backplane. Ciascun modulo di accoppiamento supporta fino a 32 moduli di espansione direttamente sul lato destro, arrivando fino a 64 moduli integrando il modulo relè di potenza LT-ePM01. I morsetti a molla semplificano il cablaggio sul campo senza richiedere cacciaviti speciali, riducendo notevolmente i tempi di assemblaggio durante la costruzione del quadro.
È consigliabile utilizzare cavi twistati schermati per tutti i canali analogici, come i moduli LT-eAI01 o LT-eAI03, per prevenire interferenze elettromagnetiche causate da inverter di frequenza vicini. Le barre di terra devono essere collegate direttamente alla guida di montaggio del backplane per mantenere percorsi a bassa impedenza per la dissipazione del rumore ad alta frequenza. Per le configurazioni di comunicazione seriale che utilizzano il modulo RS485 LT-eCM01, i dip switch integrati consentono ai tecnici di attivare istantaneamente le resistenze di terminazione senza componenti esterni.
Affidabilità e Durata Ambientale
Le applicazioni di automazione industriale richiedono hardware robusto in grado di resistere allo stress termico e a carichi elettrici continui. La serie LT-e opera in modo affidabile negli intervalli di temperatura industriale standard, mantenendo un'elevata precisione di misura dello 0,1% F.S. tra 20°C e 30°C. I moduli relè di potenza sono dotati di protezione integrata contro l'inversione di polarità, rilevamento di sottotensione e reportistica della tensione in tempo reale per proteggere i sensori e gli attuatori collegati da improvvise fluttuazioni della rete.
I costi di manutenzione si riducono grazie ai design modulari ad innesto, che consentono ai tecnici di sostituire i moduli difettosi senza scollegare i cablaggi di campo. I LED di diagnostica integrati su ogni modulo mostrano istantaneamente lo stato attivo, i guasti dei canali e gli stati di comunicazione. Inoltre, i meccanismi di registrazione interna catturano fino a 100 eventi diagnostici, aiutando il personale di manutenzione a rintracciare rapidamente cortocircuiti intermittenti, interruzioni di fili o condizioni di fuorigamma.
Guida alla Selezione e Opzioni Alternative
La scelta della configurazione I/O remota corretta dipende fortemente dall'architettura di rete del controller principale e dal numero totale di punti richiesti dalla macchina. Per gli ambienti con controller basati su PROFINET, l'abbinamento di un controller principale con l'accoppiatore LT-eIM02 e la combinazione di schede ad alta densità come LT-eDI12 e LT-eDO12 ottimizza lo spazio nel quadro. Quando si integrano strumenti seriali legacy o multi-vendor, il modulo LT-eCM01 funge da interfaccia gateway Modbus affidabile, supportando sia le modalità di trasmissione RTU che ASCII.
Beijing Zhongping Technology offre un supporto ingegneristico completo, fornendo l'incrocio completo delle distinte base (BOM) e la disponibilità di scorte localizzate per garantire uno sviluppo dei prototipi senza intoppi e una rapida implementazione nella produzione di massa. I tecnici possono consultare le schede tecniche per combinazioni di moduli specifiche, calcoli dell'alimentazione e parametri di sintonizzazione del tempo di ciclo del bus.
Domande Frequenti (FAQ)
1. Qual è il numero massimo di moduli di espansione che un singolo accoppiatore può supportare?
Un singolo modulo accoppiatore supporta fino a 32 moduli di espansione direttamente sul lato destro e fino a 64 moduli in totale quando si utilizza un modulo relè di potenza.
2. La serie LT-e supporta la sostituzione a caldo (hot-swapping) dei moduli di espansione?
Sì, il design meccanico consente una manutenzione ad innesto, sebbene le considerazioni sull'alimentazione a livello di sistema debbano essere verificate a seconda del tipo di I/O attivo.
3. Come vengono caricati i file di configurazione nei moduli di accoppiamento?
Il software di ingegneria importa file di descrizione del dispositivo standard GSD o XML corrispondenti al rispettivo accoppiatore di protocollo, come EtherCAT o PROFINET.
4. Quali protocolli di comunicazione sono supportati nativamente dalle varianti degli accoppiatori?
La serie supporta la comunicazione di rete PROFINET, EtherCAT, EtherNet/IP e Modbus TCP tramite codici articolo dedicati degli accoppiatori.
5. Il modulo di comunicazione seriale può gestire dispositivi Modbus di terze parti?
Sì, il modulo LT-eCM01 dispone di 2 canali RS485 che supportano i protocolli master/slave Modbus RTU e ASCII, oltre alla comunicazione in formato libero.
6. Qual è la risoluzione dei moduli di ingresso analogico come LT-eAI02?
I moduli di ingresso analogico offrono un'elevata risoluzione a 16-bit su molteplici intervalli di misura di tensione e corrente.
7. Come gestisce il sistema la distribuzione dell'alimentazione su più moduli?
Il modulo relè di potenza 24V LT-ePM01 inietta energia supplementare, monitora i livelli di tensione in tempo reale e gestisce la protezione da sottotensione o sovracorrente.
8. I log di diagnostica vengono salvati in caso di interruzioni di corrente impreviste?
I singoli moduli digitali e analogici supportano la registrazione diagnostica interna fino a 100 eventi per facilitare la risoluzione dei problemi relativi a guasti transitori del sito.
