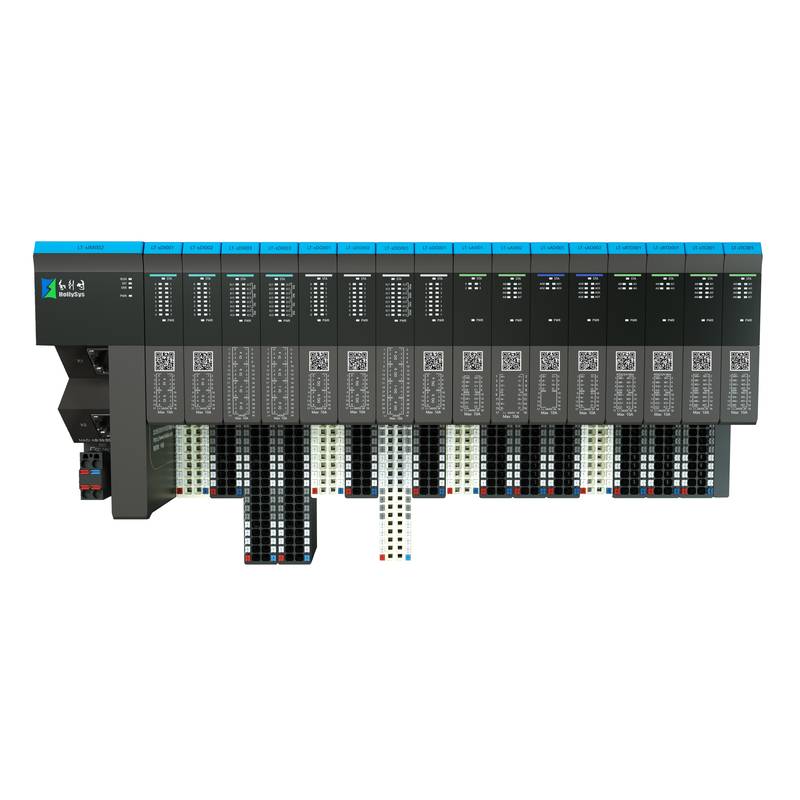

Il sistema I/O distribuito HollySys LT-s offre un'acquisizione di segnale in tempo reale ultra-rapida per i sistemi di controllo dell'automazione industriale, caratterizzato da hot-swapping modulare e compatibilità con protocolli multi-bus. Distribuito su linee di produzione intelligenti, questa solida soluzione di nodi remoti migliora l'efficienza della trasmissione dei dati industriali e riduce al minimo i tempi di inattività per la manutenzione.
I moderni sistemi di controllo dell'automazione industriale richiedono un'acquisizione di segnale ad alta densità e prestazioni di rete deterministiche per eliminare i colli di bottiglia del controllo su macchinari complessi. La serie di I/O distribuiti HollySys LT-s affronta queste sfide attraverso un'architettura a slice ultra-compatta che riduce il prezioso ingombro del quadro elettrico di controllo, supportando al contempo i principali protocolli industriali tra cui PROFINET, EtherCAT e Modbus TCP. Disaccoppiando i moduli elettronici funzionali dai terminali di base permanenti tramite la tecnologia di connessione PUSH-IN, il sistema consente un cablaggio senza attrezzi e un rapido hot-swapping senza disturbare il cablaggio di campo. La risposta del backplane a livello di microsecondi e le capacità diagnostiche a livello di canale garantiscono l'integrità dei dati ad alta velocità, posizionando questa serie come una periferica sensoriale affidabile per le fabbriche intelligenti.
Specifiche tecniche
Chip PROFINET modulo IM: 2xRJ45, Ingresso max 1440 Byte, Uscita max 1440 Byte @ 24 VDC
Chip EtherNet/IP modulo IM: 2xRJ45, Ingresso max 500 Byte, Uscita max 500 Byte @ 24 VDC
Modulo CM RS232/485/422: Velocità di trasmissione max 500 kbps, Supporta Modbus RTU/ASCII @ 500 kbps
Slave PROFINET modulo CM: Byte di ingresso e uscita <= 256 BYTE su rete PROFINET
Modulo DI PNP a 16 canali: DI 16x24 VDC, Ingresso ad alto livello, Conteggio a 4 canali 200 Hz @ 24 VDC
Modulo DI PNP a 32 canali: DI 32x24 VDC, Ingresso ad alto livello @ 24 VDC
Modulo DO Source a 16 canali: DO 16x24 VDC / 0,5 A, Uscita Source @ 24 VDC
Modulo AI Universale a 4 canali: AI 04xUI, ADC a 24 bit, Misurazione differenziale, Accuratezza <= ±0,1% FS @ 24 VDC
Modulo AI RTD a 8 canali: AI 04xRTD, ADC a 24 bit, Sensore PT100/PT1000, 2/3/4 fili @ 24 VDC
Modulo AO Corrente a 4 canali: AO 04xI, 16 bit, 0-20 mA / 4-20 mA, Impedenza di carico <= 580 Ω @ 24 VDC
Modulo contatore ad alta velocità: Encoder incrementale a 2 canali, Frequenza di ingresso max 500 kHz @ 24 VDC
Modulo encoder assoluto SSI: Ingresso SSI a 2 canali, Frequenza di ingresso max 2 MHz @ 24 VDC
Unità terminale di base BU001: Bianca, Unità di base di alimentazione per moduli standard @ 24 VDC
Unità terminale di base BU002: Grigia, Unità di base standard per moduli di segnale @ 24 VDC
Integrazione di sistema e configurazione hardware
L'implementazione di nodi I/O distribuiti all'interno di sistemi di controllo dell'automazione industriale richiede un'attenzione rigorosa alla topologia fisica, alle strategie di messa a terra e alla sicurezza dei terminali. I tecnici dovrebbero montare le unità di base LT-s in sequenza su guide DIN standard, garantendo un corretto bloccaggio tra le basi di alimentazione (come LT-sBU001 o LT-sBU201) e le basi di segnale standard per mantenere una distribuzione continua dell'alimentazione sul backplane. È necessario utilizzare cavi a doppino schermato per tutti i collegamenti di comunicazione, con le schermature dei cavi saldamente collegate a terra sulla piastra di ingresso del quadro utilizzando terminali a morsetto EMC per attenuare le interferenze elettromagnetiche ad alta velocità. I sensori e gli attuatori di campo si collegano direttamente ai morsetti a molla PUSH-IN senza richiedere cacciaviti specializzati, riducendo significativamente la manodopera di installazione e fornendo al contempo un contatto elettrico a tenuta di gas e resistente alle vibrazioni. Le fessure di codifica meccanica sulle unità terminali di base impediscono l'errato inserimento dei moduli durante le procedure di sostituzione a caldo (hot-swap), proteggendo i circuiti di campo da danni dovuti a cablaggi errati.
Affidabilità e durata ambientale
I severi ambienti industriali richiedono un'elevata stabilità termica, un solido isolamento elettrico e un design meccanico affidabile per garantire un funzionamento continuo. I moduli LT-s presentano un isolamento da canale a canale e da canale a bus che utilizza accoppiatori ottici avanzati, proteggendo la logica del processore interno da transitori esterni ad alta tensione e anse di terra. Il compatto alloggiamento in polimero offre un'eccellente ritardanza di fiamma e resistenza agli urti meccanici e alle vibrazioni comunemente presenti su presse per stampaggio e bracci robotici. Gli intervalli di temperatura operativa sono conformi alle specifiche industriali standard, mentre il rivestimento protettivo (conformal coating) sui circuiti stampati interni protegge dall'umidità e dalle particelle corrosive presenti nell'aria. Gli indicatori LED sul pannello frontale forniscono uno stato diagnostico in tempo reale per l'alimentazione, l'attività del collegamento di comunicazione di rete e gli errori dei singoli canali, consentendo al personale di manutenzione di isolare rapidamente guasti di cablaggio o guasti dei sensori senza test con multimetro.
Guida alla selezione e opzioni alternative
La configurazione di una stazione I/O distribuita ottimale prevede la valutazione dei tipi di segnale, del conteggio dei canali e della compatibilità del controller principale su tutto lo stabilimento. I tecnici devono abbinare il tipo di protocollo del modulo di interfaccia (IM), come PROFINET (LT-sIM002) o EtherNET/IP (LT-sIM005), all'architettura del controller PLC principale, assicurando che le allocazioni totali dei byte di ingresso e uscita rimangano entro le specifiche del bus. Per applicazioni discrete ad alta densità, l'impiego di moduli digitali a 32 canali (LT-sDI003, LT-sDO003) insieme a unità di base specializzate (LT-sBU201, LT-sBU202) massimizza l'efficienza dello spazio nel quadro. Quando si espandono architetture legacy o si reperiscono numeri di parte esatti per una manutenzione urgente, 北京众平科技股份有限公司 (北京众平科技股份有限公司) offre un supporto ingegneristico completo e un accesso all'inventario locale per facilitare la selezione dei riferimenti incrociati e la rapida sostituzione dei componenti.
Scenari applicativi tipici e valore industriale
L'architettura modulare delle piattaforme I/O distribuite offre guadagni di efficienza misurabili in diversi settori manifatturieri, tra cui l'assemblaggio di elettronica 3C, la logistica automatizzata, le linee di produzione di batterie al litio e i macchinari per l'imballaggio. Riassegnando i nodi di raccolta dei segnali più vicino agli attuatori della macchina, i costruttori di sistemi riducono drasticamente i percorsi dei cavi di campo, diminuiscono l'uso di fili di rame e riducono al minimo l'attenuazione del segnale su lunghe distanze. La combinazione di velocità di risposta in microsecondi e robusto feedback diagnostico garantisce una sincronizzazione precisa durante le attività di smistamento ad alta velocità e coordinamento del movimento. In definitiva, questa strategia modulare riduce drasticamente le ore di costruzione dei pannelli, semplifica la risoluzione dei problemi di manutenzione ordinaria e abbassa il costo totale di proprietà per i produttori di apparecchiature originali che distribuiscono sistemi di controllo dell'automazione industriale.
Domande frequenti (FAQ)
1. Quali sono i tempi di consegna standard e la disponibilità di magazzino per i moduli LT-s?
Le quantità commerciali standard di moduli di interfaccia, schede I/O digitali/analogiche e unità di base sono mantenute nell'inventario regionale per supportare la spedizione accelerata e ridurre al minimo i tempi di inattività delle apparecchiature.
2. Quale copertura di garanzia viene fornita per questi componenti dei sistemi di controllo dell'automazione industriale?
Tutti i componenti hardware I/O distribuiti sono supportati da una garanzia di fabbrica completa di 12 mesi che copre i difetti di materiale e le anomalie di produzione in condizioni operative normali.
3. Quali piattaforme PLC master sono perfettamente compatibili con i moduli di interfaccia LT-s?
I moduli di interfaccia supportano i principali protocolli di comunicazione industriale tra cui PROFINET, EtherCAT e Modbus TCP, consentendo un'integrazione perfetta con i controllori a logica programmabile della serie LX, della serie LK e di terze parti.
4. Come funziona la funzionalità di hot-swap durante la manutenzione ordinaria?
L'innovativo design dell'unità di base separa i terminali di cablaggio di campo dal circuito stampato del modulo elettronico, consentendo ai tecnici di sostituire i moduli difettosi sotto tensione senza scollegare i cavi esterni del sensore o dell'attuatore.
5. Qual è il limite massimo di espansione del backplane per un singolo nodo di interfaccia di comunicazione?
Un singolo modulo di interfaccia di comunicazione può gestire un cluster specificato di moduli I/O di espansione, regolato dai limiti di consumo energetico totale e dai vincoli di lunghezza massima dei byte di dati di processo.
6. I blocchi terminali sono inclusi con l'acquisto dei singoli moduli I/O?
Le unità terminali di base (come LT-sBU001, LT-sBU002 o basi relè specializzate) vengono ordinate separatamente per soddisfare i vari requisiti di alimentazione e densità di segnale.
7. Quale livello di feedback diagnostico è disponibile sui moduli di ingresso analogico?
I moduli analogici presentano una risoluzione ADC a 24 bit con configurazione a livello di canale per il filtraggio, il rilevamento di circuito aperto e la scalatura del range per garantire un'acquisizione dati ad alta precisione.
8. Come vengono gestiti gli ingressi a impulsi ad alta velocità sui moduli digitali?
Le varianti di ingresso digitale selezionate supportano fino a 4 canali di conteggio a 200 Hz, mentre i moduli contatore dedicati (LT-sCNT001, LT-sCNT002) gestiscono gli ingressi dell'encoder fino a 500 kHz per attività di posizionamento preciso.
9. Le uscite digitali richiedono una protezione con fusibile esterno contro i cortocircuiti?
Sebbene i moduli includano circuiti di protezione interni, si consiglia l'uso di fusibili esterni sulle linee di distribuzione dell'alimentazione per proteggere i dispositivi di campo e il cablaggio da condizioni di sovracorrente grave.
10. Quali strumenti software sono necessari per configurare e mappare i parametri I/O?
I file di descrizione del dispositivo standard (file GSD o XML corrispondenti allo specifico protocollo bus) vengono importati nell'ambiente software di ingegneria del controller di automazione principale per la configurazione della rete.
