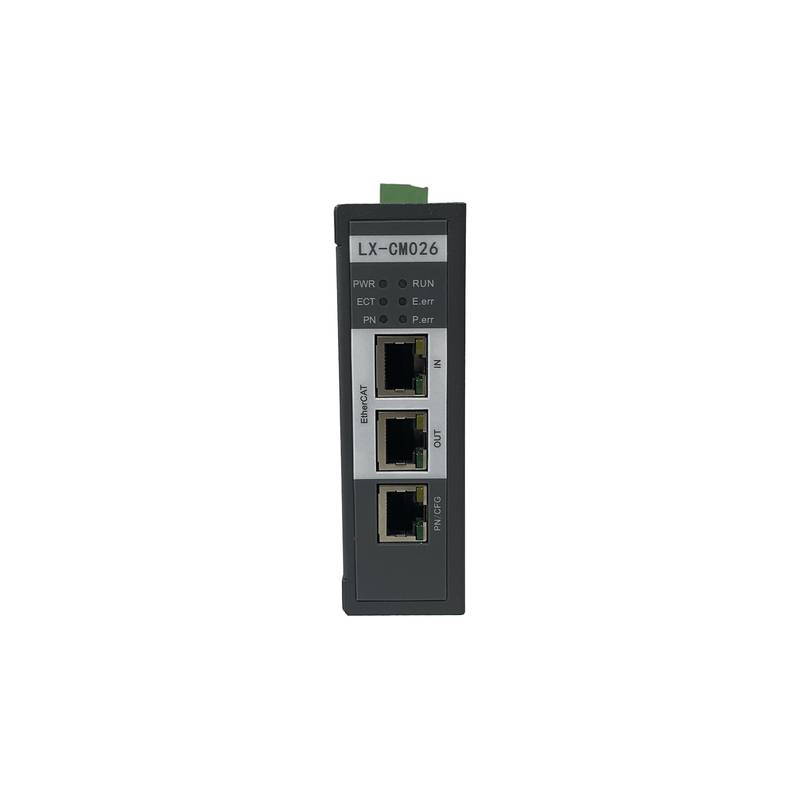

Progettato per ambienti industriali eterogenei, il convertitore di protocollo LX-CM026 facilita lo scambio di dati deterministico tra reti EtherCAT e architetture PROFINET. 北京众平科技股份有限公司 fornisce un solido supporto logistico per questo gateway per ottimizzare l'integrazione di sistema tra le celle di automazione.
L'implementazione di reti industriali disparate introduce spesso colli di bottiglia nella comunicazione, in particolare quando si collegano motion controller ad alta velocità con dispositivi di campo standard. Il gateway LX-CM026 affronta questa sfida funzionando come dispositivo slave EtherCAT sul lato del controller principale, come un PLC locale della serie LX, operando contemporaneamente come master PROFINET per gestire la strumentazione di campo a valle. Questa architettura operativa a doppio ruolo elimina la necessità di costosi aggiornamenti dei controller multiprotocollo traducendo i pacchetti di dati ciclici in tempo reale direttamente al confine della rete. Gli ingegneri dell'automazione industriale incontrano frequentemente ostacoli di integrazione quando ecosistemi di fornitori diversi non riescono a condividere un livello di comunicazione nativo. Elaborando i fotogrammi di protocollo tramite buffer di memoria interni dedicati, l'unità mantiene tassi di trasmissione dei telegrammi stabili e attenua il jitter dei pacchetti su corse industriali estese.
Specifiche Tecniche
Modello Dispositivo: LX-CM026 @ Configurazione Standard
Funzione di Protocollo Primaria: Slave EtherCAT a Master PROFINET @ Full Duplex
Tipo di Montaggio: Montaggio su Guida DIN @ Profilo Standard da 35 mm
Materiale Custodia: Plastica Ingegneristica Ignifuga @ Grado di Protezione IP20
Intervallo di Temperatura Operativa: -20°C - 60°C @ Umidità Senza Condensa
Intervallo di Temperatura di Stoccaggio: -40°C - 85°C @ Umidità Relativa 5% - 95%
Tensione di Alimentazione: 24 VDC ± 20% @ Protezione da Inversione di Polarità
Consumo Energetico: 4.5 W @ Carico Massimo 24 VDC
Interfaccia di Comunicazione EtherCAT: Doppie Porte RJ45 @ 100 Mbps Full Duplex
Interfaccia di Comunicazione PROFINET: Doppie Porte RJ45 @ 100 Mbps IRT/RT in Tempo Reale
Indicatori Diagnostici: Array di LED di Stato @ RUN, ERR, LINK, ACT
Capacità di Mappatura Dati: Fino a 1024 Byte Buffer di Ingresso / Uscita @ Configurazione Predefinita
Dimensioni: 105 mm x 90 mm x 40 mm @ Esclusi i Connettori
Peso Netto: 250 g @ Massa Approssimativa
Integrazione di Sistema e Configurazione Hardware
L'installazione fisica del gateway LX-CM026 si basa sul montaggio standard su guida DIN da 35 mm all'interno dei quadri di controllo, garantendo un ancoraggio meccanico sicuro in ambienti ad alte vibrazioni. La distribuzione dell'alimentazione richiede una sorgente stabile a 24 VDC collegata tramite la morsettiera a vite rimovibile, dotata di soppressione integrata della tensione transitoria e difesa dall'inversione di polarità. Il cablaggio di rete richiede cavi Ethernet schermati a coppie intrecciate Categoria 5e o superiore per mantenere l'integrità del segnale contro le interferenze elettromagnetiche generate da azionamenti a frequenza variabile vicini e contattori ad alta tensione. Le doppie porte RJ45 su entrambi i lati EtherCAT e PROFINET supportano topologie di linea senza richiedere switch di rete esterni, riducendo così il ritardo di propagazione. La corretta messa a terra della guida DIN e delle schermature dei cavi al backplane del cabinet stabilisce un percorso a bassa impedenza per la dispersione del rumore ad alta frequenza, prevenendo anelli di terra e interruzioni della comunicazione.
Affidabilità e Durabilità Ambientale
Progettato per il funzionamento industriale continuo, l'LX-CM026 resiste a temperature ambiente comprese tra -20°C e 60°C senza ventole di raffreddamento attive, affidandosi invece alla convezione termica passiva attraverso il suo profilo dell'alloggiamento ventilato. La custodia con grado di protezione IP20 protegge i circuiti interni dal contatto accidentale delle dita e dall'ingresso di particolato durante l'installazione, sebbene sia raccomandata la collocazione del cabinet in ambienti puliti. I componenti interni sono selezionati per una durata operativa estesa, ottenendo un tempo medio tra i guasti elevato sotto carico elettrico continuo e stress termico. I circuiti di protezione contro le sovratensioni sulle porte di comunicazione proteggono dalle scariche elettrostatiche e dai transitori di commutazione induttivi comunemente presenti negli impianti di produzione pesanti. La configurazione hardware resiste a profili di urti e vibrazioni moderati riscontrati su telai di macchine in movimento, garantendo un bridging dei dati ininterrotto attraverso i turni di produzione.
Guida alla Selezione e Opzioni Alternative
La selezione del gateway di protocollo corretto richiede la verifica della relazione master-slave richiesta dall'architettura di controllo esistente. L'LX-CM026 si adatta specificamente alle applicazioni in cui un controller EtherCAT esistente deve comandare attuatori PROFINET di terze parti, blocchi I/O remoti o azionamenti. I system integrator che richiedono topologie alternative, come l'integrazione PROFIBUS DP o Modbus TCP, dovrebbero valutare altri modelli all'interno della stessa famiglia di prodotti per soddisfare requisiti di bus specifici. 北京众平科技股份有限公司 mantiene documentazione tecnica e riferimenti incrociati di inventario per assistere i team di ingegneria nell'identificare alternative hardware ottimali per gli aggiornamenti di sistemi legacy e la progettazione di nuove macchine (greenfield).
Domande Frequenti (FAQ)
1. Qual è il tempo di consegna standard per questo modello di gateway?
Gli ordini standard vengono elaborati dall'inventario regionale, con spedizione tipica che avviene entro 2 o 3 giorni lavorativi a seconda della logistica di destinazione.
2. L'unità include una garanzia del produttore?
Sì, l'hardware include una garanzia limitata standard di 12 mesi che copre i difetti di materiali e lavorazione dalla data di acquisto.
3. L'LX-CM026 può funzionare come master EtherCAT?
No, il dispositivo agisce rigorosamente come slave EtherCAT sulla rete upstream e funziona come master PROFINET sul lato downstream.
4. Quale strumento software è richiesto per configurare il lato PROFINET?
Il software di ingegneria standard che supporta l'importazione di file GSDML, come i tipici ambienti di programmazione PLC, può configurare i parametri del dispositivo PROFINET.
5. Come viene aggiornato il firmware su questo hardware?
Gli aggiornamenti del firmware vengono applicati tramite la porta di configurazione integrata utilizzando un software di utilità dedicato fornito dal produttore.
6. Qual è la dimensione massima di scambio dati supportata dal gateway?
Il dispositivo supporta fino a 1024 byte di mappatura dei dati di ingresso e uscita tra le due reti industriali connesse.
7. Sono disponibili indicatori LED diagnostici per la risoluzione dei problemi?
Sì, gli indicatori LED sul pannello frontale mostrano lo stato in tempo reale per l'alimentazione, gli errori di sistema e l'attività di collegamento su entrambe le interfacce di rete.
8. Il gateway richiede un modulo di isolamento dell'alimentazione esterna?
L'ingresso di alimentazione interno è dotato di isolamento galvanico integrato, proteggendo i circuiti logici interni dalle fluttuazioni di tensione di modo comune sul bus di alimentazione principale.
