La piattaforma di switch industriali HollySys Serie C è progettata per mantenere una solida connettività dati in ambienti di automazione industriale difficili grazie a un'ampia gamma di temperature operative e a design hardware privi di ventole. Le opzioni di fornitura regionale possono essere coordinate tramite Beijing Zhongping Technology per soddisfare specifici requisiti di rete industriale.
La moderna automazione industriale si affida fortemente a un'infrastruttura di rete affidabile per prevenire la perdita di pacchetti e la latenza di comunicazione durante le operazioni di produzione continua. Gli switch industriali HollySys Serie C impiegano piattaforme di componenti hardware di grado industriale che offrono un'affidabilità superiore rispetto alle alternative commerciali standard. Utilizzando un'architettura di dissipazione termica senza ventole con dissipatori di calore integrati e gel termoconduttivo, questi switch dissipano il calore in modo efficiente senza parti mobili meccaniche. Funzionano in modo affidabile all'interno di un intervallo di temperatura ambiente da -40 °C a 75 °C, fornendo al contempo capacità di protezione contro i fulmini e soppressione delle sovratensioni. L'intera serie raggiunge un grado di protezione IP40 per resistere a polvere e umidità in ambienti esterni e di officina difficili. Inoltre, la gamma comprende varianti non gestite, gestite e gestite di livello 3 leggero per adattarsi a diverse topologie di rete, dalle semplici connessioni edge alle complesse architetture ad anello per l'intero impianto.
Specifiche Tecniche
Serie: C Series
Tipo di Custodia: Guida DIN / Montaggio a Rack
Metodo di Raffreddamento: Dissipazione termica senza ventole
Temperatura Operativa: da -40 °C a 75 °C @ Carico Standard
Temperatura di Stoccaggio: da -40 °C a 85 °C @ Ambiente
Umidità Operativa: dal 5% al 95% @ Senza condensa
Grado di Protezione: da IP40 a IP41
Model GM100-PW-D1-5L-C Switch Type: Montaggio su guida DIN
Model GM100-PW-D1-5L-C Switching Capacity: 128 Gbps @ Full Duplex
Model GM100-PW-D1-5L-C Packet Forwarding Rate: 30 Mpps @ Wire Speed
Model GM100-PW-D1-5L-C Layer 2 Management: Non supportato
Model GM100-PW-D1-5L-C Layer 3 Management: Non supportato
Model GM100-PW-D1-5L-C Ring Network Support: Non supportato
Model GM100-PW-D1-5L-C Business Ports: 5 porte elettriche adattive 10/100 Mbps
Model GM100-PW-D1-5L-C Dimensions: 30 mm x 100 mm x 120 mm @ Larghezza x Profondità x Altezza
Model GM101-PW-D1-8L-C Business Ports: 8 porte elettriche adattive 10/100/1000 Mbps
Model GM101-PW-D1-8L-C Dimensions: 44 mm x 131 mm x 150 mm @ Larghezza x Profondità x Altezza
Model GM101-ISW2-D1-10L-C Business Ports: 2 slot SFP, 8 porte elettriche adattive 10/100/1000 Mbps @ Configurazione Standard

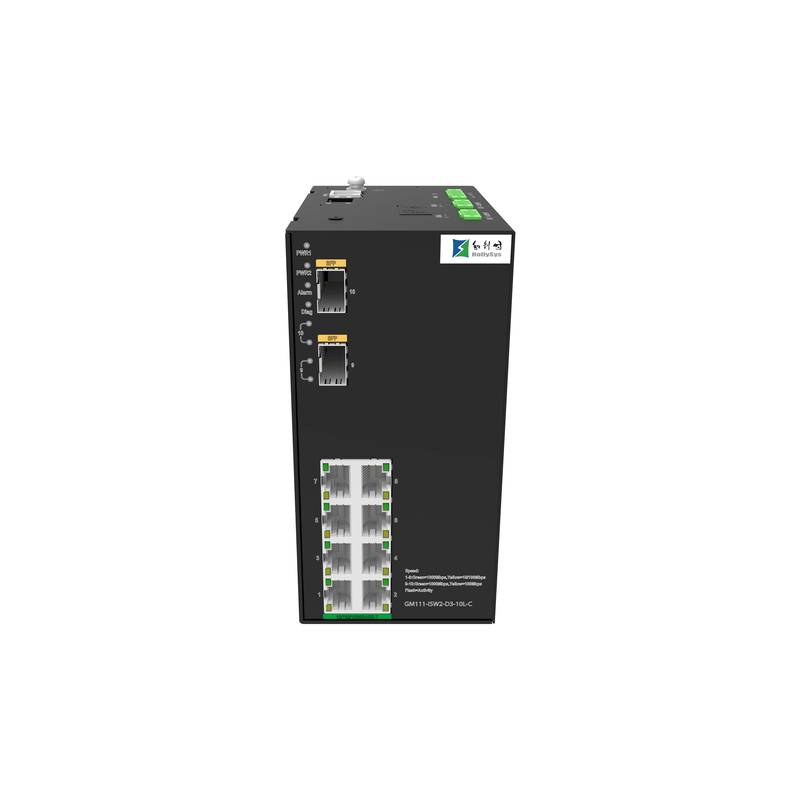

Model GM111-ISW2-D3-10L-C Switching Capacity: 336 Gbps @ Full Duplex
Model GM111-ISW2-D3-10L-C Packet Forwarding Rate: 96 Mpps @ Wire Speed
Model GM111-ISW2-D3-10L-C Layer 2 Management: Supportato @ CLI / SNMP
Model GM111-ISW2-D3-10L-C Layer 3 Management: Non supportato
Model GM111-ISW2-D3-10L-C Ring Network Support: Supportato @ ERPS / RSTP
Model GM111-ISW2-D3-10L-C Dimensions: 75 mm x 131 mm x 150 mm @ Larghezza x Profondità x Altezza
Model GM232-ISW4-HV-28L-C Mount Type: Montaggio a rack
Model GM232-ISW4-HV-28L-C Switching Capacity: 336 Gbps @ Full Duplex
Model GM232-ISW4-HV-28L-C Packet Forwarding Rate: 126 Mpps @ Wire Speed
Model GM232-ISW4-HV-28L-C Layer 2 Management: Supportato @ VLAN / LACP / QoS
Model GM232-ISW4-HV-28L-C Layer 3 Management: Supportato @ Routing Statico
Model GM232-ISW4-HV-28L-C Business Ports: 16 porte elettriche adattive 10/100/1000 Mbps, 8 porte combo, 4 slot 1G/10G SFP @ Configurazione Massima
Model GM232-ISW4-HV-28L-C Dimensions: 440 mm x 260 mm x 43.6 mm @ Larghezza x Profondità x Altezza
Trasmissione di Backbone Industriale e Ridondanza di Rete
Gli switch Ethernet industriali della Serie C offrono fattori di forma flessibili, tra cui unità compatte montabili su guida DIN e unità modulari montabili a rack, progettate per adattarsi a diversi layout di quadri di controllo. Integrano una combinazione di porte Ethernet veloci, porte elettriche gigabit e slot in fibra ottica SFP per facilitare mezzi di trasmissione ibridi su lunghe distanze. I protocolli di rete industriale e i fabric di switching ad alta velocità assicurano che i pacchetti di dati transitino tra gli strumenti di campo e le sale di controllo con una latenza minima.
Per soddisfare i rigorosi criteri di operatività dell'automazione di fabbrica, del monitoraggio dell'energia e del trasporto intelligente, questi switch incorporano robuste caratteristiche fisiche. Il design senza ventole elimina i singoli punti di guasto associati alle ventole di raffreddamento meccaniche, mentre le opzioni di doppia ridondanza di alimentazione proteggono da interruzioni impreviste dell'alimentazione. Racchiusi in custodie metalliche rinforzate, gli switch mantengono l'integrità strutturale e la stabilità elettrica in condizioni di vibrazione meccanica continua e forte interferenza elettromagnetica.
Decrittazione delle Prestazioni Principali: Inoltro a Velocità diLinea (Wire-Speed), Auto-Guarigione dell'Anello e Irrobustimento Ambientale
La capacità di switching e le velocità di inoltro dei pacchetti determinano l'efficacia con cui una rete gestisce carichi a traffico elevato multi-nodo, come i flussi di visione artificiale industriale e l'acquisizione di dati sincronizzati. Modelli come il GM111-ISW2-D3-10L-C offrono una capacità di switching di 336 Gbps e una velocità di inoltro dei pacchetti di 96 Mpps, garantendo zero congestione delle code durante i picchi di traffico. le versioni gestite supportano protocolli di rete ad anello che raggiungono tempi di recupero rapidi a livello di millisecondi, isolando istantaneamente i guasti e reindirizzando il traffico senza interrompere i loop di controllo.
La sopravvivenza ambientale è convalidata attraverso la rigorosa conformità agli standard di compatibilità elettromagnetica industriale e a soglie termiche elevate. Il funzionamento efficace da -40 °C a 75 °C consente a queste unità di essere impiegate all'interno di armadi esterni non condizionati o vicino a macchinari di produzione ad alto calore. I circuiti di soppressione delle sovratensioni integrati salvaguardano i componenti interni contro i transitori di tensione indotti da fulmini o pesanti commutazioni di carico induttivo sulle linee elettriche di fabbrica vicine.
Guida alla Selezione e Pratica di Sviluppo Inengegneristico: Pianificazione della Topologia e Commissioning sul Campo
L'implementazione di una rete industriale richiede un'attenta valutazione della densità delle porte, dei requisiti di larghezza di banda e delle capacità di gestione durante la fase ingegneristica. Per le configurazioni non gestite, modelli come il GM100-PW-D1-5L-C offrono la semplicità plug-and-play per celle di macchine isolate. Al contrario, i modelli gestiti come il GM232-ISW4-HV-28L-C si adattano ai livelli di aggregazione principale in cui la segmentazione VLAN, la soppressione delle tempeste di broadcast e le code di priorità QoS sono necessarie per separare il traffico di sicurezza dai dati diagnostici generali.
La pianificazione topologica dovrebbe sfruttare architetture ad anello per loop critici e strutture ad albero per rami di dispositivi periferici. La configurazione degli switch gestiti è accessibile tramite interfaccia a riga di comando (CLI), Telnet, SNMP o protocolli SSH. I team di supporto tecnico di Beijing Zhongping Technology possono assistere i system integrator nella selezione dei riferimenti incrociati, nell'abbinamento dei modelli e nella verifica della disponibilità delle scorte per semplificare l'esecuzione del progetto.
Scenari di Applicazione Tipici e Valore Operativo sul Campo: Stabilità della Rete Industriale nel Mondo Reale
I sistemi di controllo distribuito (DCS), le reti di video sorveglianza per l'intero impianto e le linee di produzione automatizzate richiedono hardware di comunicazione che funzioni continuamente senza intervento manuale. Gli switch della Serie C mantengono uno scambio di dati costante tra i controllori logici programmabili (PLC), le unità remote I/O e le stazioni di controllo di supervisione. La loro capacità di mantenere le prestazioni sotto forte stress termico riduce al minimo i tempi di inattività della rete imprevisti e riduce i costi di manutenzione per gli ingegneri d'impianto.
L'installazione di questi switch semplifica le strutture di cablaggio dei quadri grazie a ingombri compatti su guida DIN e layout logici delle porte. Prevenendo le interruzioni di comunicazione nelle sale elettriche ad alta interferenza, gli switch proteggono i processi industriali da costosi arresti di emergenza. Questa elevata affidabilità operativa offre un valore economico duraturo per i produttori di apparecchiature originali (OEM) e i system integrator che progettano asset industriali a lunga durata.
Domande Frequenti (FAQ)
1. Quali sono i tempi di consegna standard e lo stato dell'inventario per gli switch della Serie C?
Le configurazioni standard sono mantenute nello stock regionale per soddisfare le esigenze urgenti dei progetti, con programmi di spedizione specifici confermati al momento dell'ordine.
2. Quale copertura di garanzia si applica a questi switch industriali?
I prodotti sono coperti da una garanzia hardware completa di dodici mesi che copre i difetti di fabbricazione in condizioni operative normali.
3. I modelli non gestiti richiedono alcuna configurazione software prima dell'installazione?
Nessuna configurazione è richiesta per i modelli non gestiti come il GM100-PW-D1-5L-C; funzionano su base plug-and-play immediatamente dopo l'accensione.
4. In che modo i modelli gestiti gestiscono la ridondanza della rete ad anello?
I modelli gestiti supportano protocolli ad anello rapidi che rilevano le interruzioni del percorso e reindirizzano i pacchetti di dati nel giro di pochi millisecondi per garantire la disponibilità ininterrotta della rete.
5. Quali tipi di ingressi di alimentazione accettano questi switch industriali?
Gli switch sono progettati per accettare ingressi di tensione standard industriali, supportando una robusta ridondanza di alimentazione per prevenire lo spegnimento del sistema in caso di guasto dell'alimentazione primaria.
6. È possibile utilizzare moduli SFP di produttori terzi negli slot SFP?
Si consiglia di utilizzare moduli ricetrasmettitori SFP di grado industriale compatibili che corrispondono alle specifiche di temperatura nominale per garantire la stabilità del collegamento ottico.
7. In che modo la classificazione IP40 protegge i circuiti interni?
La custodia IP40 impedisce a corpi estranei solidi di dimensioni superiori a 1,0 mm di entrare nell'alloggiamento, salvaguardando i circuiti stampati interni sensibili dall'accumulo di polvere conduttiva.
8. Quali interfacce di gestione sono disponibili per la configurazione degli switch gestiti?
Le varianti gestite supportano la configurazione e il monitoraggio tramite interfaccia a riga di comando, Telnet, Secure Shell (SSH) e utilità Simple Network Management Protocol (SNMP).
9. Questi switch sono adatti per l'installazione all'interno di armadi stradali esterni?
Sì, a patto che la custodia offra una protezione di base dagli agenti atmosferici, l'ampia gamma di temperature operative dello switch e i meccanismi di protezione dalle sovratensioni gestiscono gli estremi termici esterni.
10. Qual è la differenza principale tra i modelli GM101-ISW2-D1-10L-C e GM111-ISW2-D3-10L-C?
Sebbene entrambi presentino configurazioni di porte fisiche simili, il modello GM111-ISW2-D3-10L-C include capacità avanzate di gestione di livello 2 e di rete ad anello, mentre il modello GM101 funziona come un dispositivo non gestito.
