I moduli I/O distribuiti ad alta protezione della serie HollySys LTp offrono controlli di automazione industriale affidabili grazie a una comunicazione punto-punto standardizzata e a una diagnostica intelligente. Progettata per ottimizzare l'efficienza e ridurre al minimo i costi di manutenzione, questa gamma di hardware garantisce la trasmissione di dati in tempo reale in ambienti di fabbrica complessi.
La moderna automazione industriale richiede architetture I/O distribuite che riducano al minimo la complessità del cablaggio mantenendo un'elevata integrità del segnale in ambienti di impianto gravosi. La serie HollySys LTp affronta queste sfide attraverso una struttura modulare con grado di protezione IP67, eliminando la necessità di armadi di controllo tradizionali nelle zone macchina localizzate. Integrando il supporto per i principali protocolli di comunicazione industriale come EtherCAT, Profinet e EtherNet/IP, questi moduli facilitano un'integrazione perfetta in diverse architetture di controllo PLC. L'architettura di sistema utilizza robusti collegamenti M12 e funzionalità avanzate di master/slave IO-Link, consentendo la raccolta decentralizzata di dati da sensori e attuatori direttamente a livello macchina. Questa topologia riduce significativamente il cablaggio in rame, semplifica i flussi di lavoro di installazione e migliora la reattività complessiva del sistema per apparecchiature di produzione ad alta velocità.
Specifiche tecniche
Nome della serie: LT-p series IO @ Standard Operating Conditions
Numero di modello: LT-p-IO @ Product Family Identification

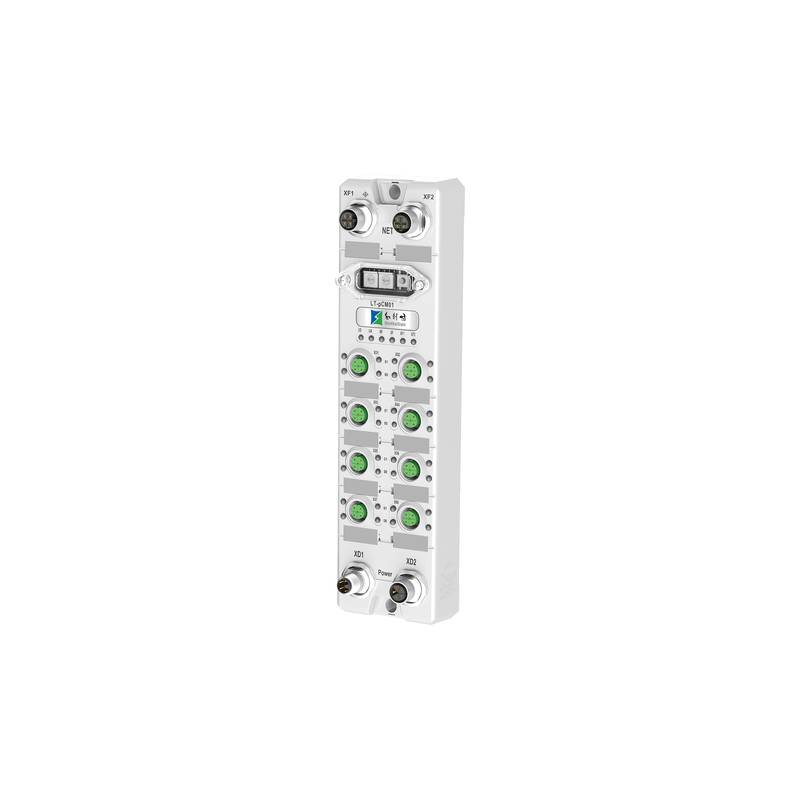

Modulo Master IO-Link IP67 Protocollo EtherCAT: LT-pCM01 @ EtherCAT bus protocol, 8 IO-Link ports (default 8 Class A, configurable to 8 Class B), max 8DI PNP, max 8DO NPN/PNP configurable, metal housing, CE, FCC, ROHS @ 60 x 225 x 24 mm
Modulo Master IO-Link IP67 Protocollo PROFINET: LT-pCM02 @ Profinet-RT bus protocol, 8 IO-Link ports (default 8 Class A, configurable to 8 Class B), max 8DI PNP, max 8DO NPN/PNP configurable, metal housing, CE, FCC, ROHS @ 60 x 225 x 24 mm
Modulo Master IO-Link IP67 Protocollo EtherNET/IP: LT-pCM03 @ EtherNet/IP bus protocol, 8 IO-Link ports (default 8 Class A, configurable to 8 Class B), max 8DI PNP, max 8DO NPN/PNP configurable, metal housing, CE, FCC, ROHS @ 60 x 225 x 24 mm
Modulo Slave IO-Link IP67 Interfaccia CLASS A: LT-pDIO01 @ IO-Link slave, CLASS A interface type, COM3 (230.4 kbps) transmission rate, 16 channels, 8 x M12, PNP configurable input/output, metal housing, CE, FCC, ROHS @ 60 x 160 x 22 mm
Modulo Slave IO-Link IP67 Interfaccia CLASS B: LT-pDIO02 @ IO-Link slave, CLASS B interface type, COM3 (230.4 kbps) transmission rate, 16 channels, 8 x M12, PNP configurable input/output, metal housing, CE, FCC, ROHS @ 60 x 160 x 22 mm
Modulo Accoppiatore Bus IP67 Protocollo EtherCAT: LT-pIM01 @ EtherCAT bus protocol, 24 VDC power supply, max 16 A current, 16 PNP configurable input/output channels grouped by 2, metal housing, CE, FCC, ROHS @ 60 x 225 x 24 mm
Modulo Accoppiatore Bus IP67 Protocollo PROFINET: LT-pIM02 @ Profinet bus protocol, 24 VDC power supply, max 16 A current, 16 PNP configurable input/output channels grouped by 2, metal housing, CE, FCC, ROHS @ 60 x 225 x 24 mm
Modulo Accoppiatore Bus IP67 Protocollo EtherNET/IP: LT-pIM03 @ EtherNet/IP bus protocol, 24 VDC power supply, max 16 A current, 12 PNP configurable input/output channels located in metal housing, CE, FCC, ROHS @ 60 x 225 x 24 mm
Integrazione di sistema e configurazione hardware
L'installazione della serie LT-p richiede la stretta osservanza degli standard di cablaggio industriale per garantire la fedeltà del segnale e la sicurezza operativa. I tecnici di campo devono utilizzare cavi a doppino schermato per i collegamenti di rete, terminando correttamente le schermature su entrambi gli alloggiamenti dei connettori metallici per mitigare le interferenze elettromagnetiche provenienti da azionamenti a frequenza variabile vicini. La distribuzione dell'alimentazione si basa su una sorgente stabile a 24 VDC in grado di erogare fino a 16 A di corrente totale tra i moduli collegati. L'installazione fisica utilizza connettori circolari industriali M12, che garantiscono un accoppiamento sicuro e resistente alle vibrazioni sia per le linee di alimentazione che per quelle di segnale. I punti di messa a terra sugli involucri in metallo pressofuso devono essere collegati direttamente al telaio della macchina tramite trecce in rame a bassa impedenza per prevenire anelli di terra e proteggere i circuiti di ricetrasmissione interni contro i transitori elettrici.
Affidabilità e durata ambientale
Progettata per ambienti di fabbrica gravosi, la serie LT-p è caratterizzata da un grado di protezione IP67, che la rende completamente a tenuta di polvere e resistente all'immersione temporanea in acqua. Il robusto alloggiamento in metallo offre un'eccellente resistenza meccanica e dissipazione termica senza richiedere ventole di raffreddamento esterne. I parametri operativi sono ottimizzati per intervalli di temperatura industriali standard, mentre l'isolamento galvanico interno protegge i circuiti logici sensibili da picchi di alta tensione e disturbi di modo comune. I LED di diagnostica completi offrono un riscontro visivo immediato sullo stato di alimentazione del modulo, sullo stato della comunicazione di rete e sui guasti di cortocircuito dei singoli canali, facilitando una rapida risoluzione dei problemi e massimizzando il tempo di attività del sistema.
Guida alla selezione e implementazione ingegneristica
La selezione della configurazione LT-p appropriata prevede la mappatura dei tipi di interfaccia dei dispositivi di campo richiesti, delle richieste di potenza e dei protocolli del controller master. Per le applicazioni che utilizzano reti EtherCAT, il master LT-pCM01 abbinato agli accoppiatori LT-pIM01 garantisce prestazioni deterministiche. I sistemi standardizzati su Profinet o EtherNet/IP dovrebbero utilizzare le varianti corrispondenti LT-pCM02/03 e LT-pIM02/03. Gli ingegneri possono sfruttare le risorse tecniche regionali di Beijing Zhongping Technology per ricevere assistenza con selezioni incrociate complesse, abbinamento hardware e supporto per la sostituzione delle scorte. L'integrazione nell'ambiente di programmazione PLC si ottiene importando i file di configurazione GSD o XML forniti dal fornitore nel software di ingegneria, seguiti dalla mappatura delle parole di dati di input e output cicliche sui rispettivi tag del controller.
Scenari applicativi tipici e valore operativo
La topologia distribuita della serie LT-p apporta notevoli incrementi di efficienza ai settori della produzione automatizzata, tra cui l'assemblaggio di elettronica 3C, le linee di produzione di batterie al litio e i macchinari CNC ad alta precisione. Montando i nodi I/O direttamente sui telai delle macchine vicino a sensori e attuatori, i costruttori di macchine originali possono eliminare estese canaline portacavi e ridurre la lunghezza totale dei cavi. Questo approccio decentralizzato riduce al minimo la caduta di tensione su lunghe tratte di cavo, diminuisce i requisiti di spazio per l'armadio di controllo e accelera l'assemblaggio meccanico in loco. Inoltre, le capacità diagnostiche integrate e le configurazioni flessibili delle porte IO-Link ottimizzano la parametrizzazione dei sensori e riducono il tempo medio di riparazione durante i cicli di manutenzione.
Domande frequenti (FAQ)
1. Quali sono i principali protocolli di comunicazione supportati dai moduli I/O remoti della serie LT-p?
La serie LT-p supporta tre importanti protocolli di comunicazione industriale: EtherCAT, Profinet e EtherNet/IP, consentendo un'integrazione flessibile in vari ambienti con controller logici programmabili.
2. In che modo il modulo master IO-Link gestisce le configurazioni delle porte di Classe A e Classe B?
Ciascun modulo master è dotato di 8 porte IO-Link di Classe A predefinite che possono essere configurate singolarmente come porte di Classe B per fornire alimentazione ausiliaria aggiuntiva per attuatori e dispositivi ad alta corrente.
3. Qual è la corrente nominale massima per la distribuzione dell'alimentazione dell'accoppiatore bus?
I moduli accoppiatori bus supportano un'alimentazione a 24 VDC con una capacità di gestione della corrente totale massima di 16 A attraverso i segmenti di sistema collegati.
4. I moduli della serie LT-p sono adatti per l'installazione all'esterno di custodie di controllo?
Sì, i moduli presentano un alloggiamento in metallo con grado di protezione IP67 progettato per applicazioni di montaggio a macchina direttamente sull'officina senza richiedere custodie protettive secondarie.
5. Quali tipi di connettori fisici vengono utilizzati per l'ingresso di segnale e alimentazione?
Il sistema utilizza connettori circolari industriali M12 standardizzati per garantire una distribuzione di segnale e alimentazione sicura, resistente alle vibrazioni e stagna.
6. Come vengono diagnosticati le condizioni di cortocircuito o i guasti dei canali sull'hardware?
Ciascun modulo incorpora indicatori LED di diagnostica integrati che forniscono aggiornamenti visivi in tempo reale sullo stato per le linee di alimentazione, lo stato della comunicazione di rete e i guasti dei singoli canali.
7. Quali file di ingegneria sono necessari per configurare i moduli in un PLC di terze parti?
Gli ingegneri devono importare i file di configurazione GSD o XML corrispondenti specifici per la variante di protocollo (EtherCAT, Profinet o EtherNet/IP) nel software di programmazione del controller.
8. È possibile espandere i moduli slave IO-Link per accogliere ulteriori punti I/O?
Sì, il sistema supporta un'architettura di estensione a due livelli in cui i moduli slave possono essere collegati a valle per espandere la densità dei canali e risparmiare porte master primarie.
9. Quali sono i tempi di consegna e le politiche di spedizione per l'ordine di queste unità tramite i canali di distribuzione regionali?
Le tempistiche di evasione degli ordini dipendono dai livelli di inventario attivi e dalla specifica logistica regionale; Beijing Zhongping Technology mantiene riserve di scorte locali per garantire una spedizione rapida e programmi di consegna affidabili.
10. Quali termini di garanzia e supporto tecnico si applicano agli acquisti dell'hardware della serie LT-p?
Tutti i componenti hardware forniti sono coperti da garanzia standard del produttore, integrata da un supporto ingegneristico dedicato per la selezione, l'implementazione e la risoluzione dei problemi.
