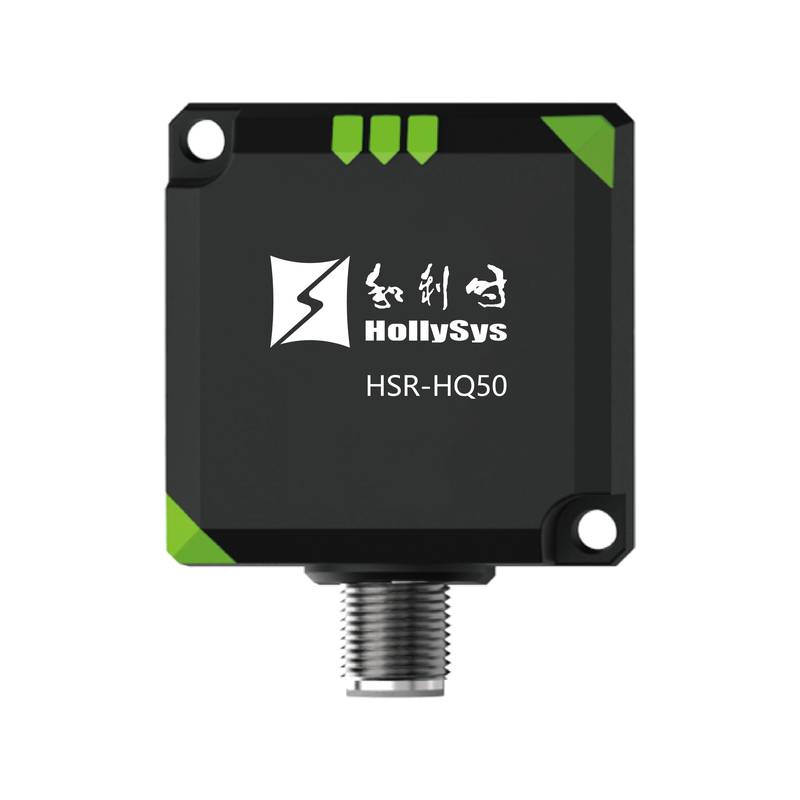

Le linee di automazione industriale soffrono spesso di una grave degradazione dei codici a barre ottici causata da nebbia d'olio, liquido da taglio e usura meccanica, con conseguente perdita di dati e tempi di inattività non pianificati. Il sistema RFID HollySys HSR utilizza una tecnologia avanzata a radiofrequenza ad alta e altissima frequenza per garantire una tracciabilità affidabile dei dati su pallet e supporti metallici. Beijing Zhongping Technology supporta gli ingegneri locali fornendo questi componenti robusti per aggiornamenti di automazione industriale senza interruzioni.
I moderni ambienti di produzione automatizzata presentano gravi sfide per la raccolta dei dati, in particolare nelle linee di saldatura automobilistiche e nelle celle di assemblaggio di batterie al litio, dove le interferenze elettromagnetiche e le riflessioni metalliche distorcono i segnali dei sensori. Le etichette ottiche spesso falliscono a causa della contaminazione da oli di lavorazione e polvere, mentre i sensori di prossimità convenzionali mancano della capacità di carico dati richiesta dalla moderna produzione flessibile. La serie RFID HollySys HSR affronta questi vincoli fisici impiegando circuiti radio dedicati ad alta e altissima frequenza combinati con algoritmi specializzati immuni ai metalli. Questa architettura consente alle teste di lettura di catturare con precisione i dati dai tag montati direttamente su superfici metalliche senza degradazione del segnale. Il sistema elabora l'energia a radiofrequenza in modo efficiente, garantendo una comunicazione stabile anche in prossimità di linee elettriche ad alta corrente o apparecchiature di saldatura pesanti.
Specifiche Tecniche
Frequenza di Funzionamento HF: 13,56 MHz @ ISO/IEC 15693
Frequenza di Funzionamento UHF: 860-960 MHz @ ISO/IEC 18000-6C
Grado di Protezione Custodia: IP67 @ da -25°C a +70°C
Intervallo Tensione di Alimentazione: 24 VDC ± 10% @ Ripple < 10%
Interfaccia di Comunicazione IO-Link: HSR-HM18-IOL @ 38,4 kbps
Interfaccia di Comunicazione RS485: HSR-HM18-485 @ Protocollo Modbus-RTU
Interfaccia di Comunicazione PROFINET: HSR-UQ215-PN @ 100 Mbps
Interfaccia di Comunicazione EtherCAT: HSR-UQ215-ECT @ 100 Mbps
Interfaccia di Comunicazione EtherNet/IP: HSR-UQ215-EIP @ 100 Mbps
Distanza di Lettura HF M18: 0-30 mm @ Tag Standard
Distanza di Lettura HF M30: 0-50 mm @ Tag Standard
Distanza di Lettura HF Quadrato 50: 0-80 mm @ Tag Standard
Distanza di Lettura HF Quadrato 80: 0-110 mm @ Tag Standard
Distanza di Lettura HF Quadrato 100: 0-150 mm @ Tag Standard
Distanza di Lettura UHF 215: 0-10 M @ Antenna da 9 dbi
Distanza di Lettura UHF 100: 0-2 M @ Antenna Integrata
Memoria Tag Alta Frequenza: da 128 Byte a 2 KB @ EEPROM
Memoria Tag Altissima Frequenza: U8 / H3 / H9 @ Memoria Utente Configurabile
Materiale Custodia: Ottone Nichelato e PA66 Industriale @ Ignifugo
Integrazione di Sistema e Configurazione Hardware
L'integrazione dei lettori RFID HSR in un'architettura di controllo esistente richiede un'attenta attenzione al montaggio fisico e al cablaggio elettrico per prevenire anelli di terra e attenuazione del segnale. Le teste di lettura utilizzano connettori industriali standardizzati M12 o a morsettiera progettati per una trasmissione sicura in ambienti ad alta vibrazione. È necessario utilizzare cavi a doppino schermato per le connessioni RS485 e bus di campo, con la schermatura del cavo adeguatamente collegata a terra nel punto di ingresso del quadro elettrico utilizzando pressacavi EMC per sopprimere il rumore elettromagnetico ad alta frequenza. Quando si installano più teste di lettura in stretta vicinanza, mantenere la distanza di separazione minima specificata nel manuale fisico per evitare diafonia tra campi a radiofrequenza adiacenti. La distribuzione dell'alimentazione deve essere instradata separatamente dai cavi di azionamento del motore per mantenere una tensione di alimentazione stabile di 24 VDC ai terminali del dispositivo. I controller bus come la serie HSR67 aggregano più canali a radiofrequenza, semplificando il layout della topologia e riducendo la complessità del cablaggio tra i nodi di stazione distribuiti.
Affidabilità e Durabilità Ambientale
Le condizioni di fabbrica gravose richiedono una robusta ingegneria meccanica e termica per garantire un funzionamento continuo e senza manutenzione. La serie HSR presenta un grado di protezione IP67, sigillando l'elettronica interna contro l'esposizione continua a umidità, spruzzi di refrigerante e polvere fine particolata. La gestione termica è ottimizzata per temperature ambiente di esercizio che vanno da -25°C a +70°C, prevenendo la degradazione dei componenti interni durante i cicli operativi ad alta temperatura. L'alloggiamento utilizza materiali resistenti alla corrosione che resistono ad agenti di pulizia chimica aggressivi comunemente usati nelle linee di lavorazione alimentare e confezionamento farmaceutico. Inoltre, i tag anti-metallo specializzati mantengono l'integrità strutturale ed elettrica sotto stress meccanico, shock termici ripetuti e carichi di compressione elevati tipici delle carrozzerie automobilistiche e dei trasportatori di movimentazione materiali pesanti.
Guida alla Selezione e Opzioni Alternative
La scelta della configurazione RFID corretta dipende dai requisiti di distanza di lettura, dalla dimensione della memoria del tag e dalle reti di bus di campo disponibili nell'architettura dell'impianto. I modelli ad alta frequenza con interfacce IO-Link o RS485 si adattano al tracciamento di pallet a corto raggio e all'identificazione degli utensili su macchine CNC, mentre le unità ad altissima frequenza con protocolli PROFINET o EtherCAT sono ottimizzate per lo smistamento logistico a lungo raggio e la gestione di magazzini intelligenti. Beijing Zhongping Technology fornisce supporto tecnico e servizi di selezione a riferimento incrociato per aiutare gli ingegneri ad abbinare teste di lettura, antenne e tag anti-metallo specifici ai requisiti unici dell'applicazione. La disponibilità di magazzino locale garantisce una rapida implementazione del progetto e tempi di inattività minimi durante la sostituzione dei componenti o le fasi di espansione della linea.
Domande Frequenti (FAQ)
1. Qual è il tempo di consegna tipico per i modelli di lettore RFID HSR standard?
Le configurazioni standard sono disponibili a magazzino per la spedizione immediata, mentre varianti speciali per alte temperature o bus personalizzati richiedono i normali programmi di spedizione della fabbrica.
2. Quale copertura di garanzia si applica all'hardware RFID HSR?
Tutti i componenti hardware sono coperti da una garanzia completa del produttore di 12 mesi che copre i difetti di materiale e produzione.
3. In che modo il montaggio su metallo influisce sulla portata di lettura dei tag HSR?
I tag standard perdono prestazioni se posizionati direttamente su superfici metalliche, mentre i tag anti-metallo designati utilizzano uno strato di schermatura per reindirizzare i campi magnetici, mantenendo distanze di lettura stabili fino a 80 mm per le varianti ad alta frequenza.
4. I lettori della serie HSR-HM possono comunicare direttamente con i master IO-Link?
Sì, i modelli contrassegnati dal suffisso IOL supportano il protocollo di comunicazione IO-Link, consentendo la configurazione dei parametri e lo scambio ciclico dei dati di processo tramite moduli master standard.
5. Qual è la lunghezza massima del cavo consentita per la comunicazione RS485?
La linea di comunicazione RS485 supporta distanze fino a 1.200 metri a velocità di trasmissione standard, a condizione che siano installate resistenze di terminazione di linea adeguate a entrambe le estremità.
6. Le antenne UHF sono intercambiabili con diversi moduli lettore?
I modelli di lettore UHF come HSR-UQ215 supportano antenne esterne come HSR-UA-50, HSR-UA-150 e HSR-UA-240, consentendo una copertura di lettura scalabile a seconda della zona di rilevamento fisico.
7. Come vengono configurati i parametri del dispositivo durante la configurazione iniziale?
I parametri possono essere configurati tramite il software di ingegneria PLC standard utilizzando i file di descrizione del dispositivo (GSD/EDS) o direttamente tramite gli strumenti di parametrizzazione IO-Link a seconda del tipo di interfaccia.
8. Qual è la capacità massima di memorizzazione dati dei tag supportati?
La memoria del tag varia da 128 Byte fino a 2 KB per i modelli ad alta frequenza e dispone di banchi di memoria utente configurabili per le varianti ad altissima frequenza a seconda del tipo di chip specifico selezionato.
