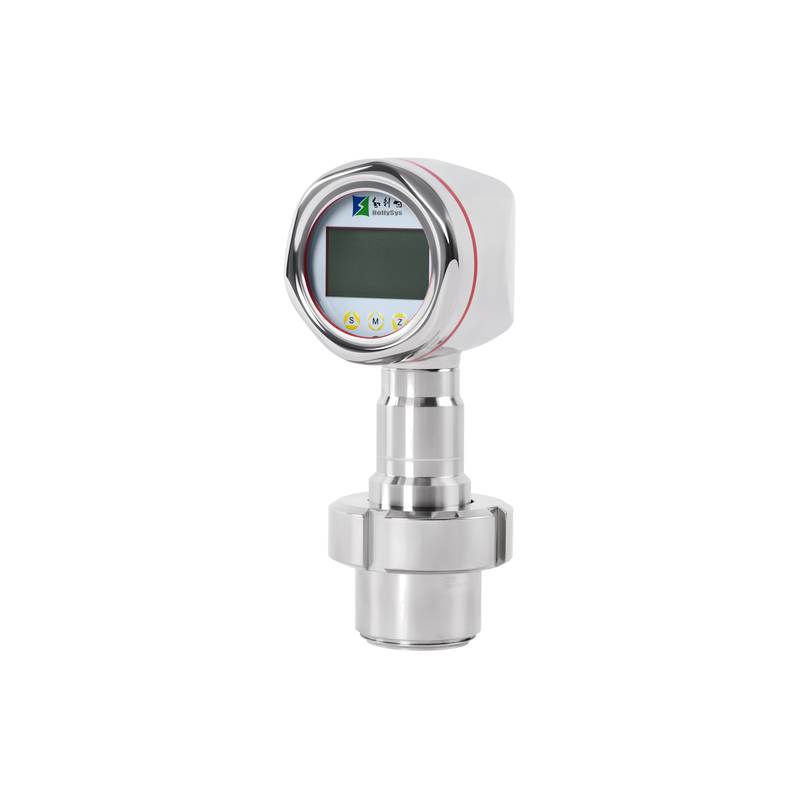

Il trasmettitore di pressione sanitario HollySys AT4500S utilizza un design a membrana a filo in 316L per eliminare l'accumulo di prodotti e la crescita microbica nelle tubazioni di lavorazione farmaceutica e alimentare. Questo sensore di precisione offre misurazioni affidabili di pressione e livello nei serbatoi in cicli operativi rigorosi di pulizia in loco (CIP) e sterilizzazione in loco (SIP).
Nei moderni impianti di lavorazione asettica e negli stabilimenti di produzione biofarmaceutica, i trasmettitori di pressione industriali standard introducono frequentemente vulnerabilità ingegneristiche critiche. I collegamenti filettati convenzionali o le porte dei sensori incassate creano zone morte in cui i media biologici viscosi, il brodo di fermentazione o i prodotti lattiero-caseari possono ristagnare. Questo materiale intrappolato resiste alle routine di pulizia standard, portando a proliferazione batterica, contaminazione crociata e potenziale fallimento del lotto. Inoltre, le aggressive routine di pulizia in loco che coinvolgono soluzioni caustiche ad alta temperatura e cicli periodici di sterilizzazione in loco superiori a 120 gradi Celsius sottopongono gli strumenti di misura a un severo shock termico. Tale stress ambientale induce tipicamente deriva del punto zero, affaticamento della membrana e degradazione del segnale nella strumentazione elettronica standard, compromettendo la sicurezza del processo e la conformità normativa.
Il trasmettitore di pressione sanitario HollySys AT4500S affronta direttamente queste persistenti sfide di contenimento attraverso un'architettura meccanica igienica dedicata. Lo strumento incorpora una struttura esterna in acciaio inossidabile 316L completamente saldata abbinata a una connessione di processo a membrana a filo ottimizzata, lucidata a una rugosità superficiale inferiore o uguale a 0,4 micrometri. Eliminando cavità interne e zone tascabili, il fluido di processo scorre uniformemente attraverso la membrana di isolamento, garantendo il completo rilascio del prodotto durante lo scarico e un risciacquo rapido. La camera di pressione interna utilizza fluidi di riempimento sanitari conformi alla FDA che trasmettono in sicurezza la pressione di processo all'elemento sensore in silicio piezoresistivo resistendo al contempo a vaste fluttuazioni di temperatura. Un robusto algoritmo di compensazione digitale della temperatura è integrato nel circuito di elaborazione di bordo, neutralizzando continuamente i coefficienti di espansione termica e mantenendo prestazioni di uscita stabili durante il ciclaggio termico rapido.
Specifiche Tecniche
Serie di Prodotti: AT4500S Sanitary Pressure Transmitter
Intervallo di Misura: 0 ~ 10 kPa to 0 ~ 10 MPa
Segnale di Uscita: 4-20 mA with HART, Modbus-RTU / RS485
Accuratezza di Riferimento: ± 0,2% dello span, opzionale ± 0,1% dello span limite superiore
Materiale della Membrana di Isolamento: Acciaio inossidabile 316L, Hastelloy C opzionale
Finitura Superficiale: Ra ≤ 0,4 µm
Connessione di Processo: Morsetto sanitario, tipi di flangia conformi agli standard internazionali
Fluido di Riempimento: Grado sanitario conforme FDA
Intervallo di Temperatura di Esercizio: da - 20°C a 85°C (a seconda del mezzo)
Grado di Protezione della Custodia: IP67
Integrazione di Sistema e Configurazione Hardware
La corretta installazione fisica e l'integrazione elettrica dell'AT4500S richiedono un'attenta attenzione alla topologia del cablaggio e ai protocolli di messa a terra in ambienti industriali elettricamente rumorosi. Il trasmettitore è dotato di un robusto involucro industriale equipaggiato con ingressi cavi standard progettati per mantenere un grado di protezione IP67 contro l'umidità e i getti di lavaggio. I tecnici dovrebbero utilizzare cavi per strumenti a doppino schermato per il loop analogico 4-20 mA e le linee di comunicazione digitale per ridurre al minimo le interferenze elettromagnetiche provenienti da azionamenti a frequenza variabile vicini o elementi di riscaldamento ad alta potenza. La schermatura del cavo deve essere messa a terra in un unico punto, tipicamente sul lato del quadro elettrico, per prevenire loop di terra che potrebbero distorcere i segnali di processo a basso livello. Quando si stabilisce la comunicazione locale tramite HART o Modbus-RTU su RS485, la resistenza del loop deve rimanere entro limiti operativi specificati per garantire l'integrità dei dati durante la trasmissione a lunga distanza verso il sistema di controllo distribuito (DCS) o il controllore logico programmabile (PLC).
Affidabilità e Durabilità Ambientale
La stabilità operativa a lungo termine in ambienti alimentari e farmaceutici difficili richiede una superiore durabilità meccanica e un'efficace gestione termica. L'AT4500S è progettato con un involucro esterno interamente in acciaio inossidabile per usi gravosi che resiste ad agenti di pulizia esterni aggressivi, lavaggi acidi e getti d'acqua ad alta pressione comunemente usati nella sanificazione giornaliera degli impianti. L'elemento sensore è ermeticamente sigillato per impedire l'ingresso di umidità e l'accumulo di condensa durante rapidi sbalzi di temperatura ambiente. La sua avanzata isolazione meccanica protegge il nucleo piezoresistivo interno da picchi di pressione, colpi d'ariete e shock idraulici generati da valvole di controllo a intervento rapido o pompe a cilindrata positiva. Queste caratteristiche strutturali producono un elevato tempo medio tra i guasti (MTBF), riducendo gli interventi di manutenzione non pianificati e sostenendo programmi di produzione continui attraverso linee di fermentazione e brassaggio esigenti.
Guida alla Selezione e Opzioni Alternative
La scelta della configurazione del trasmettitore di pressione appropriata implica la valutazione di specifici parametri di processo, inclusi la pressione massima di esercizio, le temperature estreme di esercizio e la compatibilità chimica dei materiali a contatto con il fluido. Gli ingegneri devono selezionare il corretto intervallo di span — da 10 kPa per il monitoraggio dello spazio di testa di bioreattori a bassa pressione fino a 10 MPa per linee di omogeneizzazione ad alta pressione — per mantenere una risoluzione e un'accuratezza di misura ottimali. Per le applicazioni acquose standard, le membrane in acciaio inossidabile 316L forniscono una sufficiente resistenza alla corrosione, mentre agenti di pulizia chimica altamente corrosivi o media aggressivi possono richiedere membrane di isolamento in Hastelloy C. 北京众平科技股份有限公司 offre supporto tecnico esperto e servizi completi di selezione di riferimento incrociato per aiutare i team di ingegneria ad abbinare le specifiche di processo esatte con configurazioni di dispositivi adeguate dall'inventario locale.
Domande Frequenti (FAQ)
1. Qual è il tempo di consegna standard e la politica di garanzia per questo trasmettitore?
Gli ordini elaborati tramite 北京众平科技股份有限公司 vengono tipicamente spediti dallo stock locale entro i tempi commerciali standard e l'unità è coperta da una garanzia completa del produttore di 12 mesi che copre i difetti di materiale e di lavorazione.
2. 北京众平科技股份有限公司 fornisce rapporti di calibrazione pre-spedizione?
Sì, ogni unità è sottoposta a una rigorosa verifica della qualità prima della spedizione e la documentazione di calibrazione tracciabile può essere fornita su richiesta.
3. L'AT4500S può resistere a procedure continue di pulizia in loco (CIP) e sterilizzazione in loco (SIP)?
Sì, i componenti a contatto con il fluido sono progettati per resistere a soluzioni di pulizia alcaline ad alta temperatura e cicli di sterilizzazione a vapore fino alle soglie sanitarie industriali standard senza degradazione strutturale.
4. qual è lo scopo della valutazione della finitura superficiale di Ra inferiore o uguale a 0,4 micrometri?
La superficie lucidata ultra-liscia riduce al minimo le imperfezioni microscopiche in cui batteri o residui organici potrebbero aderire, garantendo una pulizia efficace e prevenendo la contaminazione biologica.
5. In che modo il protocollo di comunicazione HART avvantaggia la calibrazione sul campo?
Il protocollo HART consente l'interrogazione digitale remota, la configurazione, la regolazione dello smorzamento e il monitoraggio diagnostico del trasmettitore direttamente dalla sala di controllo o tramite un comunicatore portatile senza richiedere l'accesso fisico al dispositivo.
6. È possibile regolare le impostazioni di zero e span localmente senza un comunicatore portatile?
Sì, il dispositivo supporta meccanismi di regolazione esterna di zero e span a seconda del display locale selezionato e dell'opzione di configurazione dell'alloggiamento.
7. Quale tensione di alimentazione è richiesta per il funzionamento standard dell'AT4500S?
Il trasmettitore funziona con un intervallo di tensione in CC standard alimentato a loop che generalmente si estende tra 12 VDC e 30 VDC, a seconda della configurazione di uscita specifica e della resistenza di carico.
8. Sono disponibili connessioni di processo alternative per diametri di tubi non standard?
La serie offre un'ampia varietà di connessioni sanitarie standard internazionali, comprese configurazioni tri-clamp, a filettatura e a flangia, per soddisfare diverse esigenze di infrastruttura di tubazioni.
9. Quale materiale della membrana di isolamento dovrebbe essere scelto per sostanze chimiche di pulizia altamente corrosive?
Per i processi esposti ad agenti ossidanti aggressivi o a gravi attacchi chimici, si consigliano membrane di isolamento in Hastelloy C in alternativa al classico acciaio inossidabile 316L.
10. In che modo l'algoritmo integrato di compensazione della temperatura migliora l'accuratezza di misura?
Il processore di bordo corregge dinamicamente i segnali di uscita in tempo reale per contrastare gli effetti di espansione termica causati da temperature di processo fluttuanti, garantendo letture di pressione stabili.
