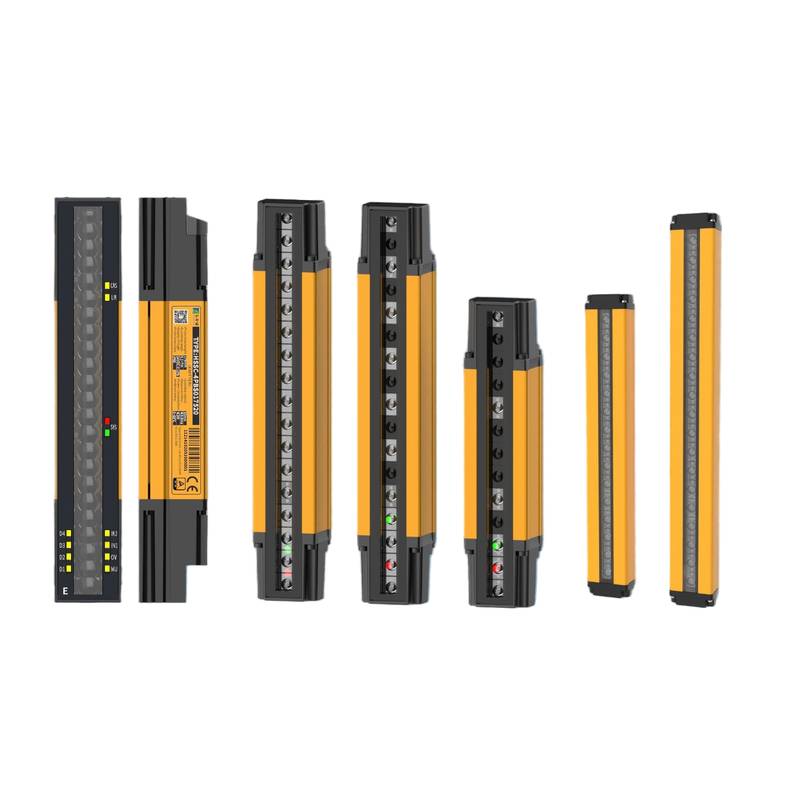

Le distribuzioni di sicurezza funzionale industriale in ambienti di processo ad alto rischio richiedono diagnostiche hardware rigorose e architetture di risposta deterministiche per mitigare i rischi di guasto catastrofico. Beijing Zhongping Technology supporta questo standard rigoroso fornendo componenti di automazione della sicurezza certificati, progettati per un'integrazione perfetta nei sistemi strumentati di sicurezza esistenti. La barriera fotoelettrica di sicurezza HollySys (HollySys Safety Light Curtain) con interruttore di blocco di sicurezza (Safety Interlock Switch) offre una robusta protezione perimetrale e la verifica del blocco per le zone di macchinari pericolosi.
I moderni piani di produzione affrontano sfide persistenti riguardo al disallineamento ottico, alle interferenze elettromagnetiche provenienti da variatori di frequenza (VFD) ad alta potenza e all'usura meccanica dei contattori di sicurezza. L'architettura di sicurezza HollySys affronta queste variabili attraverso la scansione di fasci infrarossi sincronizzati e uscite di sicurezza a doppio canale monitorate da una logica interna di rilevamento dei guasti incrociati. Gli interruttori di blocco di sicurezza integrati impongono il monitoraggio fisico del cancello, garantendo che il movimento pericoloso non possa avviarsi finché tutte le custodie protettive non siano saldamente bloccate.
Specifiche tecniche
Livello di integrità della sicurezza: SIL3 @ IEC 61508
Livello di prestazione: PL e @ ISO 13849-1
Tempo di risposta: 15.0 ms @ Intervallo standard
Tensione di esercizio: 24 VDC ± 10% @ Carico max
Consumo di corrente: 500 mA @ 24 VDC
Grado di protezione della custodia: IP65 @ IEC 60529
Temperatura di esercizio: -10°C - 55°C @ Senza condensa
Tipo di uscita di sicurezza: Canali doppi a stato solido PNP @ 0.5 A
Nominale contatto di blocco: 3 A @ 250 VAC
Forza di azionamento del blocco: 15 N @ Innesto minimo del blocco
Capacità di rilevamento: 14.0 mm @ Modalità protezione dita
Sincronizzazione ottica: LED a infrarossi @ Lunghezza d'onda 850 nm
Collegamento dei cavi: M12 8-Pin Eurofast @ Coppia intrecciata schermata
MTBF: 100.000 ore @ Ambiente operativo 40°C
Integrazione di sistema e configurazione hardware
La corretta installazione hardware della barriera fotoelettrica di sicurezza e dell'interruttore di blocco richiede una rigorosa aderenza alle linee guida di allineamento fisico e ai protocolli di schermatura per prevenire interventi spuri. Le unità ricevitore ed emettitore devono essere montate su profili strutturali rigidi utilizzando staffe regolabili per mantenere la tolleranza dell'asse ottico entro 0,5 gradi sotto stress da vibrazioni. I connettori aeronautici schermati M12 terminano le linee di controllo primarie, dove la schermatura a treccia complessiva deve essere collegata direttamente alla piastra di terra del quadro elettrico tramite un morsetto metallico a bassa impedenza per eliminare i loop di terra.
La trasmissione del segnale utilizza uscite a transistor PNP a doppio canale complementare instradate attraverso relè di sicurezza dedicati o ingressi sicuri di risolutori logici programmabili. L'interruttore di blocco di sicurezza utilizza contatti guidati forzatamente cablati in una configurazione di circuito ridondante per verificare continuamente lo stato dell'attuatore meccanico. Durante il cablaggio, mantenere una separazione fisica tra i cavi del segnale di sicurezza a bassa tensione e le linee di alimentazione del motore ad alta tensione di una distanza minima di 300 mm per sopprimere i transitori elettromagnetici indotti. Le linee di alimentazione devono derivare da una fonte di bassissima tensione isolata conforme alla norma IEC 60364-4-41 per prevenire la propagazione di tensioni di guasto pericolose nei circuiti logici.
Affidabilità e durabilità ambientale
L'infrastruttura di automazione industriale richiede una prolungata longevità operativa e resilienza strutturale contro variabili ambientali avverse come particolato aerodisperso, condensa di umidità e fluttuazioni termiche. L'alloggiamento in alluminio estruso della barriera fotoelettrica di sicurezza presenta un trattamento superficiale anodizzato che fornisce resistenza alla corrosione nella lavorazione chimica e nelle linee di assemblaggio automobilistico. Le lenti ottiche sono rivestite con polimeri resistenti ai graffi per prevenire il degrado della trasmissione della luce causato dall'accumulo di polvere o da piccoli impatti meccanici durante la normale manutenzione.
L'elettronica interna è sottoposta all'applicazione di una vernice protettiva (conformal coating) per proteggere i circuiti stampati dall'umidità conduttiva e dall'esposizione a gas corrosivi comuni negli impianti industriali pesanti. La gestione termica si basa sulla dissipazione passiva attraverso il telaio strutturale, mantenendo stabili le temperature di giunzione dei semiconduttori nell'intervallo operativo specificato da -10°C a 55°C. Le routine di autodiagnosi sistematica vengono eseguite continuamente all'interno dell'architettura del processore interno, controllando l'intensità del segnale del percorso ottico e l'integrità dello stato di commutazione interno ogni 20,0 ms per garantire la trasparenza dei guasti e prevenire guasti hardware latenti.
Guida alla selezione e opzioni alternative
La scelta della configurazione di sicurezza appropriata implica la valutazione delle classificazioni delle categorie di rischio, dei calcoli del tempo di arresto e delle dimensioni di accesso fisico della zona di macchinario protetta. Beijing Zhongping Technology fornisce supporto tecnico completo e disponibilità di stock per diverse esigenze di automazione industriale, aiutando i team di ingegneria a selezionare risoluzioni ottimali dei sensori di sicurezza e tipi di attuazione del blocco. Le applicazioni che richiedono il rilevamento delle dita ad alta risoluzione utilizzano modelli con passo del fascio di 14,0 mm, mentre la protezione perimetrale su campate estese impiega varianti con passo del fascio di 30,0 mm o 40,0 mm.
Quando i vincoli spaziali impediscono l'installazione di barriere fotoelettriche perimetrali, configurazioni alternative come gli scanner laser di sicurezza o gli interruttori di blocco di sicurezza magnetici possono essere integrate nello schema di protezione. Gli ingegneri devono verificare che il tempo di risposta del sensore di sicurezza scelto combinato con la distanza di arresto della macchina soddisfi la formula della distanza di sicurezza minima stipulata nella norma ISO 13855. Specialisti tecnici locali sono a disposizione per assistere nella selezione dei riferimenti incrociati, nei calcoli della distanza di sicurezza e nelle valutazioni di compatibilità hardware per aggiornamenti di impianti o nuove costruzioni di macchinari OEM.
Domande frequenti (FAQ)
1. qual è il termine di consegna standard e la disponibilità di stock per questo modello di barriera fotoelettrica di sicurezza?
Beijing Zhongping Technology mantiene stock regionali di barriere fotoelettriche di sicurezza standard e varianti di interruttori di blocco, con spedizione tipica che avviene entro 24-48 ore dalla conferma dell'ordine.
2. L'acquisto dell'hardware include la copertura della garanzia standard del produttore?
Tutti i componenti di sicurezza forniti sono coperti da una garanzia di qualità completa di 12 mesi che copre difetti strutturali o di fabbricazione in normali condizioni operative industriali.
3. In che modo la barriera fotoelettrica di sicurezza raggiunge la conformità alla sicurezza funzionale SIL3?
La conformità è ottenuta attraverso un'architettura di uscita a stato solido a doppio canale ridondante combinata con un test continuo a impulsi di diagnostica interna che rileva guasti a punto singolo entro 20,0 ms.
4. È possibile escludere (bypass) l'interruttore di blocco di sicurezza per scopi di manutenzione o allineamento?
L'esclusione degli interruttori di blocco di sicurezza viola gli standard di sicurezza funzionale a meno che non venga eseguita tramite una modalità di override amministrativo gestito che utilizza selettori azionati a chiave limitati all'interno di un'architettura logica di muting certificata.
5. Qual è la lunghezza massima consentita del cavo tra l'unità ricevitore e il controller di sicurezza?
La lunghezza massima del cavo è di 50 metri, a condizione che il cavo soddisfi i limiti di capacità specificati e utilizzi un design a coppie intrecciate schermate complessivamente adeguatamente messo a terra per prevenire l'attenuazione del segnale.
6. Come deve essere pulita la contaminazione delle lenti ottiche durante le normali routine di manutenzione?
Le lenti devono essere pulite delicatamente utilizzando un panno in microfibra antistatico e non abrasivo inumidito con alcol isopropilico; detergenti abrasivi o stracci asciutti devono essere evitati per prevenire graffi sulla superficie.
7. Cosa succede alle uscite di sicurezza se l'allineamento ottico viene disturbato durante il funzionamento della macchina?
Se l'allineamento si degrada oltre la soglia di tolleranza, il ricevitore interno commuta immediatamente entrambi i canali di uscita di sicurezza allo stato aperto, interrompendo l'alimentazione agli attuatori della macchina pericolosa.
8. È richiesto un software di programmazione per configurare i parametri operativi di questo sensore di sicurezza?
I modelli standard funzionano tramite configurazioni di pin cablate senza richiedere strumenti software, sebbene funzioni avanzate di muting e blanking richiedano ponticelli di configurazione specifici o moduli di parametri designati.
