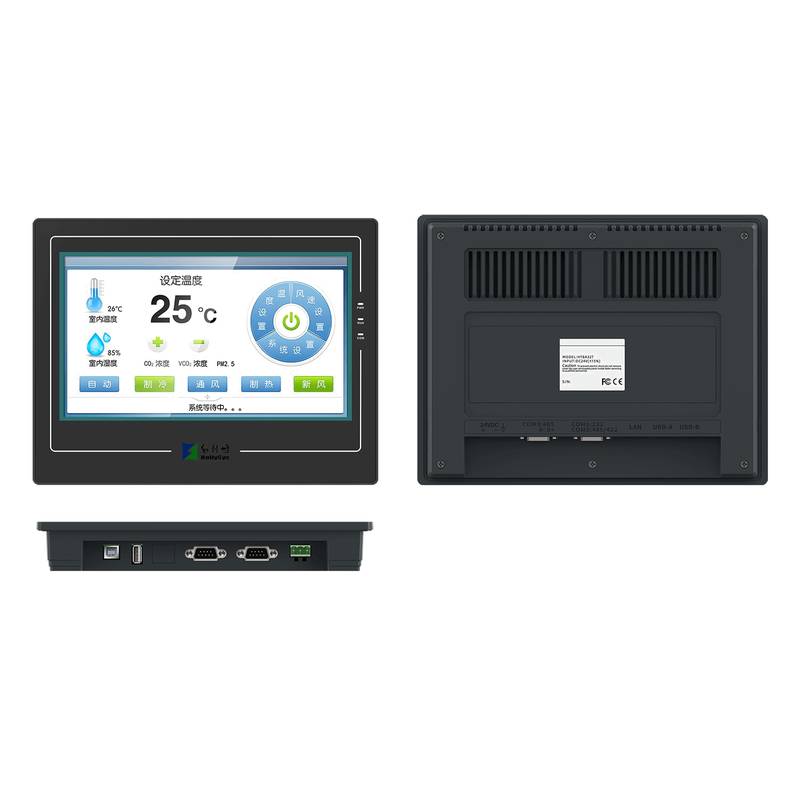

Il display HMI touchscreen industriale HollySys HT8001 da 15 pollici offre prestazioni di visualizzazione affidabili per i moderni ambienti industriali. Dotato di un display ad alta risoluzione e di un pannello a sfioramento reattivo, questa interfaccia operatore industriale garantisce un'interazione efficiente e il monitoraggio dei dati in tempo reale. Beijing Zhongping Technology fornisce questa unità dall'inventario regionale originale per supportare una rapida integrazione nei sistemi di automazione industriale.
I moderni ambienti di automazione industriale presentano spesso gravi sfide per i terminali operatore standard, tra cui polvere ambientale, nebbia d'olio e condizioni di illuminazione complesse che riducono la visibilità dello schermo e causano guasti nella registrazione del tocco. L'interfaccia uomo-macchina industriale della serie HollySys HT8001 è progettata specificamente per affrontare questi ostacoli a livello di campo, combinando display a cristalli liquidi TFT ad alta luminosità con pannelli a sfioramento estremamente robusti, soddisfiando i rigorosi requisiti visivi e interattivi dei macchinari contemporanei. Le apparecchiature di produzione industriale richiedono il controllo continuo delle variabili di processo, la segnalazione immediata degli allarmi e transizioni grafiche fluide senza latenza o colli di bottiglia nel rendering. Per ottenere ciò, l'architettura hardware si basa sulla tecnologia CPU con struttura ARM a basso consumo integrata, consentendo al sistema di eseguire rapidamente chiamate grafiche complesse e gestire ampi spazi di archiviazione dei programmi utente. Questa configurazione tecnica garantisce un'acquisizione efficiente dei dati in loco, il calcolo numerico e l'esecuzione del controllo per sistemi di automazione autonomi e su scala ridotta. L'affidabilità della comunicazione rimane un fattore critico quando si collegano le interfacce operatore a diversi controllori a logica programmabile e strumenti intelligenti. Le interfacce di comunicazione seriale integrate e le porte Ethernet supportano protocolli di comunicazione diretti senza richiedere programmi di runtime utente specializzati, facilitando lo scambio di dati ad alta velocità e il networking multipostazione in tutto il reparto di produzione. Inoltre, i vincoli di installazione fisica all'interno dei quadri elettrici di controllo richiedono fattori di forma compatti e rigorosi standard di protezione ambientale. Il pannello frontale soddisfa gli standard di protezione IP65 contro gli schizzi di liquidi e l'ingresso di particolato aerodisperso, mentre il design termico a temperatura estesa senza ventola mantiene la stabilità operativa in presenza di carichi termici fluttuanti.
Specifiche Tecniche
Dimensioni del display: 15.6 Inch @ 16:9 Aspect Ratio
Risoluzione: 1920 × 1080 @ Full HD
Pannello Touch: 4-Wire High-Precision Touch Panel
Colori del display: 16.77 Million Colors @ True Color LED
Modulo retroilluminazione: LED @ Adjustable Brightness
Rapporto di contrasto: 700:1 @ Standard Operating Conditions
Luminosità: 300 cd/㎡ @ Maximum Setting
Memoria: 128M FLASH + 128M DDR3 @ System Configuration
CPU: Cortex A7 1.2GHz Dual-Core @ Processing Unit
Consumo energetico: 10 W @ 24 VDC Supply
Conformità FCC: FCC Class A @ Electromagnetic Compatibility
Tensione di tenuta: 1000V AC @ 1 Minute Test Duration
Grado di protezione: IP65 @ Front Panel Only
Materiale dell'involucro: Engineering Plastics ABS+PC @ Structural Housing
Alimentazione: DC 12-24V (±15%) @ Input Voltage Range
Interfaccia seriale: COM1: RS232/422/485 @ Communication Port
Porta di download USB: N/A @ Direct Configuration Upload
Porta U-Disk: YES @ External Data Logging
Porta Ethernet: YES @ Network Connectivity
WIFI: N/A @ Wireless Module
4G: N/A @ Cellular Module
Temperatura operativa: -20°C to 55°C @ Without Freezing
Umidità operativa: 5% to 95% RH @ Without Condensation
Resistenza alle vibrazioni: 10 to 25 Hz @ 2G for 30 Minutes in X, Y, Z Axes
Dimensioni esterne: 395 × 257 × 31 mm @ Overall Physical Size
Dimensioni di ritaglio: 383 × 246 mm @ Panel Mounting Cutout
Peso netto: 2.45 kg @ Unit Mass
Sfide dell'interazione uomo-macchina industriale e posizionamento del display
Gli ambienti dei reparti produttivi sottopongono le apparecchiature di visualizzazione elettronica a contaminazione persistente nell'aria, umidità e alti livelli di luce ambientale che compromettono regolarmente la leggibilità dello schermo e la precisione tattile negli schermi commerciali standard. La serie HMI HollySys HT8001 affronta questi rischi operativi attraverso una struttura di display industriale progettata per mantenere la chiarezza visiva in condizioni di illuminazione variabile. Utilizzando pannelli a cristalli liquidi TFT di alta qualità combinati con superfici tattili resistenti ad alta precisione a 4 fili, l'hardware resiste alle frequenti sollecitazioni dell'operatore prevenendo al contempo falsi trigger causati dall'umidità superficiale o da un leggero accumulo di particolato. Questo posizionamento garantisce che gli operatori mantengano una supervisione visiva ininterrotta dei parametri di processo critici in configurazioni di produzione sia discrete che continue.
Elaborazione grafica ad alte prestazioni e compilazione della configurazione
Il monitoraggio in tempo reale di estesi registri di variabili, l'aggiornamento dinamico dello schermo e il rendering grafico complesso pongono pesanti richieste di elaborazione sui terminali operatore industriali. L'architettura interna della serie HT8001 incorpora un processore dual-core Cortex A7 che opera insieme a risorse flash e di memoria dedicate per accelerare la compilazione e l'esecuzione di grafica complessa. Questa configurazione hardware consente il cambio rapido delle schermate, un rendering fluido delle animazioni e l'elaborazione efficiente di semplici programmi di script senza rallentamenti del sistema. Di conseguenza, i team di ingegneria possono implementare logiche di controllo complesse e ampie capacità di programmi utente direttamente sul dispositivo mantenendo al contempo una rapida acquisizione dei dati e tempi di risposta del controllo.
Interfacce di comunicazione multiprotocollo e interconnettività industriale
Il collegamento dei pannelli operatore con diversi controllori a logica programmabile, azionamenti a frequenza variabile e contatori intelligenti introduce spesso incompatibilità di protocollo e limitazioni delle porte fisiche all'interno dei quadri di controllo. La serie HT8001 supera questi ostacoli di integrazione dotandosi di molteplici livelli di comunicazione fisica, comprese interfacce seriali configurabili RS232, RS422 e RS485 insieme a porte Ethernet standard sui modelli applicabili. Questa flessibilità hardware consente la trasmissione diretta dei dati con vari marchi di controller senza la necessità di driver di comunicazione personalizzati o software di traduzione runtime specializzati. Tale connettività semplifica le architetture di integrazione dei sistemi e stabilisce percorsi di scambio dati multi-master affidabili tra celle di automazione distribuite.
Protezione IP65 del pannello frontale e integrazione dell'involucro
I quadri di controllo impiegati in ambienti industriali pesanti subiscono un'esposizione continua a spruzzi di liquidi, vibrazioni fisiche e rumore elettrico che minacciano l'elettronica interna. La cornice anteriore della serie HT8001 raggiunge un grado di protezione contro l'ingresso IP65 se montata correttamente nei ritagli del quadro, sigillando il perimetro del display contro l'ingresso di umidità e polvere. La profondità di montaggio compatta, combinata con profili di bassa dissipazione di potenza e materiali dell'alloggiamento in ABS più PC ingegnerizzati, riduce al minimo l'accumulo termico all'interno degli involucri sigillati. Questi attributi fisici migliorano collettivamente il tempo medio tra i guasti, salvaguardano la disponibilità del sistema e riducono gli interventi di manutenzione continuativa per i produttori di apparecchiature originali.
Guida alla selezione e opzioni alternative
La scelta del modello HMI appropriato dipende dalle dimensioni fisiche del pannello, dalle porte di comunicazione richieste e dai criteri di classificazione ambientale specificati dai parametri di progettazione del sistema. La famiglia di prodotti HT8001 più ampia comprende una diversa selezione di dimensioni del display che vanno da 4.3 pollici a 15.6 pollici, con opzioni come HT8432T, HT8732T, HT8A32T, HT8421TE e HT8701TE che forniscono risoluzioni, allocazioni di memoria e capacità Ethernet variabili per adattarsi a scale di applicazione specifiche. Beijing Zhongping Technology fornisce assistenza tecnica esperta e supporto per l'inventario regionale per aiutare i team di ingegneria a eseguire selezioni di riferimento incrociato e reperire sostituzioni hardware corrispondenti per progetti di automazione in corso.
Domande Frequenti (FAQ)
1. Qual è l'intervallo di tensione di ingresso standard richiesto per alimentare il touchscreen industriale HT8001?
L'unità funziona con un'alimentazione in corrente continua di DC 12-24V con una tolleranza consentita del più o meno 15%.
2. La cornice anteriore del display soddisfa standard specifici di protezione contro liquidi e polvere?
Sì, il pannello frontale raggiunge un grado di protezione IP65 se installato correttamente utilizzando la guarnizione di montaggio e l'hardware forniti.
3. Quale architettura di processore centrale viene utilizzata all'interno della configurazione hardware della serie HT8001?
L'unità è guidata da un processore dual-core Cortex A7 che opera a velocità fino a 1.2GHz a seconda della specifica variante di modello.
4. Questa interfaccia uomo-macchina può comunicare direttamente con i controllori a logica programmabile senza script speciali?
Sì, il sistema supporta protocolli di comunicazione diretti con vari PLC, consentendo il trasferimento dei dati senza eseguire programmi personalizzati complessi sul lato del controller.
5. Quale software di programmazione e configurazione viene utilizzato per sviluppare le schermate per questo HMI?
Il dispositivo supporta pacchetti software di configurazione dedicati che facilitano l'esecuzione di simulazioni, istruzioni macro e funzioni di gestione intelligente delle ricette.
6. Quale tipo di tecnologia del pannello touch è integrato nel gruppo display?
L'unità incorpora un resistente pannello touch resistivo analogico ad alta precisione a 4 fili progettato per un input tattile affidabile in ambienti industriali.
7. Sono disponibili dimensioni di schermo alternative all'interno della stessa serie di prodotti per pannelli con spazio limitato?
Sì, la serie comprende più dimensioni di pannello che vanno da varianti compatte da 4.3 pollici fino a grandi display da 15.6 pollici con vari ritagli di montaggio.
8. Quali porte di comunicazione sono fisicamente disponibili per la registrazione di dati esterni e il collegamento di periferiche?
A seconda del codice del modello esatto, l'hardware presenta porte COM seriali integrate, porte USB per U-disk e interfacce Ethernet.
9. Qual è l'intervallo di temperatura operativa tipico per un'installazione sicura in involucri non climatizzati?
L'unità funziona in modo affidabile entro un intervallo di temperatura ambiente da meno 20 gradi Celsius a 55 gradi Celsius in condizioni di assenza di congelamento.
10. Come possono i team di ingegneria ottenere supporto per riferimenti incrociati o verificare la disponibilità delle scorte regionali per la sostituzione?
Beijing Zhongping Technology offre consulenza tecnica professionale, servizi di riferimento incrociato e supporto di fornitura di componenti originali localizzati.
