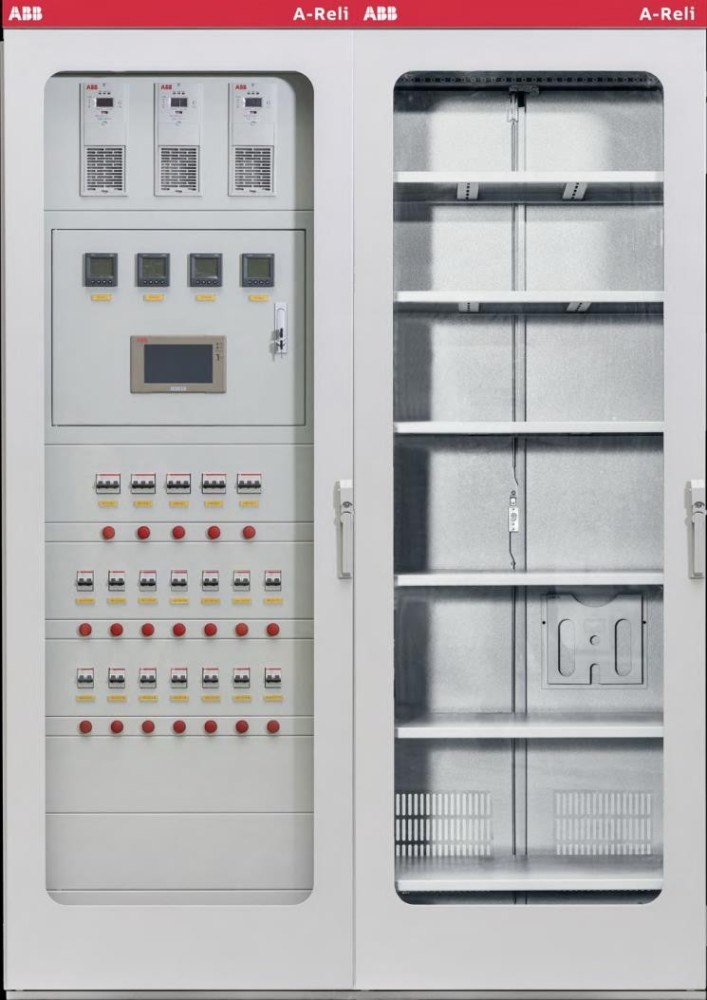

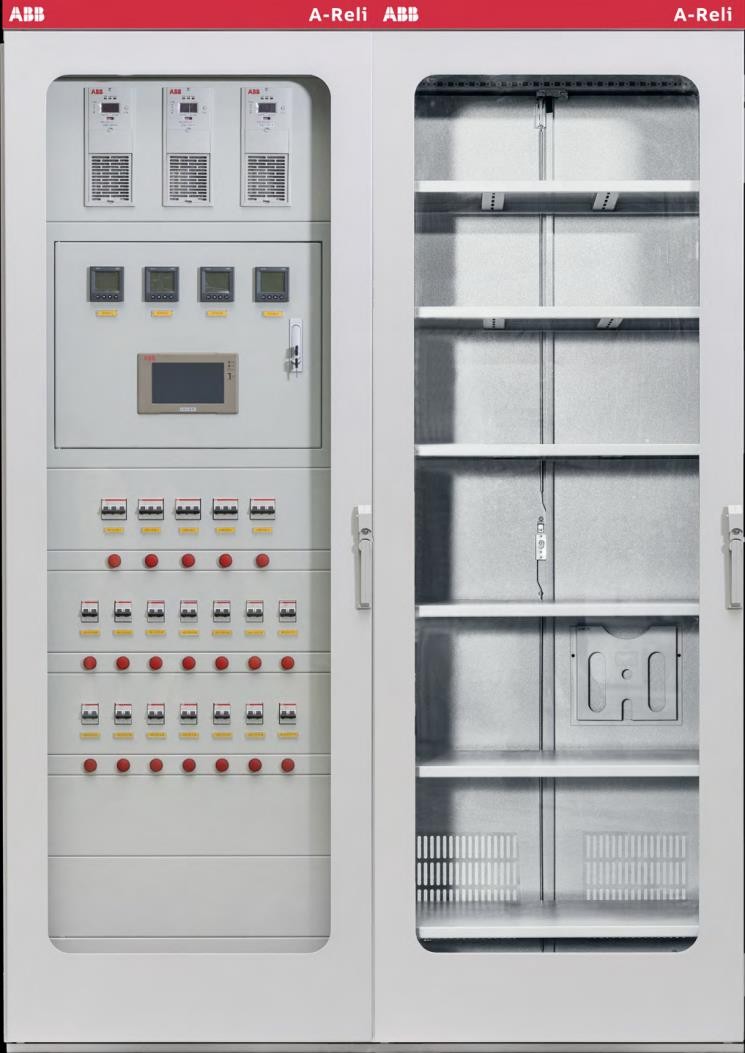

Il sistema di alimentazione in corrente continua basato su microcomputer ABB A-Reli serie 220V 100Ah fornisce energia operativa e di controllo affidabile per quadri elettrici ad alta tensione e protezione a relè in sottostazioni elettriche e impianti industriali. Questa unità modulare integra rettificazione ad alta frequenza, controllo intelligente della batteria e monitoraggio con schermo touch screen a colori per garantire un'alimentazione ausiliaria continua in condizioni industriali complesse.
Le moderne sottostazioni elettriche, centrali elettriche e ferrovie elettrificate fanno affidamento in modo significativo su corrente continua ausiliaria ininterrotta per azionare interruttori automatici ad alta tensione e gestire schemi di protezione a relè. Una principale sfida ingegneristica in queste strutture è mitigare la caduta di tensione, il rumore elettrico e il degrado della batteria durante i disturbi della rete. Il sistema di alimentazione ABB A-Reli 100AH/220V affronta queste vulnerabilità attraverso un'architettura di commutazione ad alta frequenza avanzata e il monitoraggio della batteria in tempo reale. I moduli raddrizzatori utilizzano la tecnologia di commutazione dolce risonante LLC a ponte intero con correzione del fattore di potenza passiva per ottimizzare l'efficienza di conversione e sopprimere le interferenze elettromagnetiche. Nel frattempo, un processore ARM9 a 32 bit che esegue un'interfaccia grafica LINUX governa il nucleo del sistema, consentendo l'interazione locale e la comunicazione remota tramite computer superiori per eseguire funzioni di telelettura, telesegnalazione, teleregolazione e telecontrollo in modo efficiente.
Specifiche tecniche
Tensione di ingresso CA nominale: 380 VAC ± 15% @ 50 Hz
Tensione di uscita CC nominale: 220 VDC @ Funzionamento continuo
Capacità nominale: 100 Ah @ Tasso di scarica a 10 ore
Topologia del modulo raddrizzatore: Commutazione dolce risonante LLC a ponte intero @ Alta frequenza
Fattore di potenza: >= 0,92 @ Carico nominale
Interfaccia di comunicazione: RS485 / Ethernet @ Protocollo Modbus
Intervallo di temperatura operativa: -10°C - 50°C @ Ambiente interno
Resistenza di isolamento: >= 10 MOhms @ Tensione di prova 500 VDC
Integrazione di sistema e configurazione hardware
L'installazione del sistema ABB A-Reli 100AH/220V richiede un'attenta attenzione alla disposizione fisica, al cablaggio e alla messa a terra all'interno del quadro di controllo. È necessario utilizzare cavi schermati a doppino intrecciato per tutte le linee di comunicazione RS485 che collegano l'unità di monitoraggio al sistema di supervisione e acquisizione dati superiore per prevenire la corruzione dei dati causata da sovratensioni transitorie di commutazione ad alta tensione. I cavi di distribuzione dell'energia che collegano l'uscita del raddrizzatore al bus di controllo (KM) e al bus di chiusura (HM) devono essere dimensionati in base alla corrente continua massima assorbita e ai limiti di caduta di tensione consentiti. Una corretta messa a terra del telaio del quadro mediante una barra di rame a bassa impedenza è essenziale per stabilire un piano di riferimento affidabile, sopprimere il rumore elettrico di modo comune e proteggere i componenti a semiconduttore sensibili contro le scariche elettrostatiche.
Affidabilità e durata ambientale
Gli ambienti delle sottostazioni industriali espongono l'elettronica di potenza a stress termico, particolato aeroportato e fluttuazioni di umidità. Il sistema ABB A-Reli incorpora robuste strategie di gestione termica, combinando il raffreddamento ad aria forzata nei moduli raddrizzatori ad alto carico con percorsi di convezione naturale per sottogruppi passivi per mantenere le temperature operative entro margini di progetto sicuri. L'hardware di monitoraggio dell'isolamento interno valuta continuamente le correnti di dispersione verso terra attraverso il bus CC, emettendo avvisi tempestivi prima che un minore degrado dell'isolamento si trasformi in un guasto a terra a livello di sistema. Inoltre, il layout modulare consente ai tecnici di sostituire a caldo i singoli moduli raddrizzatori durante le finestre di manutenzione programmata, riducendo al minimo il tempo medio di riparazione e mantenendo la disponibilità operativa continua.
Guida alla selezione e opzioni alternative
La selezione della capacità del sistema di alimentazione in corrente continua appropriata comporta il calcolo del carico continuo cumulativo di tutti gli strumenti di supervisione, delle lampade spia e dell'illuminazione di emergenza, insieme ai requisiti di corrente di sgancio e chiusura istantanea degli interruttori automatici pesanti. Gli ingegneri devono valutare se la configurazione 220V 100Ah si allinea con i calcoli del tempo di riserva della batteria dell'impianto. Per le installazioni che richiedono livelli di tensione operativa inferiori, è disponibile una variante della serie 110V alternativa per corrispondere a specifiche classificazioni delle bobine dei quadri elettrici. 北京众平科技股份有限公司 (Beijing Zhongping Technology) fornisce supporto tecnico esperto, aiutando i team di ingegneria a eseguire selezioni di riferimento incrociato, calcoli del profilo di carico e abbinamenti di pezzi di ricambio localizzati per ottimizzare il processo di integrazione del sistema.
Domande frequenti (FAQ)
1. Quali sono i tempi di consegna standard e la politica di garanzia per questa apparecchiatura?
Il programma di consegna standard dipende dalle specifiche di configurazione e dalla logistica regionale, e l'apparecchiatura è supportata da una garanzia completa del produttore di 12 mesi che copre i difetti strutturali e operativi.
2. 北京众平科技股份有限公司 (Beijing Zhongping Technology) fornisce servizi di ispezione pre-spedizione?
Sì, la verifica tecnica e i controlli di qualità pre-spedizione vengono condotti per garantire che i parametri del sistema siano conformi agli ordini ingegneristici prima della spedizione.
3. Quali protocolli di comunicazione sono supportati dal pannello di monitoraggio?
Il sistema utilizza interfacce RS485 industriali standard che operano su protocolli Modbus per un'integrazione perfetta con piattaforme SCADA o DCS a livello di impianto.
4. I moduli raddrizzatori possono funzionare in una configurazione di ridondanza in parallelo?
Sì, più moduli raddrizzatori ad alta frequenza supportano configurazioni di condivisione della corrente attiva per fornire una ridondanza N+1 per i carichi critici della sottostazione.
5. In che modo il modulo di controllo della batteria monitora le singole celle?
Il modulo misura la tensione della singola cella, la resistenza interna e i parametri della temperatura ambiente continuamente per rilevare i primi segni di solfatazione delle piastre o essiccazione.
6. Qual è lo scopo del modulo riduttore nel quadro CC?
Il modulo riduttore regola la tensione fornita al bus di controllo, compensando le tensioni del bus elevate durante i cicli di carica di equalizzazione della batteria.
7. Il sistema è adatto per operazioni di sottostazione completamente incustodite?
Sì, le funzioni integrate "quattro tele" (telelettura, telesegnalazione, teleregolazione e telecontrollo) consentono una supervisione remota completa senza richiedere personale in loco continuo.
8. Quali procedure di manutenzione sono richieste per i raddrizzatori a commutazione dolce?
La manutenzione ordinaria è limitata alla rimozione periodica della polvere dalle ventole di raffreddamento, alla verifica della coppia dei terminali e al controllo dei file di registro per eventuali anomalie termiche o di tensione registrate.
