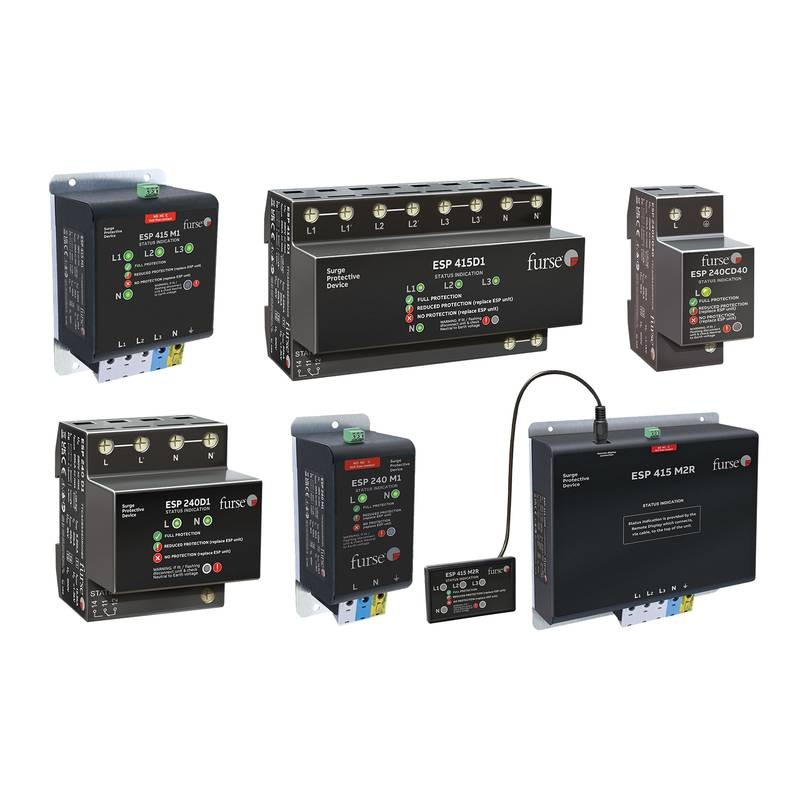

La serie di dispositivi di protezione contro le sovratensioni Furse ESP 415 offre una protezione combinata di Tipo 1, 2 e 3 contro le sovratensioni transitorie per reti elettriche trifase da 400V, deviando in sicurezza verso terra le correnti di fulmine ad alta energia e salvaguardando al contempo i componenti elettronici sensibili. Beijing Zhongping Technology supporta le strutture industriali fornendo questi componenti robusti per mantenere l'operatività del sistema e la conformità agli standard di protezione contro i fulmini strutturali.
Le reti di distribuzione dell'energia industriale incontrano frequentemente sovratensioni transitorie indotte da fulmini diretti, commutazioni della rete elettrica e operazioni con carichi induttivi pesanti. Questi picchi di tensione possono compromettere controller a stato solido, computer industriali e hardware di automazione, causando tempi di inattività operativi imprevisti e costose sostituzioni di componenti. La serie Furse ESP 415 risolve questa vulnerabilità combinando tecnologie con spinterometro ad alta capacità e varistori all'interno di un unico involucro. Questa integrazione gestisce correnti d'impulso pesanti con forma d'onda 10/350 microsecondi associate a sistemi di protezione contro i fulmini esterni, limitando al contempo le tensioni residue a livelli sicuri per le apparecchiature a valle. Varianti come ESP415T1/25/TNS e ESP415T1/12.5/TNS offrono capacità di scarica su misura per diversi profili di rischio, garantendo che gli impianti elettrici soddisfino i severi requisiti delle serie BS EN 62305 e IEC 61643.
Specifiche Tecniche
Tensione Nominale di Esercizio: 400 VAC @ 50 Hz - 60 Hz
Configurazione del Sistema: Trifase + Neutro + Terra (TN-S)
Tensione Massima di Esercizio Continuo (MCOV Uc): 350 VAC @ L-N
Corrente di Scarica d'Impulso (Iimp): 12,5 kA per fase @ 10/350 microsecondi (variante T1/12.5)
Corrente di Scarica d'Impulso (Iimp): 25,0 kA per fase @ 10/350 microsecondi (variante T1/25)
Corrente Nominale di Scarica (In): 50,0 kA @ 8/20 microsecondi
Corrente Massima di Scarica (Imax): 100,0 kA @ 8/20 microsecondi
Livello di Protezione della Tensione (Up): < 600 V @ L-N
Tempo di Risposta: < 25 ns @ L-N
Valore Nominale della Corrente di Cortocircuito (Icc): 50,0 kA RMS
Intervallo di Temperatura d'Esercizio: - 40°C - + 80°C
Grado di Protezione dell'Involucro: IP20
Indicazione di Stato: LED visivo e contatto pulito per il monitoraggio remoto
Integrazione di Sistema e Configurazione Hardware
L'installazione del dispositivo di protezione contro le sovratensioni Furse ESP 415 richiede particolare attenzione al montaggio fisico e alla geometria dei cavi per ridurre al minimo le cadute di tensione induttive durante eventi transitori ad alta corrente. Gli installatori devono montare l'unità il più vicino possibile al quadro di distribuzione dell'alimentazione in arrivo o all'ingresso del servizio, utilizzando lunghezze di conduttori brevi e dritte non superiori a 25 cm ove possibile. Le lunghezze ad anello nei cavi di collegamento introducono un'induttanza parassita che aumenta la tensione di limitazione effettiva subita dalle apparecchiature terminali protette.
Il dispositivo accoglie il cablaggio di distribuzione standard tramite robusti terminali a tunnel, consentendo una connessione sicura per i conduttori di fase, neutro e terra di protezione. Per un'immunità ai disturbi e una deviazione dei transitori ottimali, il terminale di terra di protezione dell'SPD deve collegarsi direttamente alla barra di terra principale con bassa impedenza. L'integrazione nei sistemi di gestione degli edifici è facilitata da contatti puliti a secco integrati, che segnalano lo stato di disconnessione termica interna o il degrado dei componenti a Controllori Logici Programmabili (PLC) esterni o a cicli di monitoraggio della gestione dell'edificio. Gli indicatori di stato visivi sulla parte frontale forniscono un'immediata verifica locale della prontezza operativa, consentendo al personale di manutenzione di eseguire rapidi controlli visivi senza aprire i pannelli dell'involucro.
Affidabilità e Durabilità Ambientale
Gli ambienti di installazione industriale richiedono una robusta resilienza termica e meccanica dall'hardware di protezione elettrica. La serie Furse ESP 415 incorpora meccanismi di disconnessione termica interna progettati per disaccoppiare in sicurezza i componenti varistori degradati dal circuito attivo in caso di sovratensioni prolungate o condizioni di fine vita, prevenendo il thermal runaway (fuga termica) o rischi di incendio. L'architettura interna rinforzata resiste a temperature operative continue elevate fino a 80°C, rendendola adatta per quadri elettrici densi e torri di distribuzione esterne dotate di controllo climatico passivo o attivo.
L'alloggiamento con grado di protezione IP20 protegge gli elementi di scarica interni dal contatto accidentale delle dita durante la manutenzione, pur richiedendo l'installazione all'interno di un quadro elettrico adeguatamente classificato per ambienti industriali difficili, polverosi o soggetti a umidità. L'avanzato coordinamento interno garantisce che i componenti soggetti a invecchiamento si guastino in sicurezza, mantenendo al contempo la continuità del percorso di protezione ove possibile o segnalando il guasto tramite telemetria remota. Questi attributi di design contribuiscono a prolungare la vita operativa, riducendo la frequenza degli interventi di manutenzione e garantendo la conformità continua alle normative di sicurezza industriale nei settori della produzione pesante e dei servizi di pubblica utilità.
Guida alla Selezione e Opzioni Alternative
La scelta della variante appropriata del dispositivo di protezione contro le sovratensioni all'interno della gamma ESP 415 dipende dalla classificazione della zona di protezione contro i fulmini e dalla valutazione del rischio calcolata della struttura, come delineato nella norma BS EN 62305. Le strutture dotate di sistemi di protezione contro i fulmini esterni (LPS Classe I o II) richiedono in genere modelli ad alta capacità come l'ESP415T1/25/TNS per gestire frazioni significative di energia da fulmine diretto. Per edifici industriali standard con livelli di esposizione inferiori, le varianti ESP415T1/12.5/TNS o standard D1/M1/M2/M4 offrono una protezione bilanciata sui quadri di distribuzione secondari. Beijing Zhongping Technology fornisce supporto tecnico esperto e disponibilità di magazzino locale per assistere gli ingegneri con la comparazione incrociata, i controlli di compatibilità di sistema e la selezione di configurazioni alternative su misura per architetture elettriche specifiche.
Domande Frequenti (FAQ)
1. Qual è la funzione principale della serie Furse ESP 415 in una rete di alimentazione trifase?
La serie fornisce una protezione combinata contro le sovratensioni di Tipo 1, 2 e 3, deviando in sicurezza verso terra le correnti transitorie ad alta energia derivanti da fulmini diretti e operazioni di commutazione, limitando al contempo la tensione residua per le apparecchiature a valle.
2. Quali configurazioni di cablaggio sono supportate da questi dispositivi di protezione contro le sovratensioni?
Le unità sono progettate per essere compatibili con i sistemi di distribuzione elettrica trifase standard, incluse le configurazioni TN-S, TN-C-S e TT a seconda della specifica variante di modello.
3. In che modo il dispositivo indica un guasto interno o lo stato di fine vita?
Ciascuna unità è dotata di indicatori di stato visivi locali insieme a contatti remoti puliti integrati che possono interfacciarsi con sistemi di allarme esterni o PLC per segnalare la disconnessione termica.
4. Qual è il significato del riferimento alla forma d'onda 10/350 in queste specifiche?
La forma d'onda di 10/350 microsecondi simula il profilo energetico severo di un fulmine diretto, che i dispositivi di protezione di Tipo 1 sono specificamente testati e classificati per sopportare.
5. Questi SPD possono essere installati a valle dell'ingresso del servizio principale?
Sebbene siano progettati principalmente per l'installazione all'ingresso del servizio principale o nel quadro di distribuzione principale (limite da LPZ 0 a LPZ 1), la loro capacità combinata Tipo 1+2+3 consente loro di proteggere carichi sensibili su impronte di singoli involucri.
6. Quali limitazioni di lunghezza dei conduttori si applicano durante l'installazione fisica?
I conduttori di collegamento devono essere mantenuti il più corti e dritti possibile, idealmente al di sotto di 25 cm, per ridurre al minimo le cadute di tensione induttive parassite che possono aumentare il livello di protezione effettivo.
7. Quale supporto all'acquisto offre Beijing Zhongping Technology per questa famiglia di prodotti?
Beijing Zhongping Technology fornisce unità originali del produttore da stock regionali, offrendo consulenza tecnica, comparazione incrociata dei modelli e coordinamento logistico per i clienti industriali.
8. Quale copertura di garanzia si applica alla serie Furse ESP 415?
Il prodotto è coperto dai termini di garanzia standard del produttore che coprono i difetti di materiale e l'affidabilità delle prestazioni nelle condizioni operative specificate.
