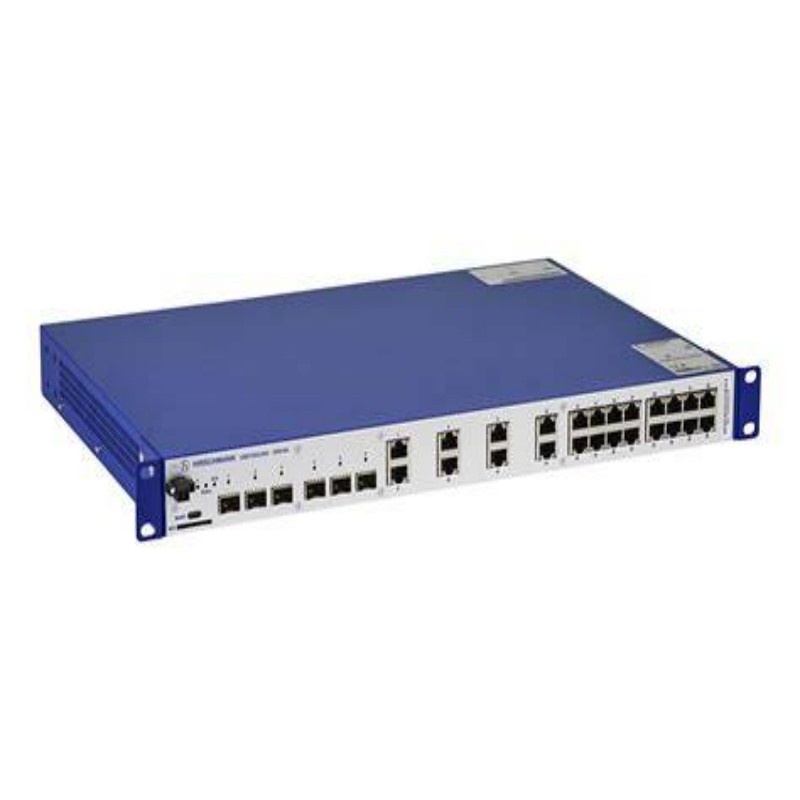

Il Hirschmann GRS105-6F8T16TCGGZ9HHSE2S99xx.x.xx è un switch Ethernet ad alte prestazioni progettato per fornire affidabilità e intelligenza in ambienti industriali esigenti. Come uno switch Ethernet completamente gestito, fornisce un controllo completo sul traffico di rete, funzionalità di sicurezza avanzate e robusti protocolli di ridondanza, garantendo il massimo tempo di funzionamento per applicazioni critiche. Questo modello fa parte del prestigioso portafoglio di reti industriali di Hirschmann, progettato per offrire una soluzione di connettività scalabile e sicura per le spine dorsali dell'automazione, i sistemi di controllo della produzione e altre operazioni ad alta intensità di dati dove l'integrità della rete non è negoziabile. La sua robusta custodia metallica e la conformità a rigorosi standard industriali lo rendono molto più capace degli interruttori commerciali standard, posizionandolo come sistema nervoso centrale per le moderne infrastrutture IT industriali.
1. Panoramica del prodotto e posizionamento del nucleo
La serie GRS105 a cui appartiene questo specifico modello è progettata per l'integrazione in rack standard da 19 pollici, un fattore di forma ideale per armadi di sale di controllo e server farm in ambienti industriali. A differenza delle varianti compatte montate su rotaie DIN, questo commutatore Ethernet rack mount è costruito per aggregare dati da più segmenti di rete o servire come commutatore centrale per una rete più grande in tutta la struttura. L'aspetto "gestito" di questo commutatore Ethernet gestito è la sua caratteristica definitiva; permette agli amministratori di rete di configurare, gestire e monitorare ogni porta e pacchetto di dati, implementando politiche per prestazioni, sicurezza e qualità del servizio (QoS). Questo livello di controllo è essenziale per segmentare il traffico di rete, dare priorità ai dati critici di controllo e diagnosticare e isolare rapidamente i guasti in sistemi automatizzati complessi.
2. Specifiche tecniche dettagliate e architettura hardware
Il Hirschmann GRS105-6F8T16TCGGZ9HHSE2S99xx.x.xx è dotato di una configurazione di porta versatile per gestire diverse esigenze di connettività. La sua nomenclatura suggerisce un mix di porte in fibra e rame, in genere tra cui più slot SFP 100/1000Base-FX per connessioni in fibra ottica e un numero di porte RJ45 10/100/1000Base-TX per cablaggio in rame, consentendo la progettazione flessibile della rete e connessioni backbone a lunga distanza. Il dispositivo è progettato per funzionare da un ingresso di alimentazione ridondante di ampia gamma, spesso da 9,6 a 60 VDC, garantendo la compatibilità con vari sistemi di alimentazione industriali e fornendo resistenza alle fluttuazioni di potenza.
Per resistere a condizioni difficili, l'interruttore vanta un intervallo di temperatura di funzionamento esteso, tipicamente da -40 ° C a + 70 ° C, ed è costruito con un alto grado di immunità alle interferenze elettromagnetiche, alle vibrazioni e agli urti. Molti modelli di questa classe dispongono anche di un rivestimento conformale sulla scheda a circuito stampato (PCB) per proteggere contro atmosfere corrosive contenenti anidride zolforo (SO2) o solfuro di idrogeno (H2S), una caratteristica critica per industrie come il petrolio e il gas o la lavorazione chimica. La costruzione fisica è una robusta custodia metallica progettata per una dissipazione efficiente del calore in rack densamente imballati.
3.Caratteristiche avanzate e capacità funzionali
Gestione e sicurezza della rete completa
Come switch Ethernet gestito sofisticato, il GRS105 supporta una suite completa di interfacce di gestione, tra cui interfaccia di riga di comando (CLI), gestione basata sul Web e SNMP (Simple Network Management Protocol). Ciò consente funzionalità come LAN virtuali (VLAN) per segmentare il traffico di rete, IGMP Snooping per gestire flussi di dati multicast e port mirroring per l'analisi del traffico. La sicurezza è una pietra angolare della sua progettazione, incorporando meccanismi come la sicurezza delle porte (blocco degli indirizzi MAC), il controllo di accesso alla rete 802.1X, SSHv2 per le sessioni CLI crittografate e SNMPv3 per le comunicazioni di gestione sicure.
Protocolli di alta disponibilità e ridondanza
Per le applicazioni mission-critical, il downtime della rete non è un'opzione. Questo interruttore Hirschmann è progettato per un'alta disponibilità. Supporta ingressi di potenza ridondanti per connettersi a fonti di alimentazione separate. Ancora più importante, dispone di protocolli avanzati di ridondanza dell'anello come HIPER-Ring, che può raggiungere tempi di recupero inferiori a 50ms dopo un guasto di rete, nonché protocolli standard come RSTP e MSTP. Ciò garantisce che una singola interruzione del cablaggio di rete non porti a un interruzione a livello di sistema, creando un'infrastruttura di rete auto-curabile.
Diagnostica avanzata e manutenzione
Lo switch include robuste funzionalità diagnostiche per facilitare la manutenzione proattiva e la rapida risoluzione dei problemi. Caratteristiche come un allarme di collegamento integrato possono notificare automaticamente agli operatori di un guasto della porta, mentre la protezione da tempesta di trasmissione impedisce ai dispositivi malfunzionanti di travolgere la rete. Per la facilità di servizio, può includere una porta USB per il backup e il ripristino delle configurazioni dei dispositivi, semplificando significativamente il processo di sostituzione e riducendo il tempo medio di riparazione (MTTR).
Aree di applicazione 4.Primary e soluzioni industriali
Il GRS105-6F8T16TCGZ9HHSE2S99xx.x.x è distribuito in settori in cui l'affidabilità della rete è sinonimo di sicurezza operativa e redditività.
Sistemi di automazione e controllo industriali: funge da interruttore spina dorsale in impianti di produzione su larga scala, collegando PLC, HMI, azionamenti motori e altri controllori in tutto il piano di produzione, garantendo la consegna deterministica e tempestiva dei dati.
Sottostazioni di utilità elettriche e Smart Grid: lo switch è costruito per soddisfare standard come IEC 61850-3 e IEEE 1613, che definiscono i rigorosi requisiti ambientali e di prova per i dispositivi utilizzati in sottostazioni elettriche, rendendolo un componente affidabile nella rete elettrica.
Sistemi di trasporto: La sua capacità di rispettare le norme ferroviarie come EN 50155 e EN 50121-4 lo rende adatto per le reti ferroviarie a bordo e a bordo, dove l'affidabilità sotto costanti vibrazioni e ampie oscillazioni di temperatura è essenziale.
Petrolio e gas e industrie pesanti: il rivestimento conformale opzionale e l'ampia tolleranza alla temperatura consentono di operare in modo affidabile in piattaforme offshore, raffinerie e operazioni minerarie, dove l'esposizione a gas corrosivi e climi estremi è comune.
5.Vantaggi operativi e valore economico
Massimizzazione del tempo di funzionamento e della produttività del sistema
La combinazione di robustezza hardware, design ridondante e protocolli di recupero ultra-veloci si traduce direttamente in una maggiore efficienza complessiva dell'attrezzatura (OEE) per gli impianti di produzione. Evitando costose interruzioni di produzione indotte dalla rete, lo switch garantisce un rapido ritorno sugli investimenti.
Migliorare la sicurezza e l'integrità della rete
In un'era di crescenti minacce informatiche industriali, le funzionalità di sicurezza avanzate di questo switch Ethernet gestito forniscono uno strato difensivo critico. Aiuta a prevenire l'accesso non autorizzato e le intrusioni di rete, proteggendo i processi industriali sensibili da attacchi dannosi o da configurazioni sbagliate accidentali.
Affidabilità a lungo termine e TCO ridotto
Costruito con componenti di alta qualità e progettato per un ciclo di vita industriale, l'interruttore Hirschmann GRS105 offre un costo totale di proprietà (TCO) inferiore rispetto all'uso di interruttori di qualità commerciale in ambienti difficili. La sua durata riduce la frequenza delle sostituzioni e le sue capacità diagnostiche riducono i costi di manutenzione.
Prospettiva estesa: il ruolo strategico degli interruttori gestiti da rack-mount nella convergenza IT/OT industriale
L'integrazione delle reti di Information Technology (IT) e Operational Technology (OT) è una tendenza determinante nell'industria moderna, e dispositivi come il GRS105 sono al centro di questa convergenza.
1.Convergenza di rete IT/OT e vantaggio "gestito"
La tradizionale separazione tra reti di ufficio (IT) e reti di fabbrica (OT) si sta sfocando a causa della necessità di informazioni basate sui dati. Un switch Ethernet rack mount con funzionalità di gestione avanzate è la piattaforma ideale per facilitare questa convergenza in modo sicuro. Permette ai team OT di mantenere le prestazioni e l'affidabilità in tempo reale richieste per i sistemi di controllo, fornendo ai dipartimenti IT gli strumenti per far rispettare le politiche di sicurezza, monitorare la salute della rete e integrare i dati di fabbrica nei sistemi di analisi a livello aziendale. La capacità di creare VLAN è un esempio eccellente, consentendo a diversi tipi di traffico (ad esempio, controllo robot, dati dei sensori, videosorveglianza) di coesistere sulla stessa rete fisica, rimanendo logicamente separati per prestazioni e sicurezza.
2. Confronto con altri fattori di forma di interruttore industriale
Mentre gli interruttori DIN-rail sono perfetti per l'installazione distribuita a livello di macchina, un interruttore Ethernet su rack come il GRS105 è progettato per il consolidamento e l'aggregazione. È il hub centrale che collega più interruttori DIN-rail, server e sistemi di controllo insieme. Questo ruolo centrale richiede una maggiore densità di porta, una maggiore capacità di commutazione complessiva e caratteristiche di gestione più avanzate. Scegliere una soluzione rack-mounted è una decisione strategica per costruire un'architettura di rete scalabile e gerarchica, al contrario di un approccio decentralizzato con numerosi piccoli switch.
Considerazioni critiche per l'attuazione del sistema
L'integrazione di un interruttore di questo calibro richiede una pianificazione attenta. Gli architetti di rete devono progettare la topologia di rete logica, compresi gli schemi di indirizzamento IP, le strutture VLAN e le architetture di anello di ridondanza. La configurazione della sicurezza è fondamentale e dovrebbe essere basata su una strategia di difesa approfondita. Inoltre, il personale richiede una formazione adeguata per gestire e mantenere questi sistemi sofisticati, sfruttando il pieno potenziale dello switch Ethernet gestito per creare una rete industriale resiliente, sicura e ad alte prestazioni.
Domande frequenti (FAQ)
Quali certificazioni specifiche detiene questo interruttore Hirschmann per applicazioni di utilità e trasporto?
Questa serie di interruttori è progettata per soddisfare alcuni degli standard del settore più esigenti. In genere ha certificazioni per sottostazioni di utilità (IEC 61850-3 e IEEE 1613) e per applicazioni ferroviarie (EN 50155 e EN 50121-4). Queste certificazioni confermano la sua capacità di funzionare in modo affidabile in presenza di pesanti interferenze elettromagnetiche e in condizioni ambientali estreme presenti in questi settori.
In che modo il protocollo di ridondanza HIPER-Ring differisce dal protocollo STP standard?
Standard Spanning Tree Protocol (STP) e la sua variante rapida (RSTP) sono progettati per prevenire loop in reti mesh, ma possono avere tempi di convergenza di diversi secondi. HIPER-Ring è il protocollo proprietario di Hirschmann specificamente ottimizzato per topologie industriali di anelli. È significativamente più veloce, garantendo il recupero della rete in meno di 50 millisecondi dopo un guasto, che è cruciale per applicazioni di controllo in tempo reale dove anche una breve interruzione può interrompere un processo di produzione.
Questo switch può dare priorità ai dati critici di controllo in tempo reale rispetto al traffico di rete regolare?
Si', assolutamente. Come uno switch Ethernet gestito avanzato, supporta le caratteristiche di qualità del servizio (QoS) basate sullo standard IEEE 802.1p. Questo consente di classificare il traffico di rete assegnando diversi livelli di priorità. Ad esempio, i dati sensibili al tempo da un PLC a un controller di sicurezza possono essere assegnati la massima priorità, garantendo che vengano inoltrati immediatamente, mentre il traffico meno critico come i backup dei file è momentaneamente ritardato, garantendo prestazioni deterministiche per le applicazioni più importanti.
Qual è lo scopo dell'opzione di rivestimento conformale?
Il rivestimento conformale è un film polimerico sottile applicato al PCB che protegge i componenti elettronici da gas corrosivi, umidità, polvere e crescita fungina. Ciò è essenziale per estendere la vita utile dell'interruttore in ambienti difficili come impianti chimici, fabbriche di pasta e carta o aree costiere dove è presente spruzzo di sale. Protegge efficacemente i circuiti sensibili dal degrado che può portare a guasti prematuri.
In che modo il doppio ingresso di alimentazione aumenta l'affidabilità?
L'interruttore è dotato di due terminali di ingresso di potenza indipendenti. Questi possono essere collegati a due fonti di alimentazione DC separate. Se l'alimentazione primaria non funziona, l'interruttore attingerà istantaneamente e senza problemi l'alimentazione dalla fonte secondaria senza alcuna interruzione del suo funzionamento. Questa caratteristica è un elemento fondamentale per la creazione di nodi di rete tolleranti ai guasti dove un singolo guasto dell'alimentazione non può abbattere la connessione di rete.
