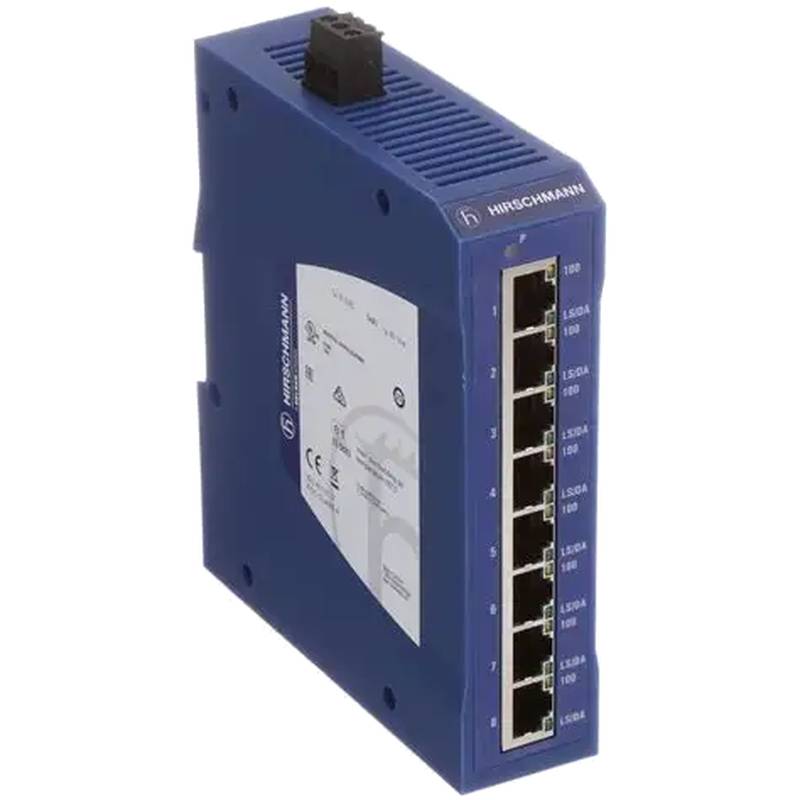

Il Hirschmann SPIDER II 8TX rappresenta un esempio classico di uno switch Ethernet industriale affidabile e indurito, progettato specificamente per funzionare in condizioni in cui le apparecchiature di rete commerciali standard potrebbero fallire. Questo interruttore ferroviario DIN non gestito a 8 porte è progettato per semplicità e durata, fornendo una soluzione di connettività plug-and-play per sistemi critici di automazione, controllo e monitoraggio industriali. Sfrutta un design robusto con un'ampia gamma di tensione operativa, un fattore di forma compatto per installazioni di armadi ad alta densità e una significativa immunità alle interferenze elettriche, rendendolo un componente fondamentale per la costruzione di infrastrutture di rete resilienti negli impianti di produzione, negli ambienti di controllo dei processi e in altre impostazioni impegnative. Sebbene questo modello specifico abbia raggiunto il suo stato di fine vita e non sia più prodotto, la sua filosofia di progettazione e le esigenze che affronta rimangono altamente rilevanti, con i successori moderni che continuano la sua eredità di prestazioni robuste.
1. Panoramica del prodotto e profilo tecnico di base
Il SPIDER II 8TX è un switch di configurazione fissa non gestito che fornisce otto porte in rame 10/100BASE-TX con connettori RJ45. Il suo ruolo primario è quello di formare la spina dorsale di reti industriali su piccola scala o distribuite, collegando senza problemi PLC, HMI, sensori e azionamenti. Come switch non gestito, non richiede configurazione, offrendo espansione immediata della rete all'installazione. Il dispositivo è alimentato da un ingresso da 18 a 32 VDC, che è collegato tramite un blocco terminale a 3 pin collegabile, una caratteristica comune in ambienti industriali per un cablaggio sicuro e facile. L'interruttore è caratterizzato dalla sua modalità di commutazione di stoccaggio e inoltro, dalla negoziazione automatica e dal rilevamento automatico della polarità su tutte le porte, garantendo integrazione e funzionamento senza problemi.
Un aspetto tecnico critico da notare è lo stato del prodotto. L'Hirschmann SPIDER II 8TX è ufficialmente elencato come obsoleto e interrotto dalla produzione. Queste informazioni sono vitali per i progettisti di sistemi e gli integratori che pianificano nuove installazioni. Per questi progetti, un modello successivo diretto, il SPIDER-SL-20-08T1999999SY9HHHH, è raccomandato come sostituto moderno, che offre funzionalità comparabili o migliorate in un fattore di forma simile.
2. Specifiche tecniche in profondità e valutazioni ambientali
Le prestazioni di questo switch Ethernet industriale sono definite da un insieme di specifiche che lo qualificano per il servizio industriale. Funziona in modo affidabile in un intervallo di temperatura da 0°C a 60°C, garantendo funzionalità sia in sale di controllo fresche che in ambienti più caldi. La custodia è classificata IP30, fornendo protezione contro il contatto con strumenti e cavi e contro oggetti solidi estranei maggiori di 2,5 mm di diametro, anche se non è protetta dall'acqua.
La compatibilità elettromagnetica è una pietra angolare del suo design. L'interruttore è costruito per resistere al rumore elettrico tipico che si trova in ambienti industriali, conforme alle norme per la scarica elettrostatica (EN 61000-4-2), i campi elettromagnetici (EN 61000-4-3) e i rapidi scoppi transitori (EN 61000-4-4). Questa robusta prestazione EMC garantisce la stabilità della rete e l'integrità dei dati in presenza di azionamenti a frequenza variabile, macchinari pesanti e altre fonti di interferenza. Il dispositivo vanta anche un impressionante tempo medio calcolato tra guasti (MTBF), evidenziando il suo design per un funzionamento continuo a lungo termine con tempi di fermo minimi.
Caratteristiche 3.Design e filosofia di costruzione
Il design fisico e funzionale della SPIDER II 8TX testimonia il suo scopo come interruttore DIN. Il suo alloggio compatto e stretto è specificamente modellato per un montaggio efficiente su binari DIN standard all'interno di armadi di controllo, consentendo di essere installato accanto ad altri componenti di automazione come PLC, azionamenti motori e interruttori. Questo design massimizza l'utilizzo dello spazio in recinti industriali spesso affollati.
La costruzione dà priorità alla durabilità. L'uso di un robusto alloggio in metallo o lega di alluminio di alta qualità è comune in tali dispositivi, fornendo resistenza agli impatti, alle vibrazioni e alla corrosione. L'inclusione di indicatori di stato LED per l'alimentazione e il collegamento/attività della porta fornisce una diagnosi in un colpo d'occhio, consentendo la risoluzione rapida dei problemi di connessione di rete. Il design del DIN Rail Switch, combinato con il suo funzionamento senza ventilatore, si traduce in un nodo di rete senza manutenzione e altamente affidabile che può funzionare per anni sullo sfondo di un processo industriale.
Aree di applicazione 4.Primary e soluzioni industriali
La natura plug-and-play e la robustezza della Hirschmann SPIDER II 8TX lo rendono una soluzione versatile in numerosi settori. Nell'automazione di fabbrica, è perfettamente adatto per creare piccole reti a livello di macchina, collegando tutti i dispositivi su un singolo pezzo di attrezzatura nella rete di fabbrica più ampia. Per applicazioni di controllo di processo, come quelle in impianti di trattamento dell'acqua o chimici, la sua immunità alle interferenze garantisce una comunicazione stabile per i loop di monitoraggio e controllo.
Questo switch Ethernet industriale ha trovato un forte punto di appoggio anche nelle industrie pesanti. La sua conformità con rigorose norme lo ha reso applicabile per l'uso nella generazione di energia eolica, sistemi marittimi su navi e materiale rotabile nel trasporto ferroviario. In queste applicazioni, la capacità dell'interruttore di gestire le vibrazioni, le ampie variazioni di temperatura e le alimentazioni instabili è fondamentale. Funziona come un elemento fondamentale per la creazione di architetture di rete distribuite e resilienti che sono fondamentali per le moderne operazioni industriali.
5.Vantaggi operativi e proposta di valore comparativo
I principali vantaggi di SPIDER II 8TX risiedono nella sua semplicità, robustezza ed efficienza dei costi per le attività di rete industriali di base. La sua natura non gestita elimina la necessità di conoscenze IT specializzate per la distribuzione, riducendo significativamente i tempi di messa in servizio e la complessità. L'elevato MTBF e le robuste specifiche ambientali contribuiscono direttamente a ridurre il costo totale di proprietà riducendo al minimo i tempi di fermo non pianificati e le esigenze di manutenzione.
Rispetto al suo predecessore, la SPIDER 8TX, la serie "II" rappresentava tipicamente un'evoluzione nella qualità dei componenti e, eventualmente, caratteristiche prestazionali migliorate. Più ampiamente, all'interno del portafoglio Hirschmann, la serie SPIDER II è stata posizionata come un'opzione non gestita economica e altamente affidabile, al di sotto della serie RS2 più ricca di funzionalità, che offre funzionalità avanzate come ingressi di potenza ridondanti e segnalazione completa dei guasti. Per gli utenti che richiedono una connettività di base e affidabile senza funzionalità avanzate di gestione della rete, SPIDER II 8TX ha presentato un equilibrio ottimale tra prestazioni e valore.
Prospettiva estesa: il ruolo degli switch non gestiti nelle reti industriali
Comprendere il posizionamento strategico di un dispositivo come il SPIDER II 8TX all'interno della gerarchia più ampia della rete industriale è fondamentale per una corretta progettazione del sistema.
1.La gerarchia degli switch di rete industriali
Gli switch di rete industriali possono essere ampiamente categorizzati in tipi gestiti, leggermente gestiti e non gestiti, ognuno che serve uno scopo distinto. Gli interruttori non gestiti, come il SPIDER II 8TX, sono la forma più semplice. Funzionano in modo autonomo, senza opzioni configurabili dall'utente per la priorità del traffico, le VLAN o la diagnostica oltre i LED di collegamento di base. Sono ideali per la rete "edge", dove il requisito primario è quello di collegare più dispositivi finali a un uplink.
Gli switch gestiti offrono il pieno controllo sul traffico di rete, consentendo agli ingegneri di configurare i VLAN per segmentare il traffico di rete, impostare la qualità del servizio (QoS) per dare priorità ai dati critici e utilizzare protocolli come il protocollo Rapid Spanning Tree Protocol (RSTP) per la ridondanza di rete. Gli switch leggermente gestiti offrono un terreno intermedio, fornendo un sottoinsieme di funzionalità di gestione, come una semplice configurazione web-based per impostazioni di base di VLAN e porte, spesso a un costo inferiore rispetto alle alternative completamente gestite.
La scelta dipende interamente dalla criticità e dalla complessità dell'applicazione. Un interruttore ferroviario DIN non gestito è perfetto per una singola cellula di macchina dove non è necessaria la segmentazione della rete. Un switch gestito è necessario per una rete backbone in tutta la struttura dove il controllo del traffico, la ridondanza e la sicurezza sono fondamentali.
Considerazioni critiche di attuazione e installazione
L'implementazione con successo di un interruttore industriale implica più che solo il collegamento di cavi. La corretta alimentazione è fondamentale; l'ingresso 18-32 VDC deve essere fornito da un'alimentazione industriale stabile e pulita per evitare picchi di tensione e rumori che potrebbero interrompere il funzionamento. Per installazioni in aree con elevate interferenze elettromagnetiche, l'uso di cavi Ethernet schermati (SF / UTP o S / FTP) e l'assicurazione che lo schermo sia correttamente messo a terra a entrambe le estremità è altamente raccomandato per mantenere l'integrità del segnale.
Mentre lo SPIDER II 8TX stesso non è gestito, il suo collocamento in rete dovrebbe essere attentamente considerato. In genere dovrebbe essere utilizzato per collegare dispositivi non critici al livello di accesso e dovrebbe essere collegato a uno switch uplink gestito. Ciò consente allo switch gestito di gestire le attività di controllo e monitoraggio in tutta la rete. Inoltre, l'installazione fisica deve garantire un adeguato spazio intorno all'interruttore per la dissipazione del calore, anche se è senza ventilatore, per prevenire il surriscaldamento e garantire l'affidabilità a lungo termine.
Domande frequenti (FAQ)
Qual è la differenza fondamentale tra uno switch Ethernet industriale e uno switch per ufficio commerciale?
Gli switch Ethernet industriali, come Hirschmann SPIDER II 8TX, sono costruiti per ambienti difficili. Caratterizzano case metalliche robuste, intervalli di temperatura di funzionamento più ampi (ad esempio, da 0 ° C a 60 ° C), una maggiore immunità alle vibrazioni e al rumore elettrico e spesso utilizzano il montaggio su rotaia DIN per una facile integrazione nei pannelli di controllo. Gli interruttori commerciali sono progettati per l'ambiente stabile e climatizzato di un ufficio e mancano di queste caratteristiche robuste.
Questo switch può essere utilizzato in una topologia di rete a anello per la ridondanza?
No, il SPIDER II 8TX, essendo uno switch non gestito, non supporta alcun protocollo di ridondanza di rete come Ring Recovery Protocol o RSTP. In una topologia di anello, creerebbe una tempesta di trasmissione e abbatterebbe la rete. Per le reti di anello ridondanti, sono necessari switch gestiti appositamente progettati che supportano il protocollo di anello pertinente.
Cosa devo fare se ho bisogno di un sostituto per il SPIDER II 8TX interrotto?
Hirschmann e altri produttori di comunicazioni industriali hanno linee di prodotti attive che servono come sostituti moderni. Ad esempio, il SPIDER-SL-20-08T1999999SY9HHH è elencato come alternativa diretta. Si consiglia di consultare un distributore Hirschmann o un ingegnere tecnico delle vendite per selezionare il modello più attuale che corrisponda alle esigenze tecniche e ambientali della vostra applicazione.
Perché la gamma di tensione di funzionamento (18-32 VDC) è importante per un ambiente industriale?
Le strutture industriali spesso utilizzano 24VDC come standard per i sistemi di controllo. Un'ampia gamma di tensione di ingresso garantisce che l'interruttore possa tollerare fluttuazioni e abbassamenti nell'alimentazione DC dell'impianto senza malfunzionamenti o ripristini. Questa tolleranza è fondamentale per mantenere il tempo di funzionamento della rete durante eventi comuni come l'avvio di grandi motori o altri carichi induttivi.
La funzione "auto-crossing" significa che posso utilizzare qualsiasi cavo Ethernet standard?
Sì, la funzione di incrociamento automatico (o Auto-MDI / MDI-X) su tutte le porte significa che l'interruttore rileva automaticamente se si sta utilizzando un cavo diretto o un cavo incrociato e si regola di conseguenza. Ciò elimina la necessità di tipi di cavi specifici e semplifica l'installazione, poiché è possibile utilizzare cavi Ethernet diretti standard per tutte le connessioni, sia a un dispositivo finale che ad un altro switch.
