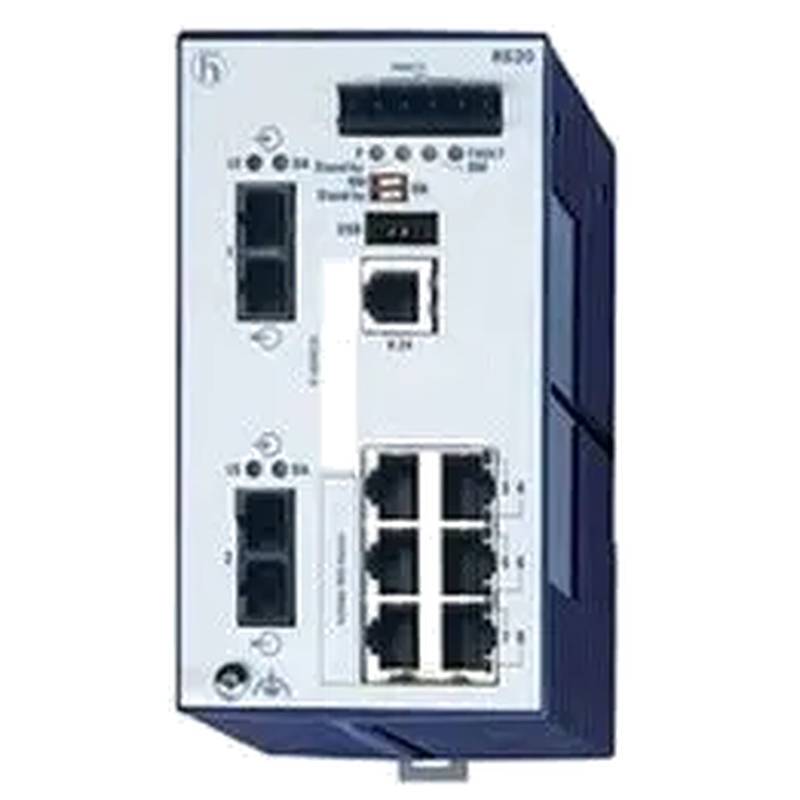

Switch Ethernet industriale non gestito Hirschmann RS20-1600T1T1SDAUHC 16 porte

Il Hirschmann RS20-1600T1T1SDAUHC rappresenta un paradigma di affidabilità nel campo delle infrastrutture di rete industriali. Questo dispositivo è esplicitamente progettato come uno switch industriale a 16 porte e uno switch Ethernet non gestito, fornendo una soluzione semplice e stabile per la costruzione di reti locali (LAN) robuste in ambienti esigenti. È progettato per applicazioni in cui la semplicità operativa, la robustezza meccanica e la stabilità della rete sono fondamentali rispetto alle caratteristiche configurabili avanzate. Con 16 porte Fast Ethernet, un design senza ventilatore e un alloggio robusto in grado di sopportare significativi urti, vibrazioni e ampie fluttuazioni di temperatura, questo interruttore è costruito per fornire un servizio continuo sul piano di fabbrica, negli impianti di trasformazione e in altri ambienti industriali duri, garantendo una comunicazione senza soluzioni di continuità tra macchinari, controller e HMI senza la necessità di una configurazione complessa.

1. Architettura del prodotto e tecnologia di base

L'RS20-1600T1T1SDAUHC è costruito su una tecnologia Ethernet industriale fondamentale, che aderisce agli standard IEEE 802.3 per garantire l'interoperabilità. Come un fermo switch Ethernet non gestito, funziona su un meccanismo di commutazione di memorizzazione e inoltrazione, che garantisce l'integrità dei dati controllando ogni fotogramma per gli errori prima di inoltrarlo, evitando così la corruzione della rete da pacchetti difettosi. La sua funzione principale è quella di fornire un hub di connettività plug-and-play, immediatamente operativo all'accensione, rendendolo una scelta ideale per ingegneri e integratori di sistemi che richiedono un segmento di rete deterministico e senza problemi.

L'architettura fisica di questo switch industriale a 16 porte è un elemento chiave di differenziazione. Dispone di un alloggio compatto, ma incredibilmente resistente progettato per il montaggio su rotaie DIN, lo standard per armadi di controllo industriali. L'unità è completamente senza ventilatore, affidandosi al raffreddamento passivo e ad un robusto involucro metallico per dissipare il calore. Questa eliminazione delle parti mobili è una decisione di progettazione critica che migliora significativamente la sua affidabilità a lungo termine rimuovendo un punto di guasto comune e rendendo l'interruttore immune all'accumulo di polvere che può intasare i ventilatori. Il terminale integrato a 6 pin per contatti di alimentazione e segnale semplifica ulteriormente il cablaggio e garantisce una connessione sicura, anche in ambienti ad alte vibrazioni.

2. Specifiche tecniche in profondità e dati sulle prestazioni

Il profilo di prestazioni del Hirschmann RS20-1600T1T1SDAUHC è definito da specifiche su misura per la resistenza industriale. Lo switch offre 16 porte RJ45, tutte che supportano la negoziazione automatica 10/100 Mbps e l'auto-MDI/MDIX, che elimina la necessità di cavi crossover e semplifica l'installazione. Il suo ingresso di alimentazione ad ampia gamma è una caratteristica distintiva, accettando tensioni da 9,6 a 60 V DC e da 18 a 30 V AC, fornendo eccezionale flessibilità e resistenza alle fluttuazioni di potenza comuni negli impianti industriali.

Le specifiche ambientali sottolineano il suo pedigree industriale. L'interruttore è progettato per funzionare a temperature da 0°C a +60°C e può sopportare condizioni di stoccaggio e trasporto da -40°C a +70°C. Si vanta di un'alta immunità alle interferenze elettromagnetiche, conforme a standard rigorosi tra cui protezione ESD fino a 8 kV di scarico d'aria e immunità alle sovratensioni fino a 2 kV sulle linee elettriche. La sua resistenza meccanica è certificata per resistere a urti di 15 g e vibrazioni secondo IEC 60068-2-6, garantendo stabilità operativa su macchine in movimento. Una metrica notevole della sua affidabilità è il tempo medio calcolato tra guasti (MTBF) di 45,4 anni, una testimonianza della sua progettazione per il funzionamento continuo critico.

Caratteristiche 3.Design e costruzione per ambienti duri

Robusta custodia e integrità della connessione

Il grado di protezione IP20 dell'interruttore garantisce una protezione di base contro l'ingresso di oggetti solidi, rendendolo adatto per ambienti industriali controllati. L'uso di componenti di alta qualità e di qualità industriale durante tutta la sua costruzione contribuisce alla sua longevità. Le porte RJ45 sono progettate con un robusto meccanismo di blocco per prevenire la sconnessione accidentale, un problema comune con gli interruttori di consumo in ambienti vibranti. La costruzione complessiva dà priorità alla dissipazione passiva del calore, con l'involucro metallico che agisce come un grande dissipatore di calore per mantenere temperature interne ottimali senza flusso d'aria.

Protezione completa dell'elettricità e del segnale

Oltre alla sua robustezza fisica, il Hirschmann RS20-1600T1T1SDAUHC è dotato di circuiti di protezione elettrica completi. Ciò include salvaguardie integrate contro la sovracorrente, la polarità inversa e l'immunità ad alto livello sopra menzionato sia sulle linee di alimentazione che sui dati. Questa protezione integrata protegge non solo lo switch stesso, ma aiuta anche a prevenire che i transienti elettrici si diffondano attraverso la rete e danneggino attrezzature sensibili connesse come PLC o sensori. L'inclusione di un'opzione di ingresso di alimentazione ridondante a 24V migliora ulteriormente la disponibilità del sistema consentendo la connessione a una fonte di alimentazione di riserva.

Aree di applicazione 4.Primary e soluzioni industriali

Questo switch Ethernet non gestito è distribuito in un vasto spettro di settori in cui la connettività Ethernet affidabile è un'utilità piuttosto che un asset configurabile. Nell'automazione di fabbrica, funge da cavallo di lavoro per collegare PLC, azionamenti motori, sistemi di visione e pannelli operatori a livello di controllore di macchina o cellula. Le sue prestazioni deterministiche e la sua immunità agli EMI sono fondamentali in queste impostazioni per garantire che i dati di controllo in tempo reale vengano consegnati senza interruzioni o corruzioni.

Nel campo del controllo dei processi, come negli impianti di trattamento chimico o idrico, l'ampia gamma di temperatura e la robusta costruzione dell'interruttore consentono di funzionare in modo affidabile in aree non climatizzate. È anche ampiamente utilizzato nei progetti infrastrutturali, compresi i sistemi di trasporto per le reti di controllo delle stazioni, e nel settore energetico per collegare sottosistemi all'interno di un sito di generazione o distribuzione di energia. La sua semplicità e durata lo rendono una scelta ottimale per i produttori di attrezzature originali (OEM) che incorporano funzionalità di rete nelle loro macchine, richiedendo un componente che funzionerà in modo coerente per anni senza manutenzione.

5.Vantaggi operativi e vantaggi economici

Affidabilità senza pari e costo totale di proprietà ridotto

Il principale vantaggio economico di questo 16 Port Industrial Switch è il suo contributo alla riduzione al minimo dei tempi di fermo non pianificati. L'elevato MTBF e la robusta progettazione si traducono direttamente in meno guasti legati alla rete, il che in un contesto industriale può prevenire enormi perdite di produzione. La natura plug-and-play di questo switch Ethernet non gestito elimina le ore di ingegneria che altrimenti sarebbero state spese per la configurazione, la risoluzione dei problemi o la manutenzione di una rete gestita, portando a costi di installazione e ciclo di vita inferiori.

Integrazione e manutenzione semplificate del sistema

Per gli integratori di sistemi, la semplicità offerta da questo interruttore accelera la messa in servizio del progetto. Senza la necessità di configurare indirizzi IP, VLAN o policy QoS, l'infrastruttura di rete può essere distribuita rapidamente. Le capacità diagnostiche, anche se di base, sono chiare ed efficaci attraverso i LED del pannello anteriore che forniscono stato visivo istantaneo sulla potenza, sull'attività del collegamento e sugli errori per ogni porta. Questa semplicità si estende alla manutenzione, dove i tecnici possono identificare e isolare rapidamente i problemi senza conoscenze specializzate di rete, utilizzando gli indicatori LED intuitivi per potenza, stato del collegamento, attività dei dati e errori.

Prospettiva estesa: il ruolo strategico degli switch non gestiti nelle reti industriali

Comprendere il posizionamento appropriato e i limiti degli interruttori non gestiti è fondamentale per la progettazione di un sistema di controllo industriale robusto e scalabile.

1.Topologia di rete e nicchia di switch non gestita

In una rete industriale IoT o ICS ben progettata, i dispositivi sono spesso segmentati in livelli gerarchici. Il Hirschmann RS20-1600T1T1SDAUHC è perfettamente adatto per il livello di bordo o dispositivo, dove numerosi sensori, attuatori e controller devono essere collegati localmente. A questo livello, il requisito primario è una connettività semplice, affidabile e deterministica, per la quale un interruttore non gestito è ottimale. Consolida il traffico da più dispositivi e uplink a uno switch gestito a livello cellulare o di impianto, dove vengono implementate funzionalità avanzate come VLAN, ridondanza di anello e politiche di sicurezza.

È fondamentale notare che questo modello di prodotto è stato elencato come interrotto dai principali distributori, con l'RS20-1600T1T1SDAEHHXX. X.XX notato come alternativa. Ciò evidenzia l'importanza di consultare gli attuali rappresentanti o distributori Hirschmann per le linee di prodotti attive e i percorsi di migrazione durante la progettazione di nuovi sistemi.

Considerazioni critiche per l'attuazione e la distribuzione

Mentre lo switch stesso è semplice, la sua implementazione in un ambiente industriale richiede una pianificazione attenta. La scelta del cablaggio è fondamentale; l'uso di cavi Ethernet schermati è fortemente raccomandato per mantenere l'integrità del segnale in ambienti elettricamente rumorosi. Una corretta messa a terra degli interruttori e degli schermi dei cavi è essenziale per realizzare tutti i vantaggi delle sue caratteristiche di protezione EMC. Anche se l'interruttore ha un'ampia gamma di temperatura di funzionamento, dovrebbe essere installato in una posizione che eviti l'esposizione diretta a fonti di calore o contaminanti conduttivi per massimizzare la sua vita utile.

Inoltre, mentre lo switch non richiede configurazione, l'architettura globale della rete deve essere progettata tenendo conto del segmento non gestito. Poiché gli switch non gestiti non supportano protocolli come Spanning Tree Protocol (STP), devono essere integrati in una topologia stellare o con cura all'interno di una struttura albero per evitare loop accidentali che possono causare tempeste di trasmissione e guasti di rete.

Domande frequenti (FAQ)

Quali sono i vantaggi specifici di un'alimentazione ad ampia gamma (9,6-60 V DC) in un interruttore industriale?

Un'alimentazione a vasta gamma offre due vantaggi significativi: flessibilità e resilienza. Consente di implementare lo stesso modello di interruttore in varie strutture con diversi livelli di tensione DC standard (ad esempio, 24 V DC o 48 V DC) senza richiedere un'unità di alimentazione diversa. Ancora più importante, fornisce una tolleranza intrinseca alle cadute di tensione, ai saggi e alle fluttuazioni che sono comuni nei sistemi di distribuzione di energia industriale. Ciò garantisce che lo switch rimanga operativo durante le condizioni di brownout o in presenza di rumore elettrico, migliorando così la stabilità generale della rete.

In che modo la tecnologia di commutazione store-and-forward influisce sulle prestazioni della rete?

Lo store-and-forward switching influisce positivamente sulle prestazioni della rete migliorando la sua affidabilità. Quando un frame di dati entra nello switch, viene memorizzato in buffer nella sua interezza. L'interruttore calcola quindi un controllo di ridondanza ciclica (CRC) per il fotogramma e lo confronta con il CRC all'interno del fotogramma. Se corrispondono, il fotogramma viene inoltrato alla sua porta di destinazione; in caso contrario, il telaio errato viene scartato. Questo processo impedisce che i dati corrotti si diffondano attraverso la rete, il che potrebbe causare errori di comunicazione o guasti nei dispositivi di controllo industriali sensibili.

Questo switch non gestito può essere utilizzato in una rete che richiede un'alta disponibilità attraverso la ridondanza?

Mentre il Hirschmann RS20-1600T1T1SDAUHC stesso non supporta protocolli avanzati di ridondanza di rete come HIPER-Ring o RSTP, dispone di un ingresso di alimentazione ridondante. Ciò consente di collegare due fonti di alimentazione indipendenti all'interruttore, garantendo che se un'alimentazione non funziona, l'interruttore passa automaticamente al backup senza interruzione. Per la ridondanza del percorso dei dati, gli switch non gestiti sono tipicamente impiegati in topologie stellare dove l'unico punto di guasto è il collegamento ascendente. Per un'architettura di rete completamente ridondante, sarebbe necessario un switch gestito con capacità di anello al punto di aggregazione.

Qual è il significato dell'alto rating MTBF (45,4 anni)?

Il tempo medio tra guasti (MTBF) di 45,4 anni è una proiezione statistica dell'affidabilità, calcolata sulla base dell'analisi dello stress dei componenti e dei dati storici sul tasso di guasti. Un alto valore MTBF indica una probabilità molto bassa di guasto durante la vita operativa dell'interruttore, che è una metrica critica per le industrie in cui la disponibilità del sistema è direttamente legata alla produttività e alla sicurezza. Fornisce agli ingegneri e ai gestori degli impianti una garanzia quantitativa della durata del prodotto e della sua idoneità per applicazioni mission-critical dove le finestre di manutenzione sono rare e i tempi di fermo non pianificati sono costosi.

Questo interruttore è adatto per l'uso in luoghi pericolosi?

L'Hirschmann RS20-1600T1T1SDAUHC è certificato per l'uso in luoghi pericolosi di Classe 1 Divisione 2 secondo lo standard cUL 1604. Ciò significa che è approvato per l'uso in aree in cui gas infiammabili, vapori o liquidi possono essere presenti in condizioni anormali. Tuttavia, è fondamentale consultare i documenti di certificazione specifici e assicurarsi che l'installazione rispetti pienamente tutti i codici elettrici locali e nazionali per le aree pericolose prima della distribuzione.
