Panoramica

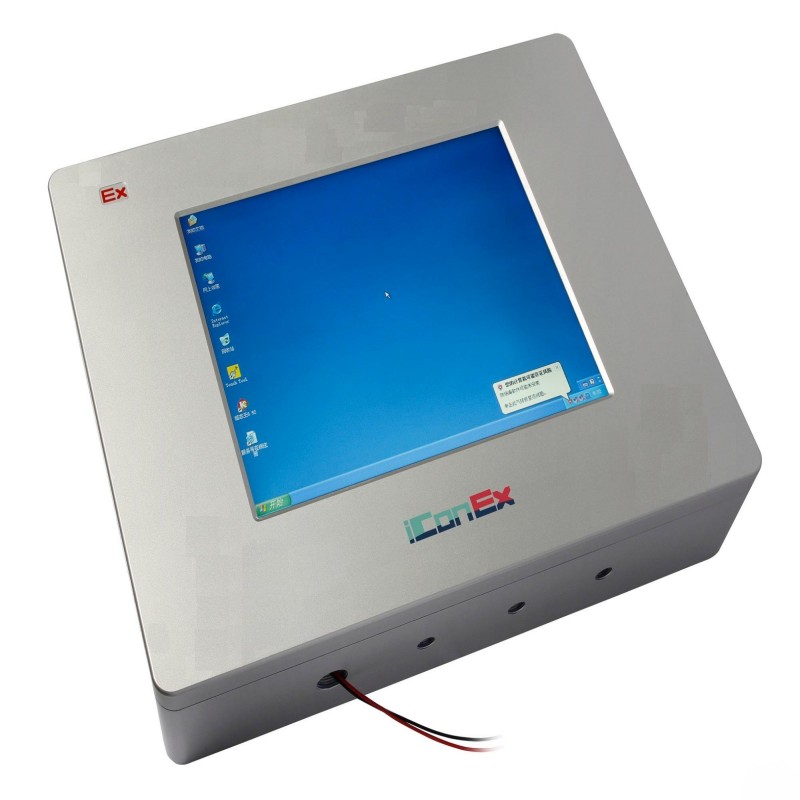

La serie iConEx XY800 è una robusta famiglia di schermi touch a prova di esplosione con interfaccia uomo-macchina (HMI), meticolosamente progettati per un funzionamento affidabile in aree pericolose classificate come zona 1, zona 2 e zona 21. Progettate per soddisfare rigorosi standard internazionali a prova di esplosioni, queste HMI combinano un core di calcolo ad alte prestazioni (con una CPU RISC a 32 bit e un sistema operativo Linux semplificato) con un vibrante display TFT e funzionalità di comunicazione versatili.
La loro funzione primaria è quella di fornire un'interfaccia di controllo e monitoraggio sicura, intuitiva e duratura per i sistemi di automazione industriale all'interno di industrie come petrolio e gas, chimica, farmaceutica e mineraria, dove possono essere presenti gas infiammabili, vapori o polveri.
Filosofia di progettazione di base: sicurezza e affidabilità prima
Il principio fondamentale alla base della serie XY800 è l'integrazione intrinseca di funzionalità di sicurezza complete senza compromettere le prestazioni di elaborazione o la connettività. Ottenendo certificazioni come Ex d ib IIB + H2 T6 Gb (per gas) e Ex tD ibD A21 IP66 T80°C (per polveri), utilizza un design composto che incorpora sia metodi di protezione ignifuga (d) che di sicurezza intrinseca (ib). Ciò garantisce che il dispositivo stesso non possa accendere l'atmosfera circostante, anche in caso di guasto interno o durante il funzionamento a contatto diretto.
L'uso di lega di alluminio ad alta resistenza per l'alloggiamento - lavorato CNC per l'integrità strutturale e finito con rivestimenti anticorrosivi - sottolinea ulteriormente il suo impegno per un'affidabilità duratura in condizioni difficili.
Caratteristiche del prodotto & amp; Caratteristiche
Costruzione a prova di esplosione certificata: ha la doppia certificazione sia per ambienti a gas (Ex d ib IIB + H2 T6 Gb) che per ambienti polverosi (Ex tD ibD A21 IP66 T80°C), rendendolo adatto per aree pericolose della Zona 1/2 e della Zona 21/22, comprese quelle con idrogeno.
Opzioni di visualizzazione ad alta visibilità: offre una gamma di dimensioni TFT LCD (7", 8", 10,4", 12,1", 15") con risoluzioni fino a 1024x768 e una luminosità di oltre 300 cd/m² (fino a 450 cd/m² su alcuni modelli), garantendo una chiara visibilità anche in ambienti industriali con luminosità intensa.
Elaborazione e archiviazione robuste: alimentata da una CPU RISC a 32 bit (varianti a 400MHz o 800MHz a seconda del modello) con 128MB di Flash e 64MB di RAM DDR2, che fornisce ampia potenza per l'acquisizione di dati complessi, algoritmi di controllo e esecuzione del software di configurazione XYFD2000 proprietario con supporto per macro scripting simile a C.
Estensa connettività industriale: dispone di più porte seriali isolate (RS-232/485/422), Ethernet integrato (sulla maggior parte dei modelli), host USB per periferiche e trasferimento dati e supporto per i principali protocolli di bus di campo industriali come Profibus-DP e CAN tramite interfacce opzionali o integrate.
Elementi di design robusti: incorpora un sistema di raffreddamento senza ventilatore per il funzionamento in ambienti polverosi, tecnologia tactile resistiva in grado di funzionare con guanti, superfici tactili trattate antistaticamente, protezione generale IP66 contro l'ingresso, ampi intervalli di temperatura di funzionamento (compresi i modelli a larga temperatura opzionali) e robuste ghiandole di cavi M20 per un cablaggio sicuro.
Specifiche chiave
Parametro/Categoria
Specificazione Dettagli
Serie modello iConEx XY800 (es. XY800_7HMI, XY800_12HMI, XY800_15HMI)
Tipo di display TFT LCD, Resistive Touch (Single-point)
Dimensioni disponibili 7", 8", 10,4", 12,1", 15"
Risoluzione 800x480 (7"), 800x600 (8", 10,4"), 1024x768 (12,1", 15")
Luminosità 300 ~ 450 cd / m² (dipendente dal modello)
CPU 32-bit RISC ARM (400MHz o 800MHz)
Memoria Flash 128MB, DRAM DDR2 64MB
Kernel Linux semplificato del sistema operativo
Porte di comunicazione isolate RS232/RS485/RS422, Ethernet (10/100M), USB Host/Dispositivo
Supporto di bus di campo Profibus-DP, CAN, MPI (opzionale/integrato)
Potenza di ingresso DC 24V (gamma 18V - 32V)
Consumo di energia ~5W Max (modelli più piccoli) a ~15W Max (modelli più grandi)
Classificazione di protezione IP66 (custodia)
Gas a prova di esplosione: Ex d ib IIB + H2 T6 Gb; Polvere: Ex tD ibD A21 IP66 T80°C
Zona 1/2 (Gas), Zona 21/22 (Polvere), Ambienti idrogeno applicabili
Standard di temperatura di funzionamento: -20°C ~ +60°C; Ampio-Temp: -40°C ~ +60°C/70°C (dipendente dal modello)
Applicazioni
La serie XY800 è indispensabile nei ruoli critici di monitoraggio e controllo in numerosi settori pericolosi:
Olio e amp; Piattaforme di produzione di gas amp; Raffinerie: monitoraggio dei parametri della testa del pozzo, controllo delle valvole della pompa e visualizzazione del flusso della condotta in modo sicuro in atmosfere potenzialmente esplosive.
chimico & amp; Impianti di trasformazione farmaceutica: interfaccia con PLC per controllare le temperature del reattore, gestire il dosaggio degli ingredienti e monitorare gli interblocchi di sicurezza.
vernice, rivestimento, & amp; Spray Booth: Fornire il controllo dell'operatore in aree con vapori infiammabili e polveri infiammabili.
Silos di cereali, mulini di farina, & amp; Trasformazione alimentare: controllo di trasportatori, mulini e miscelatori dove possono formarsi nuvole di polvere combustibili.
Operazioni minerarie (superficiali e sotterranee): monitoraggio di sistemi di ventilazione, nastri trasportatori e macchinari in ambienti a tendenza al metano e alla polvere.
Acqua & amp; Strutture di trattamento delle acque reflue: controllo di pompe, soffiatori e sistemi di alimentazione chimica in aree potenzialmente pericolose come case di pompa.
Vantaggi del prodotto
Il principale vantaggio della serie iConEx XY800 è il suo design certificato e intrinsecamente sicuro per le posizioni più esigenti e pericolose, unito a robuste prestazioni industriali e connettività, tutto in un unico pacchetto integrato. Elimina la necessità e il costo di armadi pressurizzati esterni o sistemi di isolamento spesso richiesti per HMI standard in tali aree.
La sua versatilità in ambienti di gas e polvere, combinata con una forte potenza di elaborazione e opzioni di comunicazione complete (incluso il supporto del fieldbus), fornisce una soluzione affidabile e a prova di futuro che migliora la sicurezza e l'efficienza operative riducendo al contempo il costo totale di proprietà e la complessità dell'installazione.
Imballaggio & amp; garanzia
I dettagli specifici sull'imballaggio e sulla garanzia della serie XY800 non sono esplicitamente delineati nei risultati della ricerca. È pratica standard del settore che tali attrezzature vengano spedite in imballaggi robusti e protettivi per prevenire danni durante il transito. Per precisi termini di garanzia (durata, copertura), è altamente consigliabile consultare direttamente il produttore o il distributore autorizzato.
FAQ
1. Cosa significa la certificazione a prova di esplosioni Ex d ib IIB + H2 T6 Gb per l'HMI XY800 e dove può essere utilizzata?
La certificazione antiesplosione Ex d ib IIB + H2 T6 Gb definisce gli specifici ambienti pericolosi in cui l'HMI XY800 può essere installato e utilizzato in modo sicuro. romperlo:
"Ex" indica la conformità alle norme europee ATEX per le attrezzature utilizzate in atmosfere esplosive.
'd' indica l'alloggiamento a prova di fiamma (l'alloggiamento contiene e raffredda esplosioni interne per prevenire l'accensione esterna).
"ib" indica la sicurezza intrinseca (il circuito touch screen limita l'energia elettrica al di sotto dei livelli di accensione).
"IIB" classifica l'idoneità per gas come l'etilene (oltre i gas del gruppo IIC).
"+H2" conferma l'approvazione per ambienti contenenti idrogeno.
"T6" limita la temperatura massima della superficie a 85°C (sicuro per i gas a bassa temperatura di accensione).
"Gb" indica alta protezione per la zona 1/2 (atmosfere esplosive occasionali/frequenti).
Questa marcatura certifica l'XY800 per un'ampia gamma di rischi di gas/vapore, comprese le applicazioni di idrogeno.
2. In che modo la tecnologia resistiva touch screen beneficia l'uso industriale, soprattutto in ambienti pericolosi?
La tecnologia touch resistiva offre vantaggi chiave per impostazioni difficili/pericolose:
Compatibilità guanti: Funziona in modo affidabile con guanti (standard per la sicurezza industriale/igiene).
Resilienza ambientale: meno influenzata da liquidi, polvere o sporco sulla superficie.
Durabilità: costruzione in vetro/film resistente ai graffi/all'abrasione.
Integrazione della sicurezza: un rilevamento analogico più semplice facilita l'integrazione in progetti intrinsecamente sicuri (ib), supportando la certificazione.
Questa combinazione garantisce affidabilità con i PPE e in applicazioni critiche per la sicurezza.
3. Quali sono i vantaggi del design senza ventilatore e dell'ampia gamma di temperatura di funzionamento?
Design senza ventilatore
Elimina un comune punto di guasto meccanico (i ventilatori raccolgono polvere/detriti, rischiano surriscaldamento o scarico statico in atmosfere esplosive). Migliora l'affidabilità a lungo termine, riduce la manutenzione e migliora l'integrità in ambienti sporchi.
Ampio intervallo di temperatura di funzionamento
I modelli che supportano da -40°C a +60°C/70°C funzionano in modo affidabile in condizioni estreme (congelamento all'aperto, impianti di lavorazione a caldo). Ciò elimina le apparecchiature di riscaldamento/raffreddamento esterne, semplificando la progettazione, riducendo il consumo energetico e riducendo il costo totale di proprietà, garantendo al contempo prestazioni coerenti di display/touch/elettronica.
