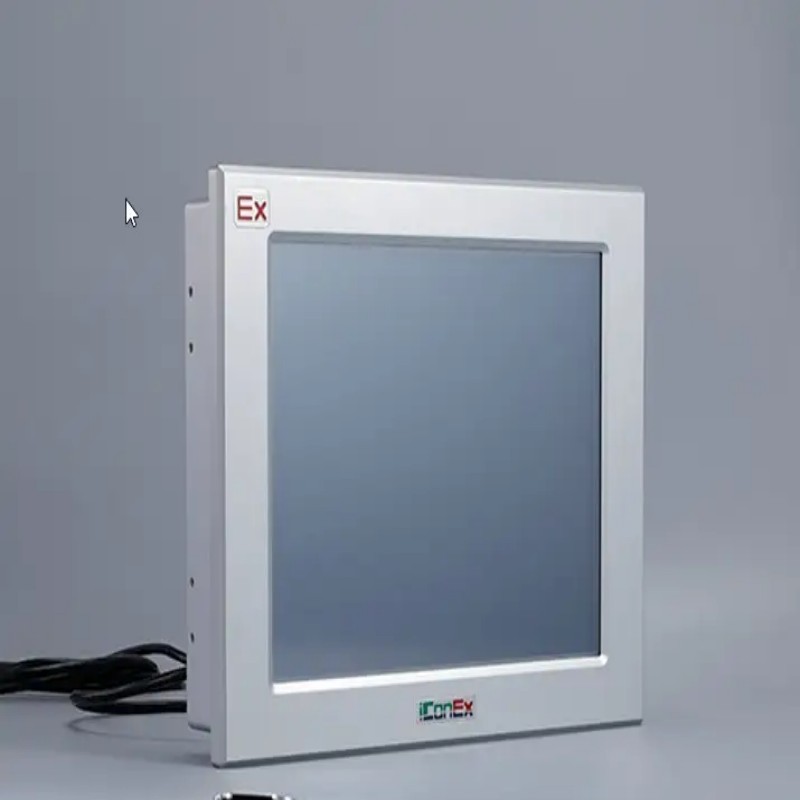

La serie iConEx XY900 rappresenta un salto significativo nella tecnologia di interfaccia uomo-macchina (HMI) a prova di esplosione, progettata appositamente per un funzionamento affidabile e intuitivo in aree pericolose di gas di Zona 2 e polvere di Zona 21. A differenza dei più rigorosi requisiti della Zona 1, questo focus consente una combinazione di funzionalità avanzate, design facile da usare e sicurezza robusta.
Combina schermi TFT ad alta risoluzione (da 7" a 22") con una potente CPU RISC a 32 bit che esegue un sistema operativo Linux semplificato o sistemi Windows opzionali per varianti PC a pannello. Certificato secondo Ex nR ib IIB T6 Gc e Ex tD ibD A21 IP66 T80°C, è una soluzione ideale per il monitoraggio e il controllo in settori come il petrolio e il gas, la lavorazione chimica, i prodotti farmaceutici e la manipolazione dei cereali, dove possono verificarsi atmosfere esplosive di tanto in tanto.
Filosofia di progettazione di base: bilanciare le prestazioni con la sicurezza applicabile
La serie XY900 è costruita sul principio di fornire calcolo ad alte prestazioni e visualizzazione superiore su misura per i specifici requisiti di sicurezza della zona 2/21. Utilizza una combinazione di protezione "nR" (Respirazione Restricta) e "ib" (Sicurezza Intrinsica) per il circuito tattile, oltre a una robusta protezione "tD" contro la polvere.
Questo approccio strategico garantisce un alto livello di sicurezza per gli ambienti previsti, facilitando al contempo funzionalità come il funzionamento a tocco diretto e il supporto per un'ampia gamma di protocolli industriali, funzioni che potrebbero essere più complesse o costose da implementare nei progetti di Zona 1.
Caratteristiche del prodotto & amp; Caratteristiche
Zona 2/21 Certificazione & amp; Direct Touch: ha la doppia certificazione (Ex nR ib IIB T6 Gc / Ex tD ibD A21 IP66 T80°C) per ambienti a gas e polvere. La denominazione "ib" conferma un circuito touch screen intrinsecamente sicuro, consentendo agli operatori di interagire direttamente con l'interfaccia tramite dita o stili in aree pericolose - senza strumenti speciali o isolamento richiesto.
Display ad alta visibilità: offre dimensioni TFT LCD da 7" a 22", con risoluzioni fino a 1920x1080 (Full HD). Le opzioni di luminosità (>300 cd/m² standard, >600 cd/m² personalizzabili) garantiscono chiarezza in condizioni di luce solare diretta, interna ed esterna.
Elaborazione robusta & amp; Connettività: alimentato da una CPU RISC a 32 bit a 800MHz con Flash da 128MB e DRAM DDR2 da 64MB. Supporta porte seriali isolate (RS-232/485/422), Ethernet, host USB e integrazione opzionale di bus di campo Profibus-DP/CAN/MPI per lo scambio di dati senza problemi con i principali marchi PLC.
Costruzione robusta: dispone di una custodia completamente a prova di esplosioni in metallo con protezione IP66. Include pannello touch antistatico (evita i rischi di scintilla), modelli flessibili alla temperatura (-40°C a +60°C) e ghiandole di cavo M20 sicure.
Configurazione avanzata: utilizza il software XYFD2000 con macro scripting simile a C, consentendo una logica di controllo complessa e interfacce utente personalizzate direttamente sull'HMI.
Specifiche chiave
Parametro/Categoria
Specificazione Dettagli
Serie di modelli iConEx XY900 (es. XY900_7HMI, XY900_10HMI, XY900_12HMI, XY900_15HMI)
Tipo di display TFT LCD, Resistive Touch (Single-point)
Dimensioni disponibili 7", 8", 10,4", 12,1", 15", 17", 19", 22"
Risoluzione 800x480 (7"), 800x600 (10,4"), 1024x768 (12,1"), fino a 1920x1080 (22")
Standard di luminosità: & gt; 300 cd/m²; Alta luminosità: & gt; 600 cd/m² (personalizzabile)
CPU 32-bit RISC ARM @ 800MHz
Memoria Flash 128MB, DRAM DDR2 64MB
Kernel Linux semplificato del sistema operativo
Porte di comunicazione isolate RS232/RS485/RS422, Ethernet (10/100M), USB Host/Dispositivo
Supporto di bus di campo Profibus-DP, CAN, MPI (opzionale/integrato)
Potenza di ingresso DC 24V (gamma 21V - 28V)
Consumo di energia ~4W Max (7") a ~15W Max (15")
Classificazione di protezione IP66 (custodia)
Gas a prova di esplosione: Ex nR ib IIB T6 Gc; Polvere: Ex tD ibD A21 IP66 T80°C
Zona 2 (gas), Zona 21/22 (polvere)
Standard di temperatura di funzionamento: 0°C ~ +50°C; Bassa temperatura: -20 ° C ~ + 60 ° C; Ampia temperatura: -40°C ~ +60°C
Funzionamento dello schermo tattile intrinsecamente sicuro (ib), tocco diretto, antistatico
Applicazioni
La serie XY900 eccelle nei ruoli di monitoraggio e controllo in aree meno frequentemente pericolose:
Impianti di trasformazione chimica: Monitoraggio dei livelli del serbatoio, controllo delle velocità del miscelatore e gestione degli stati della pompa (dove le atmosfere esplosive non sono continue).
Produzione farmaceutica: interfacciazione con PLC per controllare le attrezzature di lavorazione e monitorare le condizioni ambientali (in aree di granulazione / rivestimento con polvere combustibile occasionale).
Silos per cereali & amp; Trasformazione alimentare: controllo dei trasportatori/ascensori e monitoraggio dei sistemi di raccolta polvere.
Acqua & amp; Trattamento delle acque reflue: Supervision di pompe, soffiatori e sistemi di dosaggio chimico in zone di impianti potenzialmente esplosivi.
Olio e amp; Gas (Zone 2): Monitoraggio delle pressioni delle condotte, delle aziende di serbatoio e delle utilità (dove i rilasci di gas sono rari e di breve durata nel normale funzionamento).
Vantaggi del prodotto
Il vantaggio chiave della serie iConEx XY900 è il suo equilibrio ottimale tra funzionalità HMI avanzate, comodità di contatto diretto e robusta certificazione di sicurezza Zone 2/21, spesso a un costo più accessibile rispetto alle soluzioni Zone 1.
Il suo supporto per i principali bus di campo industriali e il potente software di configurazione eliminano gateway esterni nella maggior parte dei casi, semplificando l'integrazione e riducendo la complessità del sistema. L'ampia gamma di dimensioni del display e la resistenza ambientale garantiscono la compatibilità con diverse applicazioni, aumentando l'efficienza operativa e la sicurezza in aree intermittentemente pericolose.
Imballaggio & amp; Garanzia
I dettagli specifici dell'imballaggio non sono ampiamente descritti nelle fonti, ma la prassi standard del settore impone che tali attrezzature siano spedite in imballaggi robusti e protettivi per prevenire danni in transito. Per precisi termini di garanzia (durata, copertura), consultare direttamente il produttore o il distributore autorizzato.
FAQ
1. Qual è la differenza tra Zone 1 e Zone 2 zone pericolose, e perché è importante la certificazione Zone 2 di XY900?
Le zone pericolose sono classificate in base alla probabilità/durata di atmosfere esplosive:
Zona 1: è probabile che si verifichino atmosfere di gas esplosivi di tanto in tanto durante il normale funzionamento.
Zona 2: atmosfere di gas esplosivi sono improbabili nel normale funzionamento; Se si verificano, sono di breve durata.
La certificazione Ex nR ib IIB T6 Gc della XY900 per la Zona 2 è significativa perché consente un HMI altamente funzionale (con contatto diretto tramite sicurezza intrinseca "ib") in queste aree industriali comuni. Le attrezzature certificate Zone 2 come la XY900 sono in genere più economiche mantenendo la conformità, offrendo agli ingegneri impianti una soluzione pratica per aree in cui i pericoli sono possibili ma non costanti, colmando il divario tra attrezzature non pericolose e costosi sistemi Zone 1.
2. Come funziona la protezione "Respirazione restritta (nR)" nella certificazione del gas XY900?
"Respirazione Restretta (nR)" è un metodo di protezione per la certificazione di gas Zone 2 dell'XY900. Si basa su un contenitore progettato con giunti stretti e tenute che limitano l’ingresso di gas/vapori esterni all’interno dell’apparecchiatura.
Il principio: se un'atmosfera infiammabile circonda l'HMI, la respirazione limitata impedisce alla miscela esplosiva di entrare e accumularsi internamente in quantità infiammabili - critica per la zona 2, dove i gas pericolosi sono rari. Questo metodo consente all'XY900 di utilizzare elettronica standard senza costose protezioni Zone 1 (ad esempio, custodie a prova di fiamma "d" che resistono alle esplosioni interne), bilanciando sicurezza, praticità e accessibilità.
3. Quali sono i vantaggi del software di configurazione XYFD2000 con macro scripting?
XYFD2000 migliora l'XY900 oltre la visualizzazione di base, con lo scripting macro simile a C come vantaggio chiave:
Esecuzione logica locale: consente calcoli complessi, elaborazione dei dati e logica di controllo direttamente sull'HMI, scaricando i compiti dai PLC per semplificare l'architettura e migliorare i tempi di risposta.
Personalizzazione: Supporta casi di utilizzo avanzati come la gestione degli allarmi personalizzati, l'autenticazione dell'utente, la manipolazione delle stringhe e il controllo del flusso di dati tra dispositivi (ad esempio, tra più PLC).
Flessibilità: consente interfacce intelligenti su misura per processi specifici, spesso senza modificare programmi PLC, consentendo agli ingegneri di costruire soluzioni di automazione sofisticate a livello operatore.
