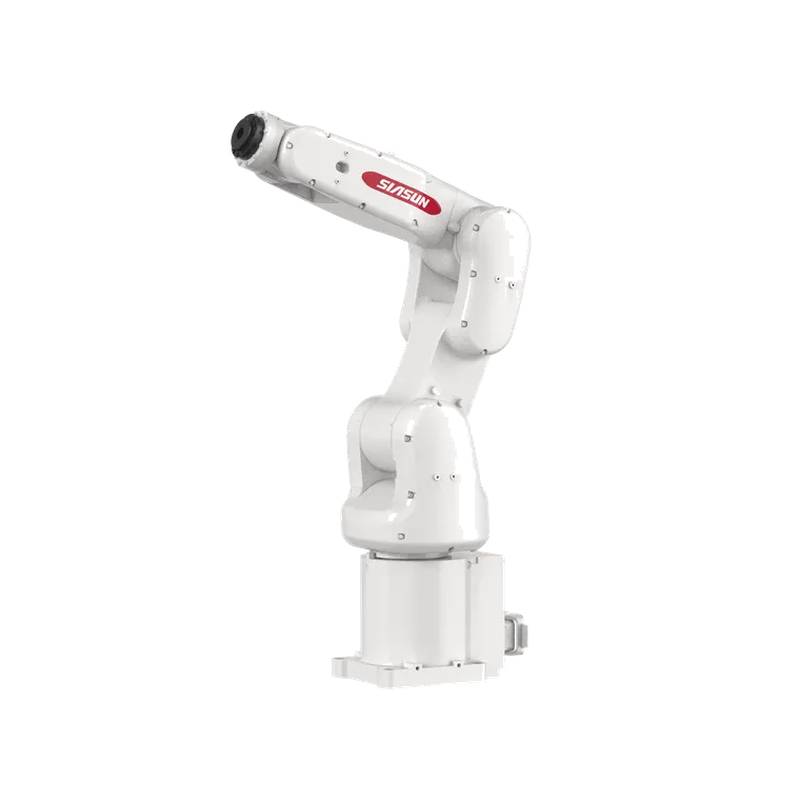

SIASUN SN4A-4/0.58 è una serie di robot a sei assi ad alta precisione, progettati come bracci robotici desktop compatti per l'automazione industriale rapida. Questa unità presenta una capacità di carico utile di 4 kg e uno sbraccio di 580 mm, progettata specificamente per l'assemblaggio 3C ad alta velocità e attività di asservimento macchine di precisione. Il grado di protezione IP67 integrato garantisce un funzionamento affidabile in ambienti esposti a liquidi e polvere. Gli operatori utilizzano questa apparecchiatura per mantenere tempi di ciclo costanti e precisione posizionale in celle di produzione con spazio limitato. La manutenzione periodica, inclusa la lubrificazione degli ingranaggi dei giunti e l'ispezione delle guarnizioni protettive, è essenziale per sostenere le prestazioni operative a lungo termine.
Posizionamento del tipo di prodotto e della categoria
Il modello SN4A-4/0.58 funziona come un robot industriale articolato a sei assi su piccola scala, classificato principalmente nel segmento dei bracci robotici desktop. Questa classe di apparecchiature è progettata per un'integrazione ad alta densità, consentendo di occupare uno spazio minimo a terra pur offrendo elevati gradi di libertà per manipolazioni complesse. Colma il divario tra i bracci industriali ingombranti tradizionali e i robot collaborativi più piccoli, bilanciando una velocità rigida con uno sbraccio versatile. Basandosi su questa classificazione, l'unità si distingue dai robot SCARA per la sua capacità di coordinate sferiche e l'avanzata destrezza del polso. Questi attributi posizionano la serie SN4A come una soluzione primaria per applicazioni di assemblaggio elettronico con tolleranze strette e manipolazione di piccoli componenti.
Specifiche tecniche
Tipo di robot: Robot industriale articolato a sei assi
Numero di modello: SN4A-4/0.58
Capacità di carico: 4 kg
Sbraccio massimo: 580 mm
Ripetibilità: ±0,02 mm
Grado di protezione: IP67
Range giunto J1: ±170°
Range giunto J2: -150°/+70°
Range giunto J3: -50°/+180°
Range giunto J4: ±180°
Range giunto J5: ±120°
Range giunto J6: ±360°
Velocità massima J1: 300°/s
Velocità massima J2: 300°/s
Velocità massima J3: 360°/s
Velocità massima J4: 400°/s
Velocità massima J5: 400°/s
Velocità massima J6: 600°/s
Metodo di installazione: Montaggio su desktop/pavimento/soffitto
Peso: 28 kg
Punti salienti tecnici
Il modello SN4A-4/0.58 utilizza una struttura cinematica avanzata per massimizzare la precisione del percorso nelle operazioni ad alta velocità. Questo design riduce le vibrazioni durante i rapidi cambi di direzione, il che riduce significativamente il rischio di danni ai componenti durante le attività di assemblaggio sensibili.
Inoltre, il grado di protezione completo IP67 protegge l'elettronica interna dall'ingresso di fluidi durante i processi di asservimento macchine che coinvolgono refrigeranti o lubrificanti. Questa integrità della tenuta estende l'intervallo di manutenzione prevenendo la contaminazione dei gruppi motore e encoder.
Inoltre, l'ingombro compatto di questi bracci robotici desktop consente l'implementazione in celle di lavoro modulari dove lo spazio a terra è una risorsa preziosa. Gli ingegneri possono integrare più unità in un'area confinata senza sacrificare la capacità di eseguire manipolazioni complesse e multi-angolo.
Scenari applicativi
Assemblaggio elettronico 3C: Esecuzione di attività di prelievo e posizionamento (pick-and-place) ad alta velocità con tempi di ciclo inferiori a 0,5 secondi per unità. La ripetibilità di ±0,02 mm garantisce un allineamento preciso di micro-connettori e assemblaggi di schermi, riducendo gli scarti di circa il 15% rispetto all'assemblaggio manuale. Asservimento macchine di precisione: Carico e scarico di piccole macchine CNC o per stampaggio a iniezione in ambienti ad alta umidità. La protezione IP67 consente al braccio di operare continuamente nonostante l'esposizione a fluidi di lavorazione e trucioli metallici, garantendo un uptime stabile 24/7. Automazione di laboratorio: Esecuzione di test automatizzati e manipolazione di campioni in ambienti di laboratorio controllati. L'unità ottiene un throughput costante in procedure diagnostiche ripetitive, riducendo al minimo l'errore umano e fornendo un data logging affidabile per i cicli automatizzati.
Raccomandazioni per la selezione
Applicazione idonea: Produzione ad alto volume di piccoli componenti che richiede tempi di ciclo rapidi inferiori a 0,7 secondi e una ripetibilità entro ±0,03 mm. Questo modello è ideale per linee dove il carico utile non supera i 4 kg e l'efficienza dello spazio è fondamentale per la riduzione dei costi generali della struttura. Applicazione non idonea: Movimentazione di carichi pesanti o attività di pallettizzazione in cui il carico utile supera i 5 kg o i tempi di ciclo richiedono un'elevata forza inerziale. Il modello SN4A-4/0.58 non è progettato per ambienti con carichi d'impatto elevati; per requisiti più pesanti o a raggio più ampio, consigliamo il modello SN7B-10/1200, che offre un carico utile di 10 kg e uno sbraccio di 1200 mm per zone di lavoro più ampie.
FAQ
1. Qual è il prezzo di mercato attuale per il braccio robotico SN4A-4/0.58?
Il prezzo varia solitamente da $9.600 a $17.600 USD a seconda della configurazione e degli accessori in bundle. Queste fluttuazioni si verificano a causa dei tassi di cambio globali, delle tariffe sulle materie prime e degli adeguamenti annuali della fabbrica. Forniamo preventivi personalizzati basati su specifici requisiti della struttura. Per un preventivo accurato, contatta direttamente Beijing Zhongping Technology. I prezzi fluttuano a causa dei tassi di cambio, delle tariffe e degli adeguamenti della fabbrica.
2. Quali sono i tempi di consegna per questo modello e avete unità in magazzino?
Manteniamo un inventario standard di unità base SN4A-4/0.58 pronte per la spedizione immediata. Per ordini inferiori a 5 unità, spediamo solitamente entro 5 giorni lavorativi dopo il saldo del pagamento. Ordini più grandi richiedono un tempo di consegna da 4 a 8 settimane per la calibrazione finale e l'assicurazione qualità. Il nostro dipartimento logistico coordina la spedizione diretta via aerea o marittima verso la vostra struttura.
3. Il robot viene fornito con un controller e una pulsantiera di programmazione (teach pendant) inclusi?
Ogni spedizione di SN4A-4/0.58 include il braccio robotico principale, l'armadio di controllo dedicato e una pulsantiera di programmazione portatile. Includiamo anche i cavi di comunicazione necessari e la licenza software standard per il controllo di base del movimento. È possibile acquistare moduli I/O aggiuntivi e strumenti di integrazione del sistema di visione a un costo aggiuntivo. Il nostro team di ingegneri fornisce lo schema di collegamento standard con ogni pacchetto hardware.
4. Qual è la politica di garanzia per questo braccio robotico industriale?
La nostra garanzia standard copre il modello SN4A-4/0.58 per un periodo di 12 mesi dalla data di consegna dalla fabbrica. Questa copertura include tutti i difetti di materiale e lavorazione in normali condizioni operative industriali. Se si verifica un guasto hardware, facilitiamo il reso del modulo difettoso specifico per l'ispezione e la riparazione. Contatta il nostro team di supporto per avviare il processo diagnostico in caso di problemi tecnici.
5. Come posso integrare questo robot in un ambiente PLC esistente?
Supportiamo protocolli di comunicazione industriale standard tra cui Profinet, EtherCAT e Modbus TCP. È possibile mappare i punti I/O del robot direttamente sul vostro PLC centrale importando i nostri file GSDML o ESI forniti. Offriamo documentazione tecnica che descrive il pinout per segnali digitali e analogici per garantire una connettività senza interruzioni. Contattaci per conoscere i prezzi se hai bisogno di assistenza per l'integrazione in loco da parte dei nostri ingegneri.
6. Qual è il programma di manutenzione richiesto per il modello SN4A-4/0.58?
La manutenzione preventiva è raccomandata ogni 3.000 ore di funzionamento o annualmente, a seconda di quale evento si verifichi per primo. Questo processo prevede la lubrificazione dei giunti ad alto stress e l'ispezione dell'integrità delle guarnizioni con grado di protezione IP67 per mantenere i livelli di protezione. Beijing Zhongping Technology fornisce un manuale di servizio dettagliato che copre le procedure di lubrificazione passo dopo passo. Seguire questi protocolli previene l'usura prematura e mantiene la precisione dei giunti robotici.
7. I pezzi di ricambio per questo modello sono facilmente disponibili per l'acquisto?
Manteniamo un magazzino completo di pezzi di ricambio critici, inclusi encoder motore, riduttori e cablaggi. La maggior parte dei componenti standard viene spedita entro 48 ore dalla conferma dell'ordine per ridurre al minimo i potenziali tempi di inattività. Per componenti specializzati o obsoleti, ci coordiniamo con il nostro stabilimento di produzione per verificare la disponibilità. Si prega di fornire il numero di serie della propria unità quando si richiedono parti per garantire la completa compatibilità.
8. Questo modello supporta l'integrazione di sistemi di visione esterni?
Il modello SN4A-4/0.58 è completamente compatibile con sistemi di visione 2D e 3D di terze parti. Forniamo un'API aperta che consente al robot di ricevere dati di coordinate da telecamere esterne per il prelievo dinamico dei componenti. Il nostro ambiente software include procedure guidate di calibrazione integrate per semplificare il processo di impostazione della coordinazione mano-occhio. A un costo aggiuntivo, offriamo pacchetti software di visione preconfigurati ottimizzati per attività di assemblaggio 3C.
9. Il robot può essere montato con un orientamento invertito o a parete?
Questo modello è progettato specificamente per l'installazione multi-angolo, incluse configurazioni montate a soffitto e a parete. Il software consente di definire l'angolo di installazione durante la configurazione iniziale per garantire una compensazione precisa della gravità e il calcolo della traiettoria di movimento. Forniamo i modelli delle staffe di montaggio necessarie e i requisiti di carico strutturale nel manuale di installazione. Contattaci per conoscere i prezzi relativi all'hardware di montaggio personalizzato se il vostro spazio di lavoro richiede un posizionamento non standard.
10. Qual è la politica di reso per questa apparecchiatura se non soddisfa i nostri requisiti?
Accettiamo resi su apparecchiature sigillate in fabbrica e inutilizzate entro 30 giorni dalla consegna. Per le unità che sono state installate o accese, conduciamo una valutazione tecnica per determinare le condizioni dell'hardware prima di approvare un rimborso parziale. L'utente è responsabile dei costi di spedizione per il reso ed eventuali commissioni di rifornimento necessarie per sistemi configurati su misura. Si prega di documentare le condizioni della cassa di spedizione all'arrivo per facilitare un processo di reso agevole.
