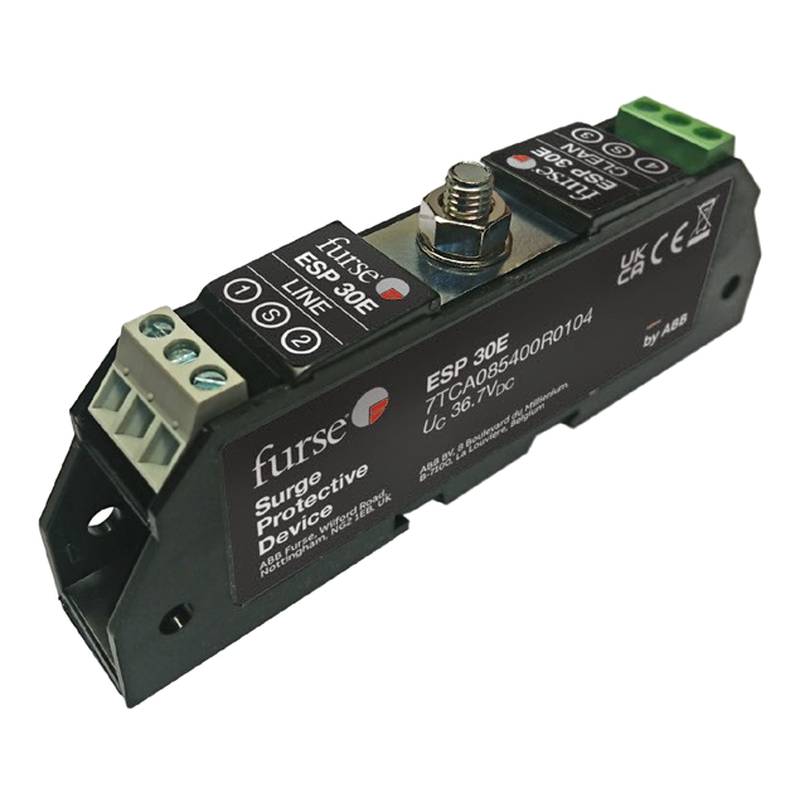

Protettore di segnale Furse ESP 30E, anello per linea dati da 30V su guida DIN

Il protettore di segnale Furse ESP 30E e le sue varianti associate offrono una robusta mitigazione delle sovratensioni transitorie per circuiti di strumentazione e controllo da 30V. Progettati in un sottile formato su guida DIN da 7 mm, questi dispositivi proteggono la sensibile infrastruttura di automazione dai picchi indotti dai fulmini senza compromettere la disposizione ad alta densità dei quadri di controllo.

Le reti di misura e controllo industriali installate in unità di produzione all'aperto, impianti petrolchimici e centrali di generazione di energia affrontano gravi rischi elettrici ambientali. Lunghi tratti di cavi di segnale non schermati o scarsamente collegati a terra agiscono frequentemente come antenne, captando impulsi elettromagnetici ad alta energia e picchi di sovratensione transitoria generati da vicini fulmini o da pesanti commutazioni induttive. Quando queste sovratensioni ad alto voltaggio si propagano direttamente nella sala di controllo, superano facilmente la tensione di tenuta dielettrica di sensibili schede di ingresso analogico, controllori logici programmabili e interfacce di sistemi di controllo distribuito. Tali guasti portano alla distruzione catastrofica delle schede, a tempi di inattività prolungati del sistema e a costose riparazioni di emergenza. Per prevenire queste vulnerabilità, i dispositivi di protezione contro le sovratensioni devono essere progettati per deviare in sicurezza l'energia transitoria verso terra, mantenendo al contempo una bassa resistenza interna per preservare l'integrità del segnale. Il Furse ESP 30E e i relativi modelli di protezione dei loop affrontano queste sfide combinando circuiti di soppressione dei transitori a più stadi con la conformità agli standard internazionali di protezione elettrica.

Specifiche Tecniche

Tensione Nominale di Esercizio: 30 VDC @ 25°C

Tensione Massima di Esercizio Continuo Uc: 34 VDC @ 25°C

Corrente di Carico Massima: 0,5 A @ 45°C

Resistenza del Loop per Linea: 2,2 Ω @ 20°C

Larghezza di Banda: 1,0 MHz @ sistema a 50 Ω

Resistenza in Linea: 4,4 Ω loop totale @ 20°C

Corrente di Scarica Massima In (8/20 µs): 10 kA @ forma d'onda 8/20 µs

Corrente di Prova contro i Fulmini Iimp (10/350 µs): 2,5 kA @ forma d'onda 10/350 µs

Livello di Protezione della Tensione Up (Linea-Linea): 45 V @ tasso di salita di 1 kV/µs

Livello di Protezione della Tensione Up (Linea-Terra): 650 V @ tasso di salita di 1 kV/µs

Capacità Linea-Linea: 1,0 nF @ 1 kHz

Capacità Linea-Terra: 60 pF @ 1 kHz

Intervallo di Temperatura: da -40°C a +80°C in esercizio

Tipo di Montaggio: Guida DIN TS35 @ guida standard da 35 mm

Larghezza del Modulo: 7,0 mm @ custodia a profilo sottile

Grado di Protezione della Custodia: IP20 @ IEC 60529

Conformità agli Standard di Prova: IEC/BS EN 61643-21 @ testato Classe D+C+B

Integrazione di Sistema e Configurazione Hardware

L'integrazione dei protettori di segnale nei loop di controllo esistenti richiede un'attenta considerazione del montaggio fisico, della topologia del cablaggio e della continuità di messa a terra. La larghezza di 7 mm dei moduli ESP 30E e SL30 consente agli ingegneri di massimizzare l'utilizzo delle guide all'interno di armadi di smistamento affollati e scatole di giunzione per strumentazione. Il montaggio su guida DIN garantisce una fissazione meccanica sicura stabilendo al contempo un percorso elettrico diretto a bassa impedenza verso la guida di montaggio, che deve essere collegata alla barra di riferimento di terra centrale mediante un conduttore in rame di sezione elevata. Il cablaggio di campo proveniente da trasmettitori a due fili, come loop da 4-20mA o sensori RTD, si collega direttamente ai terminali di ingresso, mentre le linee di uscita protette proseguono verso le schede di ingresso analogico DCS o PLC. Per tutte le trasmissioni di segnale analogico si dovrebbero utilizzare cavi a doppino schermato. La schermatura del cavo deve essere terminata correttamente sul terminale di terra designato della base del protettore, assicurando che il rumore capacitivo venga deviato lontano dal circuito di misura senza creare loop di terra indesiderati che potrebbero introdurre deriva del segnale o errori di offset di misura.

Affidabilità e Durabilità Ambientale

I severi ambienti industriali richiedono hardware che mantenga la stabilità funzionale in condizioni di estremo stress termico, meccanico ed elettrico. I materiali di custodia utilizzati nella serie Furse ESP sono realizzati con polimeri ingegneristici di alta qualità, autoestinguenti e classificati secondo rigorosi standard di infiammabilità, proteggendo i componenti interni da calore localizzato e impatti fisici. La tecnologia a diodi a valanga allo stato solido e i tubi a scarica di gas per usi gravosi operano in tandem per assorbire picchi di energia transitoria ripetitivi senza subire degrado precoce o innesco termico (thermal runaway). La disposizione del circuito stampato interno riduce al minimo induttanza e capacità parassite, garantendo che gli elementi di soppressione si attivino rapidamente entro pochi nanosecondi da un evento di sovratensione. Inoltre, i robusti punti di connessione meccanica resistono all'allentamento causato dalla continua vibrazione dell'impianto proveniente da macchinari rotanti vicini, pompe e compressori. Questo elevato livello di resilienza fisica ed elettrica estende la durata operativa dei moduli di protezione, riducendo la frequenza delle sostituzioni dei componenti durante le fermate programmate dell'impianto.

Guida alla Selezione e Opzioni Alternative

La selezione della variante corretta di protezione del loop dipende strettamente dalle caratteristiche elettriche della strumentazione di campo. I modelli standard ESP 30E e SL30 sono adatti per loop di controllo generali a 30V a due fili, mentre la variante dedicata ESP SL30L/4-20 è ottimizzata specificamente per loop di corrente alimentati da 4-20mA per ridurre al minimo la caduta di tensione di inserzione. Per i circuiti di misura della temperatura che utilizzano rivelatori di temperatura a resistenza a tre fili, le varianti ESP RTD e ESP SL RTD forniscono una protezione bilanciata su tutti e tre i rami per prevenire errori di misura causati da variazioni disuguali della resistenza di linea. 北京众平科技股份有限公司 (Beijing Zhongping Technology) fornisce un supporto ingegneristico completo per aiutare i clienti industriali locali a esaminare gli schemi di marcia e strumentazione (P&ID), valutare i requisiti di impedenza del loop e selezionare i codici articolo di riferimento incrociato appropriati per i moderni aggiornamenti del sistema di controllo. Il personale tecnico può assistere nel determinare l'esatta disponibilità a magazzino per esigenze urgenti di manutenzione dell'impianto ed espansioni routinarie della struttura.

Domande Frequenti (FAQ)

1. Qual è i tempi di consegna tipici per gli ordini di stock standard?

Gli articoli a magazzino standard vengono solitamente elaborati e spediti entro uno o due giorni lavorativi dai magazzini di distribuzione locali.

2. Quale copertura di garanzia si applica a questi dispositivi di protezione del segnale?

Tutte le unità fornite includono una garanzia del produttore completa di 12 mesi che copre i difetti di materiale e di lavorazione di fabbrica.

3. In che modo la larghezza di 7 mm influisce sul design del pannello di controllo?

Il profilo ultra-sottile da 7 mm consente il montaggio ad alta densità su guide DIN standard, riducendo significativamente lo spazio lineare del pannello richiesto per la protezione dei loop multicanale.

4. Questi protettori possono essere installati su loop di corrente attivi da 4-20mA?

Sì, le varianti a innesto consentono di estrarre e sostituire i singoli moduli di protezione dalla base senza interrompere il flusso di corrente o scollegare il cablaggio di campo.

5. Questi dispositivi introducono una resistenza misurabile nei circuiti RTD?

La resistenza di serie interna è rigorosamente minimizzata, ma gli ingegneri dovrebbero tenere conto della resistenza di loop specificata quando calcolano le tolleranze totali del circuito per misurazioni di temperatura ad alta precisione.

6. Quale standard regola i protocolli di prova per questi protettori contro le sovratensioni?

Tutti i dispositivi sono rigorosamente testati in conformità agli standard IEC/BS EN 61643-21 che coprono i parametri di prestazione operativa di Classe D, C e B.

7. Come si ottiene una corretta messa a terra per le unità montate su guida DIN?

La messa a terra viene stabilita automaticamente attraverso il piedino di montaggio conduttivo su una guida DIN TS35 adeguatamente collegata alla barra di terra principale del sistema.

8. I moduli di sostituzione sono disponibili separatamente senza cambiare la morsettiera di base?

Sì, l'architettura a innesto consente al personale di manutenzione di sostituire i moduli di protezione degradati lasciando la base di cablaggio permanente indisturbata sulla guida.
