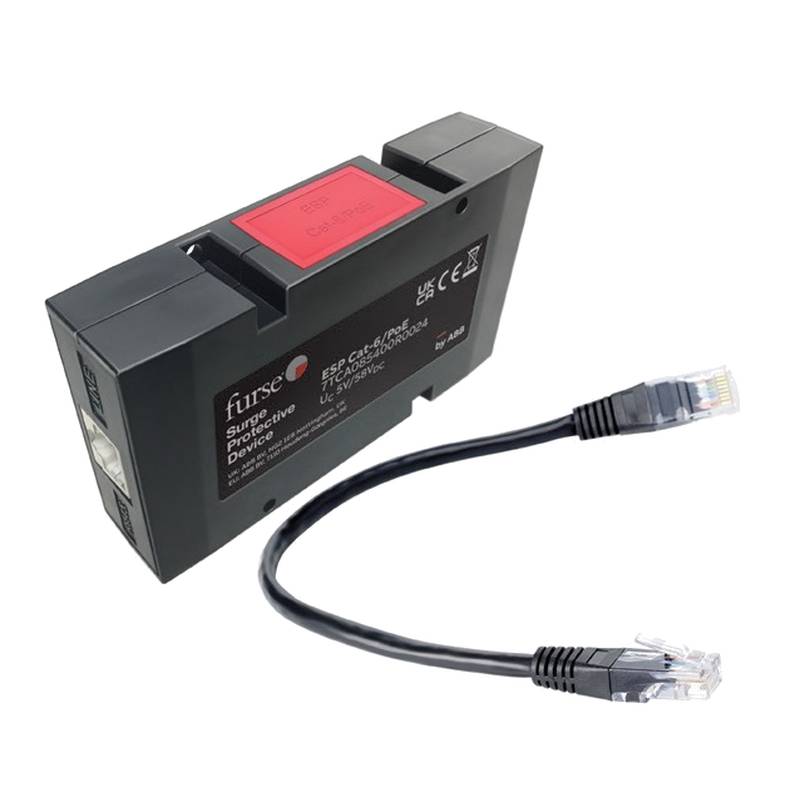

Le reti di automazione industriale implementate in ampi impianti di produzione affrontano una grave vulnerabilità alle sovratensioni transitorie indotte da fulmini diretti o da pesanti commutazioni induttive. La serie di soppressione per sovratensioni Ethernet ABB Furse ESP MC offre una solida protezione di rete per linee dati industriali ad alta velocità, salvaguardando switch e controller sensibili contro gravi transitori elettrici. Beijing Zhongping Technology supporta i clienti industriali offrendo affidabili canali di approvvigionamento per questi componenti di protezione specializzati.
Le estese tratte di cavo ethernet che collegano i quadri di controllo remoti alla strumentazione da campo agiscono spesso come antenne per impulsi elettromagnetici generati da scariche atmosferiche vicine o macchinari industriali ad alta potenza. Questi transitori indotti viaggiano lungo conduttori a doppino intrecciato, superando la tensione di tenuta dielettrica dei normali ricetrasmettitori a strato fisico e causando una degradazione catastrofica del silicio. L'implementazione di dispositivi di protezione contro le sovratensioni dedicati direttamente a monte delle apparecchiature terminali stabilisce un essenziale collegamento equipotenziale e una barriera di limitazione della tensione. La serie ABB Furse ESP MC utilizza una topologia di soppressione ibrida stadiata progettata per intercettare l'energia transitoria su canali di comunicazione ad alta frequenza senza introdurre un'inaccettabile degradazione del segnale o interrompere le operazioni di rete industriale continua.
Mantenere una stretta integrità del segnale deviando transitori ad alta energia rappresenta una primaria sfida ingegneristica nelle reti locali industriali ad alta velocità operanti su infrastrutture di cablaggio Cat-5e o Cat-6. I tradizionali componenti di protezione grossolana introducono spesso un'eccessiva capacità o disadattamenti di impedenza, causando riflessioni del segnale ad alta frequenza, tassi di errore di bit aumentati e degradazione automatica della velocità di collegamento. L'architettura Furse ESP MC incorpora reti di accoppiamento induttivo e capacitivo tarate con precisione che corrispondono all'impedenza caratteristica del mezzo di trasmissione. Questa ingegneria specializzata garantisce una minima perdita di inserzione e un diafonia trascurabile su spettri di frequenza estesi, consentendo ai sistemi di visione industriale e ai backbone di automazione gigabit di mantenere il pieno throughput dei dati pur rimanendo completamente protetti contro le minacce transitorie.
Le moderne installazioni industriali si affidano sempre più alla tecnologia Power over Ethernet per fornire sia dati che tensione operativa ai dispositivi da campo remoti attraverso un'unica struttura di cavi, creando sfide uniche per la protezione dei circuiti. La presenza contemporanea di segnali dati e linee di distribuzione di alimentazione in CC significa che le sovratensioni indotte da fulmini o eventi di incrocio di potenza possono propagarsi simultaneamente attraverso percorsi multipli. La serie ABB Furse ESP MC offre una protezione completa da linea a linea e da linea a terra su tutte e quattro le coppie differenziali, garantendo una copertura completa sia per la trasmissione dati standard che per le configurazioni di erogazione della tensione PoE. Questo coordinamento multi-percorso impedisce ai potenziali elevati di aggirare la barriera di protezione tramite tracce di alimentazione e protegge i dispositivi alimentati collegati da guasti catastrofici.
L'implementazione di una protezione completa contro le sovratensioni ethernet attraverso le reti di controllo industriale produce miglioramenti misurabili dell'affidabilità a lungo termine eliminando i tempi di inattività della comunicazione legati alle condizioni meteorologiche e riducendo la frequenza di sostituzione dei componenti. Gli impianti che ospitano linee di assemblaggio automatizzate, isole di lavoro robotiche e ampie reti di visione artificiale subiscono perdite finanziarie significative quando gli switch di rete centrali si guastano a causa di disturbi elettrici. L'integrazione di dispositivi di protezione montati su guida DIN vicino ai punti di ingresso dei cavi in arrivo mitiga questi rischi, preservando la continuità dei dati attraverso i sistemi di esecuzione della produzione e riducendo le spese di manutenzione dell'intero ciclo di vita per reti di comunicazione industriali complesse.
Specifiche Tecniche
Tensione di Esercizio Continua Massima Uc: 5 VDC @ Linee Dati
Corrente di Scarica Nominale In: 2.5 kA 8/20 us @ Tutte le Linee
Corrente di Sovratensione Massima Imax: 10 kA 8/20 us @ Per Linea
Livello di Protezione della Tensione Up: 25 V @ Nucleo da Linea a Linea
Velocità di Trasferimento Dati: 1 Gbps @ Prestazioni Cat-6
Categoria di Larghezza di Banda: Classe D+C+B @ IEC/BS EN 61643-21
Erogazione di Corrente PoE Massima: 1.0 A @ 57 VDC
Perdita di Inserzione: 1.0 dB @ 100 MHz
Perdita di Ritorno: 15.0 dB @ 100 MHz
Tipo di Montaggio: Guida DIN TS35 @ Installazione in Custodia
Intervallo di Temperatura di Esercizio: -40°C - 80°C @ Ambiente
Materiale dell'Involucro: Poliammide Ignifuga @ UL94V-0
Interfaccia di Connessione: Prese In/Out RJ45 @ Custodia Schermata
Connessione di Messa a Terra: Morsetto da 4.0 mm² @ Collegamento Diretto allo Chassis
Integrazione di Sistema e Configurazione Hardware
Una corretta installazione meccanica e una messa a terra a bassa impedenza sono fondamentali per massimizzare l'efficienza di deviazione dei transitori della serie ABB Furse ESP MC all'interno dei quadri di controllo industriali. Il dispositivo di protezione è dotato di un piedino di montaggio su guida DIN integrato progettato per un'installazione a scatto semplice su profili a cappello standard da 35 mm all'interno di quadri di distribuzione secondari o pannelli di automazione. Per ottenere prestazioni ottimali, l'unità deve essere posizionata il più vicino possibile all'interfaccia dell'apparecchiatura protetta, tipicamente immediatamente dove il cablaggio esterno entra nel quadro di controllo.
La connessione elettrica richiede un'attenta attenzione al percorso di messa a terra per garantire che l'energia transitoria trovi un percorso a bassa induttanza lontano dall'elettronica di comunicazione sensibile. Il morsetto di terra designato sull'alloggiamento del modulo deve essere collegato direttamente alla piastra posteriore metallica interna o a una barra di terra in rame dedicata utilizzando un conduttore corto e spesso di almeno 4.0 mm² di area della sezione trasversale. Fili di messa a terra lunghi o arrotolati introducono un'induttanza parassita che può aumentare significativamente la tensione residua consentita all'apparecchiatura terminale protetta durante un evento di sovratensione ad alto tasso di salita. I cavi a doppino intrecciato schermato devono mantenere l'integrità continua dello schermo attraverso l'alloggiamento del soppressore per preservare la compatibilità elettromagnetica e prevenire l'accoppiamento di rumore in ambienti industriali difficili.
Affidabilità e Durabilità Ambientale
Gli ambienti di automazione industriale richiedono hardware robusto in grado di resistere a fluttuazioni di temperatura estese, continue vibrazioni meccaniche e contaminanti aeroportati senza degradazione delle prestazioni. La serie ABB Furse ESP MC è alloggiata in un involucro in poliammide autoestinguente di alta qualità che soddisfa rigorosi standard di infiammabilità, garantendo un funzionamento sicuro all'interno di quadri di controllo elettrici densamente imballati. L'assemblaggio del circuito stampato interno utilizza componenti a montaggio superficiale saldati sotto rigorosi controlli di qualità per resistere alle sollecitazioni meccaniche associate a macchinari industriali pesanti e infrastrutture di trasporto vicine.
La gestione termica all'interno dell'involucro viene mantenuta attraverso un efficiente design a convezione passiva, consentendo alla circuiteria di soppressione di funzionare continuamente su un intervallo di temperatura ambiente esteso da -40°C a 80°C. I componenti di bloccaggio a stato solido interni e i tubi a scarica di gas sono classificati per eventi di colpo multiplo entro limiti di energia specificati, fornendo una vita operativa duratura senza richiedere una sostituzione immediata dopo eventi transitori minori. Ispezioni visive periodiche durante i cicli di manutenzione ordinaria dell'impianto assicurano che i collegamenti di terra rimangano serrati e liberi da ossidazione ambientale, sostenendo l'integrità della protezione a lungo termine attraverso l'architettura di rete dello stabilimento.
Guida alla Selezione e Opzioni Alternative
La selezione del modello appropriato di soppressione delle sovratensioni ethernet richiede un'attenta valutazione dell'infrastruttura di cablaggio di rete specifica, delle velocità di trasmissione dei dati e dei requisiti di erogazione di potenza dell'applicazione di destinazione. La variante standard ESP MC accoglie linee di rete di base, mentre modelli specializzati come ESP MC/Cat-5e e ESP MC/Cat-6 sono ottimizzati per velocità di dati a frequenza più elevata per prevenire perdite di inserzione in ambienti gigabit. Per le installazioni che incorporano linee di telecomunicazione legacy o bus di strumentazione industriale specializzati, le opzioni di variante tra cui i modelli ESP MC/TN/RJ11, ESP KT, ESP KT2 e ESP ISDN forniscono configurazioni dei pin su misura e soglie di protezione della tensione.
L'approvvigionamento di questi componenti specializzati attraverso canali di distribuzione autorizzati garantisce la piena tracciabilità e conformità agli standard di sicurezza internazionali. Beijing Zhongping Technology agisce come fornitore regionale di fiducia, offrendo una guida tecnica professionale e un inventario locale prontamente disponibile per aiutare i team di ingegneri a selezionare modelli di riferimento incrociati corrispondenti per aggiornamenti di reti industriali complesse.
Domande Frequenti (FAQ)
1. Quali standard governano i test sulle prestazioni della serie ABB Furse ESP MC?
Il prodotto è testato in conformità con IEC/BS EN 61643-21, che copre i requisiti di prestazione e i metodi di test per i dispositivi di protezione contro le sovratensioni collegati a reti di telecomunicazione e segnalazione.
2. L'unità supporta applicazioni Power over Ethernet?
Sì, il design supporta il funzionamento PoE, accogliendo tensioni di erogazione di potenza in CC standard e carichi di corrente continua fino a 1.0 A attraverso i conduttori a doppino intrecciato.
3. Questo protettore contro le sovratensioni può gestire la trasmissione dati ad alta velocità Cat-6 senza ridurre la velocità di rete?
Sì, varianti specifiche sono progettate con adattamento dell'impedenza ottimizzato per supportare prestazioni Cat-6 fino a 1 Gbps con perdita di inserzione minima e bassa diafonia.
4. È richiesto un cavo di messa a terra separato per l'installazione?
Sì, il dispositivo richiede una connessione a bassa impedenza dal suo morsetto di terra direttamente alla barra di terra dell'involucro o alla piastra posteriore metallica utilizzando un conduttore minimo di 4.0 mm².
5. In che modo l'unità protegge sia contro le sovratensioni in modo comune che in modo differenziale?
La circuiteria multistadio interna fornisce una protezione completa su tutti i singoli conduttori di linea ed elementi di schermo per bloccare i transitori sia da linea a linea che da linea a terra.
6. Quale tipo di montaggio fisico è supportato dall'involucro?
L'alloggiamento presenta un ingombro integrato progettato per il montaggio a scatto diretto su guide DIN standard da 35 mm all'interno dei quadri di controllo industriali.
7. Quali varianti alternative sono disponibili per linee di comunicazione non ethernet?
La famiglia di prodotti comprende varianti specializzate come ESP MC/TN/RJ11 per prese per telecomunicazioni, insieme ai modelli ESP KT, ESP KT2 e ESP ISDN per diverse interfacce di segnalazione.
8. Quale supporto agli acquisti è disponibile per la manutenzione urgente dell'impianto?
Beijing Zhongping Technology fornisce una consulenza tecnica reattiva e uno stock di inventario locale accessibile per supportare la rapida consegna di parti di ricambio per la manutenzione programmata o di emergenza.
