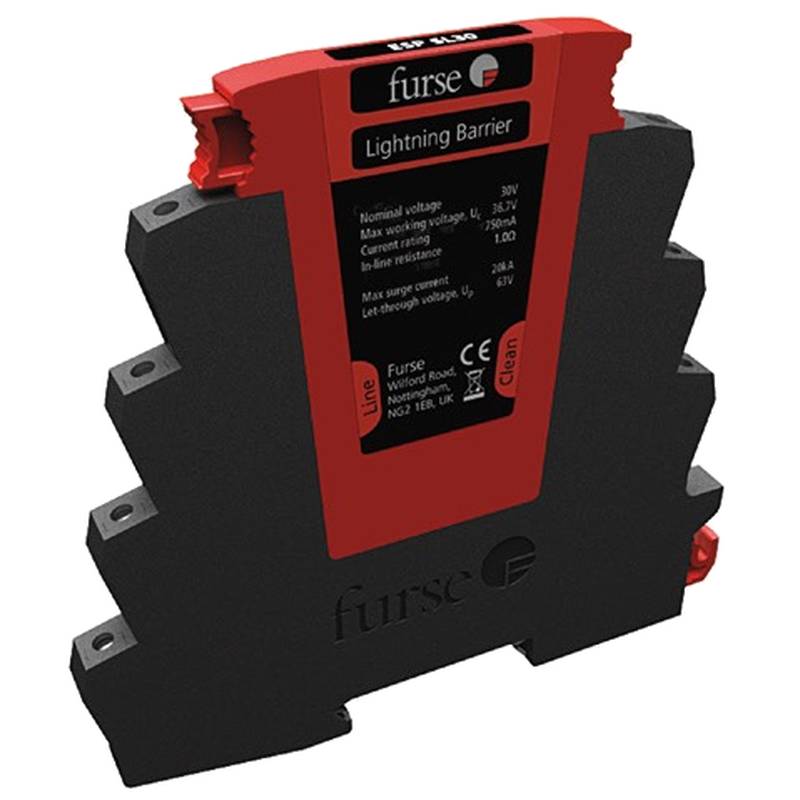

I dispositivi di protezione da sovratensione Furse ESP SL15X e ESP SL30X offrono una protezione intrinsecamente sicura contro le sovratensioni per circuiti di dati, segnale e comunicazione operanti in aree pericolose. Certificate secondo gli standard ATEX e IEC, queste unità salvaguardano i circuiti della strumentazione sensibile contro gli impulsi elettromagnetici da fulmine senza compromettere la sicurezza contro le esplosioni.
Gli strumenti da campo installati in atmosfere esplosive affrontano rischi continui derivanti da impulsi elettromagnetici da fulmine e transitori di commutazione indotti su lunghe linee di segnale. Quando sovratensioni ad alta energia si propagano in luoghi di Zona 1 o Zona 2, possono generare tensioni elevate o archi termici che minacciano l'integrità dell'area pericolosa. I dispositivi di protezione da sovratensione Furse ESP SL15X e ESP SL30X sono progettati specificamente per mitigare queste minacce deviando in sicurezza le correnti transitorie verso terra, mantenendo al contempo un rigoroso isolamento elettrico. Approvati per l'uso nell'ambito di rigorosi quadri normativi ATEX e IEC, questi protettori integrano circuiti di protezione ibridi multistadio, combinando componenti a semiconduttore ad azione rapida con scaricatori a gas per carichi pesanti. Questo design assicura che le tensioni passanti rimangano eccezionalmente basse, proteggendo i delicati front-end elettronici di trasmettitori industriali, misuratori di portata e interfacce di comunicazione seriale da guasti catastrofici.
Specifiche Tecniche
Tensione Nominale: 15 V @ ESP SL15X
Tensione Nominale: 30 V @ ESP SL30X
Tensione Massima di Lavoro Uc: 16.7 VDC @ ESP SL15X
Tensione Massima di Lavoro Uc: 36.7 VDC @ ESP SL30X
Corrente Nominale: 750 mA @ Loop di Segnale
Resistenza in Linea: 1.0 Ω @ Per Linea ± 10%
Larghezza di Banda: 45 MHz @ -3 dB Sistema 50 Ω
Corrente Massima di Scarica: 20 kA @ Forma d'onda 8 / 20 μs
Tensione Passante Up: 63 V @ Test 1 kV / μs
Intervallo di Temperatura Ambientale: -40°C - +80°C @ Operativo
Tipo di Montaggio: Guida DIN Top Hat @ 35 mm
Codice Ordine ABB: 7TCA085400R0065 @ ESP SL15X
Codice Ordine ABB: 7TCA085400R0071 @ ESP SL30X
Integrazione di Sistema e Configurazione Hardware
La corretta installazione delle unità ESP SL15X e ESP SL30X richiede un'attenta considerazione della disposizione del quadro e della continuità di messa a terra all'interno dell'infrastruttura dell'area pericolosa. Gli installatori devono montare il protettore su guide DIN standard a cappello da 35 mm il più vicino possibile all'apparecchiatura protetta o al confine in cui i cavi di segnale entrano nell'armadio di controllo. Il piedino integrato per guida DIN fornisce un blocco meccanico sicuro e stabilisce una connettività di messa a terra a bassa impedenza. I terminali di cablaggio accolgono conduttori fino a 4 mm², consentendo una terminazione sicura di fili trecciati con puntalini o configurazioni a doppio filo. I cavi a doppino schermato devono avere i loro schermi esterni collegati correttamente ai terminali di terra designati o a basi di schermo isolate (come le opzioni della variante /I) per prevenire anelli di terra e respingere efficacemente le interferenze elettromagnetiche.
Affidabilità e Durabilità Ambientale
Progettati per ambienti industriali severi, questi moduli di protezione da sovratensione offrono un'elevata affidabilità operativa e lunghi intervalli di manutenzione in condizioni estreme. Il compatto alloggiamento Slim Line ottimizza lo spazio sulla guida DIN all'interno di quadri di controllo antideflagranti congestionati senza sacrificare la capacità di dissipazione termica. L'architettura modulare a innesto separa il modulo elettronico dalla base, consentendo al personale di manutenzione di sostituire in sicurezza gli elementi ad innesto. Morsettiere resistenti alla corrosione e robusti componenti interni assicurano prestazioni stabili in presenza di ampie fluttuazioni di temperatura e alti livelli di umidità tipici di impianti petrolchimici all'aperto e piattaforme offshore.
Guida alla Selezione e Opzioni Alternative
La selezione del modello corretto dipende dalla tensione di esercizio del loop e dai requisiti specifici di classificazione dell'area pericolosa. L'ESP SL15X (7TCA085400R0065) è adatto per circuiti da 15 V, mentre l'ESP SL30X (7TCA085400R0071) si abbina a loop di strumentazione da 30 V come i tradizionali loop di corrente 4-20 mA con comunicazione HART. Per le applicazioni che richiedono l'indicazione visiva dello stato, le varianti con LED integrato come l'ESP SL15XL e l'ESP SL30XL forniscono un riscontro operativo immediato. Nell'approvvigionamento di questi componenti specializzati, Beijing Zhongping Technology mantiene canali regionali affidabili per assistere gli ingegneri nella selezione con referenza incrociata, nella documentazione tecnica e nell'evasione originale di fabbrica autentica.
Domande Frequenti (FAQ)
1. Qual è la differenza principale tra i modelli ESP SL15X e ESP SL30X?
L'ESP SL15X è classificato per sistemi nominali a 15 V con una tensione massima di lavoro di 16.7 VDC, mentre l'ESP SL30X è classificato per sistemi nominali a 30 V con una tensione massima di lavoro di 36.7 VDC.
2. Queste unità sono certificate per l'uso in atmosfere esplosive?
Sì, entrambi i modelli sono intrinsecamente sicuri e approvati per aree pericolose in conformità con gli standard ATEX e IEC.
3. I tecnici di manutenzione possono sostituire il modulo di protezione senza ricablare?
Sì, il design a innesto consente di sostituire il modulo di protezione superiore dalla base senza scollegare il cablaggio di campo o disturbare i collegamenti di terra.
4. Qual è la portata di corrente continua massima per questi protettori di segnale?
Entrambe le unità supportano una corrente di segnale massima nominale di 750 mA.
5. In che modo la resistenza in linea influisce sulla precisione di misura del loop?
La bassa resistenza in linea di 1.0 Ω per linea introduce una caduta di tensione minima, garantendo che l'integrità della misura rimanga inalterata nei loop analogici e digitali.
6. Qual è la capacità di larghezza di banda di questi dispositivi di protezione da sovratensione?
Le unità offrono una larghezza di banda a -3 dB di 45 MHz in un sistema da 50 Ω, rendendole adatte per applicazioni di trasmissione dati ad alta velocità.
7. Come vengono messi a terra i dispositivi durante l'installazione?
La messa a terra si ottiene comodamente tramite il meccanismo di bloccaggio del piedino integrato per guida DIN o tramite morsetti di terra dedicati collegati al punto di riferimento del sistema.
8. Quali dimensioni di cavo sono supportate dalle morsettiere?
I terminali accettano sezioni dei conduttori fino a 4 mm², accogliendo fili rigidi o trecciati con puntalini.
9. Quali sono i tempi di consegna e la copertura della garanzia quando si ordina tramite Beijing Zhongping Technology?
Beijing Zhongping Technology fornisce unità originali di fabbrica autentiche supportate da una garanzia di qualità standard di 12 mesi e da un supporto tecnico locale reattivo.
10. Sono disponibili basi di ricambio se la base di montaggio del terminale subisce danni?
Sì, basi di ricambio come l'ESP SLX/B e varianti con schermo isolato sono disponibili per la sostituzione di manutenzione.
