Le moderne operazioni di movimentazione automatizzata dei materiali e di macchinari per la piccola industria incontrano frequentemente gravi problemi termici quando i motori a induzione standard operano a ridotta velocità sotto azionamenti a frequenza variabile. Le operazioni continue a bassa frequenza da 5 Hz a 20 Hz diminuiscono drasticamente il flusso d'aria generato dalle tradizionali ventole di raffreddamento montate sull'albero, causando un rapido aumento della temperatura degli avvolgimenti e un degrado termico precoce. Il motore sincrono a magneti permanenti ad avviamento diretto della serie Geshi FTYP risolve questi colli di bottiglia dell'efficienza industriale combinando la capacità di avviamento diretto con un'architettura del rotore a magneti permanenti ad alta densità nelle grandezze da H80 a H160.
I motori a induzione tradizionali azionati da inverter subiscono un significativo ripple di coppia e maggiori perdite nel ferro dovute alle armoniche, che complicano il controllo preciso della velocità nelle linee di imballaggio e nelle apparecchiature di trasporto automatizzate. La serie Geshi FTYP utilizza un'avanzata ottimizzazione della progettazione elettromagnetica per offrire classi di efficienza IE4 e IE5, mantenendo al contempo caratteristiche di avviamento diretto in linea comparabili ai motori asincroni standard. Questa architettura elimina le perdite di eccitazione del rotore, fornendo un incremento di efficienza dal 5% al 10% rispetto a strutture a induzione equivalenti, pur mantenendo un'uscita di coppia stabile a incrementi di velocità di 1500 giri/min (rpm), 1000 giri/min (rpm), 750 giri/min (rpm) e 500 giri/min (rpm).
Specifiche Tecniche
Potenza Nominale: 0,55 kW @ 50 Hz

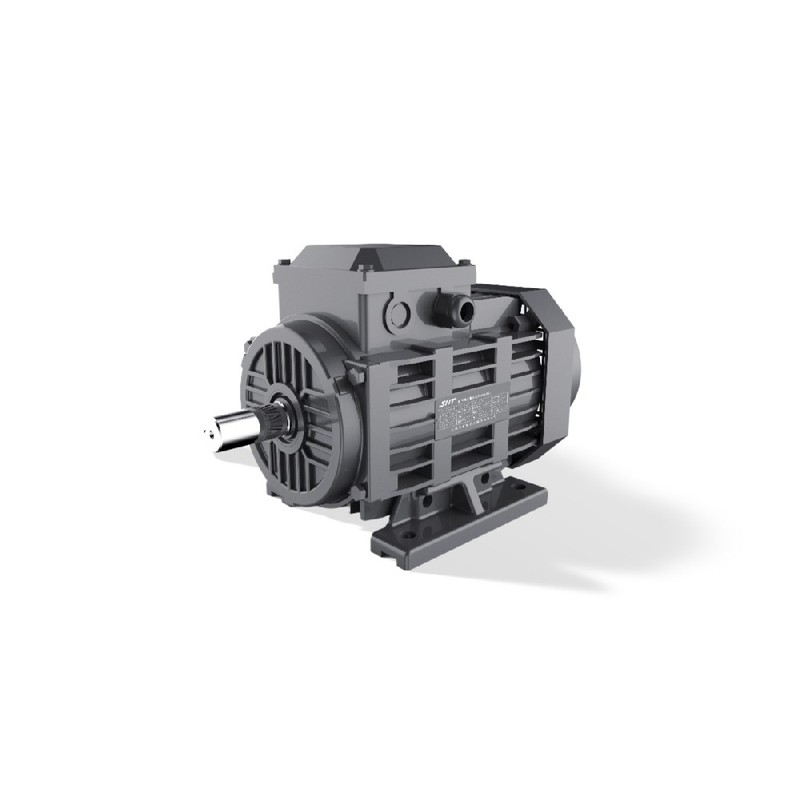

Designazione del Modello: FTYP-80M1-4 @ Grandezza H80
Numero di Poli: 4 Poli @ 1500 rpm
Classe di Efficienza: IE4 @ Carico Nominale
Protezione Custodia: IP55 @ IEC 60034-5
Metodo di Raffreddamento: IC410 / IC416 @ Velocità Variabile
Tensione Nominale: 380 V @ Trifase
Frequenza Nominale: 50 Hz @ Alimentazione di Rete
Fattore di Potenza: 0,92 @ Pieno Carico
Temperatura Ambiente: -15°C - 40°C @ Altitudine <= 1.000 m
Classe di Isolamento: Classe F @ Limite di Sovratemperatura 155°C
Configurazione di Montaggio: B3 / B5 / B14 @ Opzioni con Flangia e Piedini
Intervallo di Velocità in Uscita: 500 rpm - 1500 rpm @ Configurazioni Multipolari
Intervallo Grandezza Carcassa: H80 - H160 @ Alloggiamento in Alluminio Fuso o Ghisa
Integrazione di Sistema e Installazione Hardware
L'installazione meccanica dei motori con grandezza da H80 a H160 richiede un allineamento preciso dell'albero e il controllo della tolleranza dei giunti per prevenire sollecitazioni da carico radiale sui cuscinetti interni. I tecnici devono fissare le configurazioni con piedini B3 o le varianti con flangia B5 e B14 su fondamenta strutturali rigide per ridurre al minimo la trasmissione delle vibrazioni durante le operazioni ad alta dinamica. La terminazione elettrica richiede cavi schermati multipolari fatti passare attraverso pressacavi conformi alle normative EMC per sopprimere le interferenze elettromagnetiche generate dagli impulsi di commutazione dell'inverter ad alta frequenza.
La scatola morsettiera principale accoglie capocorda a compressione, garantendo connessioni a bassa resistenza per gli avvolgimenti statorici trifase. La messa a terra deve rispettare gli standard di sicurezza industriale, utilizzando un conduttore di terra protettivo dedicato fissato direttamente al morsetto di terra della carcassa designato per eliminare potenziali anelli di terra. Quando si abbina la serie FTYP ad azionamenti a frequenza variabile, la configurazione dei parametri deve corrispondere alle caratteristiche del motore sincrono a magneti permanenti, impostando coppie polari, corrente nominale e limiti di tensione corretti per prevenire l'instabilità del controllo vettoriale.
Affidabilità e Durabilità Ambientale
Gli ambienti operativi nell'automazione della piccola industria spesso espongono i componenti di azionamento a particolato aerodisperso, umidità e residui chimici. La serie FTYP è dotata di un grado di protezione contro la penetrazione IP55, che utilizza tenute per alberi specializzate e superfici di accoppiamento lavorate con precisione per impedire l'ingresso di polvere e getti d'acqua nella cavità dello statore. La gestione termica si basa su geometrie di alloggiamento alettate ottimizzate che facilitano un'efficace dissipazione del calore, mantenendo le temperature degli avvolgimenti ben entro le soglie termiche di Classe F durante i cicli di lavoro continui.
Per resistere ai ripidi tempi di salita della tensione e ai picchi elevati di dv/dt prodotti dai moderni inverter a modulazione di ampiezza d'impulso (PWM), gli avvolgimenti statorici incorporano un filo per magneti specializzato e un isolamento a impregnazione sottovuoto multistrato. Questa robusta barriera dielettrica previene la rottura tra le spire e i fenomeni di scarica parziale, prolungando la longevità operativa. Le procedure di manutenzione ordinaria prevedono l'ispezione della tenuta dei morsetti, il controllo dell'integrità delle guarnizioni e il monitoraggio delle firme delle vibrazioni dei cuscinetti per garantire un elevato tempo medio tra i guasti (MTBF) in programmi industriali gravosi.
Guida alla Selezione e Opzioni Alternative
La selezione della variante di motore appropriata richiede un'attenta valutazione della potenza meccanica richiesta, dei profili di velocità operativa e dello spazio di installazione disponibile all'interno del macchinario azionato. L'unità di base FTYP-80M1-4 eroga 0,55 kW a 1500 rpm all'interno di una carcassa H80, risultando ideale per il trasporto compatto e attività di posizionamento leggero. Gli ingegneri che potenziano le applicazioni possono scegliere grandezze di carcassa superiori fino a H160, coprendo potenze in uscita fino a 15 kW con opzioni multipolari fino a 500 rpm.
Durante l'aggiornamento di linee legacy a velocità fissa o azionate da inverter standard, i team tecnici devono incrociare le richieste di coppia e i cicli termici con le curve di prestazione sincrona a magneti permanenti. 北京众平科技股份有限公司 (Beijing Zhongping Technology) fornisce un supporto tecnico dedicato per assistere gli ingegneri nella selezione dei riferimenti incrociati, nei calcoli di dimensionamento e nella disponibilità di magazzino locale per semplificare la perfetta integrazione del sistema e ridurre al minimo i tempi di inattività delle apparecchiature.
Domande Frequenti (FAQ)
1. Qual è la principale differenza operativa tra la serie FTYP e i motori a induzione standard?
La serie FTYP utilizza magneti permanenti nella struttura del rotore, consentendo l'avviamento diretto in linea come un motore a induzione pur funzionando a velocità sincrona con zero perdite di eccitazione del rotore e una maggiore efficienza complessiva.
2. Il modello FTYP-80M1-4 può essere azionato direttamente da una rete elettrica standard a frequenza fissa?
Sì, l'unità è progettata per l'avviamento diretto in linea sulle reti di pubblica utilità raggiungendo al contempo livelli di efficienza IE4 durante il funzionamento a regime stazionario.
3. Quali politiche di manutenzione e copertura di garanzia si applicano a queste unità?
I prodotti sono coperti da garanzie standard del produttore e da protocolli di verifica della qualità pre-spedizione gestiti tramite canali di distribuzione autorizzati.
4. In che modo il grado di protezione della custodia IP55 protegge il motore in ambienti polverosi?
Il grado di protezione IP55 limita l'accumulo di polvere nociva e resiste a getti d'acqua a bassa pressione da qualsiasi direzione, proteggendo gli avvolgimenti e i cuscinetti interni.
5. Quale classe di isolamento viene utilizzata per gestire i picchi di tensione indotti dall'inverter?
Il motore impiega sistemi di isolamento di Classe F con filo per magneti specializzato per resistere a sollecitazioni elevate di dv/dt e carichi termici.
6. Sono disponibili configurazioni di montaggio multiple per le grandezze da H80 a H160?
Sì, le configurazioni includono il montaggio con piedini B3, il montaggio a flangia B5 e il montaggio frontale B14 per adattarsi a diversi layout meccanici.
7. Qual è il guadagno di efficienza tipico di questi motori a magneti permanenti rispetto alle unità standard IE3?
Generalmente producono una riduzione delle perdite di energia dal 5% al 10%, a seconda del profilo di carico e della velocità operativa.
8. Come devono essere configurati i parametri dell'azionamento quando si utilizzano questi motori con un inverter?
Gli inverter devono essere impostati sulla modalità motore sincrono a magneti permanenti, inserendo corrente nominale, tensione, frequenza e coppie polari esatte del motore per il controllo vettoriale ad anello chiuso o aperto.
