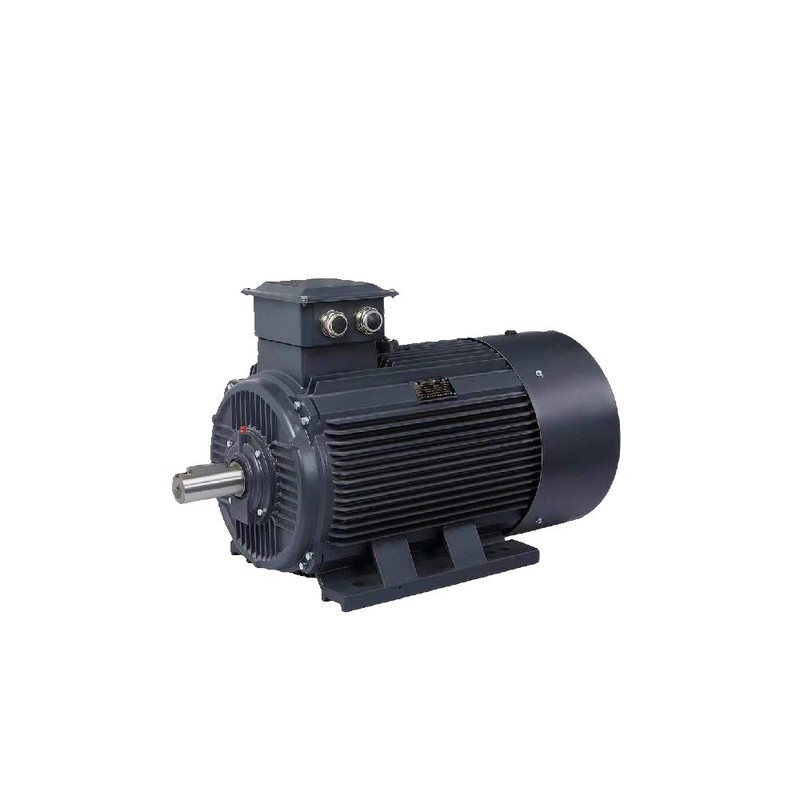

I motori a induzione tradizionali impiegati in applicazioni industriali pesanti soffrono di perdite elettriche intrinseche del rotore e di forti cali di efficienza sotto carichi parziali. La serie GESHI CZM5 di motori sincroni a magneti permanenti ad altissima efficienza, che spazia dalle grandezze H132 a H355, risolve questi problemi di efficienza eliminando completamente le perdite nel rame del rotore. Beijing Zhongping Technology fornisce questa unità attingendo a scorte locali originali al 100%, supportata da rigorosi controlli di qualità prima della spedizione e da una garanzia completa di 12 mesi per garantire un'integrazione affidabile in azionamenti industriali gravosi.
Gli impianti industriali affrontano continue pressioni operative dovute all'accumulo termico dei motori, alle distorsioni armoniche della rete e a rigide normative sull'efficienza energetica. Le macchine asincrone tradizionali si affidano a correnti di induzione rotorica, che generano una notevole dissipazione termica e degradano le prestazioni del fattore di potenza durante i cicli a carico parziale. La serie GESHI CZM5 utilizza la tecnologia a magneti permanenti in terre rare per stabilire l'eccitazione del rotore sincrono, eliminando le perdite di scorrimento secondarie e raggiungendo la conformità all'efficienza energetica IE5. Funzionando insieme ad azionamenti a frequenza variabile ad anello chiuso che utilizzano algoritmi di controllo vettoriale, questi motori offrono risposte di coppia precise su un'ampia gamma di velocità, contenendo al contempo le temperature di esercizio.
Specifiche Tecniche
Potenza Nominale: 5.5 - 355 kW @ 400 VAC
Grandezza della Carcassa: H132 - H355 @ 50 Hz
Livello di Efficienza Energetica: IE5 @ Carico Nominale
Velocità Sincrona: 1000 rpm @ 6 Poli
Grado di Protezione: IP55 @ Funzionamento Standard
Classe di Isolamento: Classe F / H @ Limiti di Sovratemperatura
Ciclo di Lavoro: S1 Continuo @ Temperatura Ambiente 40°C
Fattore di Potenza: 0.95 cosφ @ Pieno Carico
Metodo di Raffreddamento: IC411 IC416 @ Chiuso Raffreddato a Ventola
Configurazione di Montaggio: B3 / B5 / B35 @ Design con Flangia e Piedini
Integrazione di Sistema e Configurazione Hardware
Un corretto cablaggio elettrico e meccanico garantisce la stabilità a lungo termine dei sistemi a riluttanza sincrona e a magneti permanenti. I collegamenti della scatola morsettiera richiedono cavi schermati multipolari con adeguata compressione del pressacavo per mantenere l'integrità ambientale IP55. Il cablaggio dei segnali di controllo deve mantenere una separazione spaziale dalle fasi di uscita dell'inverter ad alta frequenza per prevenire l'accoppiamento di interferenze elettromagnetiche. La messa a terra del sistema richiede un collegamento a bassa impedenza tra la carcassa del motore, il telaio dell'azionamento e la griglia di terra dell'impianto per eliminare i loop di terra e proteggere i circuiti di feedback di encoder o resolver.
Affidabilità e Durabilità Ambientale
I contesti industriali gravosi richiedono una struttura meccanica robusta e una gestione avanzata della dissipazione termica. La struttura della carcassa in ghisa offre rigidità strutturale contro forti shock meccanici e carichi di vibrazione continua tipici dei macchinari pesanti. I sistemi di isolamento classificati per i limiti termici F o H resistono ai picchi di tensione generati dai moderni inverter a modulazione di larghezza di impulso. I ventilatori di raffreddamento esterni garantiscono un flusso d'aria costante attraverso le superfici di raffreddamento nervate, prevenendo punti caldi localizzati e preservando la stabilità magnetica dei magneti permanenti su cicli operativi prolungati.
Guida alla Selezione e Opzioni Alternative
La selezione della configurazione corretta del motore richiede l'analisi dei profili di coppia del carico, degli intervalli di temperatura ambiente e delle capacità di frequenza della portante dell'inverter. Beijing Zhongping Technology mantiene un inventario ingegneristico completo che copre grandezze da H132 a H355, comprese varianti specializzate come il CZM5-132S-3-1000-T4. I team di supporto tecnico assistono i sistemisti nella selezione di riferimento incrociato, nei calcoli di derating termico e nelle sostituzioni dimensionali dirette per configurazioni a induzione obsolete.
Domande Frequenti (FAQ)
1. Qual è il tempo di consegna e la disponibilità a magazzino per la serie CZM5?
Le grandezze standard e le configurazioni più diffuse come il CZM5-132S-3-1000-T4 sono stoccate localmente per una rapida spedizione, con consegne tipicamente evase entro 24-48 ore.
2. Quale copertura di garanzia si applica a questi motori sincroni a magneti permanenti?
Ogni unità è coperta da una garanzia completa del produttore e del distributore di 12 mesi che copre i difetti di materiale e l'affidabilità operativa nelle condizioni d'uso specificate.
3. La serie CZM5 può funzionare direttamente collegata alla rete elettrica di linea?
No, questi motori sincroni a magneti permanenti richiedono un azionamento a frequenza variabile dedicato, capace di controllo vettoriale, per gestire la sincronizzazione all'avvio e la modulazione di frequenza.
4. In che modo la classe di efficienza IE5 influisce sulle operazioni industriali continue?
La classificazione di efficienza IE5 riduce significativamente le perdite di energia elettrica, abbassando il consumo totale di elettricità e diminuendo la generazione di calore operativo durante i cicli di lavoro continui S1.
5. Quale manutenzione è richiesta per il gruppo rotore senza magneti o a magneti permanenti?
Il design del rotore elimina avvolgimenti meccanici e spazzole, richiedendo solo ispezioni di routine per la lubrificazione dei cuscinetti e controlli di pulizia della ventola di raffreddamento durante le finestre di manutenzione programmata dell'impianto.
6. Sono disponibili configurazioni di montaggio alternative rispetto al montaggio a piedini standard B3?
Sì, la serie supporta molteplici disposizioni meccaniche, tra cui il montaggio a flangia B5 e configurazioni combinate piedini-flangia B35 per adattarsi agli ingombri meccanici esistenti.
7. In che modo l'elevato fattore di potenza influisce sull'infrastruttura elettrica dell'impianto?
Il mantenimento di un fattore di potenza prossimo all'unità riduce l'assorbimento di potenza reattiva, alleviando lo stress termico su trasformatori, cavi e quadri elettrici ed evitando le penalità per il fattore di potenza applicate dai fornitori di energia.
8. Quale protezione termica specifica è integrata negli avvolgimenti del motore?
Le versioni standard incorporano termistori PTC o rilevatori di temperatura a resistenza PT100 incorporati direttamente negli avvolgimenti dello statore per il monitoraggio termico continuo tramite il controllore dell'azionamento.
